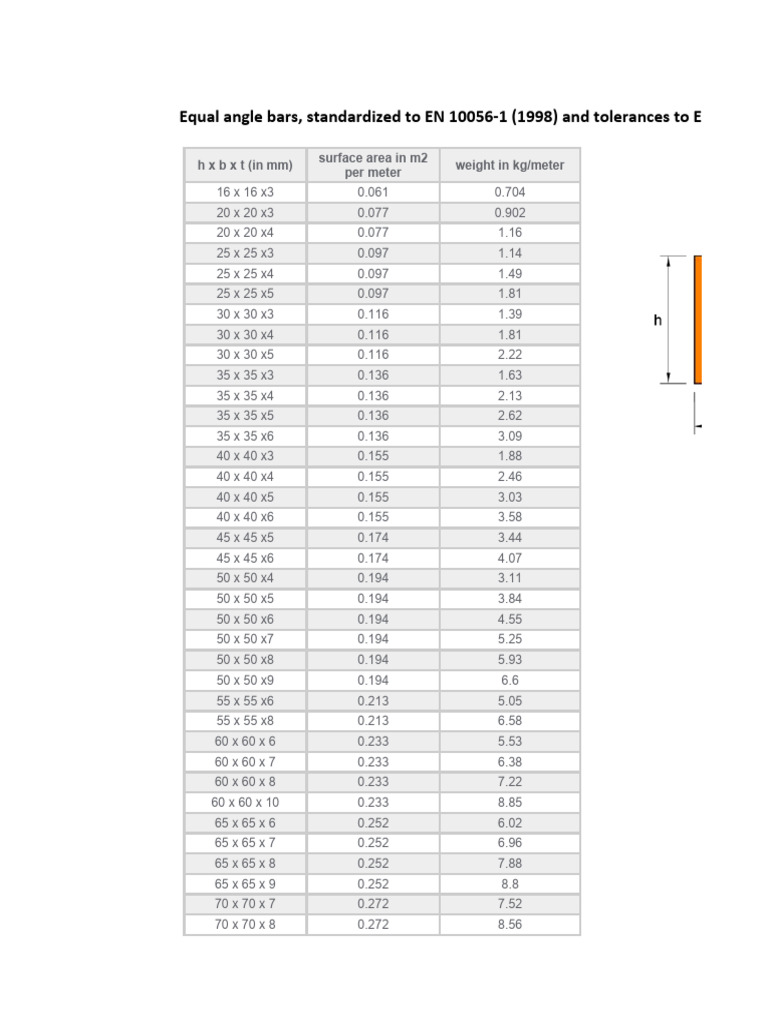

Equal Angle Bars, Standardized To EN 10056-1 (1998) and Tolerances To EN 10056-2 (1993)
Equal Angle Bars, Standardized To EN 10056-1 (1998) and Tolerances To EN 10056-2 (1993)
surface area in m2
h x b x t (in mm) weight in kg/meter
per meter
16 x 16 x3 0.061 0.704
20 x 20 x3 0.077 0.902
20 x 20 x4 0.077 1.16
25 x 25 x3 0.097 1.14
25 x 25 x4 0.097 1.49
25 x 25 x5 0.097 1.81
30 x 30 x3 0.116 1.39
30 x 30 x4 0.116 1.81
30 x 30 x5 0.116 2.22
35 x 35 x3 0.136 1.63
35 x 35 x4 0.136 2.13
35 x 35 x5 0.136 2.62
35 x 35 x6 0.136 3.09
40 x 40 x3 0.155 1.88
40 x 40 x4 0.155 2.46
40 x 40 x5 0.155 3.03
40 x 40 x6 0.155 3.58
45 x 45 x5 0.174 3.44
45 x 45 x6 0.174 4.07
50 x 50 x4 0.194 3.11
50 x 50 x5 0.194 3.84
50 x 50 x6 0.194 4.55
50 x 50 x7 0.194 5.25
50 x 50 x8 0.194 5.93
50 x 50 x9 0.194 6.6
55 x 55 x6 0.213 5.05
55 x 55 x8 0.213 6.58
60 x 60 x 6 0.233 5.53
60 x 60 x 7 0.233 6.38
60 x 60 x 8 0.233 7.22
60 x 60 x 10 0.233 8.85
65 x 65 x 6 0.252 6.02
65 x 65 x 7 0.252 6.96
65 x 65 x 8 0.252 7.88
65 x 65 x 9 0.252 8.8
70 x 70 x 7 0.272 7.52
70 x 70 x 8 0.272 8.56
70 x 70 x 9 0.272 9.5
70 x 70 x 10 0.272 10.5
75 x 75 x 6 0.29 6.98
75 x 75 x 7 0.291 8.09
75 x 75 x 8 0.291 9.17
75 x 75 x 10 0.291 11.3
75 x 75 x 12 0.291 13.3
80 x 80 x 8 0.311 9.81
80 x 80 x 10 0.311 12.1
80 x 80 x 12 0.311 14.3
90 x 90 x 8 0.351 11.1
90 x 90 x 9 0.351 12.4
90 x 90 x 10 0.351 13.7
90 x 90 x 12 0.351 16.2
100 x 100 x 8 0.39 12.4
100 x 100 x 10 0.39 15.3
100 x 100 x 12 0.39 18.2
100 x 100 x 14 0.39 21
100 x 100 x 15 0.39 22.3
110 x 110 x 10 0.43 16.9
110 x 110 x 12 0.43 20.1
110 x 110 x 14 0.43 23.2
120 x 120 x 10 0.469 18.5
120 x 120 x 11 0.469 20.3
120 x 120 x 12 0.469 22
120 x 120 x 15 0.469 27.1
130 x 130 x 12 0.508 24
130 x 130 x 14 0.508 27.8
140 x 140 x 13 0.547 28
140 x 140 x 15 0.547 32
150 x 150 x 12 0.586 27.9
150 x 150 x 14 0.586 32.2
150 x 150 x 15 0.586 34.4
150 x 150 x 18 0.586 40.8
160 x 160 x 15 0.625 36.8
180 x 180 x 16 0.705 44.3
180 x 180 x 18 0.705 49.5
200 x 200 x 16 0.785 49.4
200 x 200 x 18 0.785 55.3
200 x 200 x 20 0.785 61.1
200 x 200 x 24 0.785 72.5
EN 10025 S275
EN 10025 S355
nces to EN 10056-2 (1993)
UNEqual angle bars
h x b x t (in mm)
30 x 20 x 3 0.097 1.14
30 x 20 x 4 0.097 1.49
40 x 20 x 3 0.117 1.38
40 x 20 x 4 0.117 1.8
40 x 25 x 4 0.127 1.97
45 x 30 x 4 0.146 2.3
45 x 30 x 5 0.146 2.82
50 x 30 x 5 0.156 3.02
50 x 30 x 6 0.156 3.58
50 x 40 x 4 0.177 2.77
50 x 40 x 5 0.177 3.42
50 x 40 x 6 0.177 4.03
60 x 30 x 5 0.175 3.43
60 x 30 x 6 0.175 4.06
60 x 30 x 7 0.175 4.68
60 x 40 x 5 0.195 3.83
60 x 40 x 6 0.195 4.54
60 x 40 x 7 0.195 5.24
65 x 50 x 5 0.224 4.43
65 x 50 x 6 0.224 5.26
65 x 50 x 7 0.224 6.08
65 x 50 x 8 0.224 6.88
75 x 50 x 5 0.244 4.83
75 x 50 x 6 0.244 5.75
75 x 50 x 7 0.244 6.65
75 x 50 x 8 0.244 7.53
75 x 50 x 9 0.244 8.4
75 x 55 x 5 0.254 5.04
75 x 55 x 7 0.254 6.93
75 x 65 x 6 0.273 6.49
75 x 65 x 8 0.273 8.48
75 x 65 x 10 0.273 10.5
80 x 40 x 6 0.234 5.51
80 x 40 x 8 0.234 7.21
80 x 60 x 6 0.273 6.49
80 x 60 x 7 0.273 7.5
80 x 60 x 8 0.273 8.48
80 x 65 x 6 0.283 6.73
80 x 65 x 8 0.283 8.82
80 x 65 x 10 0.283 10.9
90 x 65 x 6 0.303 7.22
90 x 65 x 7 0.303 8.32
90 x 65 x 8 0.303 9.44
90 x 65 x 10 0.303 11.7
100 x 50 x 6 0.292 6.98
100 x 50 x 8 0.292 9.16
100 x 50 x 10 0.292 11.3
100 x 65 x 7 0.321 8.96
100 x 65 x 8 0.321 10.2
100 x 65 x 9 0.321 11.3
100 x 65 x 10 0.321 12.5
100 x 75 x 7 0.341 9.52
100 x 75 x 8 0.341 10.8
100 x 75 x 9 0.341 12.1
100 x 75 x 10 0.341 13.3
100 x 75 x 11 0.341 14.6
100 x 75 x 12 0.341 15.8
120 x 80 x 8 0.391 12.4
120 x 80 x 10 0.391 15.3
120 x 80 x 12 0.391 18.2
130 x 65 x 8 0.381 12.1
130 x 65 x 10 0.381 14.9
130 x 65 x 12 0.381 17.7
130 x 75 x 8 0.401 12.7
130 x 75 x 10 0.401 15.7
130 x 75 x 12 0.401 18.6
130 x 90 x 10 0.43 17
130 x 90 x 12 0.43 20.1
150 x 75 x 9 0.441 15.7
150 x 75 x 10 0.441 17.4
150 x 75 x 11 0.441 18.9
150 x 75 x 12 0.441 20.6
150 x 90 x 10 0.47 18.6
150 x 90 x 12 0.47 22
150 x 90 x 15 0.47 27.1
150 x100 x 10 0.489 19.3
150 x100 x 12 0.489 23
150 x100 x 14 0.489 26.6
160 x 80 x 10 0.469 18.5
160 x 80 x 12 0.469 22
160 x 80 x 14 0.469 25.4
200 x100 x 10 0.587 23.4
200 x100 x 12 0.587 27.8
200 x100 x 15 0.587 34.4
“I” Steel Beam Sizes IPE EN 10025 S275
h b a e r
IPE 80 46 3,8 5,2 5 6,0
IPE 100 55 4,1 5,7 7 8,1
IPE 120 64 4,4 6,3 7 10,4
IPE 140 73 4.7 6,9 7 12,9
IPE 160 82 5,0 7,4 9 15,8
IPE 180 91 5,3 8,0 9 18,8
IPE 200 100 5,6 8,5 12 22,4
IPE 220 110 5,9 9,2 12 26,2
IPE 240 120 6,2 9,8 15 30,7
IPE 270 135 6,6 10,2 15 36,1
IPE 300 150 7,1 10,7 15 42,2
IPE 330 160 7,5 11,5 18 49,1
IPE 360 170 8,0 12,7 18 57,1
IPE 400 180 8,6 13,5 21 66,3
IPE 450 190 9,4 14,6 21 77,6
IPE 500 200 10,2 16,0 21 90,7
IPE 550 210 11,1 17,2 24 106
IPE 600 220 12,0 19,0 24 122
izes IPE EN 10025 S275 and S355.
Weight
HEB Beam Sizes Sectional Area (cm2)
(kg/m)
b h a e r
HEB 100 100 6,0 10,0 12 20,4 26,04
Resistance
Inertial Moment Inertial Radius
Modules
Description G kg/m h b tw tf
UPE 80 7.7 80 50 4 7
UPE 100 9.7 100 55 4.5 7.5
UPE 120 11.9 120 60 5 8
UPE 140 14.3 140 65 5 9
UPE 160 16.9 160 70 5.5 9.5
UPE 180 19.6 180 75 5.5 10.5
UPE 200 22.6 200 80 6 11
UPE 220 26.5 220 85 6.5 12
UPE 240 30.1 240 90 7 12.5
UPE 270 35.1 270 95 7.5 13.5
UPE 300 44.5 300 100 9.5 15
UPE 330 53.1 330 105 11 16
UPE 360 61.2 360 110 12 17
UPE 400 72.4 400 115 13.5 18
(Parallel Flanges Channels)
ROUND BAR (ROUND HSS-CHS)
