Généralités sur les mesures

Les erreurs, les corrections et les incertitudes de mesure

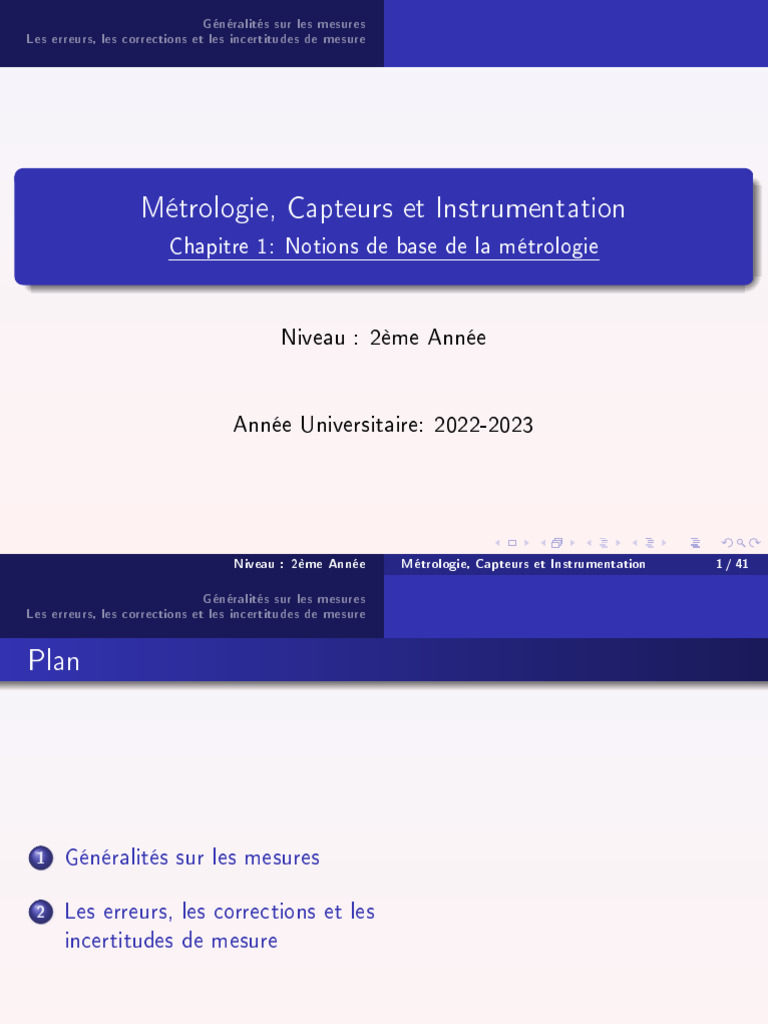

Métrologie, Capteurs et Instrumentation

Chapitre 1: Notions de base de la métrologie

Niveau : 2ème Année

Année Universitaire: 2022-2023

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 1 / 41

 Généralités sur les mesures
Les erreurs, les corrections et les incertitudes de mesure

Plan

1 Généralités sur les mesures

2 Les erreurs, les corrections et les

incertitudes de mesure

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 2 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Plan

1 Généralités sur les mesures

Grandeur
Mesure d'une grandeur
Système de mesure
Equations aux dimensions

2 Les erreurs, les corrections et les

incertitudes de mesure

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 2 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Généralités sur les mesures

Mis à part le fait que la mesure est indispensable dans la science, elle est
aussi vitale pour l'industrie. La métrologie qui est la science de la mesure,
permet de donner une signication à la valeur numérique délivrée par
l'instrument et donner conance à la mesure. Ainsi la mesure industrielle
concerne en premier lieu la qualité. Sa première application est le contrôle de
la conformité des produits au cahier de charge.

Sachant que le processus de mesurage est très complexe, voici les sept
sources de variabilité de la mesure :

La dénition du mesurande
L'objet ou l'élément mesuré
La procédure de mesure
L'appareil de Mesure
L'étalonnage, le suivi des performances des instruments,
L'environnement de mesurage
L'opérateur de mesurage

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 3 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

A quoi sert la Métrologie ?

La métrologie est l'ensemble des techniques et des savoir-faire qui
permettent d'eectuer des mesures et d'avoir une conance susante dans
leurs résultats. La mesure est nécessaire à toute connaissance, à toute prise
de décision et à toute action.
Elle s'applique dans tous les domaines où des mesures quantitatives sont
eectuées.
Santé publique : dosage des médicaments, mesure du rayonnement en
radiothérapie, abilité des appareils de mesure des salles d'opération ou de
soins intensifs
Droit du travail : suivi des heures travaillées, niveaux de bruit et d'éclairage
des locaux professionnels, mesures d'atmosphères ambiantes
Sécurité routière : mesure de vitesse, taux d'alcoolémie, ecacité du freinage
des véhicules, et mesures pour constater leur respect !..
Protection de l'environnement : mesure des nuisances, de la qualité de l'air et
de l'eau
C'est un outil de qualité pour la Qualité : La mesure fait partie de notre
quotidien, mais nous n'en avons pas toujours conscience. =⇒ C'est une
nécéssité économique et sociale.
Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 4 / 41
 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

1 Généralités sur les mesures

Grandeur
Mesure d'une grandeur
Système de mesure
Equations aux dimensions

2 Les erreurs, les corrections et les

incertitudes de mesure

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 4 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Notion de grandeur
Une grandeur est dénie comme étant la propriété d'un phénomène, d'un
corps ou d'une substance, que l'on peut exprimer quantitativement sous
forme d'un nombre et d'une référence (JCGM 2012).
La référence peut être une unité de mesure, une procédure de mesure, un matériau
de référence, ou une de leurs combinaisons.
Le concept de grandeur peut être subdivisé génériquement, par exemple grandeur
physique, grandeur chimique et grandeur biologique, ou grandeur de base
et grandeur dérivée.

=⇒ La grandeur est caractérisée par une valeur numérique et une unité, qui sont
indissociables. Ainsi, attribuer une valeur numérique à une grandeur sans en préciser
l'unité n'a aucun sens.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 5 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Les diérentes grandeurs mesurables

Une grandeur peut être physique, chimique ou biologique que l'on mesure. On
peut ainsi citer la masse d'un corps, la température d'un corps, le pH d'une
solution, . . ., etc.

Elles peuvent être soit scalaires soit vectorielles.

Grandeurs scalaires
Nombre (valeur) + unité

Exemples : longueur, surface, volume, masse, durée, énergie, puissance,...

Grandeurs vectorielles
Nombre (valeur) + unité + direction + sens

(composante_X , composante_Y,...) + unité

Exemples : position, vitesse, force,. . .

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 6 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Les diérentes grandeurs mesurables

On peut classer les grandeurs en deux catégories : les grandeurs mesurables et les
grandeurs repérables

Grandeurs Mesurables

Ce sont des grandeurs qu'on peut mettre en correspondance avec l'égalité et l'addition de deux
grandeurs de même espèce (longueur,résistance, volume, masse. . .).

Grandeurs repérables par des indicateurs

Ce sont des grandeurs subjectives (forme, moral. . .). Une grandeur est dite repérable si la
somme et le produit de cette grandeur n'ont pas de sens. (le potentiel électrique, temps dans le
sens de la date)
Citons ainsi la douleur, la fatigue, le moral d'un groupe ou le risque d'épidémie en agriculture
On cite encore la dureté évaluée par rapport à une échelle (de Mohs) ou indice (Brinell, Vickers).

Certaines grandeurs sont dites indépendantes du temps (tension continue, longueur

à un instant donné, température à un instant donné,. . .). D'autres sont
dépendantes du temps (tension alternative, longueur d'un corps chaué en
fonction du temps, une température au cours de la journée,. . .).

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 7 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

La température : grandeur mesurable ou repérable ?

La température exprimée en Kelvin est une grandeur mesurable puisqu'elle

correspond à un niveau d'énergie : l'entropie S (Joule par Kelvin (J.K
−1 ))

d'un système varie comme la température en Kelvin ; à 400K , elle vaut deux
fois plus qu'à 200K .

La température exprimée en Celsius(

◦ C ) est une grandeur repérable : on sait

dénir l'égalité, comparer (A est plus chaud que B), mais le rapport n'a pas
de sens : à 40
◦ C , il ne fait pas deux fois plus chaud qu'à 20◦ C

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 8 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

1 Généralités sur les mesures

Grandeur
Mesure d'une grandeur
Système de mesure
Equations aux dimensions

2 Les erreurs, les corrections et les

incertitudes de mesure

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 8 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Mesure d'une grandeur

La métrologie

C'est la science des mesurages et ses applications.

La métrologie comprend tous les aspects théoriques et pratiques des mesurages, quels que
soient l'incertitude de mesure et le domaine d'application.

Le mesurande

C'est la grandeur physique particulière qui fait l'objet de mesure.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 9 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Mesure d'une grandeur

La mesure ou l'opération de mesurage permet de quantier la variable
mesurée. Ainsi la mesure d'une grandeur est le nombre par lequel il faut
multiplier l'unité :

G = {G } • [G ]

Où :
G représente la Grandeur
{G } représente la valeur numérique de la grandeur exprimée dans
l'unité choisie
[G ] représente l'unité

Z=⇒ La vraie valeur numérique d'une grandeur est une notion idéale, généralement
inconnue ; le but de la mesure est d'approcher le plus possible cette valeur vraie.
Cette dernière peut être dénie par convention xée par des experts scientiques.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 10 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Les types de mesure

Le résultat d'une mesure peut être obtenu moyennant un procédé de mesure direct ou
indirect.

Mesure directe
une mesure est dite directe quand le résultat est obtenu par comparaison à un
étalon qui est la matérialisation de l'unité.

Elle consiste à mesurer directement les dimensions de la cible (A) au moyen d'un
instrument tel qu'un pied à coulisse, un micromètre ou autres instruments de
mesure. Les mesures réalisées sont appelées mesures absolues.

Exemples : Mesure d'une longueur avec un mètre, Mesure d'une concentration avec une
solution titre, Mesure d'une masse avec une balance

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 11 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Les types de mesure

Mesure indirecte
Une mesure est indirecte quand il existe une relation entre la grandeur à
déterminer G à d'autres grandeurs G1 , G2 .........Gn . (G1 , G2 .........Gn sont des
grandeurs dont les valeurs sont obtenues à l'aide des procédés de mesure directe).

Les mesures réalisées sont dites comparatives, car une comparaison à un objet aux
dimensions standard est eectuée. Plus la forme et les dimensions de la référence
sont précises, plus la mesure est facile.

cette méthode présente aussi l'inconvénient d'orir une plage de mesure limitée.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 12 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

1 Généralités sur les mesures

Grandeur
Mesure d'une grandeur
Système de mesure
Equations aux dimensions

2 Les erreurs, les corrections et les

incertitudes de mesure

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 12 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Système de mesure

Système d'unités
Pour déterminer expérimentalement les valeurs des grandeurs donc les mesurer, il
faut disposer d'unités de mesure. Or comme les grandeurs physiques ne sont pas
indépendantes, mais qu'elles sont liées entre elles par des relations qui sont des
dénitions, telle que la grandeur vitesse, on a cherché à dénir un système d'unités
dans lesquelles chaque grandeur est dénie par une seule unité.

On appelle système d'unités de mesure, l'ensemble des unités correspondant aux

grandeurs d'un système de grandeurs donné.

C'est aussi l'ensemble d'unités de base et d'unités dérivées, de leurs multiples et

sous multiples, dénis conformément à des règles données pour un système de
grandeurs donné.

Exemple : le Système International d'Unités SI, le système MKSA, le système CGS

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 13 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Le système d'unités SI
Dans le Système International (S.I), on distingue trois principales classes d'unités :

Les unités de base : Cette classe d'unités est constituées d'unités SI. Le
système International est composé de sept unités dénies

Les unités dérivées : Cette classe d'unités contient des unités provenant de
combinaisons des unités de base selon des relations algébriques qui relient les
grandeurs correspondantes.
Les unités supplémentaires : Cette classe d'unités contient les unités d'angle
plan et d'angle solide.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 14 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Les unités de base

Le système d'unités internationales comporte 7 unités de base indépendantes
du point de vue dimensionnel, des unités dérivées et des unités
complémentaires.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 15 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Autres Unités
Les unités dérivées

Les unités complémentaires

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 16 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Applications

Relier les unités ci-dessous à celles du système international.

L'unité de mesure de la puissance P, le watt (W) :

. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .

L'unité de mesure de la résistance R, l'ohm (Ω ) :

. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .

L'unité de mesure de la tension U, le volt (V) :

. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 17 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

1 Généralités sur les mesures

Grandeur
Mesure d'une grandeur
Système de mesure
Equations aux dimensions

2 Les erreurs, les corrections et les

incertitudes de mesure

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 17 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Equations aux dimensions

Chaque grandeur a une dimension.

Les grandeurs sont reliées entre elles par les lois physiques et chimiques.

C'est un symbolisme permettant de représenter la relation qui existe entre une

unité dérivée et les unités fondamentales dont elle dépend. Ce symbolisme
nécessite au préalable une dénition d'un système d'unités.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 18 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Equations aux dimensions

La dimension d'une grandeur dérivée quelconque G peut être exprimée sous la
forme d'une équation à partir des dimensions de base des sept grandeurs
fondamentales :

dimG = Lα .M β .T γ .I δ .θ ε .N ζ .J η

avec α, β , γ, δ , ε, ζ , η appartiennent à Q
Z=⇒Les dimensions des grandeurs sont indépendantes du système d'unités choisi. Les
dimensions et les unités ne doivent pas être confondues.
Z=⇒Une grandeur dont tous les exposants dimensionnels sont nuls est dite grandeurs
sans dimensions. La dimension de cette grandeur est ainsi égale à 1.

Ecrire l'équation aux dimensions des grandeurs suivantes

La vitesse v :. . .. . .. . .. . .. . ...
La fréquence f :. . .. . .. . .. . ..
L'énergie cinétique Wc :. . .. . .. . .. . ...
La masse volumique ρ :. . .. . .. . .. . ...

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 19 / 41

 Grandeur
Généralités sur les mesures Mesure d'une grandeur
Les erreurs, les corrections et les incertitudes de mesure Système de mesure
Equations aux dimensions

Equations aux dimensions des grandeurs courantes.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 20 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Plan

1 Généralités sur les mesures

2 Les erreurs, les corrections et les

incertitudes de mesure
Les erreurs de mesure
Les corrections
Les incertitudes

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 20 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

1 Généralités sur les mesures

2 Les erreurs, les corrections et les

incertitudes de mesure
Les erreurs de mesure
Les corrections
Les incertitudes

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 20 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

L'erreur de mesure

La mesure est le procédé expérimental utilisé pour associer une valeur à une
grandeur physique, à l'aide des techniques spéciques mises en ÷uvre par des
instruments de mesure.

Mesurer une grandeur physique c'est la comparer directement ou indirectement à

un étalon qui est la matérialisation de l'unité. Malgré toutes les précautions qui
sont prises lors d'un procédé de mesure, il y-aura toujours une diérence entre le
résultat x d'une mesure et la valeur vraie de la grandeur physique.

On appelle une erreur de mesure, notée ε, l'écart entre le résultat x de la mesure

mx de la grandeur et sa valeur vraie mv .

ε = mx − mv

Elle peut être par excès (mx  mv ) ou par défaut (mx ≺ mv ).

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 21 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Erreurs aléatoires et erreurs systématiques

En pratique, un résultat de mesure est toujours aecté par un grand nombre de

phénomènes souvent imprévisibles introduisant ainsi de diérentes erreurs
d'origines diverses. Deux causes principales peuvent être distinguées :
Les imperfections de la chaîne de mesure (l'instrument de mesure) qui peuvent
perturber la grandeur mesurée( bruit, décalage, référence, linéarité..)
L'expérimentateur
Une conception rigoureuse de la chaîne de mesure permet de réduire l'erreur de
mesure et donc l'incertitude sur la valeur vraie.

On envisage traditionnellement qu'une erreur possède deux composantes : une

composante aléatoire et une composante systématique.

ε = εA + εS

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 22 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Erreurs aléatoires et erreurs systématiques

Les erreurs aléatoires εA sont essentiellement dues à de nombreux

phénomènes non contrôlables. Elles se manifestent lorsqu'on répète plusieurs
fois la mesure dans des conditions macroscopiquement inchangées.

Les erreurs systématiques εS sont des erreurs dues essentiellement à

plusieurs causes physiques clairement identiées. Cette erreur reste
constante lorsqu'on répète plusieurs fois la mesure.

=⇒ Les erreurs aléatoires et systématiques sont donc des erreurs inconnues en

signe et en valeur.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 23 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Composantes d'erreurs

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 24 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Composantes d'erreurs

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 25 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Exactitude, répétabilité et reproductibilité

Soit une grandeur physique de valeur vraie inconnue et une réalisation concrète
d'une méthode de mesure donnant une valeur numérique de cette grandeur. Si l'on
répète le mesurage (mesure) plusieurs fois dans des conditions expérimentales
macroscopiquement identiques, on obtient des valeurs numériques indépendantes
dispersées autour d'une valeur μ appelée valeur centrale.

La répétabilité des mesures

En pratique, lorsqu'on répète plusieurs fois le mesurage sur une période courte et dans
les mêmes conditions expérimentales : même méthode, même opérateur, même
instruments de mesure,... etc, nous pourrons calculer, par exemple, un écart-type qui est
un paramètre statistique et qui caractérisera l'étroitesse de l'accord entre les résultats de
mesure de la même grandeur.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 26 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Exactitude, répétabilité et reproductibilité

La reproductibilité des mesures

Cette notion est caractérisée par l'étroitesse de l'accord entre les résultats de mesure de
la même grandeur obtenus dans des conditions expérimentales diérentes. La variation
des conditions de répétabilité correspond aussi aux conditions de reproductibilité.
Comme pour la répétabilité, un écart-type de reproductibilité peut caractériser
quantitativement cette notion de reproductibilité.

L'exactitude des mesures

Caractérise l'étroitesse de l'accord entre le résultat de mesure et la valeur vraie de la

grandeur mesurée. Elle correspond à l'ensemble des erreurs de connaissance celles à
caractère aléatoire et celles à caractère systématique. Le terme exactitude a été retenu
internationalement et désormais remplacera le terme précision.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 27 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Modélisation de la mesure
L'erreur de mesure peut s'écrire sous la forme :

ε = mx − mv = εA + εS
εA est la somme algébrique de plusieurs erreurs aléatoires partielles. En pratique, on ne
peut pas déterminer ces dernières, mais on ne peut observer que l'eet global de εA
εS est l'erreur systématique qui tient compte de l'ensemble des erreurs partielles
systématiques. En pratique on peut traiter et analyser chaque composante
individuellement.
Dans le cas général, εS sont estimées par eS tout en utilisant soit des procédés de
mesure expérimentaux soit des modèles théoriques. La valeur eS est une valeur connue
en signe et en valeur.
L'écart inconnu entre εS et son estimation eS est du essentiellement à la présence d'une
composante d'erreur appelée erreur résiduelle εB . Ainsi on pourra situer cette erreur
résiduelle par rapport à celle systématique comme suit : εB = −eS + εS

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 28 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

1 Généralités sur les mesures

2 Les erreurs, les corrections et les

incertitudes de mesure
Les erreurs de mesure
Les corrections
Les incertitudes

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 28 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Les corrections
L'objectif principal de l'estimation de l'erreur systématique étant de compenser le biais
correspondant. Par dénition, une correction de mesure C est la compensation d'un eet
systématique connu et représente l'estimation eS de εS , changée de signe.
Cette correction tient compte des diérentes conditions d'environnement internes et
externes à la mesure et qui sont :

Correction due à l'étalonnage des instruments de mesure

Correction due à l'inuence de phénomènes extérieurs à la grandeur mesurée

Correction due à l'inuence de phénomènes annexes à la grandeur mesurée.

Une correction de mesure Ci est l'estimation eSi de εSi , changée de signe. Si εSi est
l'erreur systématique, la correction est : Ci = −eSi
La correction totale est également une somme algébrique de toutes les corrections
possibles et sera rajoutée à la valeur brute d'un mesurage pour donner la valeur corrigée
de la mesure.

C = ∑ Ci = − ∑ eSi

mC = mx + C où mx est le résultat brut d'un mesurage.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 29 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Exemples

Correction due à l'inuence de phénomènes extérieurs à la grandeur mesurée

Si l'étalonnage d'une règle graduée a été fait à une température T1 donnée alors que
l'utilisation de celle-ci est faite à une autre température T2 . La dilatation de la règle avec
la température introduit une correction C égale à C = L1 α (T2 − T1 ) avec L1 : longueur
de la règle à la température T1 et α coecient de dilatation thermique du matériaux.

Correction due à l'inuence de phénomènes annexes à la grandeur mesurée

Une balance à éau symétrique constate l'équilibre entre deux masses apparentes. Si la
masse volumique de la masse à étalonner est diérente à celle de l'étalon, la correction
due à la diérence des poussées d'Archimède sur chacune des masses dépend de la
masse volumique qui elle même dépend de l'humidité relative, de la température et de la
pression atmosphérique. Les trois dernières grandeurs auront une inuence sur l'équilibre
de la balance.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 30 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

1 Généralités sur les mesures

2 Les erreurs, les corrections et les

incertitudes de mesure
Les erreurs de mesure
Les corrections
Les incertitudes

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 30 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

L'incertitude de mesure
Une incertitude de mesure exprime un doute sur le résultat de mesure suite à
un manque de connaissance exacte de la valeur d'une grandeur.

L'incertitude est déni comme étant un paramètre, associé au résultat d'un

mesurage, qui caractérise la dispersion des valeurs qui pourraient
raisonnablement être attribuées au mesurande.

1 Le paramètre peut être, par exemple, un écart type (ou un multiple de celui-ci) ou la demi
largeur d'un intervalle de niveau de conance déterminé.
2 L'incertitude de mesure comprend, en général, plusieurs composants. Certaines peuvent
être évaluées à partir de la distribution statistique des résultats de séries de mesurages et
peuvent être caractérisées par des écarts types expérimentales. Les autres composantes,
qui peuvent aussi être caractérisées par des écarts types, sont évaluées en admettant des
lois de probabilité, d'après l'expérience acquisse où d'après d'autres informations.
3 Il est entendu que le résultat du mesurage est la meilleure estimation de la valeur du
mesurande, et que toutes les composantes de l'incertitude, y compris celles qui
proviennent d'eets systématiques, telles que les composantes associées aux corrections et
aux étalons de référence, contribuent à la dispersion.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 31 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Evaluation de type A et de type B

Il existe diérentes sources d'incertitudes associées à une mesure donnée.

Les origines de ces sources sont diverses et qui sont essentiellement classées
en deux catégories :

1 Source d'incertitude due à la répétition d'un mesurage plusieurs fois dans

des conditions macroscopiquement inchangées (caractère aléatoire),

2 Sources d'incertitudes dues à l'étalonnage des instruments de mesure, à

l'inuence de phénomènes extérieurs à la grandeur mesurée, à l'inuence de
phénomènes annexes à la grandeur mesurée, à la méthode de mesure, ...etc.

L'estimation de l'incertitude a pour objectif d'établir la conance dans le

processus de mesure et dans le résultat numérique. Ce qui nécessite la mise
en place de règles, langages, normes communes simples, compréhensibles par
une large communauté pour obtenir une évaluation raisonnable.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 32 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

L'incertitude

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 33 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Les incertitudes de mesure

L'incertitudetype est l'incertitude du résultat d'un mesurage. Elle est

exprimée sous la forme d'écart type.
Une incertitude peut s'exprimer de manière relative ou absolue :
L'incertitude-type absolue porte les unités de la grandeur mesurée.
L'incertitude-type relative est le quotient de l'incertitude-type par la
valeur absolue de la valeur mesurée, elle s'exprime en général en %.
Incertitude-type composée : Combiner les incertitudes-type évaluées
par la méthode de type A et celles évaluées par la méthode de type B
conduit à une incertitude type composée qui sera notée uC

uC = ∑ uA2 (G ) + ∑ uB2 (G )
q

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 34 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Incertitude évaluée par la méthode de type A

La méthode d'évaluation de type A est classiquement utilisée pour quantier les

incertitudes de répétabilité des processus de mesure et par l'analyse statistique de
séries d'observations (écart type d'une distribution de mesure). Souvent,
l'incertitude-type de type A sera associée à une loi de probabilité de Gauss (ou
normale).
L'incertitude-type uA sera toujours exprimée à partir de l'écart type des mesures.
Avec n valeurs indépendantes xi , on détemine :

L'estimation de l'espérance mathématique (la moyenne arithmétique) de x

est donnée par : x = n1 ∑ xi
1 2
L'estimation de la variance de X est donnée par : s 2 (x) = n−1 ∑ (xi − x)
s (x) représente l'écart-type de l'échantillon, l'incertitude sur la moyenne x est
s√
(x )
donnée par : uA (x) = n

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 35 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Incertitude évaluée par la méthode de type A

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 36 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Incertitude évaluée par la méthode de type B

La méthode d'évaluation de l'incertitude par des moyens autres que l'analyse statistique
de séries d'observations. Elles sont souvent données par le constructeur, ou déduites des
données techniques (calibre, incertitude sur la valeur d'une résistance. . .). Elle utilise
souvent les indications constructeur. Il s'agit d'évaluer l'incertitude-type à partir de ces
indications. Diérents cas se présentent :

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 37 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Mesure directe d'une résistance avec un ohmètre

On se propose de déterminer la valeur de la résistance en platine type ZZZ n°145 à une
température de 20°C que l'on supposera constante tout au long de la manipulation.
Pour cela, on utilise un multimètre METRIX modèle MX54 utilisé en ohmètre et à
lecture directe. Cet appareil délivre un courant continu connu I=10mA et mesure la
tension V à ses bornes. Il ache le rapport (V/I). La méthode de mesure est une mesure
en deux ls. On eectue dans des conditions invariables n=10 mesurages indépendantes
de la résistance. Les résultats sont consignés dans le tableau suivant :

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 38 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Mesure directe d'une résistance avec un ohmètre

L'ohmètre est placé sur le calibre 300Ω et l'achage ayant la forme

suivante : XXX,XXXΩ. Le constructeur spécie alors que l'exactitude de
l'appareil est égale à : 2.10-5* lecture+1*digit.
La méthode utilisée (méthode en 2 ls) introduit une erreur. En eet,
l'ohmètre mesure la résistance ZZZ n°145 ainsi que la résistance des ls de
connexion r1=ρ.l/S où ρ est la résistivité, l est la longueur totale des deux
ls de connexion et S est la section circulaire des ls.
Déterminer l'incertitude-type composée uC associée à la moyenne des 10
mesures.

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 39 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Eléments de correction

L'incertitude du résultat d'un mesurage reète l'impossibilité de connaître

exactement la valeur du mesurande. Le résultat d'un mesurage après correction
des eets systématiques reconnus reste encore seulement une estimation de la
valeur du mesurande en raison de l'incertitude provenant des eets aléatoires et
de la correction imparfaite du résultat pour les eets systématiques.
Incertitude-type composée : Combiner les incertitudes-type évaluées par la
méthode de type A et celles évaluées par la méthode de type B conduit à une
incertitude type composée qui sera notée :
q
uC = ∑ uA2 (G ) + ∑ uB2 (G )

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 40 / 41

 Les erreurs de mesure
Généralités sur les mesures
Les corrections
Les erreurs, les corrections et les incertitudes de mesure
Les incertitudes

Eléments de correction
La mesure indirecte fait intervenir une loi qui relie la grandeur à mesurer G et des
n grandeurs mesurées Gi.
Dans le cas de mesure indirecte qui est le cas le plus fréquent, il s'agit de faire
intervenir un ou plusieurs des modes d'interaction d'une grandeur avec une autre
et ainsi d'en quantier la valeur.
Supposons que cette loi qui doit être connue s'écrive : G=f(G1, . . .,G2)
L'incertitude-type associée à la mesure indirecte de G, fait intervenir les
incertitudes-types associées à la mesure de chaque grandeur Gi. C'est une
incertitude type composée uc(G) :

Niveau : 2ème Année Métrologie, Capteurs et Instrumentation 41 / 41
