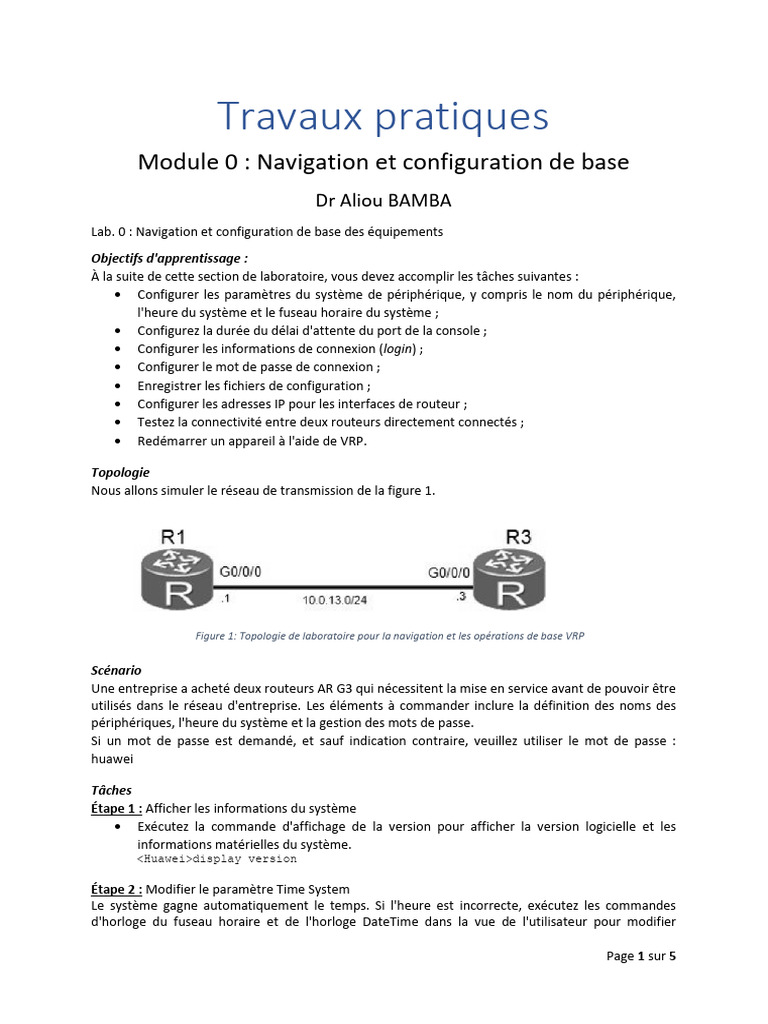

Travaux pratiques

Module 0 : Navigation et configuration de base

Dr Aliou BAMBA
Lab. 0 : Navigation et configuration de base des équipements

Objectifs d'apprentissage :
À la suite de cette section de laboratoire, vous devez accomplir les tâches suivantes :
• Configurer les paramètres du système de périphérique, y compris le nom du périphérique,
l'heure du système et le fuseau horaire du système ;
• Configurez la durée du délai d'attente du port de la console ;
• Configurer les informations de connexion (login) ;
• Configurer le mot de passe de connexion ;
• Enregistrer les fichiers de configuration ;
• Configurer les adresses IP pour les interfaces de routeur ;
• Testez la connectivité entre deux routeurs directement connectés ;
• Redémarrer un appareil à l'aide de VRP.

Topologie
Nous allons simuler le réseau de transmission de la figure 1.

Figure 1: Topologie de laboratoire pour la navigation et les opérations de base VRP

Scénario
Une entreprise a acheté deux routeurs AR G3 qui nécessitent la mise en service avant de pouvoir être
utilisés dans le réseau d'entreprise. Les éléments à commander inclure la définition des noms des
périphériques, l'heure du système et la gestion des mots de passe.
Si un mot de passe est demandé, et sauf indication contraire, veuillez utiliser le mot de passe :
huawei

Tâches
Étape 1 : Afficher les informations du système
• Exécutez la commande d'affichage de la version pour afficher la version logicielle et les
informations matérielles du système.
<Huawei>display version

Étape 2 : Modifier le paramètre Time System

Le système gagne automatiquement le temps. Si l'heure est incorrecte, exécutez les commandes
d'horloge du fuseau horaire et de l'horloge DateTime dans la vue de l'utilisateur pour modifier

Page 1 sur 5
l'heure du système
<Huawei>clock timezone Local add 08:00:00
<Huawei>clock datetime 12:00:00 2016-03-11

Le mot-clé « Local » peut être échangé avec le nom actuel du fuseau horaire régional et « add »
remplacé par moins où le fuseau horaire est à l'ouest de l'UTC + 0.
Exécutez la commande de l'horloge d'affichage (display clock command) pour vérifier que le nouveau
temps du système a pris effet.
<Huawei>display clock

Étape 3 : Fonctionnalités d'aide et fonctions d'achèvement automatique

Le point d'interrogation (?) est un joker, et la touche (« Tab ») est utilisé comme un raccourci pour
saisir les commandes
<Huawei>display ?

Étape 4 : Accéder à la vue système

Exécutez la commande system-view pour accéder à la vue système afin de configurer les interfaces
et les protocoles.
<Huawei>system-view

Étape 5 : Modifier les noms des appareils

Pour identifier plus facilement les appareils, définissez les noms des appareils lors de la configuration
des appareils. Modifiez les noms des appareils en fonction de la topologie du laboratoire, comme
indiqué ci-dessous :
Changez le nom du routeur R1 en R1.
[Huawei]sysname R1
[R1]

Remplacez le nom du routeur R3 par R3.

[Huawei]sysname R3
[R3]

Étape 6 : Configurer les informations de connexion

Configurez les informations de connexion pour indiquer le résultat de la connexion.
[R1]header shell information "Welcome to the Huawei certification lab."

Exécutez la commande précédente pour configurer les informations de connexion. Pour vérifier si les
informations de connexion ont été modifiées, quittez l'interface de ligne de commande du routeur et
reconnectez-vous pour afficher les informations de connexion.
[R1]quit
<R1>quit
Configuration console exit, please press any key to log on
Welcome to the Huawei certification lab.
<R1>

Étape 7 : Configurer les paramètres du port de console

Le port console par défaut n'a pas de mot de passe de connexion. Les utilisateurs doivent configurer
un mot de passe pour le port de console avant de se connecter à l'appareil.
Le mot de passe peut être modifié en mode d'authentification par mot de passe en Huawei en texte
brut.
S'il n'y a aucune activité sur le port de console pendant la période spécifiée par l'intervalle de délai
d'attente, le système déconnectera automatiquement l'utilisateur. Lorsque cela se produit,
connectez-vous à nouveau au système à l'aide du mot de passe configuré.
L'intervalle de délai d'attente par défaut est défini sur 10 minutes. Si une période d'inactivité de
10 minutes ne constitue pas une durée raisonnable pour l'intervalle de délai d'attente, modifiez

Page 2 sur 5
l'intervalle de délai d'attente pour une durée plus appropriée, ici celle-ci est définie sur 20 minutes.
[R1]user-interface console 0
[R1-ui-console0]authentication-mode password
[R1-ui-console0]set authentication password cipher
Enter Password(<8-128>):
Confirm password:
[R1-ui-console0] idle-timeout 20 0

Exécutez la commande display this pour vérifier les résultats de la configuration.

[R1-ui-console0]display this
[V200R007C00SPC600]
set authentication password cipher

Déconnectez-vous du système et reconnectez-vous à l'aide du mot de passe défini. Il convient de

noter que ce mot de passe doit être défini lors de la première initialisation du routeur.
[R1-ui-console0]return
<R1>quit
Configuration console exit, please press any key to log on
Login authentication
Password:
Welcome to Huawei certification lab
<R1>

Étape 8 : Configurer les adresses IP et les descriptions de l'interface

Configurez une adresse IP pour l'interface GigabitEthernet 0/0/0 de R1. Le masque de sous-réseau
peut être configuré à l'aide d'un format décimal à points (255.255.255.0) ou en fonction de la
longueur du préfixe du masque de sous-réseau.
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.0.13.1 24
[R1-GigabitEthernet0/0/0]description

Exécutez la commande display this pour vérifier les résultats de la configuration dans la vue actuelle
de l’interface.
[R1-GigabitEthernet0/0/0]display this
[V200R007C00SPC600]

Exécutez la commande display interface pour afficher la description de l'interface.

[R1]display interface GigabitEthernet0/0/0

Le résultat de la commande montre que l'état physique et l'état du protocole de l'interface sont UP
et que la couche physique et la couche liaison de données correspondantes sont fonctionnelles.

Une fois l'état vérifié, configurez l'adresse IP et la description de l'interface de R3.

[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip address 10.0.13.3 255.255.255.0
[R3-GigabitEthernet0/0/0]description
This interface connects to R1-G0/0/0

Une fois la configuration terminée, exécutez la commande ping pour tester la connexion entre R1 et
R3.
<R1>ping 10.0.13.3
PING 10.0.13.3

Étape 9: Afficher la liste des fichiers stockés sur l'appareil actuel

Exécutez la commande dir dans la vue utilisateur pour afficher la liste des fichiers du répertoire
actuel.
<R1>dir

<R3>dir

Page 3 sur 5
 Étape 10 : Gérer les fichiers de configuration des appareils
Tentative d'affichage du fichier de configuration enregistré.
<R1>display saved-configuration
There is no correct configuration file in FLASH

Puisqu'il n'existe aucun fichier de configuration de sauvegarde, enregistrez le fichier de configuration

actuel.
<R1>save
The current configuration will be written to the device.
Are you sure to continue? (y/n)[n]:y
It will take several minutes to save configuration file, please
wait............
Configuration file had been saved successfully
Note: The configuration file will take effect after being activated

Exécutez à nouveau la commande suivante pour afficher les informations de configuration

enregistrées :
<R1>display saved-configuration
[V200R007C00SPC600]
#
sysname R1
header shell information "Welcome to Huawei certification lab"
#
board add 0/1 1SA
board add 0/2 1SA
……output omit……

Exécutez la commande suivante pour afficher les informations de configuration actuelle :

<R1>display current-configuration
[V200R007C00SPC600]
#
sysname R1
header shell information "Welcome to Huawei certification lab"
#
board add 0/1 1SA
board add 0/2 1SA
board add 0/3 2FE
……output omit……

Un routeur peut stocker plusieurs fichiers de configuration. Exécutez la commande suivante

pour afficher le fichier de configuration à utiliser actuellement après le prochain démarrage :
<R3>display startup
MainBoard:
Startup system software: flash:/ar2220E-V200R007C00SPC600.cc
Next startup system software: flash:/ar2220E-V200R007C00SPC600.cc
Backup system software for next startup: null
Startup saved-configuration file: null
Next startup saved-configuration file: flash:/vrpcfg.zip
Startup license file: null
Next startup license file: null
Startup patch package: null
Next startup patch package: null
Startup voice-files: null
Next startup voice-files: null

Supprimer les fichiers de configuration de la mémoire flash

<R1>reset saved-configuration
This will delete the configuration in the flash memory.
The device configurations will be erased to reconfigure.
Are you sure? (y/n)[n]:y
Clear the configuration in the device successfully.

Page 4 sur 5
 <R3>reset saved-configuration
This will delete the configuration in the flash memory.
The device configurations will be erased to reconfigure.
Are you sure? (y/n)[n]:y

Clear the configuration in the device successfully.

Étape 11 : Procédure de redémarrage de l'appareil

Utilisez la commande reboot pour redémarrer le routeur.
<R1>reboot
Info: The system is now comparing the configuration, please wait.
Warning: All the configuration will be saved to the next startup
configuration. Continue ?
[y/n]:n
System will reboot! Continue ? [y/n]:y
Info: system is rebooting ,please wait...

<R3>reboot
Info: The system is now comparing the configuration, please wait.
Warning: All the configuration will be saved to the next startup
configuration. Continue ?
[y/n]:n
System will reboot! Continue ? [y/n]:y

Le système demande de sauvegarder la configuration actuelle. Il est nécessaire de déterminer si la

configuration actuelle doit être enregistrée en fonction des exigences du laboratoire. Si vous ne savez
pas si la configuration actuelle doit être enregistrée, ne l'enregistrez pas.
