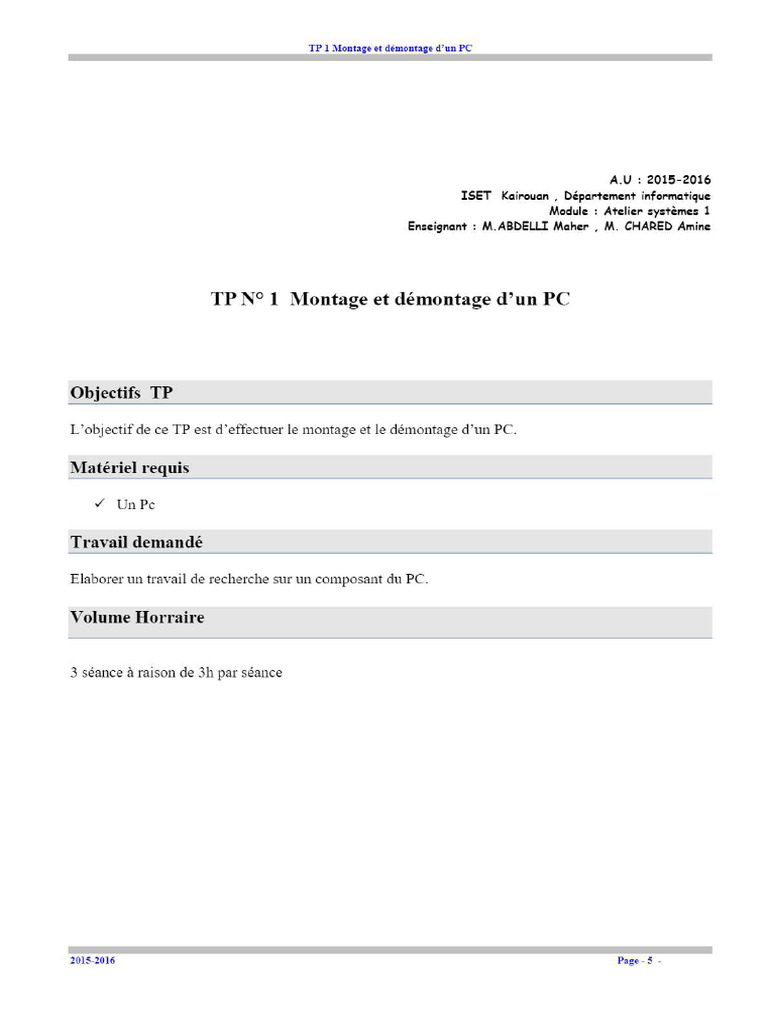

‘TP 1 Montage et démontage d'un PC U : 2015-2016 ISET Kairouan , Département informatique Module : Atelier systémes 1 Enseignant : MABDELLT Meher , M. CHARED Amine TP N° 1 Montage et démontage d’un PC Objectifs TP Lobjectif de ce TP est d’effectuer le montage et le démontage d’un PC. Matériel requis v UnPc Travail demandé Elaborer un travail de recherche sur un composant du PC Volume Horraire 3 séance a raison de 3h par séance 20182016 Prse-§‘TP 1 Montage et demontage d'un PC PRELIMINAIRES: L La carte mer 1. Définition : La carte mére (Mainboard ou Motherboard) est l'un des principaux composants du PC. Elle se présente sous la forme d'un circuit imprimé sur lequel tous les autres éléments vont venir se connecter alimentation, processeur, bios, mémoire, carte d’extension, disques, clavier, souris,...ect. En fait, son role est de lier tous les composants du PC, de la mémoire aux cartes d'extensions, 2. Composition : 3. Le format : Il existe différents formats de cartes méres : AT, ATX. Le but de ces divers formats est de permettre un montage aisé des différents composants. Il permet aussi une meilleure circulation d'air afin de reffoidir certains composants 20182016 Prse-6‘TP 1 Montage et demontage d'un PC Le format AT - Baby-AT : Ce format fut trés utilisé pour les cartes méres A base de processeur 80386, $0486 et Pentium. Il ne comespond désormais plus aux besoins actuels. En effet, la disposition des différents composants nen permet pas un accés aisé. De plus, la circulation d'air y est trés moyenne. Ce format est désormais remplacé par le format ATX. Le format ATX : Désormais, les prises sérielles, paralléle, clavier, souris ainsi que USB, sont intégrés a la carte mére. Leur position a été normalisée afin de faciliter la construction de boitiers adéquats. Enfin, les connecteurs du contréleur IDE et floppy sont placés plus prés de ces périphériques, évitant ainsi usage de longs cables. Ces cartes sont moins cotiteuses & fabriquer que les cartes AT. Ces cartes sont disponibles en deux formats : ATX ou mini ATX. 4. Montage et fixation : La carte mére doit étre vissée dans le fond du boitier, mais elle ne doit en aucun cas étre en contact avec les parties métalliques de celui-ci. A cet effet, on utilise des piéces d'écartement en plastique. IL. Le microprocesseur : 1. Definition : Le microprocesseur est un composant électronique qui n'est autre que le "cerveau pensant" de tout ordinateur. Il se charge des calculs, et exécute les instructions qui se trouvent dans la mémoire. lest composé de plusieurs millions de transistors sur une puce de silicium (quelques mm”) Dans le monde des PC, les principaux fabricants sont : INTEL, IBM, AMD, CENTAUR et TEXAS INSTRUMENT. La société américaine INTEL était le leader dans le domaine de construction de processeur. Son premier processeur (Intel 4004) a été inventé en 1971, puis elle a fixé un standard 80x86 (processeur 80386, processeur 80486 puis pentium I, IT, ...) 2. Horloge Top d’horloge Y _— T Lthorloge est un composant qui permet de rythmer les actions du microprocesseur. Entre deux tops dhorloge le processeur effectue une action. Ainsi plus I'horloge & une fréquence élevée, plus le 20182016 Page -7‘TP 1 Montage et démontage d'un PC processeur effectue diinstructions par seconde (Iunité retenue pour caractériser le nombre dlinstructions traitées par unité de temps est généralement le MIPS, Millions d'instruction par seconde). Par exemple un ordinateur ayant une fréquence de 100 Mhz effectue 100 000 000 d'instructions par seconde a, Fréquence interne (fréquence CPU) : C’est la fréquence de fonctionnement interne du processeur (fréquence d’horloge). Ainsi un Pentium 2Ghz peut fonctionner & 2Ghz en interme. Cette fréquence est crée par le quartz sur la carte mére. Fréquence externe (fréquence de Bus processeur) aussi appelé Fréquence carte mere Appelé aussi fréquence systéme, c'est la fréquence A laquelle le CPU communique avec le chipset et la mémoire vive. C’est la fréquence du bus processeur (ces fréquences de bus vont de 16.4100, 133Mhz) Par exemple un processeur Pentium III $00 a une fréquence interne 800Mhz et une fréquence exteme 133Mhz. 3. Architecture de microprocesseur : a, architecture CISC : L'architecture CISC (Complex Instruction Set Computer, ce qui signifie "ordinateur avec jeu d'instructions complexes") est utilisée par tous les processeurs de type x86, clest-a-dire les processeurs fabriqués par Intel, AMD, Cyrix, Un processeur basé sur I'architecture CISC ne peut traiter qu'une instruction & la fois, b. architecture RISC : un processeur utilisant la technologie RISC (Reduced Instruction Set Computer, dont la traduction est "ordinateur a jeu d'instructions réduit") est capable de traiter plusieurs instructions simultanément en les traitant en paralléle TIT-Les Memoires : 1. Definition : La mémoire est un composant de base de ordinateur, sans laquel tout fonetionnement devient impossible, Son réle est de stocker les données avant et pendant leur traitement par le processeur. Ces données sont d'apparence binaire et mémorisées sous forme d'impulsions électriques Plusieurs types de mémoires sont utilisés, différentiables par leur technologie (DRAM, SRAM. ..., leur forme (SIMM, DIMM, ...) ou encore leur fonctionnement (RAM, ROM,). 2. Les formes des barrettes mémoires > Les barrettes SIP Les barrettes SIP (Single In-Line Package) se présentaient sous forme d'une barrette avec des broches 4 insérer dans un compartiment récepteur. Prse-8‘TP 1 Montage et démontage d'un PC Ces barrettes avaient une taille soit une valeur de 256 ko, soit de 1 Mo. > Les barrettes SIMM Shits / 30 pins La mémoire SIMM (Single In-Line Memory Module) de 8 bits se présente sous la forme d'une barrette d'environ 8.5 cm de long, sur laquelle sont fixés des composants électroniques. Elle est aussi souvent appelée barrette SIMM 30 pins. Ces barrettes peuvent avoir une valeur de 256 ko, 1 Mo ou 4 Mo. Chaque barrette a une encoche dans I'angle inférieur gauche qui sert de détrompeur, évitant ainsi de Ja monter a lenvers. > Les barrettes SIMM 32bits / 72 pins La mémoire SIMM de 32 bits (appelée aussi SIMM 72 pins) se présente aussi sous la forme d'une barrette, mais plus longue que les 8 bits (environ 10.5 cm). Au niveau des valeurs, les SIMM 32 bits disponibles sont de 1 Mo, 2 Mo, 4 Mo, 8 Mo, 16 Mo, 32 Mo et 64 Mo. Ces barrettes sont surtout utilisées les Pentium, ainsi que sur les cartes méres 486. Les barrettes SIMM 32 ont deux détrompeurs, une encoche dans le coin inférieur gauche (comme les barrette, > Les barrettes DIMM. > Les barrettes RIMM. ISIE SIMM 8 bits) et une encoche arrondie au centre de la Les barrettes DIMM (Dual In-Line Memory Module) sont Un bus processeur » Un bus mémoire > Unbus d’entrée/sortie 2. Bus processeur : Le bus processeur est le canal de communication établi entre le processeur et le Chipset de la carte mére, plus particuligrement le circuit NORTH BRIDGE. Le bus processeur des générations supérieur au Pentium I 300 atteint 100Mhz, et le processeur supérieur 4 700 Mhz a un bus processeur de 133 Mhz. 3. Bus mémoire : Le bus mémoire assure le transfert de données entre le processeur et la mémoire principale. Il est connecté au circuit NORTH BRIDGE du Chipset. Les nouveaux Chipsets sont capables de gérer les bus mémoires & 66 Mhz (15 ns), 4 100Mhz (10 ns), voire a 133 Mhz (7.5 ns). 20182016 Pagel -Ces bus peuvent VLLe ‘TP 1 Montage et démontage d'un PC 4. Bus d’entré/sortie : s assurent les communications entre le processeur et les périphériques. Les différents bus d°E/S t étre identifiés par leur architecture. En voici les principaux types : Le bus ISA : (Industry Standard Architecture) est le bus 8 bits (étendu ensuite a 16 bits) lancé en 1981. Sa vitesse varie entre 8 et 12Mhz. Le bus PCI : (Peripheral Component Interconnect) est un bus 64 bits une vitesse de 33 Mhz. Le bus AGP : est un bus 64 bits a vitesse de 66 Mhz. Il est destiné a la carte graphique. Le bus PCMCIA : est un bus développé principalement pour les ordinateurs portables. Sa largeur est de 16 bits et sa vitesse ne dépasse pas 33 Mhz. BIOS: Le BIOS (Basic Inpur Ourput System, systéme d’entrer sortie de base) est un circuit qui a la charge amorcer [ordinateur avant de passer a main an syste d’exploitation. Ce circuit contient des programmes, stockés de maniére permanente, utilisés pour permettre 4 ’ordinateur de se mettre en route et aussi de faire des routines de diagnostics, appelé POST ( Power On Self Test, autotest de mise sous tension ), pour vérifier les principaux composants de I’ ordinateur. Ul conti jent également aussi un programme SETUP pour stocker des informations sur la configuration de Pordinatenr, Le BIOS du plus part des ordinateurs est composé de trois éléments importants 20182016 POST: Ils'ag Page 12 -‘TP 1 Montage et démontage d'un PC Ces cables ont une seule maniére de se bancher sur le disque dur dune part et sur le connecteur IDE autre part, Ceci est assuré par la présence d'un détrompeur de cable. crm nen cats amon toa Ces cables permettent circuler les informations I'interface IDE jusqu'au connecteur IDE lig & la carte mére. 20182016 Page 13 -‘TP 1 Montage et démontage d'un PC 1. Les ports séries : ou Interfaces séries (COM) : a. Description du port : Le terme dinterface série décrit la méthode utilisée pour l'envoi des données. En effet, celles-ci sont envoyées bit par bit. Ainsi, un fil est utilisé pour lenvoi des données dans chaque direction, les autres fils servent aux "commandes" de transfert des données (par exemple Pin 8 correspond 4 la commande ‘prét 4 émettre’ ‘clear to send ‘). Si ce procédé a comme principal avantage de permettre tous les transferts bidirectionnels, il présente l'inconvénient d’étre lent. Un autre point fort du port série est la longueur de cable possible sans perte de données. 1K Prise DB2S ie b. Prises séries existe deux types de prises séries, la DB9 et la DB25. Ces deux prises sont a pins et sont de forme trapézoidale. La DB9 possade 9 pins, elle est généralement utilisse pour la connexion d'une souris(pour les anciens génération) ou d'un modem. La DB25 posséde 25, elle serve généralement a la connexion des modems ou de tables tragantes. On appelle COMA, généralement une DBS et le COM2 de type DB9 ou DB25. PRISE PRISE ABREVIATION NOM ET DB25 DB9 FONCTION Pin 1 - GND Shield Ground Blindage & la masse Pin2 Pin3 TD Transmit Data Transmission de données Pind Pind RD Receive Data Réception des données Pind Pin7 RIS ‘Request To Send Demande d’émission PinS Pin8 cTs Clear To Send Prét a émettre Pin Pin 6 DSR Data Set Ready Récepteur prét Pin7 Pind 8G Signal Ground Mise a la masse Pin8 Pint cD Carrier Detect Détection de porteuse Pin 20 Pin4 DIR Data Terminal Ready Emetteur prét Pin 22 Pind RI Ring Indicator Indication de signal 20182016 Prge-14 -‘TP 1 Montage et démontage d'un PC ¢. Puce UART Le corur d'un port série est I'UART (Universal Asynchronous Receiver / Transmitter). Ce composant est une puce lige a la carte mare qui permet de convertir les données du PC, qui sont toujours en mode paralléle, en mode série pour son envoi et effectue la manceuvre inverse pour le retour 2. Le port parallele (LPT): a. Description du port : Le port paralléle d'un PC est basé sur un transfert de type paralléle. C'est-a-dire que les 8 bits dun octet sont envoyés simultanément. Ce type de communication est nettement plus rapide que celui d'un port série. Le principal d&faut de ce type de port est que de longs cables ne peuvent étre utilisés sans Vadjonction d'un amplificateur de signal en ligne. En effet, la longueur officielle est limitée 4 trois métes sans perte de données. Prise paralléle : La prise standard d'un post paralléle est la DB2S, la prise trapézoidale & 25 broches. Prise DB25 b. Les types de ports paralléles existe différents types de ports paralléles dont voici la liste v ORIGINAL UNIDIRECTIONNEL : Ce type est la toute premiére version du port paralléle. Ce port n’était pas bidirectionnel et le seul type de communication possible était du PC en direction d'un périphérique. Son débit pouvait atteindre 60 Ko par secondes. v TYPE 1 BIDIRECTIONNEL : Introduit en 1987 par IBM, ce port est de type bidirectionnel. il offzait des débits pouvant atteindre 300 Ko par secondes. v TYPE 3 DMA ¥ —_EPP:: Le post paralléle EPP (Enhanced Parallel Port) a été développé par Intel, Xircom et Zenith. Ila pour but de définir une norme de communications bidirectionnelle entre des périphériques externes et un PC. Ce type de port paralléle est appelé parfois « port paralléle fast mode » il atteint un débit de 2Mo par seconde. v ECP: Mise au point par Microsoft et Hewlett-Packard en 1992, cette norme ECP (Extended Capabilities Ports) est presque identique a PEPP. 20182016 Prse-IS -‘TP 1 Montage et démontage d'un PC ¢. Le brochage des efbles paralleles : Foncion Tan Dns Dennses tnt Tb Pin Pint Rataiesd Tie Pn Sista CHindager 3. USB: a. Description du port : Pert USB Pot st La technologie USB (Universal Serial Port) est ue nowvelle technologie. Elle a été spécifié et publié en 1996 par un consortium regroupant des membres de IBM, Intel, Microsoft Compac. Digital, NEC et Northen Telecom, L’avantage de ce port est que les périphériques peuvent étre connectés et déconnectés « a chaud », Clest-A-dire sans que ordinateur ait besoin d°étre éteint. b. Caractéristique du port USB : Debit % Sile cable est de type blinds, brins de données torsadés, ce débit atteint 12 mégal seconde, % Siun cable de non-blindé non-torsadé est utilisé, le débit tombe alors 4 1,5 Mbits par secondes. s par 20182016 Page 16 -‘TP 1 Montage et démontage d'un PC Hot Plug'n Play : Ce terme signifie simplement que les branchements des périphériques peuvent seffectuer a chaud, sans éteindre l'ordinateur. Il suflit de brancher le périphérique & emplacement désiré. Le systéme exploitation va alors reconnaitre le périphérique automatiquement et charger son pilote ¢. Les types de port USB : Il existe deux types de port USB différents, qui sont appelés type A et type B. Le premier est destiné au périphérique tels que le clavier, souris et les hubs. Les ports USB de type B sont destings aux périphériques tels que les imprimantes, les scanners....ete 4 orgy) Type B ‘Un connecteur USB est composé de 4 broches = Broche | : VCC ee * Broche 2 - Données + Broche 3: + Données = Broche 4: Masse L’alimentation = 1. Role: On peut dite que V'alimentation est le cour de lordinateur, car sans elle rien ne fonctionne. Elle fait presque toujours partie intégrante du boitier. Elle est équipée d'un ventilateur dont le role consiste & éviter toute surchauffe en évacuant l'air de Vintérieur vers l'extérieur du boitier Position de la boite d’alimentation 20182016 Page 17 -‘TP 1 Montage et démontage d'un PC @) Les alimentations des ordinateurs ne sont ni plus ni moins que des transformateurs qui abaissent dans un premier temps la tension du secteur de 220 volts en tension acceptable par les circuits : courant continu de tension +/-5V H-12V 33V. 2. Connecteurs de l’alimentation : En sortie de Valimentation, plusieurs cables peuvent sortir, le connecteur dalimentation de la carte mére, les connecteurs d’alimentation d’unités interne (Disque dur, CDROM, Lecteur de disquettes...) il peut aussi se trouver d’autres cables d’alimentation Dans les connecteurs d’alimentation de la carte mére, il n’en existe actuellement plus que 2 modéles, dont le plus récent et le plus utilisé aujourd’bui, le format ATX. Connecteur d’alimentation au format AT : " Pa Placer toujours les deux fils noirs \ i) cote & cote pour ia connexion dans ih f | ALL Lote! (dl PS. format AT desktop 9. format AT desktop Connecteur d’alimentation au format ATX. Ce nouveau connecteur posséde 20 broches, et un détrompeur qui l’empéche absolument d”étre branché & lenvers. Lalimentation ATX foumnit une série de signaux généralement inexistants sur les alimentations standard : le signal Power_ON(PS_ON) (un signal utilisé par les systéme d'exploitation pour allumer on éteindre Vordinateur par Vintermédiaire d'un logiciel) et le signal SV_Standby ( SVSB) (signal qui est toujours actif, et la carte mére recoit donc en permanence un courant trés faible, que Vordinateur soit allumé ou éteint) 20182016 Page 18 -‘TP 1 Montage et démontage un PC orange 33." av [orange] bleu -12V 33ve [orange | noir COM oo. vet e.0N ESV ore noir com EGE cor ror noir com ELEY vr com Gor a soe sv oa rouge SV | SS vue SV Ba) ee} Autres types de connecteurs : Connecteur Disque dur, CDROM, Graveur... > ; | H ; S Jaune 12V Masse Connecteur des lecteurs disquettes jadi Jaune 12V 20182016 Page 19 -
