2TSI1@CPGE_LTM 23/24

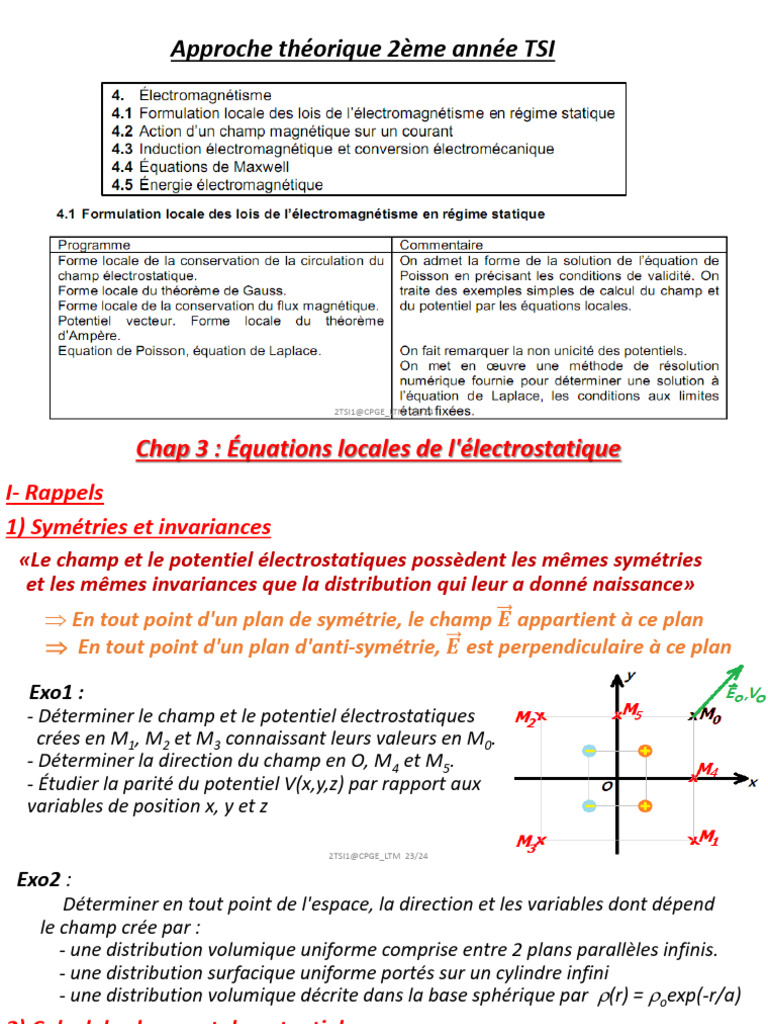

Chap 3 : Équations locales de l'électrostatique
I- Rappels
1) Symétries et invariances
«Le champ et le potentiel électrostatiques possèdent les mêmes symétries
et les mêmes invariances que la distribution qui leur a donné naissance»
En tout point d'un plan de symétrie, le champ 𝑬 appartient à ce plan
En tout point d'un plan d'anti-symétrie, 𝑬 est perpendiculaire à ce plan
Exo1 :
- Déterminer le champ et le potentiel électrostatiques
crées en M1, M2 et M3 connaissant leurs valeurs en M0.
- Déterminer la direction du champ en O, M4 et M5.
- Étudier la parité du potentiel V(x,y,z) par rapport aux
variables de position x, y et z
2TSI1@CPGE_LTM 23/24
Exo2 :
Déterminer en tout point de l'espace, la direction et les variables dont dépend
le champ crée par :
- une distribution volumique uniforme comprise entre 2 plans parallèles infinis.
- une distribution surfacique uniforme portés sur un cylindre infini
- une distribution volumique décrite dans la base sphérique par (r) = oexp(-r/a)
2) Calcul de champ et de potentiel
a) Calcul direct
Par une charge ponctuelle placée en P Par une charge élémentaire centrée en P
𝒒𝑷𝑴 𝒅𝒒𝑷𝑴
𝑬 𝑴 = 𝒅𝑬 𝑴 =
𝟒𝝅𝜺𝒐 𝑷𝑴𝟑 𝟒𝝅𝜺𝒐 𝑷𝑴𝟑
൞ 𝒒 𝒅𝒒
𝑽(𝑴) = 𝒅𝑽(𝑴) =
𝟒𝝅𝜺𝒐 𝑷𝑴 𝟒𝝅𝜺𝒐 𝑷𝑴
dq = d pour une distribution volumique
= dS si surfacique
= dl si filiforme
2TSI1@CPGE_LTM 23/24
Pour calculer le champ d’une distribution continue, on suit les étapes suivantes :
(1) choisir le système de coordonnées le mieux adapté au problème
(2) déterminer la direction du champ à l'aide des symétries
(3) découper la distribution en charges élémentaires puis exprimer le vecteur
champ élémentaire correspondant crée au point M
(4) projeter le champ élémentaire sur la direction «utile» déterminée en (1)
(5) calculer le champ en M en sommant sur la composante utile
Exo : Déterminer l'expression des champs et potentiels électrostatique crée par :
1- deux charges ponctuelles -q et +q, distantes de d,
en tout point M de l'espace.
Etudier le cas du dipôle électrostatique (r >> d)
2- un segment uniformément chargé en tout
point de son axe.
Etudier le cas du fil infini.
2TSI1@CPGE_LTM 23/24
3- un anneau uniformément chargé en tout point de son axe
4 - disque uniformément chargé en tout point de son axe
5 - cylindre uniformément chargé en tout point de son axe
b) Théorème de Gauss
«Le flux du champ électrique à travers une surface fermée est égal à la charge
électrique intérieure à cette surface divisée par o»
Qint
SG
E (M).dS =
o
2TSI1@CPGE_LTM 23/24
Dans le but de déterminer le champ, le calcul du flux peut être simplifié en
choisissant une surface SG qui vérifie les critères suivants :
- fermée (définissant un «intérieur» et un «extérieur»)
- passant par le point M
- en tout point de SG , soit que le champ est :
- tangent à la surface (⊥ à la normale), le flux est alors nul
- normale à la surface (// à la normale) et en plus son module
qui reste constant, le flux est réduit alors au produit E.S
Pour déterminer la surface de Gauss, on procède comme suit :
(1) choisir le système de coordonnées le mieux adapté au problème.
(2) à l'aide des symétries et des invariances, déterminer la direction du
champ et les variables dont il dépend.
(3) en combinant les invariances, déterminer une surface telle que le
module du champ est le même en tout point
(4) si la surface obtenue n'est pas fermée, la compléter par des éléments
où le flux est nul (champ tangent)
2TSI1@CPGE_LTM 23/24
Exo : Déterminer le champ électrostatique crée en tout point de l'espace par :
1- cylindre infini uniformément chargé en volume
2- câble coaxial globalement neutre
3- plan infini uniformément chargé
4- distribution volumique uniforme entre deux plans infinis parallèles
c) A partir du potentiel
Le champ et le potentiel électrostatiques sont liés par les relations :
E ( M ) = − grad (V ( M )) dV ( M ) = − E.d OM
Exo : Une distribution à symétrie sphérique crée en tout point de l'espace un potentiel
V(r) = (k/r).exp(-r/a) (Potentiel de Yukawa) où k et a sont des constantes positives.
1- déterminer le champ électrique crée en tout point de l'espace
2- Déterminer la charge totale Q(r) contenue dans la sphère de centre O et de rayon r
3- montrer que la distribution est globalement neutre et qu'elle contient une charge
ponctuelle en O 2TSI1@CPGE_LTM 23/24
3- Lignes de champ et surfaces équipotentielles
➢«Les lignes de champ sont les courbes telles que le champ 𝑬 est tangent
en tout point, orientées dans le sens de 𝑬»
Leurs équations s'obtiennent en résolvant le système
d'équations différentielles : E ( M ) d OM = 0
➢ «Les surfaces équipotentielles regroupent les points de l'espace ayant le
même potentiel»
Exo : Etablir les équations et faire les représentations les lignes de champ et des
surfaces équipotentielles crées par un dipôle électrostatique.
Exo : Justifier que, dans un milieu conducteur en équilibre électrostatique (où seule la
force électromagnétique est tenue en compte) on a : 𝑬 = 𝟎 , V = cte et = 0.
En déduire que le champ électrique au voisinage extérieur de la surface d’un
𝝈
conducteur en équilibre électrostatique est : 𝑬 = 𝒏 (théorème de Coulomb)
𝜺𝒐
2TSI1@CPGE_LTM 23/24
II- Equations locales de l’électrostatique
1- Les opérateurs vectoriels dans la base cartésienne
a) Gradient d’une fonction scalaire f(x,y,z) :
f f f
grad ( f ) = ex + e y + ez
x y z
On définit l’opérateur « NABLA » : = ex + e y + ez
x y z
2TSI1@CPGE_LTM 23/24
b) Divergence d’un champ 𝑨(x,y,z) :
S
Ad S = div( A)d
V
Exo : Montrer que pour un champ « à flux conservatif », le flux à travers une
surface ouverte (S) ne dépend que du contour (C) sur lequel elle s’appuie.
2TSI1@CPGE_LTM 23/24
c) Rotationnel d’un champ 𝑨(x,y,z) :
՜ ՜ ՜ 𝝏𝑨𝒛 𝝏𝑨𝒚 𝝏𝑨𝒙 𝝏𝑨𝒛 𝝏𝑨𝒚 𝝏𝑨𝒙
𝒓𝒐𝒕 ( 𝑨) = 𝜵 ∧ 𝑨 = − 𝒆𝒙 + − 𝒆𝒚 + − 𝒆𝒛
𝝏𝒚 𝝏𝒛 𝝏𝒛 𝝏𝒙 𝝏𝒙 𝝏𝒚
Adl = rot(A)dS
S
A = A x ex + A y e y + A z ez
f) relations fondamentales :
2TSI1@CPGE_LTM 23/24
2- Equation de locale de conservation de la circulation
𝑩
On sait que ∶ 𝑴𝑶𝒅𝑬 𝑨 = 𝑽𝑨 − 𝑽𝑩 est indépendante du chemin suivi.
donc pour un contour fermé quelconque (A=B) : 𝑨𝑽 = 𝑴𝑶𝒅𝑬 ׯ− 𝑽𝑨 = 𝟎
𝑬 est donc à circulation conservative
Or d’après Le théorème de STOKES : 𝑺𝒅)𝑬(𝒕𝒐𝒓 = 𝑴𝑶𝒅𝑬 ׯ
rot (E(M)) = 0
(autre méthode : On sait que 𝑬 = −𝒈𝒓𝒂𝒅(𝑽) et que 𝒓𝒐𝒕 𝒈𝒓𝒂𝒅 = 𝟎
donc 𝒓𝒐𝒕 𝑬 = 𝟎 (CQFD))
2TSI1@CPGE_LTM 23/24
3- Equation de locale de Maxwell-Gauss (M-G)
D’après le théorème d’OSTROGRADSKI : 𝝉𝒅 𝑬 𝒗𝒊𝒅 = 𝑺𝒅𝑬 װ
𝑸𝒊𝒏𝒕 𝟏
Et d’après le théorème de Gauss: = 𝑺𝒅𝑬 װ = 𝝉𝒅𝝆
𝜺𝒐 𝜺𝒐
𝝆
donc = 𝝉𝒅 𝑬 𝒗𝒊𝒅 𝝉𝒅 𝜺
ρ(M)
Par identification, on obtient : div(E (M)) =
𝒐 équation de
εo Maxwell-Gauss (M-G)
4- Equation de Poisson
𝝆
On sait que 𝒅𝒊𝒗 𝑬 = , que 𝑬 = −𝒈𝒓𝒂𝒅(𝑽) et que 𝒅𝒊𝒗 𝒈𝒓𝒂𝒅 = ∆
𝜺𝒐
ρ(M)
on obtient l’équation de Poisson : ΔV(M) = −
εo
Cas particulier :
dans un milieu équivalent au vide (absence de charges) le potentiel
électrostatique vérifie l’équation de Laplace : V(M) = 0
2TSI1@CPGE_LTM 23/24
III- Application des équations locales au calcul du champ et du potentiel
électrostatiques.
1- Plan infini uniformément chargé
Une distribution plane infini porte une charge
surfacique de densité ( ) constante.
1- déterminer le system de coordonnées le mieux adapté au problème
2- déterminer la direction du champ en tout point de l’espace, et les variables
dont il dépend.
3- écrire l’équation de M-G dans la base choisie en (1) et la simplifier en
tenant compte de (2) dans chacune des régions de l’espace délimitées par
le système
4- résoudre en faisant apparaitre autant de constantes d’intégration
5- calculer ces constantes en se basant sur la condition de continuité
du champ, sur sa parité (symétrie) et sur les points particuliers
2TSI1@CPGE_LTM 23/24
( Détermination de V d’après l’équation de Poisson )
6- écrire, dans la base adaptée, l’équation différentielle vérifiée par le potentiel V
dans chaque zone de l’espace définie par la distribution
7- résoudre en faisant apparaitre les constantes d’intégration (2 par zone)
8- calculer les constantes d’intégration en tenant compte de la continuité de V,
des symétries (parité), et du champ 𝑬 = −𝒈𝒓𝒂𝒅(𝑽)
2-Ecrantage de Debaye
On considère un milieu, globalement neutre, formé de particules de charges q et _q (q >0 ).
La présence de la charge q en O modifie localement la répartition des charges du milieu,
celles-ci acquièrent alors les densité : n+(r) et n–(r) où r = OM, données par la loi de
+ 𝒒𝑽 𝒓 − 𝒒𝑽 𝒓
BOLTZMANN à la température T : 𝒏 𝒓 = 𝒏𝒐 𝒆𝒙𝒑(− ) et 𝒏 𝒓 = 𝒏𝒐 𝒆𝒙𝒑(+ )
𝒌𝑩 𝑻 𝒌𝑩 𝑻
A grande distance de O, V (r) tend vers zéro et le milieu retrouve sa neutralité globale.
1. Etablir l’équation différentielle relative au potentiel électrostatique V (r).
2. Linéariser cette équation sachant que qV << kB T puis la résoudre en faisant apparaître
une distance caractéristique (d) à déterminer. En déduire le champ E (r)
3. Montrer que d, longueur de DEBYE du plasma, caractérise l’écrantage du potentiel
coulombien de la charge q par les autres entités chargées
2TSI1@CPGE_LTM 23/24 du milieu ionisé.
2TSI1@CPGE_LTM 23/24
Chap 4 : Équations locales de la magnétostatique
I- Rappels
1) Symétries et invariances
«Le champ magnétostatique possède les symétries opposées à la distribution
qui lui a donné naissance, mais possède les mêmes invariances»
En tout point d'un plan de symétrie, le champ B est perpendiculaire à ce plan
En tout point d'un plan d'anti-symétrie, le champ B appartient à ce plan
Remarque :
La distribution de courant surfacique correspond en fait à une distribution
volumique dont l’épaisseur (e) est négligeable devant les autres dimensions.
⇒ 𝒅𝑰 = 𝑱. 𝒅𝑺 = 𝑱. (𝒅𝑺. 𝒏 ) = 𝑱. 𝒆. 𝒅𝒍 . 𝒏 (puisque dS = e.dl )
⇒ 𝒅𝑰 = (𝑱. 𝒆). (𝒅𝒍. 𝒏 ) = 𝑱𝑺 . (𝒅𝒍. 𝒏 ) = 𝑱𝑺 . 𝒅𝒍⊥
où 𝑱𝑺 = 𝑱. 𝒆 et 𝒅𝒍⊥ = 𝒅𝒍. 𝒏
(𝒅𝒍⊥ est ⊥ à 𝒅𝒍 orienté dans le sens du courant)
2TSI1@CPGE_LTM 23/24
Exo1 : Considérons un fil conducteur de section droite dS,
parcouru par des porteurs de charges mobiles de densité
volumique et de vitesse moyenne V.
Les charges pouvant traverser dS pendant la durée dt se
trouvent contenues dans le cylindre de hauteur dx = vdt
- exprimer le courant dI en fonction de , v et dS.
- en déduire que la densité volumique de courant s’écrit : J = ρ mobile .V
- que devient cette expression dans un milieu contenant
plusieurs types de porteurs de charge ?
Exo2 : En supposant les distributions de courant uniformes, exprimer le vecteur
densité de courant dans les cas suivants :
2TSI1@CPGE_LTM 23/24
3- Calcul de champ magnétique
a) Calcul direct : Loi de Biot et Savart
Le champ magnétique crée par « l’élément de courant » 𝒅𝑪 , centré au point P
d’une distribution de courant, en un point M de l’espace est donné par la loi de
Biot et Savart :
J d pour une distribution volumique de courant
o d C PM
où d C = J S dS
d B( M ) = pour une distribution surfacique de courant
4 PM 3 i dl
pour une distribution filiforme de courant
2TSI1@CPGE_LTM 23/24
4- Propriétés générales
a) conservation du flux
Le champ magnétique 𝑩 est dit « à flux conservatif ».
En effet, on montre que le flux de 𝑩 à travers une surface
quelconque ne dépend que du contour sur lequel elle s’appuie
conséquence : le flux de 𝑩 à travers une surface fermée est nul 𝟎 = 𝑺𝒅𝑩 װ
Exo : montrer que, pour un champ à flux conservatif, lorsque les lignes de champ sont des
droites parallèles alors le champ est uniforme.
b) conditions de continuité
La composante normale de 𝑩 est toujours continue : 𝑩 𝒏𝟐 − 𝑩 𝒏𝟏 = 𝟎
La composante tangentielle de 𝑩 subi une discontinuité oJs à la traversée d’une distribution
surfacique de courant : 𝑩𝒕𝟐 − 𝑩𝒕𝟏 = 𝝁𝒐. 𝑱𝒔
D’après le théorème de Stokes 𝒍𝒅𝑩 )𝜸(ׯԦ = 𝑱 )𝑺( 𝒐𝝁 = 𝑺𝒅 𝑩 𝒕𝒐𝒓 )𝑺(Ԧ𝒅𝑺 (S) s’appuie sur ( )
2TSI1@CPGE_LTM 23/24
