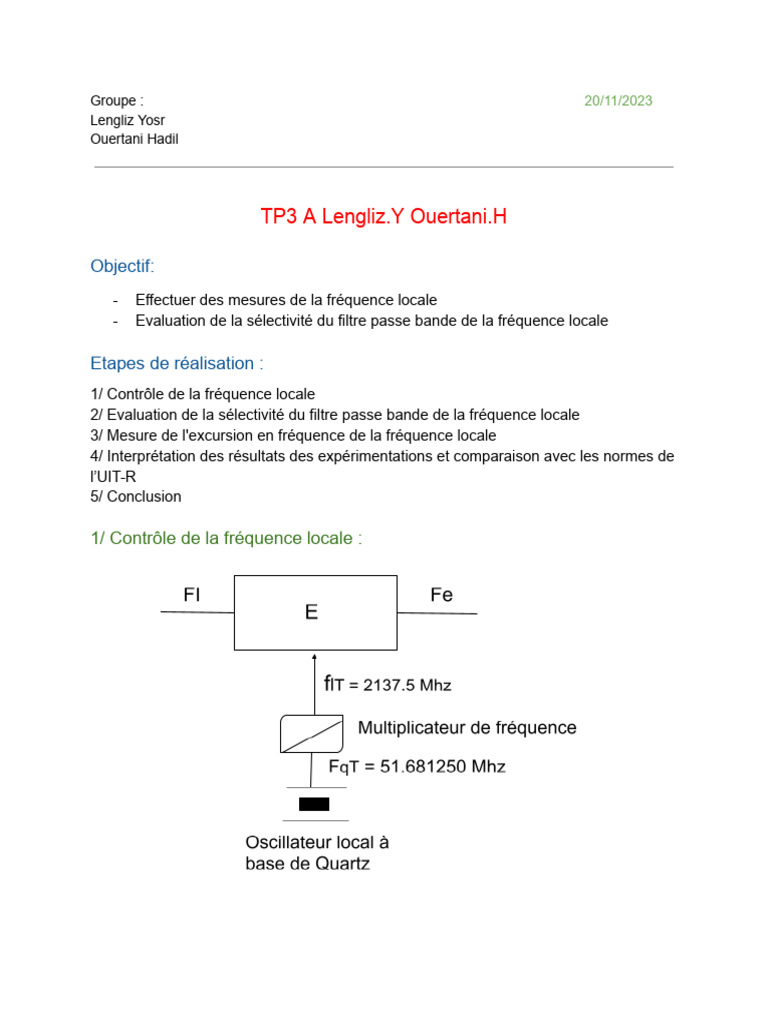

Groupe : 20/11/2023

Lengliz Yosr
Ouertani Hadil

TP3 A Lengliz.Y Ouertani.H

Objectif:
- Effectuer des mesures de la fréquence locale
- Evaluation de la sélectivité du filtre passe bande de la fréquence locale

Etapes de réalisation :
1/ Contrôle de la fréquence locale
2/ Evaluation de la sélectivité du filtre passe bande de la fréquence locale
3/ Mesure de l'excursion en fréquence de la fréquence locale
4/ Interprétation des résultats des expérimentations et comparaison avec les normes de
l’UIT-R
5/ Conclusion

1/ Contrôle de la fréquence locale :

fl = n fq
nT= flT / fqT =2135.5 / 51.68125 = 41.3756
np = flp / fqp
or flp= flT +/- Δflp ( avec Δflp : sensibilité de la fréquence locale d'après l’UIT-R Δflp ≤
700 Khz )

Le résultat de la mesure est le suivant :

FIT = 2.136 602 841 Ghz : non conforme

car ΔFIp = |FIp - FIt | = 0.897 ≥ 700 Khz

2/ Evaluation de la sélectivité du filtre passe bande de la fréquence locale :

M(db) = PFI sup (dbm) - PFI inf (dbm)

= X (dbm) - Y (dbm) d’aprés l’UIT-R M(db) ≥ 30dB

On utilise un analyseur de spectre en connectant son entrée au point de mesure au

niveau de l'équipement de mesure avec une plage de mesure de 2 GHz à 2.2 GHz et une
fréquence centrale de 2.137 Ghz et le span est égale à 100 Mhz .
Mesure du ½ Marge à droite :

➔ M(db)= 53.27 db

Mesure du ½ Marge à gauche :

➔ M(db)= 51.76 db

Marge moyenne = (Mg + Md) / 2 = 52.515 db

3/ Mesure de l'excursion en fréquence de la fréquence locale :
B = 2 * ΔFIp

● Mesurer B

➔ B = 4.5 Mhz

● Mesurer Δflex sup

➔ Δflex sup = 5.75 Mhz

 ● Mesurer Δflex inf

➔ Δflex inf = 5.75 Mhz

NB : Cette méthode nous donne la marge et l'excursion en fréquence à la fois.

➔ Δflex moyenne = (Δflex inf + Δflex sup )/2 = 5.75 Mhz

➔ Bmoyenne = [B + (Δflex inf + Δflex sup)] /2 = 8 Mhz

4/ Interprétation des résultats des expérimentations et comparaison avec

les normes de l’UIT-R :

● Non-conformité de la fréquence locale FIT aux normes de l’UIT-R ( ΔFIp ≥ 700

Khz).
● Sélectivité du filtre conforme ( 52.515 ≥ 30 dB).
● L'excursion en fréquence B est mesurée à 4.5 MHz , respectant les normes de
l’UIT-R.

5/ Conclusion :
Bien que la fréquence locale ne soit pas conforme, les caractéristiques de sélectivité et
d'excursion en fréquence respectent les normes établies par l’UIT-R.
Concernant la fermeture de la station, un processus méthodique a été suivi pour
garantir un arrêt ordonné des opérations.

Tout d'abord on a assuré que la station est hors service et qu’aucun signal n’est
transmis ou reçu.

ensuite on a appuyé sur le bouton “TX ON” pour éteindre l’émetteur. Le voyant “TX” doit
s’éteindre et devenir rouge.
Puis on appuie sur le bouton “RX ON” pour éteindre le récepteur. Le voyant “RX” doit
s’éteindre et devenir rouge.

Enfin, nous éteignons le générateur de temps en appuyant sur le bouton pour compléter
le processus de fermeture.
