FSTG

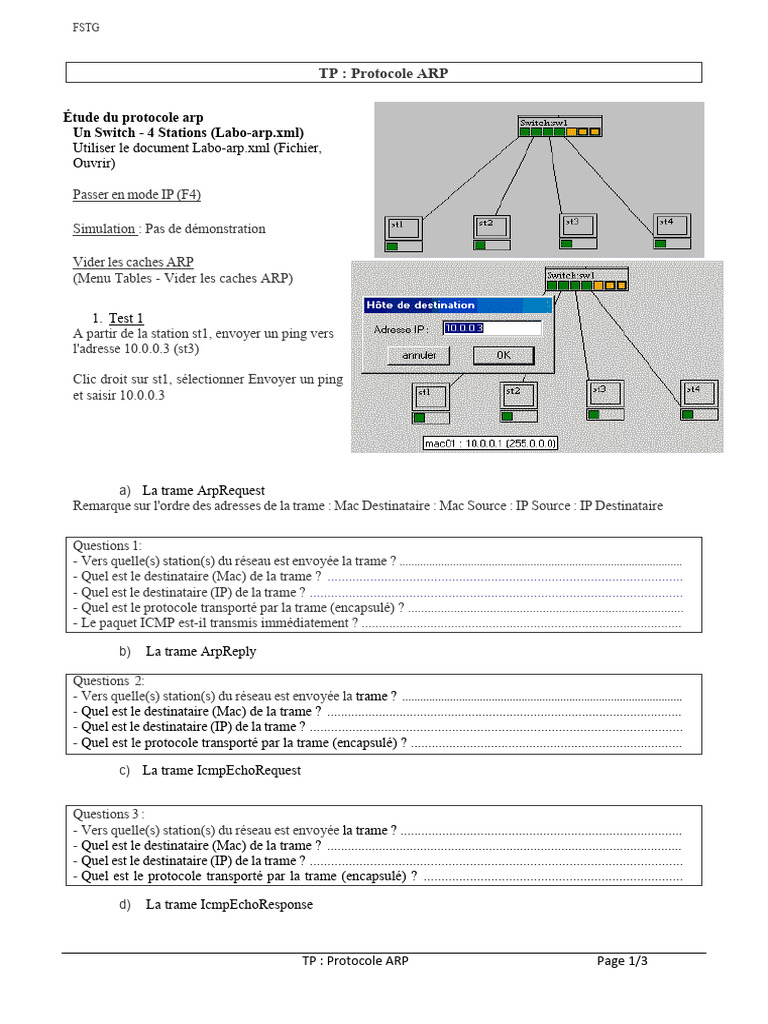

TP : Protocole ARP

Étude du protocole arp

Un Switch - 4 Stations (Labo-arp.xml)
Utiliser le document Labo-arp.xml (Fichier,
Ouvrir)

Passer en mode IP (F4)

Simulation : Pas de démonstration

Vider les caches ARP

(Menu Tables - Vider les caches ARP)

1. Test 1
A partir de la station st1, envoyer un ping vers
l'adresse 10.0.0.3 (st3)

Clic droit sur st1, sélectionner Envoyer un ping

et saisir 10.0.0.3

a) La trame ArpRequest
Remarque sur l'ordre des adresses de la trame : Mac Destinataire : Mac Source : IP Source : IP Destinataire

Questions 1:
- Vers quelle(s) station(s) du réseau est envoyée la trame ? ...............................................................................................
- Quel est le destinataire (Mac) de la trame ? ....................................................................................................
- Quel est le destinataire (IP) de la trame ? .........................................................................................................
- Quel est le protocole transporté par la trame (encapsulé) ? ....................................................................................
- Le paquet ICMP est-il transmis immédiatement ? .............................................................................................

b) La trame ArpReply

Questions 2:
- Vers quelle(s) station(s) du réseau est envoyée la trame ? ..............................................................................................
- Quel est le destinataire (Mac) de la trame ? .......................................................................................................
- Quel est le destinataire (IP) de la trame ? .........................................................................................................
- Quel est le protocole transporté par la trame (encapsulé) ? ..............................................................................

c) La trame IcmpEchoRequest

Questions 3 :
- Vers quelle(s) station(s) du réseau est envoyée la trame ? .................................................................................
- Quel est le destinataire (Mac) de la trame ? .......................................................................................................
- Quel est le destinataire (IP) de la trame ? .........................................................................................................
- Quel est le protocole transporté par la trame (encapsulé) ? .........................................................................

d) La trame IcmpEchoResponse

TP : Protocole ARP Page 1/3

FSTG

Questions 4:
- Vers quelle(s) station(s) du réseau est envoyée la trame ?
- Quel est le destinataire (Mac) de la trame ? ..............................................................................................................
- Quel est le destinataire (IP) de la trame ? .........................................................................................................
- Quel est le protocole transporté par la trame (encapsulé) ? .........................................................................

Questions 5 :
- Combien de trames composent un échange ARP ? ................................................................................................
- Combien de trames ont été transmises en tout pour ce PING ? ...................................................................

2. Test 2
Refaire la même démonstration (ne pas
utiliser le bouton bis qui répète la dernière
démonstration) A partir de la station st1,
envoyer un ping vers l'adresse 10.0.0.3 (st3)

Clic droit sur st1, sélectionner

Envoyer un ping et saisir 10.0.0.3

Questions 6 :
- Le paquet ICMP est-il transmis immédiatement ? ................................................................................................
- Combien de trames ont été transmises en tout pour ce deuxième PING ? .....................................

Monter les caches ARP de chaque poste (Clic droit sur le poste, menu Tables, sélectionner Caches ARP)

Questions 7:
- Quels sont les postes dont les caches ARP ont été mis à jour ? ..................................................................
- A quel moment les caches ARP de st2, st3 et st4 ont été mis à jour ? .............................................................
- A quel moment le cache ARP de st1 a été mis à jour ? ...................................................................................

3. Test 3
A partir de la station st1, envoyer un ping vers l'adresse 10.0.0.5 (non attribuée sur ce réseau)

Clic droit sur st1, sélectionner Envoyer un

ping et saisir 10.0.0.5

TP : Protocole ARP Page 2/3

FSTG

Questions 8 :
- Vers quelle(s) station(s) du réseau est envoyée la trame ? ................................................................................
- Quel est le destinataire (Mac) de la trame ? .............................................................................................................
- Quel est le destinataire (IP) de la trame ? ...................................................................................................................................

Question 9 :
- Y a-t-il eu une réponse ARP ? ...........................................................................................................................

4. Test 4
A partir de la station st1, envoyer un ping vers l'adresse 192.168.200.1 (sans passerelle par défaut sur st1)

Clic droit sur st1, sélectionner Envoyer un ping et saisir 192.168.200.1

Questions 10 :
- Y a-t-il eu une demande ARP ? ........................................................................................................................
- Y a-t-il eu une demande ICMP ? .......................................................................................................................
- Pourquoi ? .......................................................................................................................................................
- Comment le poste source a-t-il déterminé que le poste destinataire n'est pas sur son réseau IP ? ..........
.....................................................................................................................................

Refaire le test 1 : Vider les caches ARP, envoyer un ping vers 10.0.0.2 (st2), en mode manuel.
Refaire le test 2 : Caches ARP remplis, envoyer un ping vers 10.0.0.2 (st2), en mode manuel.
TP : Protocole ARP Page 3/3
