RDM

Formation d’ingénieurs

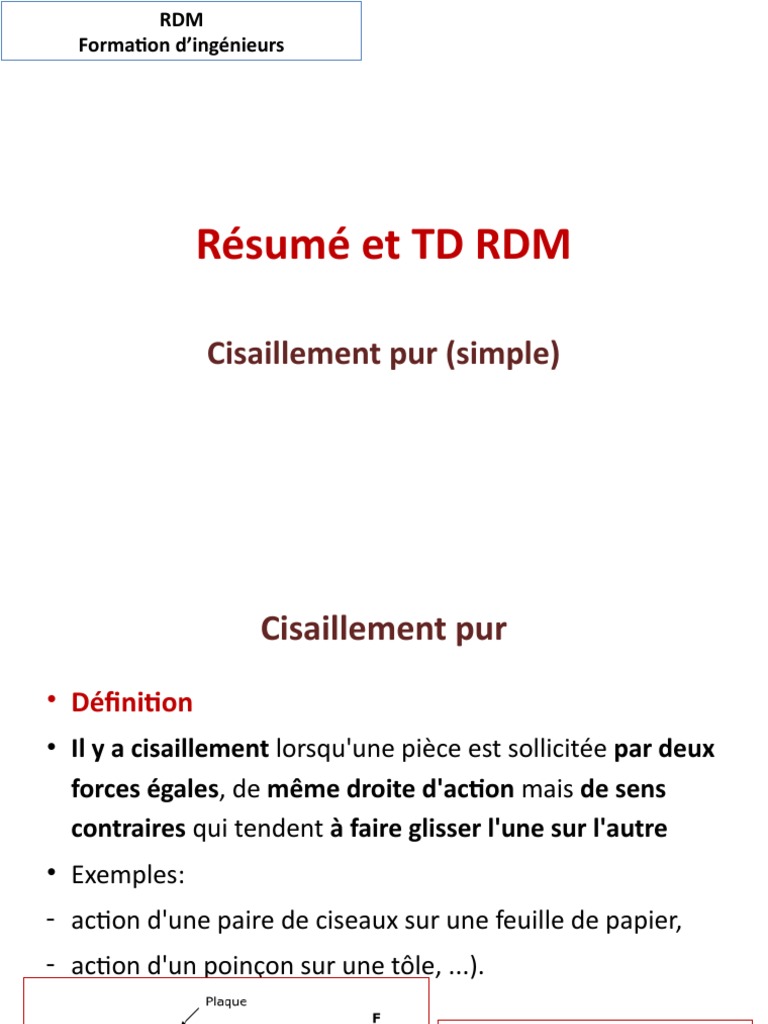

Résumé et TD RDM

Cisaillement pur (simple)


Cisaillement pur
• Définition
• Il y a cisaillement lorsqu'une pièce est sollicitée par deux
forces égales, de même droite d'action mais de sens
contraires qui tendent à faire glisser l'une sur l'autre
• Exemples:
- action d'une paire de ciseaux sur une feuille de papier,
- action d'un poinçon sur une tôle, ...).

05/23/2021 2
Cisaillement pur

• Contrainte de cisaillement
• on applique verticalement la lame d'une cisaille
avec un effort tranchant T.
• Le principe de l'action et de la réaction la tôle
est soumise au cisaillement.
• La cisaille fait glisser les sections voisines l'une
sur l'autre au niveau de l'encastrement.


05/23/2021 3
Cisaillement pur

• Contrainte de cisaillement
• La contrainte de cisaillement est:

• C'est l'intensité de l'effort tranchant par unité de surface.


Elle se mesure en Newton/m² (ou Pascal).
• Exemple: Calculer la contrainte moyenne sur le plan ab:

05/23/2021 4
Cisaillement pur

• Contrainte de cisaillement

05/23/2021 5
Cisaillement pur

• Déformation de cisaillement
La section -C'D'- glisse par rapport à la section -CD-.

05/23/2021 6
Cisaillement pur

• Déformation de cisaillement
- Loi de HOOKE: Pour beaucoup de matériaux, la déformation de
cisaillement est linéairement proportionnelle à la contrainte
de cisaillement dans certaines limites (glissement faible).

- Le coefficient de proportionnalité G est appelé module


d'élasticité transversale ou de cisaillement.
- Pour la plupart des matériaux E est environ 2.5 fois plus grand
que G.
- Pour les métaux G 0.4 E.

05/23/2021 7
Cisaillement pur

• Exemples
La contrainte de cisaillement dans un corps métallique est
égale à 1050 kg/cm2.
Si le module de cisaillement vaut 8400 kN/cm2, déterminer la
déformation de cisaillement.

On a:

05/23/2021 8
Cisaillement pur

• Condition de résistance au cisaillement


• Pour qu'une pièce sollicitée en cisaillement résiste en toute
sécurité, il faut que la contrainte ne dépasse pas une valeur
critique [τ] appelée contrainte admissible en cisaillement
(τadm ):
et

τe est la limite élastique en cisaillement; n est le coefficient de sécurité.


Pour les aciers la limite élastique en cisaillement τe est égale à la moitié de la
limite élastique en traction et compression

05/23/2021 9
Cisaillement pur
• Exemples
• Assemblage par rivets:
• On veut assembler, à l'aide de rivets dont le diamètre de chacun
vaut 20 mm et d'un couvre joint, deux tôles métalliques de 140
mm de largeur et 10 mm d'épaisseur.
• L'ensemble est soumis à un effort de traction F = 10 000 daN,
• Déterminer le nombre de rivets nécessaires à cet assemblage si
la contrainte admissible de cisaillement [τadm ], pour chaque rivet,
est égale à la 90 MPa.
• Vérifier la résistance du système si la contrainte admissible pour
chacune des deux tôles est 12 daN/mm2.

05/23/2021 10
Cisaillement pur

• Exemples
• Assemblage par rivets:

• Nous avons ici un seul plan de cisaillement.


• La force de cisaillement (effort tranchant) appliquée à la
section cisaillée, au niveau du plan de cisaillement est

05/23/2021 11
Cisaillement pur

• Exemples
• Assemblage par rivets:

Où n et le nombre de rivets
• S’il y’a un seul

rivet T = F

• La contrainte de cisaillement sur la section cisaillée (revenant à


chaque rivet) est:

05/23/2021 12
Cisaillement pur

• Exemples
• Assemblage par rivets:
La condition de résistance étant:

05/23/2021 13
Cisaillement pur

• Exemples
• Assemblage par rivets:
Selon ces conditions, le nombre
de rivets obtenu est disposé sur la figure ci- dessous. :

05/23/2021 14
Cisaillement pur

• Exemples
• Assemblage par rivets:
Pour vérifier la résistance du système, on doit vérifier la
résistance de chacune des deux tôles au niveau de la section
dangereuse qui passe naturellement par les axes des rivets,
avec b = 14 mm, t = 10 mm, d = 20 mm. :

05/23/2021 15
Cisaillement pur
• Exemples
• Assemblage par boulons:
- Les trous sont, en général, percés à un diamètre supérieur de 1
à 2 mm environ du diamètre nominal de la vis,
- La vis du boulon sera soumise à un effort de traction N. Cet
effort provoquera un cisaillement dans la surface:
- La condition de résistance au cisaillement est:
- La condition de résistance à la traction est:

05/23/2021 16
Cisaillement pur
• Exercices
• EX1: Trois tôles en acier sont assemblées entre elles par deux
rivets de diamètre chacun égale à 17 mm.
• 1- Vérifier la résistance des rivets si la contrainte admissible
de cisaillement τ adm= 900 kg/cm2.
• 2- Déterminer l'épaisseur minimale de chacune des deux tôles
si σadm= 1200 kg/cm2.

05/23/2021 17
