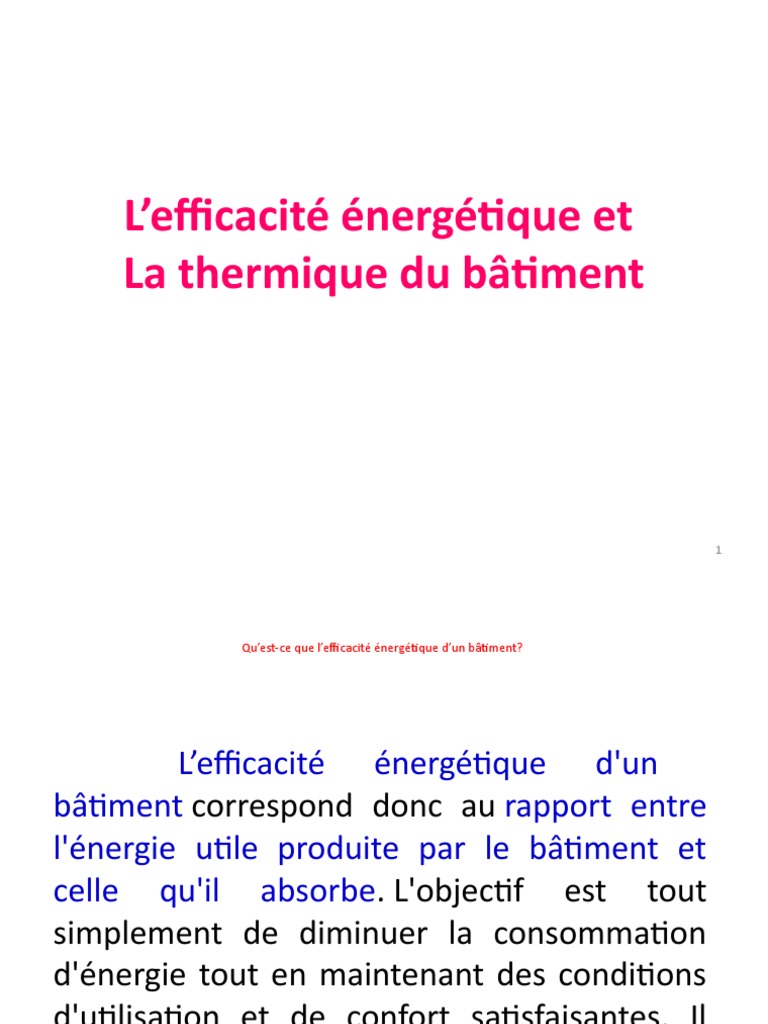

L’efficacité énergétique et

La thermique du bâtiment

1
 Qu’est-ce que l’efficacité énergétique d’un bâtiment?

L’efficacité énergétique d'un

bâtiment correspond donc au rapport entre
l'énergie utile produite par le bâtiment et
celle qu'il absorbe. L'objectif est tout
simplement de diminuer la consommation
d'énergie tout en maintenant des conditions
d'utilisation et de confort satisfaisantes. Il
s'agit de consommer moins et surtout mieux.
2
Pourquoi l’efficacité énergétique est-elle
impérative de nos jours?
L'efficacité énergétique est devenue au fil des années une
préoccupation majeure des politiques énergétiques et climatiques.
Nous faisons en effet aujourd'hui face à trois défis principaux : le
réchauffement climatique, la crise énergétique et le développement
durable. Selon Engie,
la demande mondiale d'énergie devrait logiquement doubler d'ici 2050.

Pourquoi parle-t-on d'efficacité énergétique dans le

secteur du bâtiment ? Tout simplement parce que le bâtiment est le
premier consommateur d'énergie au sein de l'Union Européenne,
absorbant plus de 40% de la production totale d'énergie et étant
responsable de plus de 25% des émissions de CO2 (ou Gaz à Effet de
Serre).

3
 Définitions
bâtiment, nom masculin: 1 Toute construction destinée à l'
habitation ou constituant un abri. 2 Ensemble des corps de métiers
 de construction de bâtiments.

Un bâtiment au sens commun est une construction immobilière,

réalisée par intervention humaine, destinée d'une part à servir
d'abri, c'est-à-dire à protéger des intempéries des personnes, des
biens et des activités, d'autre part à manifester leur permanence
comme fonction sociale, politique ou culturelle

4
 Définitions
Dans les lois française, le terme de bâtiment désigne la
construction bâtie, alors que l'adjectif immeuble
 désigne plutôt des biens ne pouvant pas être déplacés,
qu'il s'agisse de bâtiment ou de terrains

Le bâtiment au sens commun est aussi le secteur

d'activité professionnel de la construction des édifices
et des voies et routes ; un secteur économique souvent
dénommé "bâtiment et travaux publics" ou B.T.P.)

5
Exemples de bâtiments

Habitats africains

6
Exemples de bâtiments

Habitats de la compagne Marocaine

7
 Définitions

La thermique du bâtiment est une discipline de la

thermique visant à étudier les besoins énergétiques
des bâtiments. Elle aborde principalement les notions
d'isolation thermique et de ventilation afin d'offrir le
meilleur confort thermique aux occupants. Elle aborde
aussi les problématiques de fourniture d'énergie pour
le chauffage et de production d'eau chaude sanitaire.

8
 Définitions
L'ensemble des parties d'un bâtiment est soumis aux
transferts thermiques, qui sont des échanges de chaleur
entre le milieu chaud et le milieu froid (généralement de
l'intérieur vers l'extérieur). La connaissance et la maîtrise
de ces transferts thermiques permet une gestion de la
facture énergétique d'un bâtiment. La diminution de ces
échanges thermiques permet de maintenir une
température tempérée à l'intérieur du bâtiment en y
apportant le moins d'énergie possible. Elle permet
également d'orienter la conception du bâtiment dans un
cadre réglementaire tout en visant un compromis entre
coût énergétique et confort.
9
 Définitions

Une étude complète nécessite de

distinguer les sources de chaleur internes
et externes au bâtiment, c'est-à-dire les
parties actives, des parties passives comme
les surfaces extérieures, les vitres, la
toiture par exemple.

10
Utilités et objectifs de la thermique du
bâtiment et efficacité énergétique
Garantir le confort et le bien être des
occupants, tout en assurant une
consommation énergétique la plus faible
possible.

11
De tout temps, l’homme a cherché à se protéger
des aléas du climat, tentant de réduire
l’influence du vent, de se mettre à l’abri de la
pluie, de la neige et du froid, de conserver la
chaleur.
Outre ces besoins élémentaires, depuis le
premier choc pétrolier en 1973, la
consommation d’énergie et les économies
d’énergie sont devenues une préoccupation
majeure. Plus récemment, cet enjeu est
renforcé par des priorités environnementales
tout aussi importantes.
12
 Le bâtiment est un gros consommateur
d'énergie
Dans les pays industrialisés, les bâtiments consomment une partie
importante de l'énergie utilisée par la société et, en conséquence, ils
sont source d'une partie non négligeable de la pollution. Cette énergie
est l’objet de nombreux usages, notamment:

 le chauffage et/ou le refroidissement, pour assurer un climat

intérieur confortable
 la circulation de fluides tels que l'air (ventilation), l'eau (eau chaude,
chauffage)
 les transports (ascenseurs)
 l'éclairage
 les communications (téléphone, radio, télévision)
 la production de biens (fabriques, cuisines, couture, etc.)
13
En France, le bâtiment consomme près de 46 % de
l’énergie finale.

Le secteur du bâtiment résidentiel et tertiaire est le premier

consommateur d’énergie, avec une augmentation de 30 % au
cours des 30 dernières années.
14
 Dans les climats tempérés et froids, la plus grande part
de l'énergie utilisée par un bâtiment sert au chauffage.
Le flux de chaleur généré dans le système de chauffage
aboutit inévitablement à l'extérieur par différentes
voies plus ou moins directes.

Dans les climats plus chauds, il peut être nécessaire et

en tous cas confortable d'abaisser la température
intérieure des bâtiments. Ce refroidissement, et
l'assèchement de l'air (sous les tropiques) peut aussi
être un grand consommateur d'énergie.

Un bâtiment devrait assurer, sans aucune consommation d'énergie,

un confort au moins équivalent à celui régnant à l'extérieur.
15
 Bâtiment adapté au climat

Bâtiment
Température

mal adapté

one de confor
Z t

Bon
bâtiment
Température extérieure

Hiver Printemps Été Automne Hiver

16
Si le bâtiment est bien conçu et construit, il peut fournir un
confort nettement supérieur (courbe A de la Figure 1.1). Un tel
bâtiment ne surchauffe pas ou peu en été et profite des gains
solaires pendant les périodes froides, pour raccourcir la saison de
chauffage.

17
Un bâtiment devrait assurer, sans aucune consommation
d'énergie, un confort au moins équivalent à celui régnant
à l'extérieur. S'il est bien conçu et construit, il peut fournir
un confort nettement supérieur. Un tel bâtiment ne
surchauffe pas ou peu en été et profite des gains solaires
pendant les périodes froides, pour raccourcir la saison de
chauffage. Un bâtiment inadapté à son climat a tendance
à surchauffer en saison chaude et à être glacial en saison
froide. Ces bâtiments consomment de grandes quantités
d'énergie pour assurer un confort acceptable.

18
Une maison ou un logement confortable est bien sûr un lieu où
les occupants « ressentent » le confort. Le sentiment de confort
est un mélange de sensations qui est fonction de chaque
personne, de son mode de vie, de ses habitudes.

Néanmoins, l’hiver, en passant d’une température extérieure de

moins 5 °C à une température intérieure de 20 °C, tout le
monde éprouve une « sensation de chaud » et, l’été, en passant
d’une température extérieure de 35 °C à une température
intérieure de 20 °C, une réelle « sensation de froid ».
19
Applications de l'énergétique du bâtiment

• Assurer le confort, la qualité de

l'environnement intérieur
• Choisir les mesures constructives appropriées
• Prédire les puissances nécessaires,
dimensionner les installations
• Prédire les consommations
C/C: Minimiser la consommation de l’énergie
pour un meilleur confort
20
DPE : Diagnostique de performance énergétique

21
 C/C
Pour limiter la consommation d'énergie à des
valeurs raisonnables, il est nécessaire de savoir
où agir. Il faut donc pouvoir prédire les flux
d'énergie dans le bâtiment, afin d'agir là où les
mesures d'économie d'énergie seront les plus
efficaces et les mieux à même d'offrir un confort
élevé.

22
 Physique du bâtiment
• Chaleur
La chaleur est l'énergie liée à l'agitation aléatoire des molécules
constituant la matière. Cette agitation se mesure par la
température, et la chaleur par l'augmentation de température
obtenue dans un matériau donné.
• Capacité thermique
- Pour chauffer une masse m [kg] d'un matériau de chaleur
spécifique c [J/kg K], de la différence de température Δq [K], il faut
une quantité de chaleur Q [J] donnée par l'expression:
Q = m c Δq
- le produit C = m · c , est la capacité thermique du corps
considéré [J/K]
23
LES MODES DE TRANSFERT DE CHALEUR

24
 Modes de transfert de chaleur
• La conduction, qui est la transmission de
proche en proche de l'agitation moléculaire
par chocs entre molécules;
• La convection, transport de chaleur par
transport (naturel ou forcé) de matières
chaudes vers une zone froide ou vice versa;
• Le rayonnement, ou transport de chaleur par
émission et absorption de rayonnement
électromagnétique par les surfaces des corps;
• L'évaporation-condensation: la chaleur cédée
à un matériau pour l'évaporer est restituée à
la surface sur laquelle la vapeur se condense.
25
 Conductivité thermique
• Conductivité thermique l:
Quantité de chaleur passant en 1 seconde au
travers de 1 m² d'une couche de matériau
homogène de 1 mètre d'épaisseur, soumis à
une différence de température de 1 degré
[W/m K]
• Autre définition de l:
q = -l · grad q = /S
(q = densité de flux [W/m2])
• Conductance thermique
unidimensionnelle g:
g = S · l / e [W/K]
 = g · Dq [W] (puissance thermique ou le flux
thermique  )

26
 Loi de Fourier généralisée

Cause Effet

Un gradient une densité de flux

local de
provoque  de chaleur locale
température

La Loi de Fourier exprime que l'effet produit est proportionnel à sa cause

   . grad ( T )
W/m2 W/(m .°C) °C/m
27
 Equation de la chaleur
q 1 T
T 
2
0
 a t
Régime T q
0  2T  
stationnaire t 

 2 T  2T  2 T q
En coordonnées cartésiennes  2  2 
x 2
y z 

28
 Mur plan inerte (sans source de chaleur interne):
Hypothèse
- Longueur >> e
les échanges suivant les directions oz et oy sont négligeable.
- largeur >> e

z
y
x

Problème 3D Problème 1D

 2T  2T  2T  2T
 2  2 0 0
x 2
y z x 2
29
 Mur plan inerte (sans source de chaleur interne):
Conditions aux limites :
- les deux parois sont en contact avec l’air (échange par convection)
- soit T(x=0)=T1   et T(x=e)=T2

ex

h1 h2
T1 T2
dS
dS
x=0 x=e

T  x e  h2  T2  T 2 
 x  
x
T2  T1 x e  h2 .S  T2  T 2 
e  .S 30
e
 Mur plan inerte :
Conditions aux limites :
- les deux parois sont en contact avec l’air(échange par convection)
- soit T(x=0)=T1  et T(x=e)=T2
Solution
s T1  T2
Conduction :
e   .S 
e 
 x 0  h1 .S T1  T1    x0  e  xe
 
 h2 .S T2  T2  
Condition de frontières :
 x e 
1 
 T1 T 1   x 
h1 .S 
e    T  T     1  e  1 
 T1  T2   x  1 2 x
h1.S  .S h2 .S 
 .S  
1 
 T2  T 2   x 
h2 .S 
 1 e 1 
U  R.I Rth     
 h1 .S .S h2 .31S 
Mur plan inerte (suite)

 1 e 1 
 T1  T 2    x    
 h1.S  .S h2 .S 

 x 
 T1  T 2 
 1 e 1 
   
 h1.S  .S h2 .S 

Le schéma électrique équivalent est représenté comme suit :


T1 T1 T2 T2

1 e 1
Rth = +
h1.S  .S + h2 .S

32
 Application
a) Calculer la densité du flux et les températures T1 et T2 d'un mur
d’une épaisseur de 10 cm.
b) On double l'épaisseur de ce mur : que deviennent les pertes (q) et
les températures T1 et T2 ?

On donne:
T0 = 500°C;
h0 = 20 W/m2K;
T’0 = 20°C;
h’0 = 5 W/m2K ;
k = 1 W/mK

33
34
