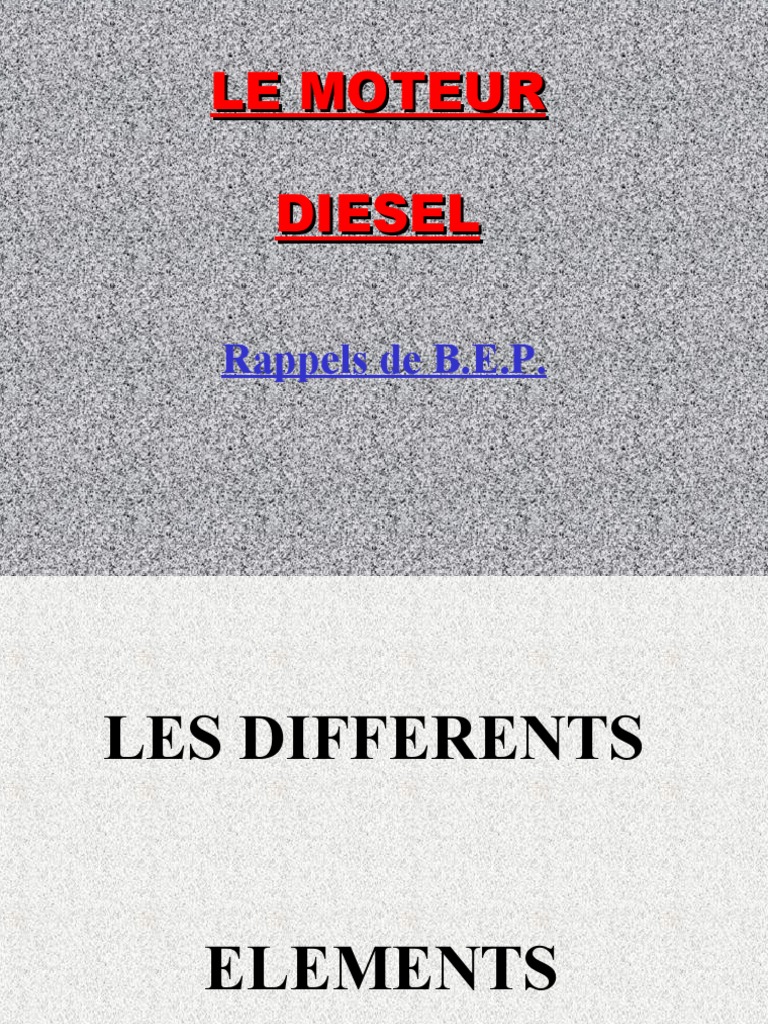

LE MOTEUR

DIESEL

Rappels de B.E.P.
LES DIFFERENTS

ELEMENTS
LE SYSTEME DANS SON ENSEMBLE
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION

LES ELEMENTS
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION

LE FILTRE A GASOIL
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE FILTRE A GASOIL

Assurer la fonction “Retenir l’eau et les impuretés”

Description
Le porte-filtre comporte une pompe d’amorçage manuelle, une cuve de décantation,
un détecteur de présence d’eau électrique et l’élément filtrant.
Caractéristiques
Remplacement périodique: Tous les 20 000 kms environ
Purge d’eau: Toutes les vidanges moteur.
LE CIRCUIT HYDRAULIQUE
BASSE PRESSION
LE FILTRE A GASOIL
Pompe
d ’amorçage Vis de purge
manuelle d’air

Détecteur de
présence d ’eau
électrique

Vis de purge
d’eau
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION

LES ELEMENTS
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION

LA POMPE D’ INJECTION
ROTATIVE
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION

LA POMPE
D’INJECTION
ROTATIVE
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION Action du ENERGIE
ROTATIVE
conducteur
ELECTRIQUE

LES ENTREES
ENERGIE HYDRAULIQUE
BASSE PRESSION

ENERGIE MECANIQUE
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION
ROTATIVE

LES SORTIES
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
ENERGIE HYDRAULIQUE
RETOUR AU RESERVOIR

LA POMPE D’INJECTION
ROTATIVE

LES SORTIES

ENERGIE HYDRAULIQUE
HAUTE PRESSION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION ROTATIVE

Assurer les fonctions “COMPRIMER, QUANTIFIER, DISTRIBUER le carburant”

Description

Une pompe à injection peut être divisée en 5 parties:

Partie 1: Partie pompe d’alimentation: Aspiration et introduction du carburant à l’intérieur de la pompe.


Partie 2: Partie tête hydraulique: Mise en pression et distribution du carburant aux cylindres.
Partie 3: Partie régulateur mécanique: Variation et limitation du débit de carburant à injecter.
Partie 4: Partie électrovanne d’arrêt: Interruption de l’arrivée de carburant aux cylindres (arrêt du moteur).
Partie 5: Partie variateur d’avance: Variation du début de refoulement du carburant en fonction de
la vitesse de rotation (Correcteur d’avance à l’injection)
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION
ROTATIVE

Partie 1: Pompe d ’alimentation

Aspiration et introduction
du carburant
dans la pompe d’ injection
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION
ROTATIVE

Partie 2: Tête hydraulique

Mise en haute pression et


distribution du carburant aux
cylindres
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION
ROTATIVE

Partie 3: Régulateur mécanique

Variation et limitation du débit de


carburant à injecter
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION
ROTATIVE

Partie 4: Electrovanne d ’arrêt

Interruption de l’arrivée de
carburant aux cylindres
(arrêt du moteur)
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION
ROTATIVE

Partie 5: Variateur d ’avance

Variation du début
de refoulement du carburant
en fonction de la vitesse de rotation
(correcteur d’avance à l’injection)
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION
ROTATIVE

Partie 4: Electrovanne d ’arrêt

DESCRIPTION ET
FONCTIONNEMENT
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION ROTATIVE

Partie 4: Electrovanne d ’arrêt


DESCRIPTION ET FONCTIONNEMENT

Assurer la fonction “Interruption de l’arrivée de carburant aux cylindres (arrêt du moteur)”.

Nécessité

De par son principe de fonctionnement, le moteur diesel ne peut être arrêté que par un dispositif qui coupe
l’alimentation en carburant.
Cette coupure se fait normalement par un dispositif électrique, mais en cas de dysfonctionnement un levier
mécanique sur la pompe permet l’interruption de l’alimentation du carburant.
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
Arrivée du carburant LA POMPE D’ INJECTION ROTATIVE
Intérieur de la pompe
Partie 4: Electrovanne d ’arrêt
DESCRIPTION ET FONCTIONNEMENT

Electrovanne d ’arrêt au repos

Tête hydraulique

Sortie vers les injecteurs


LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION ROTATIVE

Partie 4: Electrovanne d ’arrêt


DESCRIPTION ET FONCTIONNEMENT
Moteur tournant

MOTEUR TOURNANT,
CONTACT MIS

L’électro-aimant est alimenté


dès qu’il y a le contact.
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION ROTATIVE

Partie 4: Electrovanne d ’arrêt


DESCRIPTION ET FONCTIONNEMENT
Moteur tournant

MOTEUR TOURNANT,
CONTACT MIS

Le canal d’alimentation est ouvert.


LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION ROTATIVE

Partie 4: Electrovanne d ’arrêt


DESCRIPTION ET FONCTIONNEMENT
Moteur tournant

MOTEUR TOURNANT,
CONTACT MIS

La tête hydraulique est alimentée en


carburant.
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE D’ INJECTION ROTATIVE

Partie 4: Electrovanne d ’arrêt


DESCRIPTION ET FONCTIONNEMENT
Arrêt du moteur

MOTEUR ARRETE,
PAS DE CONTACT

L’électro-aimant n’est plus alimenté.


Le piston de l’électro-aimant est repoussé par
le ressort.
Le canal d’alimentation est fermé.
La tête hydraulique n’est plus alimentée en
carburant.
Il n’y a plus d’injection.
Le moteur s’arrête.
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION

LES INJECTEURS
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Assurer la fonction “Pulvériser le carburant sous forme de fines gouttelettes”
Description
En fonction du placement de l’injecteur par rapport au cylindre, on distingue deux types d’injection:

INJECTION INDIRECTE INJECTION DIRECTE


( véhicule de faible et moyenne cylindrée ( véhicule de forte cylindrée avant 2000
Avant 2000) Totalité des systèmes actuels)
Injecteur à téton Injecteur à trous
Nécessite des bougies de préchauffage bougies de préchauffage non obligatoire
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte
différences technologiques Injection indirecte Injection directe
Pression d’injection
Rapport volumétrique
Pertes thermiques à froid
Rendement

différences techniques
Injecteur
Bruits de fonctionnement
Dispositif de démarrage à froid
Souplesse de fonctionnement
Piston
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte

PRESSION D ’INJECTION

Injection INDIRECTE Injection DIRECTE


avant 2000
100 à 150 bar 200 à 350 bar

Injection DIRECTE
après 2000
1300 à 2000 bar
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte

RAPPORT VOLUMETRIQUE

Injection INDIRECTE Injection DIRECTE

De 1 pour 15 De 1 pour 20
à 1 pour 20 à 1 pour 25

Moteur ESSENCE

De 1 pour 7
à 1 pour 10
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte

PERTES THERMIQUES A FROID

Injection INDIRECTE Injection DIRECTE

IMPORTANTES MOINDRES
d ’où la nécessité des le temps de préchauffage
bougies de préchauffage est donc très court
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte

RENDEMENT

Injection INDIRECTE
Injection DIRECTE
30 à 35 %
donc 35 à 45 %
70 % de pertes voir même 50 %

Moteur ESSENCE

20 à 25 %
donc 80 % de pertes !!!
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte

POUR RESUMER
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte
différences technologiques Injection indirecte Injection directe
Pression d’injection 100 - 150 bars 200 - 300 bars
Rapport volumétrique 1 pour 15 - 20 1 pour 20 - 25
Pertes thermiques à froid Importantes
Rendement Plus élevé

différences techniques Injection indirecte Injection directe


Injecteur
Bruits de fonctionnement
Dispositif de démarrage à froid
Souplesse de fonctionnement
Piston
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences techniques entre l ’injection directe et indirecte

INJECTEUR

Injection INDIRECTE Injection DIRECTE

Débouche dans une préchambre Débouche directement


qui correspond à 70 - 80 % dans la chambre principale.
du volume de compression. Possède plusieurs orifices.
De type “à téton”
De type “à trous”
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences techniques entre l ’injection directe et indirecte

Bruits de fonctionnement

Injection INDIRECTE Injection DIRECTE

FAIBLES ELEVES

Injection DIRECTE
à injections multiples

TRES FAIBLES
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences techniques entre l ’injection directe et indirecte

Dispositif de démarrage à froid


pré-chauffage

Injection DIRECTE
Injection INDIRECTE
Utiliser pour
NECESSAIRE
la DEPOLLUTION
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences techniques entre l ’injection directe et indirecte

POUR RESUMER
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences technologiques entre l ’injection directe et indirecte
différences technologiques Injection indirecte Injection directe
Pression d’injection 100 - 150 bars 200 - 300 bars
Rapport volumétrique 1 pour 15 - 20 1 pour 20 - 25
Pertes thermiques à froid Importantes
Rendement Plus élevé

différences techniques Injection indirecte Injection directe


Injecteur Débouche dans une préchambre qui Débouche directement dans la
correspond à 70 - 80 % du volume chambre principale.
de compression. Possède plusieurs orifices.
De type “à téton” De type “à trous”
Bruits de fonctionnement Faibles Elevés
Dispositif de démarrage à froid Nécessaire Facultatif
Souplesse de fonctionnement Meilleure
Piston Possède la totalité de la
chambre de compression
COMPARATIF

MOTEUR ESSENCE

MOTEUR DIESEL
COMPARATIF
MOTEUR ESSENCE / MOTEUR DIESEL

ADMISSION COMPRESSION COMBUSTION ECHAPPEMENT


DETENTE
DIFFERENCES
ESSENCE
/
DIESEL

CONSEQUENCES
POUR LE
MOTEUR
DIESEL
COMPARATIF MOTEUR ESSENCE / MOTEUR DIESEL

ADMISSION

MOTEUR ESSENCE MOTEUR DIESEL


Aspiration d’un mélange Aspiration d’air à un volume
air-essence dont le volume correspondant à peu près au
est variable selon la volume du cylindre.
demande.

CONSEQUENCES
POUR LE MOTEUR DIESEL
- Pas de papillon des gaz.
- Remplissage  1.
- Pas de carburant.
COMPARATIF MOTEUR ESSENCE / MOTEUR DIESEL

COMPRESSION

MOTEUR ESSENCE MOTEUR DIESEL


Pression fin compression de Pression fin compression de
10 à 15 bars. 30 à 40 bars.
T° = 300 - 400 °C T° = 600 - 700 °C
Rap. vol.: 8 à 11 / 1 Rap. vol.: 14 à 24 / 1

CONSEQUENCES
POUR LE MOTEUR DIESEL
Nécessité d’organes plus solides.
Meilleur circuit de graissage
 Coût de revient élevé
COMPARATIF MOTEUR ESSENCE / MOTEUR DIESEL

COMBUSTION
DETENTE

MOTEUR ESSENCE MOTEUR DIESEL


Combustion déclenchée par Combustion
un apport de chaleur par auto-inflammation
(étincelle à la bougie). (injection du gasole pulvérisé
dans l’air surchauffé)

CONSEQUENCES
POUR LE MOTEUR DIESEL
Introduction du combustible selon la
demande aux environ du PMH
avec combustion lente.
Pas de système d’allumage.
Nécessité d’une pompe haute pression
extrêmement précise.
COMPARATIF MOTEUR ESSENCE / MOTEUR DIESEL

ECHAPPEMENT

MOTEUR ESSENCE MOTEUR DIESEL


Evacuation des gaz brûlés. Evacuation des gaz brûlés.
Polluants: Polluants:
CO NOx
HC Particules

CONSEQUENCES
POUR LE MOTEUR DIESEL
Pression fin de combustion
plus élevée.
Dimensions des tubulures
plus importantes.
COMPARATIF
MOTEUR ESSENCE / MOTEUR DIESEL

POUR RESUMER
COMPARATIF MOTEUR ESSENCE / MOTEUR DIESEL
ADMISSION COMPRESSION COMBUSTION ECHAPPEMENT
DETENTE
Aspiration d’un Pression fin Combustion Evacuation des gaz
MOTEUR mélange air-essence compression de 10 à déclenchée par un brûlés. Polluants:
ESSENCE dont le volume est 15 bars. apport de chaleur CO
variable selon la T° = 300 - 400 °C (étincelle à la bougie). HC
demande. Rap. vol.: 8 à 11 / 1
Aspiration d’air Pression fin Combustion par auto- Evacuation des gaz
MOTEUR à un volume compression de 30 à inflammation brûlés. Polluants:
DIESEL correspondant à peu 40 bars. (injection du gasole NOx
près au volume du T° = 600 - 700 °C pulvérisé dans l’air Particules
cylindre. Rap. vol.: 14 à 24 / 1 surchauffé)
DIFFERENCES Essence: Admission Diesel: Pression Diesel: Introduction Pression fin de
ESSENCE d’un mélange beaucoup plus du combustible selon combustion plus
/ importante la demande aux élevée.
DIESEL Diesel: Admission  température fin environ du PMH avec
air pur compression + combustion lente. Pas
de système
d’allumage.
CONSEQUENCES - Pas de papillon des Nécessité d’organes Nécessité d’une Dimensions des
POUR LE gaz. plus solides. pompe extrêmement tubulures plus
MOTEUR - Remplissage  1. Meilleur circuit de précise. importantes.
DIESEL - Pas de carburant. graissage
 Coût de revient
EVOLUTION des SYSTEMES

D ’INJECTION DIESEL

DE 1990 à 2005
1990
Pompes rotatives à régulation mécanique

90 % du parc automobile
équipé
de système d ’injection INDIRECTE
1995
Pompes rotatives numérisées
- Gestion électronique de l ’avance à l ’injection
géré par calculateur
- Accélérateur à câble mécanique

80 % du parc automobile
équipé
de système d ’injection INDIRECTE
1997
Pompes rotatives à régulation électronique
- Gestion électronique de l ’avance à l ’injection
- Accélérateur électronique
- Gestion complète par calculateur

50 % du parc automobile
équipé
de système d ’injection INDIRECTE
2000
Généralisation des
systèmes d ’injection Haute Pression
à rampe commune

10 % du parc automobile
équipé
de système d ’injection INDIRECTE
2005
Systèmes d ’injection Haute Pression
à rampe commune
ou
Systèmes à injecteurs-pompe

100 % du parc automobile


équipé
de système d ’injection DIRECTE
QUIZZ
QUESTION 1

Lorsqu ’on accélère sur un moteur diesel, on agit sur:

A- La quantité (débit) de carburant injecté

B- La pression du carburant injecté

C- Le volume d ’air qui entre dans les cylindres

D- Le volume de mélange d ’air et de carburant


qui entre dans les cylindres
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE A INJECTION
ROTATIVE

Partie 3: Régulateur mécanique

Variation et limitation du débit de


carburant à injecter

Cliquer ici
COMPARATIF MOTEUR ESSENCE / MOTEUR DIESEL

ADMISSION

MOTEUR ESSENCE MOTEUR DIESEL


Aspiration d’un mélange Aspiration d’air à un volume
air-essence dont le volume correspondant à peu près au
est variable selon la volume du cylindre.
demande.

CONSEQUENCES
POUR LE MOTEUR DIESEL
- Pas de papillon des gaz.
- Remplissage  1. Cliquer ici
- Pas de carburant.
Cliquer ici
QUESTION 2

Sur une injection DIRECTE, le système de préchauffage:

A- est INDISPENSABLE

B- est INUTILE

C- ne sert qu ’à la DEPOLLUTION

D- N ’EXISTE PAS
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Différences techniques entre l ’injection directe et indirecte

Dispositif de démarrage à froid


pré-chauffage

Injection DIRECTE
Injection INDIRECTE
Utiliser pour
NECESSAIRE
la DEPOLLUTION
Cliquer ici
Cliquer ici
QUESTION 3

Sur une injection DIRECTE, où est située la chambre de combustion:

A- Uniquement dans la culasse

B- Dans la culasse et sur le piston

C- Uniquement dans le piston

D- IL N ’Y EN A PAS
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LES INJECTEURS
Assurer la fonction “Pulvériser le carburant sous forme de fines gouttelettes”
Description
En fonction du placement de l’injecteur par rapport au cylindre, on distingue deux types d’injection:

Cliquer ici

INJECTION INDIRECTE INJECTION DIRECTE


( véhicule de faible et moyenne cylindrée ( véhicule de forte cylindrée avant 2000
Avant 2000) Totalité des systèmes actuels)
Injecteur à téton Injecteur à trous
Nécessite des bougies de préchauffage bougies de préchauffage non obligatoire
Cliquer ici
QUESTION 4

Sur un système à régulation mécanique,


le moteur ne s ’arrête pas quand on coupe le contact !
Quel élément peut être mis en cause ? :

A- Une électrovanne située sur la pompe à injection

B- Une pièce située à l ’intérieur du corps de la pompe

C- Le contacteur à clé

D- Les injecteurs
LE CIRCUIT HYDRAULIQUE
HAUTE PRESSION
LA POMPE A INJECTION
ROTATIVE

Partie 4: Electrovanne d ’arrêt

DESCRIPTION ET
FONCTIONNEMENT

Cliquer ici
Cliquer ici
QUESTION 5

En 2005, le parc automobile compte quel pourcentage


d ’injection INDIRECTE:
A- 100 %

B- 80 %

C- 50 %

D- IL N ’Y EN A PRATIQUEMENT PLUS


2005
Systèmes d ’injection Haute Pression
à rampe commune
ou
Systèmes à injecteurs-pompe
Cliquer ici

100 % du parc automobile


équipé
de système d ’injection DIRECTE
Cliquer ici
EN ESPERANT VOUS AVOIR
RAFRAICHI LA MEMOIRE
TOUT EN VOUS DIVERTISSANT

MERCI DE VOTRE ATTENTION


CLIC

Vous aimerez peut-être aussi
