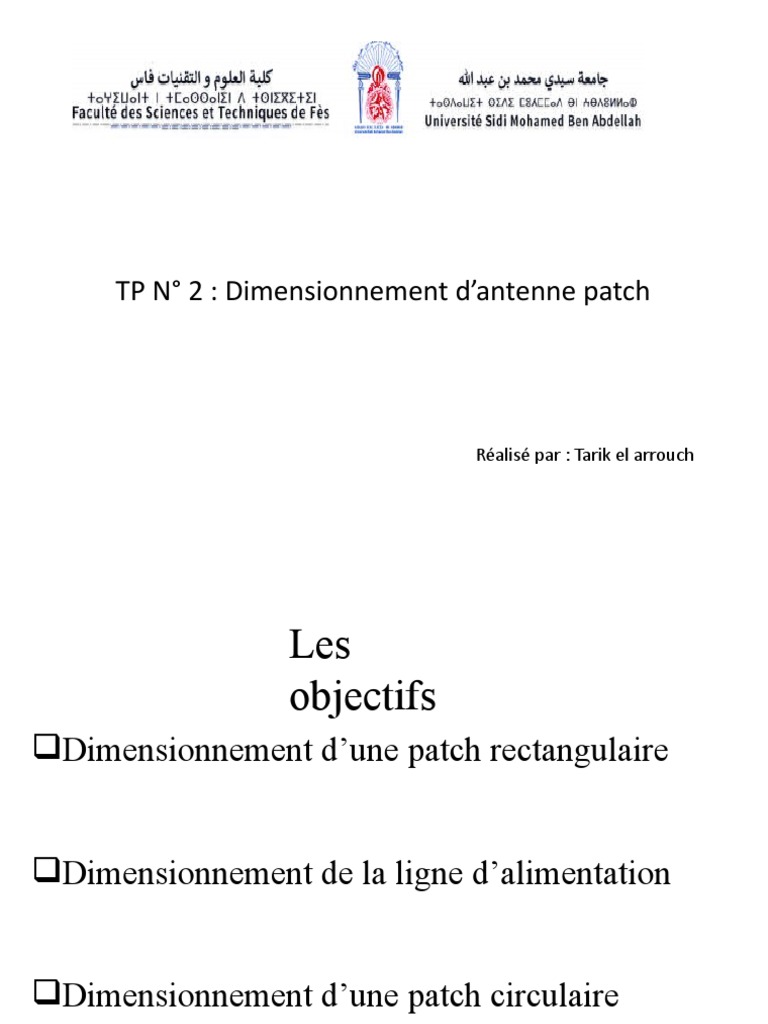

TP N° 2 : Dimensionnement d’antenne patch

Réalisé par : Tarik el arrouch

 Les
objectifs
Dimensionnement d’une patch rectangulaire

Dimensionnement de la ligne d’alimentation

Dimensionnement d’une patch circulaire

Etude paramétriques
 Dimension d’une patch rectangulaire

La longueur des ouverture des champs

marginaux

La longueur du patch Substrat

Ls=2*lp
Ou bien
Ws=2*wp
La largeur du patch
 Calculateur en ligne

www.emtalk.com/mpacalc.php

1 Calcule de Wp et
Lp

2 Calcule de Wf et L f
De la ligne
d’alimentation
click sur 1
Click sur 2
 Exemple d’application

On considère le cahier de charge suivant:

Fréquence de
Substrat diélectrique Solide Ligne micro ruban
résonance
PEC -Impédance
FR4-Epoxy -épaisseur Zc=50Ω
-permittivité relative epsr=4,4 hp=0.035mm
2.4 GHz -épaisseur hs=1.6mm
- Tangente de perte 0.02

1-Déterminer les dimensions du patch et la ligne d’alimentation

2-faire la conception de cette antenne micro ruban a l’aide de HFSS

Patch Ligne d’alimentation
 Méthode N° 2: utilisation de Matlab

1 2
%la largeur du patch rectangulaire
clear all; clc; wp=(c/(2*fr))*sqrt(2/(epsr+1))
format long; %la permittivité effective de l'antenne patch microruban
%la fréquence de résonance epsreff=(epsr+1)/2+((epsr-1)*(1+12*(hs/wp))^(-0.5))./2;
fr=2.4e9; % la longueur effective du patch réctangulaire
%l’épaisseur de substrat Leff=c/(2*fr*sqrt(epsr));
hs=1.6e-3; %la longueur de l’élongation des champs marginaux
% la célérité de la lumière dans le vide deltaL=(0.412*hs*(epsreff+0.3)*((wp/hs)+0.264))/
c=3e8; ((epsreff-0.258)*((wp/hs)+0.8))
%la longueur d'onde dans le vid %La longuer du patch
Lambda_0=c/fr; Lp=Leff-2*deltaL;
%la permittivité relative %Dimension de substrat et plan de masse
epsr=4.4; Ws=2*wp;
%Impédance caractéristique de la ligne Ls=2*lp;
zo=50;
 Attention
Les unités en matlab
La distance en mètre (m)
La fréquence en Hz
 Dimensionnement d’antenne patch circulaire

Code Matlab 2
%dimension de substrat et plan de masse (forme carrée)
clear all; clc; Ws=ls=3*a;
format long;
%la fréquence de résonance
fr=2.4e9;
%l’épaisseur de substrat
h=1.6e-3;
% la célérité de la lumière dans le vide
c=3e8;
%la permittivité relative
epsr=4.4;
%la longueur d'onde dans le vid
Lambda_0=c/fr;
%Rayon du patch
a=0.99*1.841*c/(2*pi*fr*sqrt(epsr));
%épaisseur du patch
tp=0.035 e-3;
 Exemple d’application

conception d’une patch circulaire résonne a la fréquence 2.45GHz

Fréquence de Substrat Solide Linge d’alimentation

fonctionnement

Fr=2.45GHz -FR4-epoxy -PEC Impédance

-epsr=4.4 -épaisseur Zc=50Ω
-hauteur hs=1.6mm tp=0.035mm
 Paramètres d’antenne patch circulaire

Paramètres Valeur (en mm)

Substrat Ws 51.9
FR4-epoxy Ls 51.9
Patch Rp 17.3
(PEC) hp 0.035
Ligne Wf 3
(PEC) Lf 9.5
Encoches S 0.8
(PEC) d 10.8
