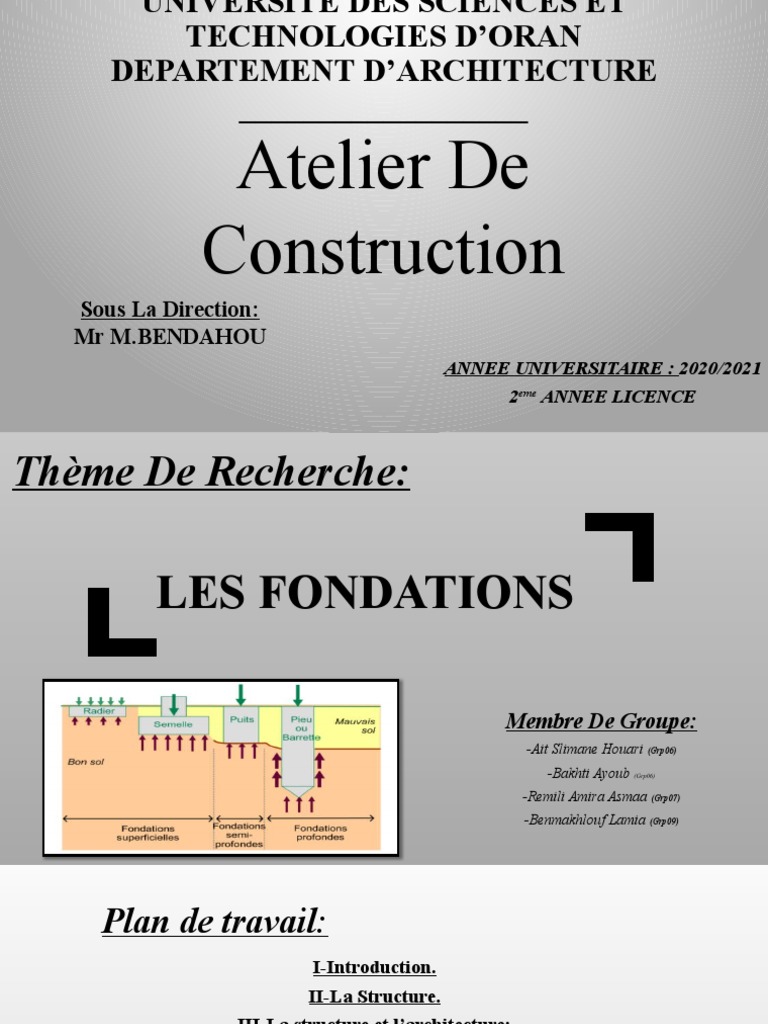

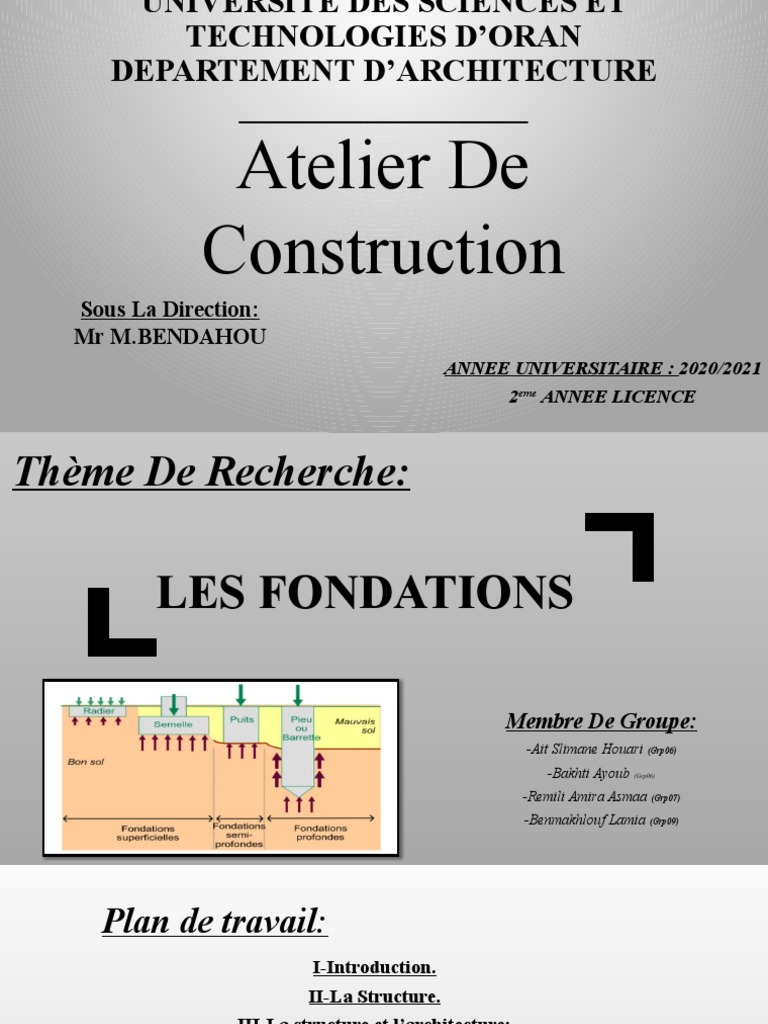

UNIVERSITE DES SCIENCES ET

TECHNOLOGIES D’ORAN
DEPARTEMENT D’ARCHITECTURE
__________________

Atelier De
Construction
Sous La Direction:
Mr M.BENDAHOU
ANNEE UNIVERSITAIRE : 2020/2021
2eme ANNEE LICENCE
Thème De Recherche:

LES FONDATIONS

Membre De Groupe:
-Ait Slimane Houari (Grp06)
-Bakhti Ayoub (Grp06)
-Remili Amira Asmaa (Grp07)
-Benmakhlouf Lamia (Grp09)
Plan de travail:
I-Introduction.
II-La Structure.
III-La structure et l’architecture:
Exemple de la maison Farnsworth House
IV-Les fondations:
1-Définition.
2-Le bon sol.
3-Les charges :
-les charges climatiques
-les charges d’exploitations.
-les charges de la construction .
4-Les fonctions assure par les fondation.
5-Les composants d’une fondation.
6-Types de Fondations:
A-Fondations superficielles.
B-Fondations Profondes.
7-Facteurs de choix du type de fondation.
8-fondation sur sol en pente
9-fondation-zone sismique .
10-Mis en œuvre des fondations.
11-Joint de rupture et joint de dilatation .

IV-Conclusion.
Introduction:
-De nos jours, les fondations ne retiennent généralement pas
suffisamment l'attention et si elles ne sont pas bien construites,
elles causeront souvent des problèmes et des inquiétudes aux
propriétaires. Pour que la fondation soit bien construite, vous
devez comprendre les matériaux de construction (sol) de la
maison.
-C'est pourquoi nous essayons d'expliquer la relation entre
l'architecture, le génie civil et les fondations.
La structure:
-Si la fonction d'un élément est de participer à la décharge de la
charge mécanique fournie par l'élément de support, l'élément est
appelé élément de structure.
- En architecture, la structure ou ossature est un système qui permet
aux différentes forces appliquées au bâtiment d'être transférées au sol
et de les équilibrer les unes avec les autres. Il garantit que la structure
reste non déformée et donc solide et stable.
 La structure et l’architecture:

-C’est à l’architecte de donner la forme, donc le type de

structure, qu’il juge nécessaire et adéquat à son architecture et
cela en tenant compte des lois de physique et de mécanique. Si
nous parlons de types c’est qu’il existe différentes solutions à la
portance. Ce que doit connaître tout architecte puisqu’il est le
maître de l’œuvre.
Exemple de la maison Farnsworth

-Le volume de Farnsworth House est sur le sol parallèle à la rivière, mais lorsque l'eau
déborde et se crue, la marge élimine toutes les berges de référence. Mies forme une
structure en pilier qui a moins de contact avec la couche arable et n'entrave pas
l'écoulement de l'eau. Par conséquent, le plan horizontal reste le sol d'origine qui est
fondamentalement séparé.
La structure et l ’architecture:
*En termes de statique structure
de Farnsworth House est
l'expression ultime du
minimalisme, en utilisant
seulement le minimum nécessaire
pour assurer la stabilité de la
maison et pour crée des espace et
des volumes de la maison.

Utilisation de la trame et donc il

y a un module pour créer et
définir des espaces
 -La structure Farnsworth House statique est la quintessence du
minimalisme en utilisant uniquement des éléments minimaux nécessaires
pour assurer la stabilité du logement. Ces éléments sont minimes les 8
colonnes espacées les unes des autres d’une distance de 6,60 m qui
supportent les deux dalles formant le plancher et le plafond.
 Et donc pour réaliser un
projet il faut crée un bon
contacte entre la
structure et le terrain (le
sol) cette relation s’appel
une fondation.
 LES FONDATIONS :
1-Definition :
-La fondation d’une construction est l’élément qui repose sur un terrain ou sol
d’assise et qui transmet à ce dernier toutes les charges et les surcharges auxquelles
cette construction est soumise par l’intermédiaire de sa structure.

2-Le bon Sol :

-Sol présentant des caractéristiques mécaniques suffisantes pour servir de sol
d'assise à un ouvrage donné.
3-Les charges :
1-Charges de la construction :

2- Les charges d’exploitation :

Les charges d'exploitation (notées Q dans la règlementation) sont celles qui
résultent de l'usage des locaux par opposition au poids des ouvrages qui constituent
ces locaux, ou à celui des équipements fixes.
-ça inclut :
Les habitants – Le mobilier . –Tout ce qui contient un édifice.
3- Les charges climatiques :

Sous les tropique il faut tenir compte de la puissance des cyclones qui soulèvent les
structures

• SCHEMA DES CHARGES :

 4-Les fonctions assure par les fondation:
• La fondation doit remplir deux fonctions de base:
-Supporter la charge et la surcharge du support structurel
-Transférer ces charges et surcharges au sol dans des conditions
appropriées pour assurer la stabilité de la structure.

5-Les composants d’une fondation :

-Quelle que soit sa forme, la fondation est constituée de
trois parties plus au moins solidaires :
-La semelle qui, par sa surface d'appui repartit les charges
sur le sol.
-Le fut, lie à la semelle , transmet les charges.
-Le béton de propreté ,en béton pour éviter la souillure de la
semelle.
 6-Types de Fondations:
A-Fondations superficielles :
1-Les semelles isolées
2-Les semelles filantes
3-Les semelles sous voiles
4-Les semelles sous piliers
5-les semelles excentrées
6-Les radiers
B-Fondations profondes :
1-Pieux
2-Puits
7-Facteurs de choix du type de fondation :
-La nature de l'ouvrage à fonder : pont, bât. d'habitation, bât industriel, soutènement.....
-La nature du terrain : connaissance du terrain par sondages et définition des
caractéristiques
-Le site : urbain, campagne, montagne, bord de mer,...
-La mise en œuvre des fondations : terrain sec, présence d'eau,...
-Le type d'entreprise :matériel disponible et compétences,...
-Le coût des fondations : facteur important mais non décisif
6-A/Fondations superficielles :
-On appelle "fondation superficielles", toutes les fondations dont l'encastrement H dans
le sol n’excèdent pas quatre fois la largeur B de la semelle.*
-Lorsque les couches de terrain capables de supporter l'ouvrage sont à faible profondeur
:
 1. Semelles Isolées :
Ces semelles transmettent au sol les charges concentrées de piliers, de colonnes ou de
poteaux. La forme en plan est carrée ou rectangulaire, homothétique à la section du
pilier.
Très souvent, les semelles isolées sont reliées entre elles par des poutres horizontales
armées appelées LONGRINES. Elles assurent à la fois un entretoisement et évitent le
déversement des semelles.

Choix de la forme :
Plusieurs facteurs interviennent dans le choix de la forme à donner à une semelle isolée
(charge à reprendre, emplacement, nature de terrain, terrassement ...), mais en général
en donne aux semelles une forme en plan homothétique à celle des poteaux qu'elles
supportent.
2-Semelles Filantes :
-Selon la capacité portante du sol et l’intensité des charges de la structure à reprendre,
vous réaliserez des fondations superficielles (semelle isolée ou filante) ou
des fondations profondes.
La semelle beton filante (encore appelée semelle continue) est la fondation
superficielle la plus courante.
Elle est adaptée aux terrains suffisamment porteurs, lorsque le sol de résistant est
situé à moins de 3 mètres de profondeur.
Elle est peu profonde et est idéale pour reprendre des descentes de charge non
concentrées des constructions légères (fondation pour la construction d’une maison
par exemple).
3-Semelles continues sous voile :
Pour les semelles continues sous voile, il y a lieu
d'assurer une liaison par armatures verticales du
béton de la semelle avec celui du voile vertical.

4-Semelles continues sous piliers :

Si les semelles isolées ont des dimensions telles qu'elles se touchent presque dans
une direction, il est plus rationnel et plus avantageux de les relier de façon à former
une semelle filante.
Destinée à répartir la charge reçue par l'ensemble des piliers, la semelle doit être
surmonter par une longrine constituant une entretoise stabilisant l'ouvrage.
Il ne faut pas oublier la situation des longrines lors de l'établissement des plan de
canalisations.
5-Semelles excentrées:
Lorsqu’un mur ou un pilier sont fondés contre un
mur existant ou lorsqu'il s'agit de mur de
soutènement, il est nécessaire d' excentrer la
semelle sous le porteur
6-Radier :
Un radier est une dalle plane, constituant l’ensemble des fondations d’un bâtiment .
on distingue 2 types de radiers :
1-radier nervurés.
2-radier épais (plat) .
3-Radier champignon.
4-Radier vouté.

*les Cas d’utilisation des radiers inondables :
- mauvais sol
- trame serrée.
- charge excentrée sen rive.
- présence de sous sol.
- charges élevées.
 Les types de Radiers:
1- radier nervurés :
-Ce sont constitués de poutres et de poutrelles croisées
qui ont pour fonction de raidir la dalle . Ce type de
radier est préconisé lorsque la dalle plate n’est pas
suffisamment rigide en raison de son épaisseur pour
supporter des charges conséquentes.
2-radier épais (plat) :
-Ce sont les plus utilisés , ils sont appropriés aux
constructions d’emprise faible . Les porteurs prennent appui
directement sur la dalle - Les armatures principales en partie
supérieure de la dalle entre les murs Le radier est assimilable
à une dalle de béton armé de 20 à 35cm d’épaisseur Le radier
est conçue pour assurer la répartition des charges à la totalité
de la surface au sol , il est donc sollicité entièrement.
 3-Radier champignon :
-Dans le cas d'une construction ossaturée on peut traiter
le radier selon le principe des planchers champignons ; il
ne comporte pas de nervure, ce qui permet d'avoir une
surface plate et dégagée pour de grandes portées.

4-Radier vouté:
Les voûtes permettent d'augmenter les
portées (distance entre les éléments
porteurs) sans augmenter sensiblement
l'épaisseur du radier.
B-Les fondations profondes :

-Parfois, la nature du terrain ( présence d’argile, de vase, de sable ou de tourbe)  exige

que l’on mette en oeuvre des fondations profondes. Les fondations profondes sont
également nécessaires quand il faut reprendre des charges importantes ( ouvrages de
plusieurs étages, génie civil…).
Il s’agit de fondations dont la profondeur dépasse 3 mètres. Des puits,  des micro-pieux
ou des pieux peuvent être utilisés pour reprendre les charges et servir de base stable à
la construction.
 1-Les pieux:
-Ce sont des fondations minces et élancées utilisés pour transmettre des charges en
profondeur lorsque l’utilisation de fondations superficielles n’est pas économique ou
impossible.

-L’utilité des pieux :

-Dans les sols de fondation dits «mous», la charge d’un
bâtiment doit bien souvent être absorbée par des pieux.
Un pieu peut transmettre la charge soit par le
poinçonnement de son extrémité inférieure, soit par son
frottement le long de la paroi latérale. Le nombre de
pieux est déterminé par la charge de la structure, ainsi
que par la capacité moyenne que peut prendre en charge
chaque pieu du groupe.
 • Classification des pieux :
I-Selon le type et le lieu de fabrication :

1-Les pieux préfabriqués:

Ce sont des éléments en bois, en béton armé, en béton
précontraint ou en acier. Ils sont enfoncés dans le sol par
battage ou par vérin.
Les plus courants sont les pieux en béton armé. Ils sont
équipés d'une pointe en acier pour faciliter
l'enfoncement. De plus, leur tête est munie d'un casque
de battage en acier qui empêche le béton d'éclater sous
l'action des coups. Une fois en place, la tête du pieu qui
a encaissé les coupes (et qui est donc traumatisée) est
cassée: c'est le recépage.
2-Les pieux exécuté sur place:

Cette fois, le béton est coulé dans un trou

préalablement exécuté. Il existe plusieurs
méthodes:
- trou creusé à la tarière,
- pieu tubé avec tube récupéré ou non,
Tout comme pour les pieux préfabriqués, on
recèpe les tête de pieux finis car le béton le plus
haut est souvent mêlé à de la terre.

II-Selon la méthode de la mise en œuvre du pieu :

Pieux battus :
Ce sont des pieux soit façonnés à l’avance soit à
tube battu exécutés en place. Pour les premiers
il s’agit essentiellement de pieux en métal et de
pieux préfabriqués en béton armé, pour les
seconds de pieux battus moulés.

Pieux forés :
Leur exécution nécessite un forage préalable
exécuté dans le sol avec les outils appropriés
avec ou sans protection d’un tubage ou de boue
permettant d’assurer la stabilité des parois du
forage.
 2-Les puits:
-Les puits se placent en limite des deux domaines de fondations.
-Ils se rattachent, par le principe de réalisation, aux fondations profondes, mais sont
généralement calculés suivants les règles des fondations superficielles.
-La profondeur d'un puits en générale est au-dessous de 6 à 8 m (on peut descendre à
25 m dans les ponds, les quais ...).
-Ils sont bétonnés pleine fouille et ne comportent en général pas d'armature.
-La surface d'appui dépend du godet utilisé et varie en général de 60 x 120 à 120
x140.
-L'espacement entre les puits est variable selon les charges et la section adoptée, il
est en générale de 3 à 10 m

Pour accroître la force portante du pilier, ou encore lorsque la contrainte o' du terrain
d'assise est insuffisante, on élargit la base du puits en «patte d'éléphant».
SCHEMA SUR LES FONDATIONS
PROFONDES :
7-fondation sur sol en pente :
-Dans ce cas, la fondation est située à différentes hauteurs, et le rebord supérieur
peut exercer une pression sur le rebord inférieur qui n'a pas été dimensionné en
conséquence, ou peut commencer à coulisser dans son ensemble.
-Pour résoudre ce problème, il existe deux solutions:
-Soit suivre la pente 2/3 entre les 2 semelles.
- effectuez des étapes dans du gros béton.
 8-fondation-zone sismique :
-Recommandations :
Liaisonner entre eux les éléments de fondation de la structure porteuse.
Liaison entre la structure et ses fondations pour éviter les déplacements relatifs.
Emploi de fondations profondes inclinées interdit.
Les puits et les pieux doivent être obligatoirement armés.
Eviter les pieux flottants en zone sismique.
Les micro pieux sans tube, en barres scellées au coulis ne conviennent pas.
-Isolation Parasismique :
-L'isolation sismique est réalisée par des supports dont la rigidité horizontale est bien
inférieure à la rigidité structurelle. Ils sont placés entre la fondation et la superstructure,
entre le sous-sol et le rez-de-chaussée, ou entre le rez-de-chaussée et le rez-de-chaussée.
Ils permettent au déplacement horizontal relatif entre la superstructure et l'infrastructure
de découpler sa vibration. La superstructure doit être suffisamment solide.
Doivent être reliées à leur partie supérieure par un réseau
de longrines.
 9-Mis en œuvre des fondations:

Gare à l'eau ! Certains sous-sols sont

humides. Pour protéger la maison des infiltrations,
le constructeur prendra soin de poser un cuvelage.
Si les locaux sont habitables (salle de jeux, home-
cinema par exemple), on utilisera une membrane
industrielle assurant l’étanchéité des fondations.
Pour les caves et garages, un mortier et un enduit
hydrofuge seront nécessaires. Si le terrain est en
zone termitée, il fera l’objet d’un traitement
spécial pour éliminer ces insectes xylophages.
 Garde au gel. Un sol est dit gélif lorsque
l’eau qu’il contient, remontant par capillarité, gèle
en hiver. Si vos fondations reposent sur un tel sol,
l’eau, en gelant, va augmenter de volume. Avec un
risque de fissures à la clé. Cet inconvénient est
pallié par la garde au gel. Ce terme désigne le
niveau de profondeur des fondations à partir
duquel elles ne peuvent être soumises au gel et au
dégel. La garde au gel varie d’une région à l’autre.
En plaine, on compte 50 cm au minimum en climat
tempéré et jusqu'à 1 m en zone de gel sévère
(montagne). La réalisation des fondations est
spécifiée par les Documents techniques unifiés
13.12 et 13.3 du Centre scientifique et technique
du bâtiment.
10-Joint de rupture et joint de dilatation :
Définition : Les joints sont des dispositions constructives permettant de dissocier
des parties d'ouvrage

Les joints de tassement (rupture):

Les Joints de rupture(tassement) intéressent tout particulièrement les fondations et les
superstructures. Pour éviter un trop grand nombre de joints, on essaie de faire coïncider
avec les joints de dilatation.

Les joints de tassement s'imposent dans les cas suivant :

1. L'ouvrage est constitué par des volumes de hauteurs
différentes, transmettant à un même sol homogène des charges
très inégales.
C'est le cas, par exemple, de garages attenants à un ;immeuble.
2. L'ouvrage repose sur des fondations hétérogènes 3. L'ouvrage repose sur des fondations hétérogènes,
dans un terrain homogène. mais les niveau des bons sols se trouvent à des
Par exemple, une partie de l'ouvrage étant fondée sur altitudes différentes, ce qui entraîne des réactions
inégales
pieux et l'autre sur radier, les sollicitations au niveau
des fondations sont totalement différentes, même pour
des charges égales
4. L'ouvrage repose sur des fondations hétérogènes dans
un terrain à structure géologique hétérogène.
Il est préférable de rendre chaque groupe d'éléments
indépendant, même si les charges sont uniformes;
La séparation se fait en fonction des contraintes
admissibles respectives des couches intéressées
5. L'ouvrage existe et doit être agrandi ; le sol de
fondation a achevé de se tasser; la liaison des
fondations neuves et anciennes entraînerait des
désordres.

Joints de dilatation :
Permettent d'absorber les modifications
dimensionnelles de l'ouvrage provoquées par :
-Les effets de la température sur les matériaux
-La juxtaposition de matériaux ayant un
coefficient de dilatation différent
 -CONCLUSION :

-En architecture, la surface de la fondation est

très grande et les progrès sont presque quotidiens.
La fondation est une partie très importante du
bâtiment. Comme mentionné ci-dessus, elle peut
améliorer la durabilité et la qualité du bâtiment,
c'est donc la principale source de technologie.
