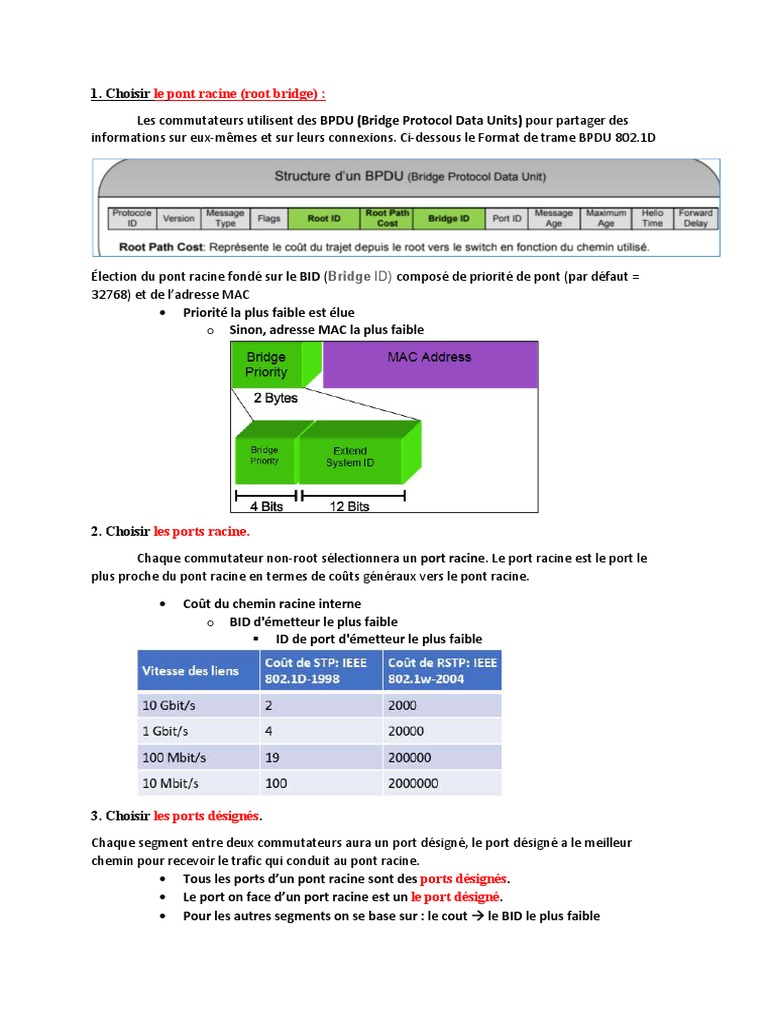

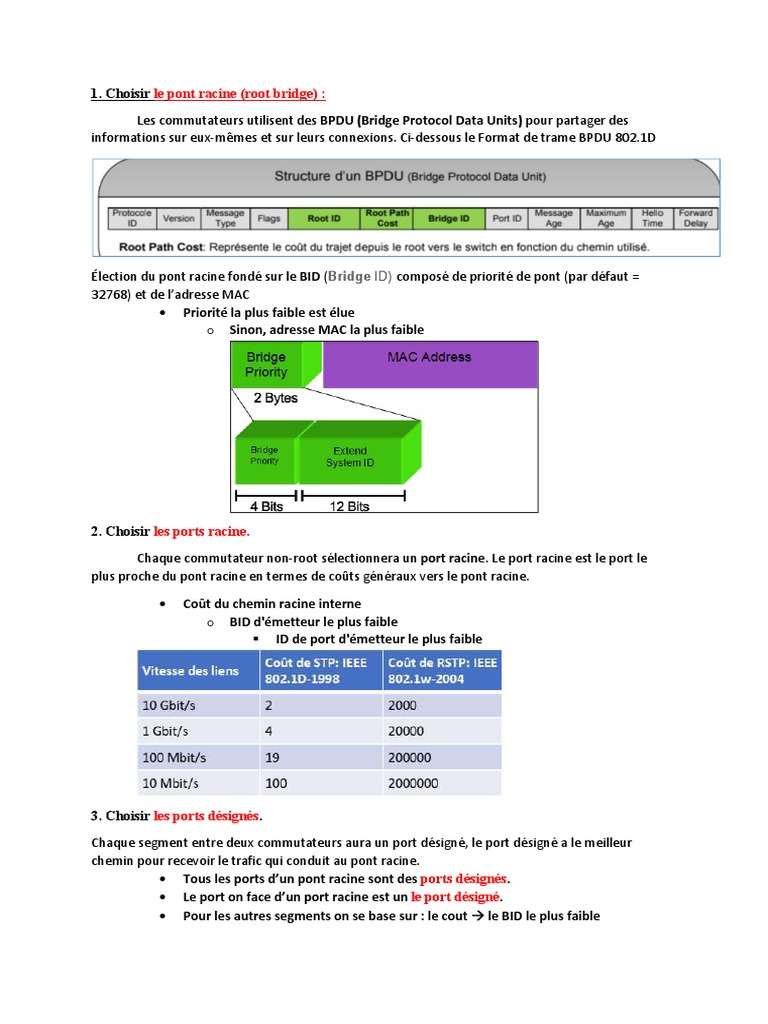

1.

Choisir le pont racine (root bridge) :

Les commutateurs utilisent des BPDU (Bridge Protocol Data Units) pour partager des
informations sur eux-mêmes et sur leurs connexions. Ci-dessous le Format de trame BPDU 802.1D

Élection du pont racine fondé sur le BID (Bridge ID) composé de priorité de pont (par défaut =
32768) et de l’adresse MAC
 Priorité la plus faible est élue
o Sinon, adresse MAC la plus faible

2. Choisir les ports racine.

Chaque commutateur non-root sélectionnera un port racine. Le port racine est le port le
plus proche du pont racine en termes de coûts généraux vers le pont racine.

 Coût du chemin racine interne

o BID d'émetteur le plus faible
 ID de port d'émetteur le plus faible

3. Choisir les ports désignés.

Chaque segment entre deux commutateurs aura un port désigné, le port désigné a le meilleur
chemin pour recevoir le trafic qui conduit au pont racine.
 Tous les ports d’un pont racine sont des ports désignés.
 Le port on face d’un port racine est un le port désigné.
 Pour les autres segments on se base sur : le cout  le BID le plus faible
4. Choisir des ports alternatifs (bloqués).
Si un port n'est pas un port racine ou un port désigné, il devient alors un port bloqué (ou alternatif).

Etats des ports STP

Types de protocoles STP (par défaut PVST+ sur switch Cisco)

Configuration Spanning Tree

Activer le spaning tree protocole (mode configuration globale) :

Configurer la priorité STP

Configurer le Root Bridge

Configurer le « cost » STP d’une interface

Afficher les informations STP

Modifier les compteurs STP
