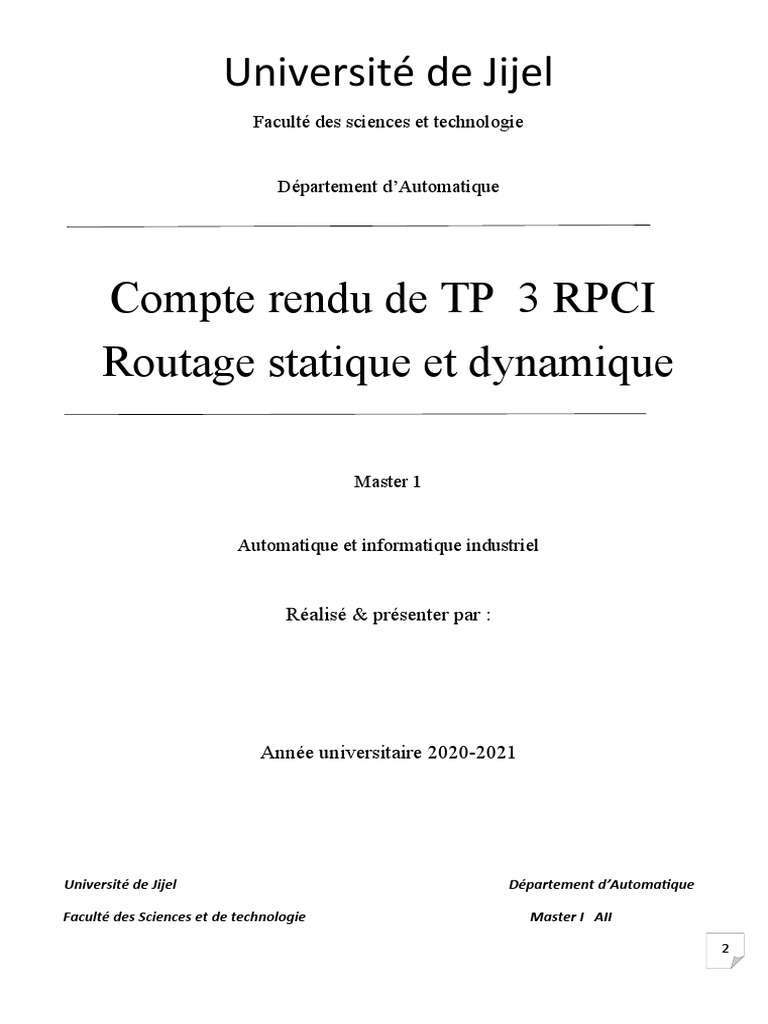

Université de Jijel

Faculté des sciences et technologie

Département d’Automatique

Compte rendu de TP 3 RPCI

Routage statique et dynamique

Master 1

Automatique et informatique industriel

Réalisé & présenter par :

Année universitaire 2020-2021

Université de Jijel Département d’Automatique

Faculté des Sciences et de technologie Master I AII

2
 Réseaux et protocoles de communication industrielle

TP N° 3: Routage statique et dynamique

1. Objectif du TP
L’objectif de ce TP est d’apprendre le Routage statique et dynamique

2. Premier routage
 Réalisez le réseau suivant :

 Configurez les interfaces des ordinateurs PC0, PC1, PC2, PC3 et le routeur R0.
 Activez les interfaces du routeur R0.
 Affichez la table de routage du routeur en utilisant la commande show ip route.

2
 Vérifiez la bonne communication entre PC0 et PC1, PC0 et R0, PC2 et PC3, PC2 et R0, PC0 et
PC2.
Expliquer pourquoi la communication est bonne pour les précédents tests.

 PC0 et PC1 : parce que ils appartiennent à même réseau.

 PC0 et R0  : parce que l’interface 0/0 du routeur possède l’adresse IP du même réseau de
PC0.
 PC2 et PC3  : parce que ils appartiennent à même réseau.
 PC3 et R0  : parce que l’interface 1/0 du routeur possède l’adresse IP du même réseau de PC3
 PC0 et PC2  : parce que le routeur est relié le réseau 192.168.0.0 avec 10.0.0.0
 Donnez le rôle du routeur dans le réseau précédent.
Le rôle du router est de relié les deux réseau,avec ses2interfaces : 192.168.0.1 et 10.0.0.1 .les
deux réseau communiquent parfaitement.

2
 Visualisez, à l’aide du mode simulation, le parcours de l’information partant du PC3 destination
PC1. Donnez les étapes successives nécessaires à cet acheminement, en précisant les adresses
IP et MAC.
 Etape 1  : Hub1 ( n’a pas d’adresse IP )) vers Hub1 ( n’a pas d’adresse IP )
 Etape 2  : Hub1 ( n’a pas d’adresse IP ) vers router0 ( F 0/1 : 192.168.0.1 / 255.255.255.0 )
 Etape 3  : routeur0 ( F 0/0 : 10.0.0.1 /255.0.0.0 ) vers Hub0 ( n’a pas d’adresse )
 Etape 4  : Hub0 (n’a pas d’adresse ) vers PC1 ( 10.0.0.0 / 255.0.0.0 )
 La réponse
 Etape 5  : PC1 ( 10.0.0.0 / 255.0.0.0 ) vers Hub0 (n’a pas d’adresse )
 Etape 6  : Hub0 (n’a pas d’adresse ) vers routeur0 ( F 0/0 : 10.0.0.1 /255.0.0.0 )
 Etape 7  : router0 ( F 0/1 : 192.168.0.1 / 255.255.255.0 ) vers Hub1 ( n’a pas d’adresse IP )
 Etape 8  : Hub1 ( n’a pas d’adresse IP ) vers Hub1 ( n’a pas d’adresse IP ) (information
transmise)

3. Routage statique

 Réalisez le réseau suivant :

 La liaison est une liaison série DTE

 Il faut sur une des deux interfaces séries positionnez l’horloge sur une valeur correcte (Clock
Rate : 4 000 000).
 Configurez les différentes interfaces.
 Testez la bonne communication entre PC0 et R0, PC0 et R4, PC0 et PC1.
 S’il n’y pas de communication possible, utilisez le mode simulation pour voir à partir de quels
éléments la communication n’est plus possible est expliquer pourquoi la communication est
impossible.

2
  La communication est impossible à partir de routeur R0, parce que il n’existe pas une
route vers le réseau 3.0.0.0 ce dernier est inconnu pour R0.
 Affichez les tables de routage des routeurs R0 et R4.

2
 Ajoutez les routes manquantes dans la table de routage (Routing Static) de chaque routeur
pour assurer une bonne communication entre les ordinateurs PC0 et PC1.
 Donnez les inconvénients du routage statique (routes définies par l’utilisateur)

 Inconvénient de l’adresse IP statique

- La configuration de réseaux de taille importante peut devenir assez longue et complexe, il

faut en effet connaitre l’intégralité de la topologie pour saisir les informations de manière
exhaustive et correcte pour que les réseaux communiquent entre eux. Cela peut devenir une
source d’erreur et de complexité supplémentaire quand la taille du réseau grandit.

- A chaque fois que le réseau évolue, il faut que chaque routeur soit au courant de l’évolution
par une mise à jour manuelle de la part de l’administrateur qui doit modifier les routes selon
l’évolution.

4. Routage dynamique

 Réalisez le réseau suivant

2
 Les liaisons entre routeurs sont des liaisons fibres optiques (Fiber)
 Configurez chacun des éléments en vous aidant schéma précédent :
 Complétez et ajouter les entrées suivantes dans la table RIP (Routing RIP) :
Routeur0 Routeur1 Routeur2 Routeur3 Routeur4
192.168.0.0 1.0.0.0 3.0.0.0 4.0.0.0 172.16.0.
0
1.0.0.0 2.0.0.0 4.0.0.0 5.0.0.0 2.0.0.0
3.0.0.0 5.0.0.0

 Explications : Pour les routeurs, la table RIP définit les réseaux sur lesquels les informations de
routage sont diffusées. En clair, le routeur0 diffuse (sur toutes ses interfaces) les numéros de
réseau sur lesquels il est connecté. Et vu que tous les autres routeurs font de même, chacun sait
qui est connecté sur qui et chacun sait où diffuser l’information.
 Testez la bonne communication entre PC0 et PC1. Utilisez le mode simulation pour savoir par
quel chemin (route) l’information circule.
 Mettez hors tension le routeur1 et testez la communication entre PC0 et PC1.
 Par quelle route l’information circule-t-elle ?

 L’information circule vers les routeurs 2 et 3 car le routeur 1 est éteint.

 Donnez les avantages d’un protocole de diffusion d’information de routage automatique (RIP).

 Les avantages sont :

- S’adapte automatiquement après une panne ou un ajout d’équipement.
- Sa grande simplicité de configuration et de déploiement.
