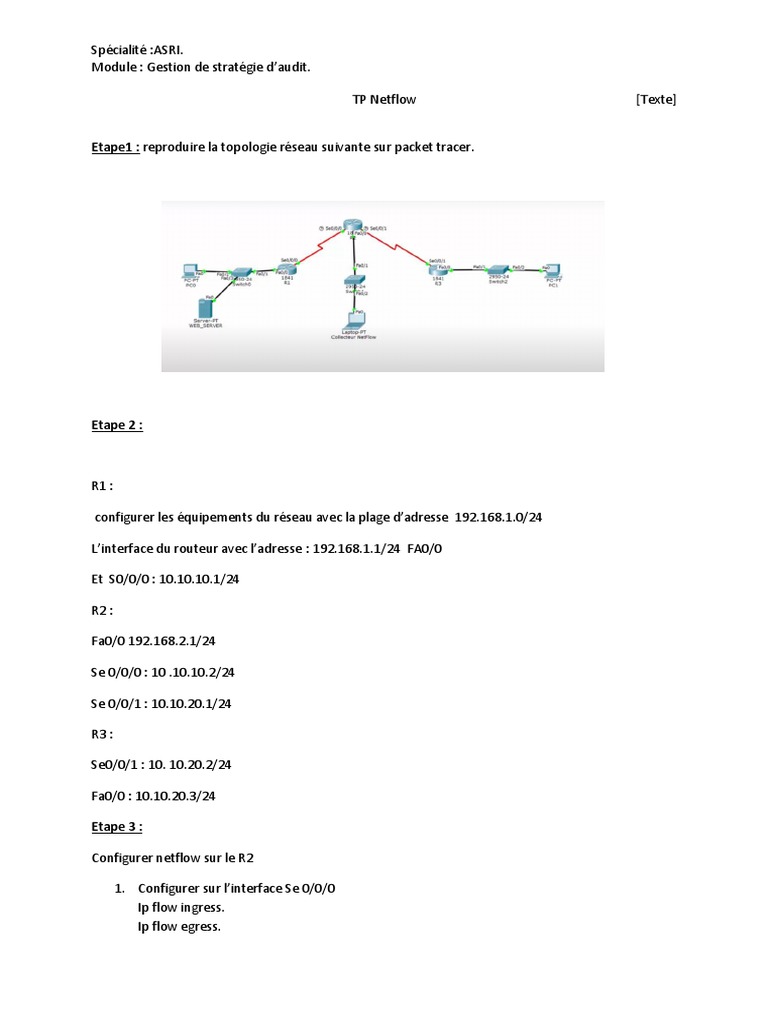

Spécialité :ASRI.

Module : Gestion de stratégie d’audit.

TP Netflow [Texte]

Etape1 : reproduire la topologie réseau suivante sur packet tracer.

Etape 2 :

R1 :

configurer les équipements du réseau avec la plage d’adresse 192.168.1.0/24

L’interface du routeur avec l’adresse : 192.168.1.1/24 FA0/0

Et S0/0/0 : 10.10.10.1/24

R2 :

Fa0/0 192.168.2.1/24

Se 0/0/0 : 10 .10.10.2/24

Se 0/0/1 : 10.10.20.1/24

R3 :

Se0/0/1 : 10. 10.20.2/24

Fa0/0 : 10.10.20.3/24

Etape 3 :

Configurer netflow sur le R2

1. Configurer sur l’interface Se 0/0/0

Ip flow ingress.
Ip flow egress.
 2. Configurer sur l’interface Se 0/0/1
Ip flow ingress.
Ip flow egress.

Etape 4:

Configurer le collecteur NETFLOW au niveau du routeur R2 avec la commande :

Ip flow-export destination @IP collecteur N° port

Etape 5 :

Déterminer la version de NETFLOW (packet tracer propose que la version 9)

Ip flow-export version 9

Etape 6 :

Sauvegarder la configuration avec : DO WR

Etape 7 :

pour afficher les paquets on utilise la commande

show ip cache flow

remarque :

voici des commandes non utilisable sur Packet Tracer

show ip interface (montre les interfaces configurés).

Show ip flow export ( données exploitation de netflow).
