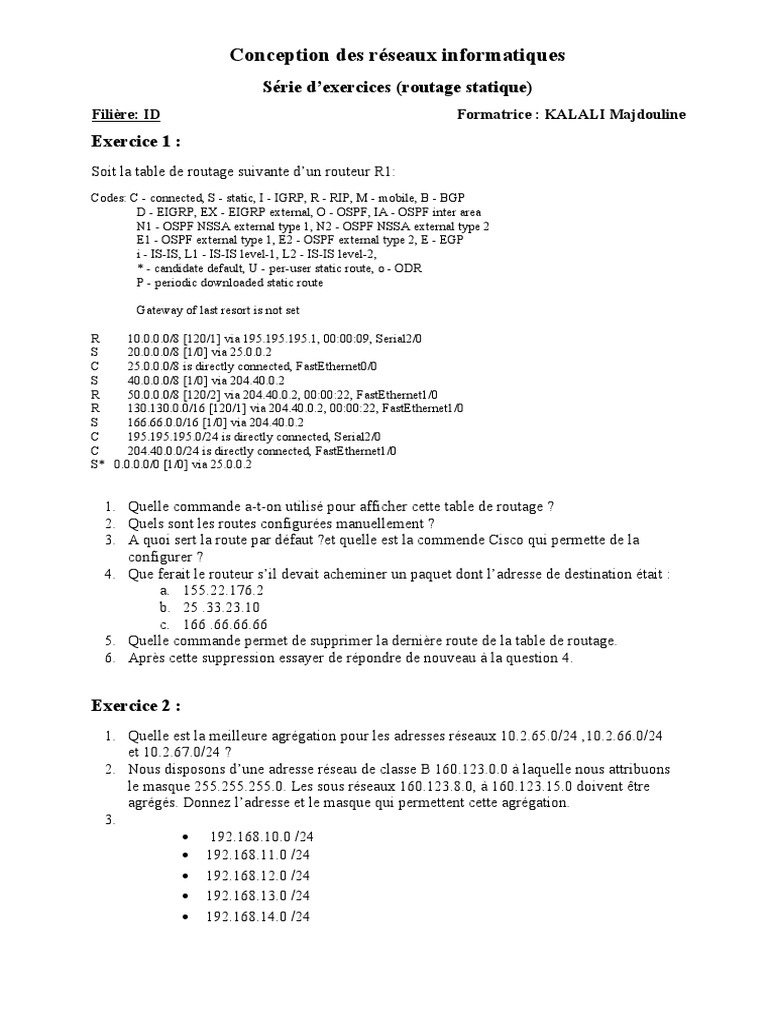

Conception des réseaux informatiques

Série d’exercices (routage statique)

Filière: ID Formatrice : KALALI Majdouline
Exercice 1 :
Soit la table de routage suivante d’un routeur R1:
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route

Gateway of last resort is not set

R 10.0.0.0/8 [120/1] via 195.195.195.1, 00:00:09, Serial2/0

S 20.0.0.0/8 [1/0] via 25.0.0.2
C 25.0.0.0/8 is directly connected, FastEthernet0/0
S 40.0.0.0/8 [1/0] via 204.40.0.2
R 50.0.0.0/8 [120/2] via 204.40.0.2, 00:00:22, FastEthernet1/0
R 130.130.0.0/16 [120/1] via 204.40.0.2, 00:00:22, FastEthernet1/0
S 166.66.0.0/16 [1/0] via 204.40.0.2
C 195.195.195.0/24 is directly connected, Serial2/0
C 204.40.0.0/24 is directly connected, FastEthernet1/0
S* 0.0.0.0/0 [1/0] via 25.0.0.2

1. Quelle commande a-t-on utilisé pour afficher cette table de routage ?

2. Quels sont les routes configurées manuellement ?
3. A quoi sert la route par défaut ?et quelle est la commende Cisco qui permette de la
configurer ?
4. Que ferait le routeur s’il devait acheminer un paquet dont l’adresse de destination était :
a. 155.22.176.2
b. 25 .33.23.10
c. 166 .66.66.66
5. Quelle commande permet de supprimer la dernière route de la table de routage.
6. Après cette suppression essayer de répondre de nouveau à la question 4.

Exercice 2 :
1. Quelle est la meilleure agrégation pour les adresses réseaux 10.2.65.0/24 ,10.2.66.0/24
et 10.2.67.0/24 ?
2. Nous disposons d’une adresse réseau de classe B 160.123.0.0 à laquelle nous attribuons
le masque 255.255.255.0. Les sous réseaux 160.123.8.0, à 160.123.15.0 doivent être
agrégés. Donnez l’adresse et le masque qui permettent cette agrégation.
3.
 192.168.10.0 /24
 192.168.11.0 /24
 192.168.12.0 /24
 192.168.13.0 /24
 192.168.14.0 /24
  192.168.15.0 /24
 192.168.16.0 /24
 192.168.17.0 /24

Peut-on agréger ces adresses par 192.168.8.0 /21 ? Expliquez votre réponse et donnez une
autre possibilité pour agréger 8 adresses réseaux si cette proposition est incorrecte.

Exercice 3 :
L’administrateur du réseau suivant a configuré le routage manuellement pour réussir la
communication entre les différents équipements du réseau.

R2
R3

R1

R4

1. Donnez la table de routage des différents routeurs en précisant le type d’apprentissage de

chaque route.
2. Peut-on optimiser les tables de routage.

Exercice 4 :
1) Topologie étudiée
2) Questions

a. Quelle commande vous permet de créer une route statique sur un routeur ?
b. Quelle est la distance administrative d’une route statique ?
c. Supposons qu’aucun protocole de routage n’a été configuré sur la topologie étudiée. A
l’aide d’uniquement 3 routes statiques sur l’ensemble de la topologie, faites en sorte
que :
 Les réseaux 192.168.1.0 et 192.168.2.0 puissent communiquer entre eux.
 Chacun de ces deux réseaux aient accès à Internet.
d. Donnez les commandes que vous auriez utilisées pour configurer chacun des routeurs.
