Lycée Technique Alkhawarizmi Safi

Classes de Préparation du Brevet de Technicien Supérieur (BTS)

Filière : SYSTEMES ET RESEAUX INFORMATIQUES (SRI)
Savoir S3.4 Accès au réseau étendu
Activité : TD PPP & Frame Relay

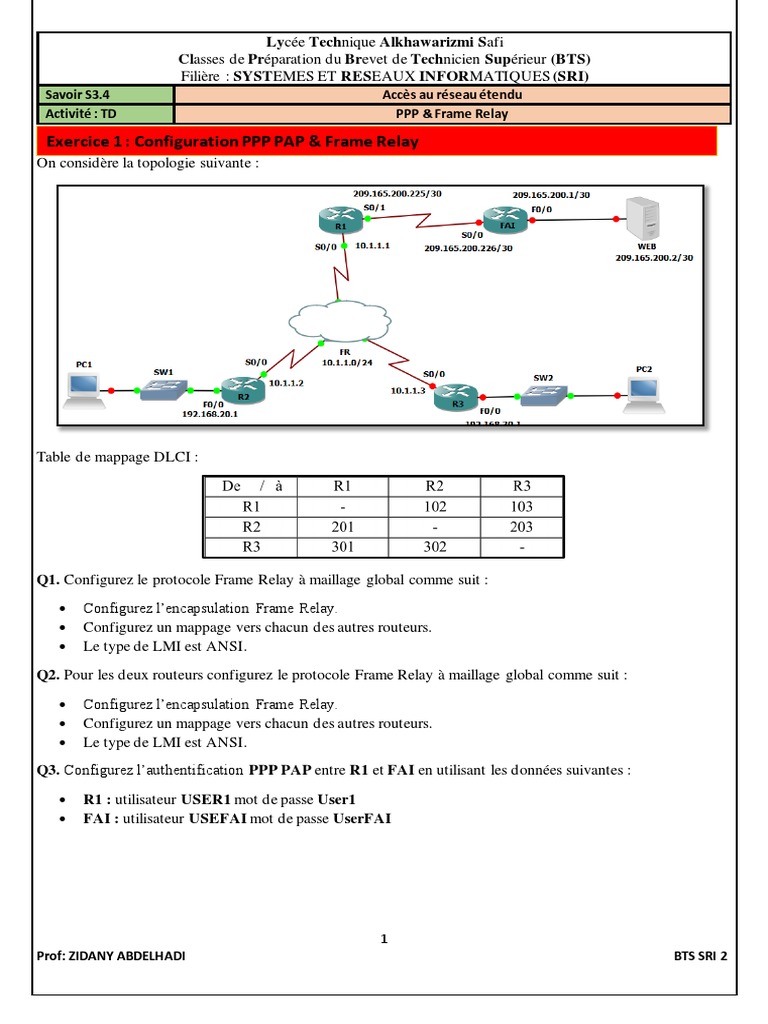

Exercice 1 : Configuration PPP PAP & Frame Relay

On considère la topologie suivante :
III.

Table de mappage DLCI :

Q1. Configurez le protocole Frame Relay à maillage global comme suit :

• Configurez l’encapsulation Frame Relay.
• Configurez un mappage vers chacun des autres routeurs.
• Le type de LMI est ANSI.
Q2. Pour les deux routeurs configurez le protocole Frame Relay à maillage global comme suit :

• Configurez l’encapsulation Frame Relay.

• Configurez un mappage vers chacun des autres routeurs.
• Le type de LMI est ANSI.
Q3. Configurez l’authentification PPP PAP entre R1 et FAI en utilisant les données suivantes :

• R1 : utilisateur USER1 mot de passe User1

• FAI : utilisateur USEFAI mot de passe UserFAI

1
Prof: ZIDANY ABDELHADI BTS SRI 2
 Exercice 2 : Configuration PPP CHAP & Frame Relay point à point
On considère le réseau de la topologie suivante :
IV.

Q1. Configurez l’authentification PPP CHAP entre R1 et FAI.

Q2. Configurez le routeur R1 de telle sorte qu’il utilise des sous-interfaces. DLCI 102 est utilisé pour
communiquer de R1 à R2, tandis que DLCI 103 est utilisé pour communiquer de R1 à R3.
Q3. Configurez le routeur R2 de telle sorte qu’il utilise des sous-interfaces. DLCI 201 est utilisé pour
communiquer de R2 à R1, tandis que DLCI 203 est utilisé pour communiquer de R2 à R3.
Q4. Configurez le routeur R3 de telle sorte qu’il utilise des sous-interfaces. DLCI 301 est utilisé pour
communiquer de R3 à R1, tandis que DLCI 302 est utilisé pour communiquer de R3 à R2.

Exercice 3 : Configuration PPP multiliaison

On s’intéresse dans cette partie à la configuration des liaisons étendues de la topologie suivante :
V.

Q1. Quelle sont les différences entre les protocoles HDLC et PPP
Q2. À quoi peut servir la double liaison série entre le routeur R1 et le routeur R2.
Q3. Écrire la séquence de commandes IOS CISCO permettant de configurer les deux interfaces S0/0 et S0/1 du
routeur R1 en mode PPP Multilink avec l’adresse IP 192.168.10.9/30.

Exercice 4 : Configuration Frame Relay

On considère la topologie suivante :
VI.

2
Prof: ZIDANY ABDELHADI BTS SRI 2
Q1. Indiquer le type et la nature du réseau Frame Relay utilisé.
Q2. Quelle différence existe entre une liaison Frame Relay PVC et liaison Frame Relay SVC.
Q3. Commenter les commandes IOS CISCO suivantes :

Q4. La séquence de commande IOS CISCO permet la configuration Frame Relay avec des sous interfaces point
à point de R3 vers les routeurs des LAN 1 et 2.

Q4.1. Compléter le tableau suivant comme il est indiqué.

Q4.2. Citer une cause qui nécessite la création d’interfaces virtuelles.

3
Prof: ZIDANY ABDELHADI BTS SRI 2
