TP 7 : REGIME TT

Fonction : Formation Objectifs Capacités

Connaissances : Modeliser une protection en régime
S853 :Régime de neutre TT.

RESSOURCES : Logiciel Matlab et séquence

TRAVAIL DEMANDÉ :

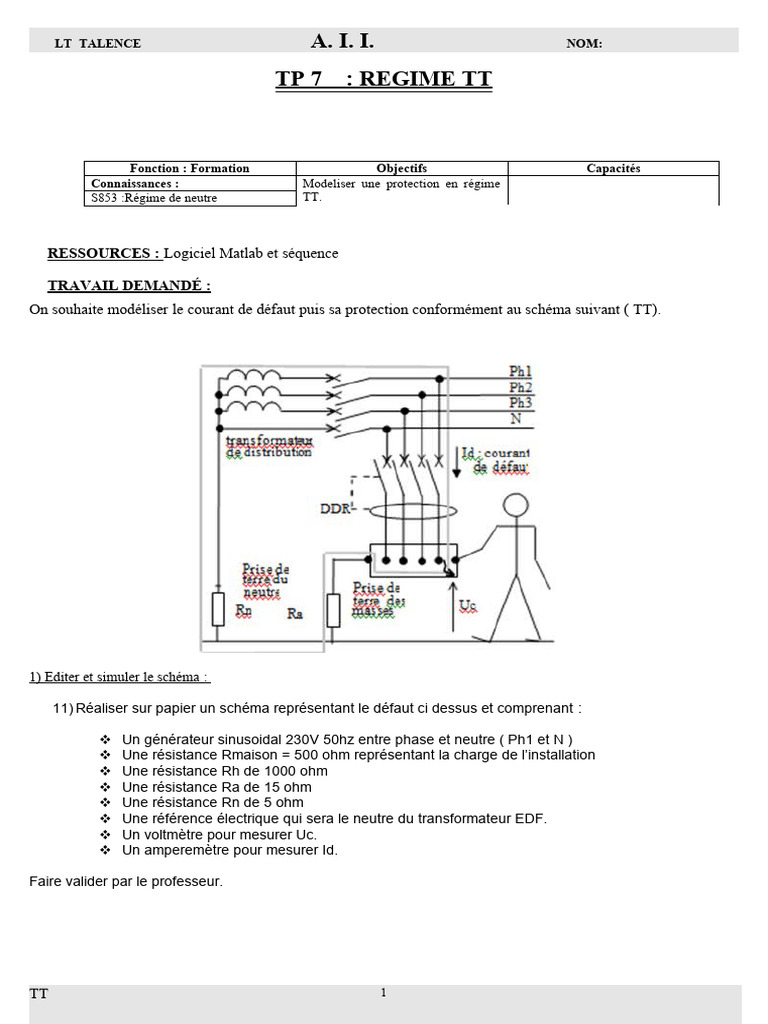

On souhaite modéliser le courant de défaut puis sa protection conformément au schéma suivant ( TT).

1) Editer et simuler le schéma :

11) Réaliser sur papier un schéma représentant le défaut ci dessus et comprenant :

 Un générateur sinusoidal 230V 50hz entre phase et neutre ( Ph1 et N )

 Une résistance Rmaison = 500 ohm représentant la charge de l’installation
 Une résistance Rh de 1000 ohm
 Une résistance Ra de 15 ohm
 Une résistance Rn de 5 ohm
 Une référence électrique qui sera le neutre du transformateur EDF.
 Un voltmètre pour mesurer Uc.
 Un amperemètre pour mesurer Id.

Faire valider par le professeur.

TT 1
 LT TALENCE A. I. I. NOM:
12) Lorque le schéma sera validé par le professeur, éditer le sous Matlab en tenant compte des informations suivantes :

 Le generateur sinusoidal AV voltage source sera paramétré correctement ( amplitude et pulsation)

 Le solver sera paramétré en temps fixe avec un pas de 0.0001 s
 Pour mesurer la valeur efficace on utilisera le bloc RMS qui sera paramétré en fréquence ( 50 hz )
 On ajoutera un bloc powergui qui permet d’utiliser le bloc RMS.
 On n’oubliera pas d’ajouter un solver.
 On ajoutera un scope pour visualiser la sinusoide
Corrigé :

13) Simuler sur 0.06 s et noter les résultats de Id et Uc. Id = 11.46 A et Uc = 171.9 V.

14) Calculer les valeurs théoriques de Id et Uc puis comparer.

Uc = 14.7 x 230 / ( 14.7 + 5 ) = 171.83V
Id = 230 / ( 14.77 + 5 ) = 11.63 A

15) En consultant le tableau suivant indiquer si la tension est dangeureuse. Quel dispositif faut il ajouter ?
Oui un différentiel.

Tension UL Tension eff en alternatif (V) Continu (V) Exemples

U2 50 120 Locaux d'habitation, de bureaux
U3 25 50 Locaux mouillés, chantiers
U4 12 25 Piscines, volume enveloppe en salle d'eau

1) Editer et simuler la protection :

11) Ouvrir puis simuler le schema suivant (TPETT212). Quelle grandeur est mesurée par les deux amperemètres et
fonctions associées ? Pourquoi la mesure t’on ?
Différence des courants pour la protection.

TT 2
 LT TALENCE A. I. I. NOM:

12) Rajouter au schéma précédent Rh ,Rn et Ra comme ci-dessous ( TPETT213) . Simuler et commenter la valeur du
display
C’est le courant de défaut.

TT 3
 LT TALENCE A. I. I. NOM:

13) Ouvrir puis simuler le schema suivant ( TPETT24).Observer les chronogrammes. Expliquer comment on simule la
protection différentielle. Indiquer le calibre du différentiel et le temps d’apparition du défaut.
Calibre 0.4A et 0.02s
