Université de Monastir A.U.

: 2023-2024
Faculté des Sciences de Monastir
Services des réseaux
Département des Sciences de l'Informatique
GLSI2
Enseignant responsable: Ons Mabrouk

TP n°2: VLAN

Objectif: permettre au trafic VLAN de se propager entre les commutateurs

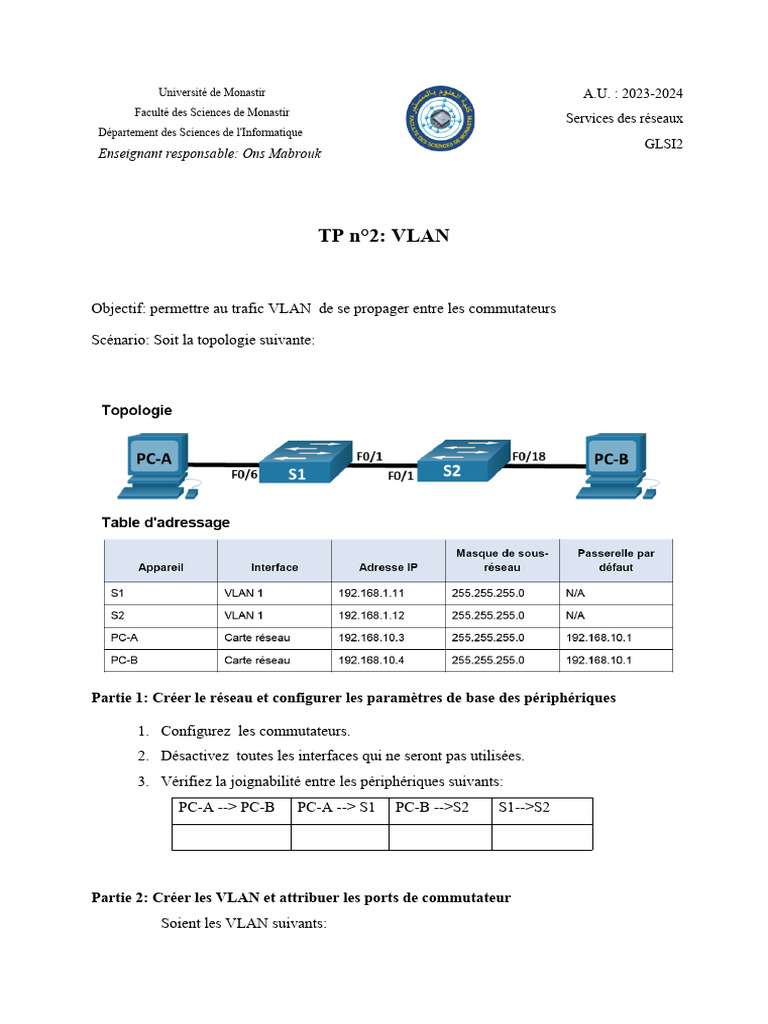

Scénario: Soit la topologie suivante:

Partie 1: Créer le réseau et configurer les paramètres de base des périphériques

1. Configurez les commutateurs.

2. Désactivez toutes les interfaces qui ne seront pas utilisées.
3. Vérifiez la joignabilité entre les périphériques suivants:
PC-A --> PC-B PC-A --> S1 PC-B -->S2 S1-->S2

Partie 2: Créer les VLAN et attribuer les ports de commutateur

Soient les VLAN suivants:
 VLAN id VLAN name
VLAN de gestion 99 Management

VLAN d'opération 10 Operations

VLAN parking_Lot 20 Parking_Lot

VLAN natif 1000 Native

1. Créez les VLAN sur les commutateurs.

2. Afficher la liste des VLAN sur S1.
Quel est le VLAN par défaut?
Quels sont les ports attribués au VLAN par défaut?
3. Attribuez PC-A au VLAN d'opération. Vérifiez que le port est bien attribué à ce
VLAN
4. Déplacez l'adresse IP de commutateur S1 vers le VLAN 99.
5. Exécutez la commande show ip interface brief.
6. Attribuez PC-B au VLAN d'opération.
7. Supprimez l'adresse IP du VLAN 1 sur S2.
8. Associer la SVI du commutateur S2 au VLAN de gestion.
9. Exécutez la commande show vlan brief pour vérifier que le port est attribué au
VLAN de gestion
10. S1 peut-il envoyer une requête ping vers S2? Expliquez votre réponse.
11. PC-A peut-il envoyer une requête ping à PC-B? Expliquez votre réponse.

Partie 3: Mettre à jour les attributions des ports VLAN et la base de données VLAN

1. Sur S1, attribuez les interfaces F0/11 – 24 au VLAN 99.

2. Exécutez la commande show vlan brief pour vérifier les attributions de VLAN.
3. Réattribuez les interfaces F0/11 et F0/21 au VLAN 10.
4. Vérifiez que les attributions de VLAN sont correctes.
5. supprimer l'appartenance de l'interface F0/24 au VLAN 99.
6. Assurez-vous que la modification de VLAN a été effectuée.
À quel VLAN le port F0/24 est-il maintenant associé?

Partie 4: Configurer un trunk 802.1Q entre les commutateurs

Étape 1: Utilisez le protocole DTP pour initier le trunking sur F0/1.
1. Configurez F0/1 sur S1 pour négocier le mode trunk.
 2. Exécutez la commande show vlan brief sur S1 et S2.

3. Exécutez la commande show interfaces trunk pour afficher les interfaces en mode
trunk.

4. Assurez-vous que le trafic VLAN circule sur l'interface trunk F0/1.

S1 peut-il envoyer une requête ping vers S2?

PC-A peut-il envoyer une requête ping à PC-B?

Étape 2: Configurez manuellement l'interface trunk F0/1.

1. Modifiez le mode de port de commutateur (switchport) sur l'interface F0/1 de

manière à imposer le trunking. Veillez à effectuer cette opération sur les deux
commutateurs.

2. Vérifier la configuration du trunk.

3. Modifiez la configuration du trunk sur les deux commutateurs en changeant le

VLAN natif de VLAN 1 à VLAN 1000.

4. Exécutez la commande show interfaces trunk pour afficher le mode trunk. Notez
que les informations du VLAN natif sont mises à jour.
