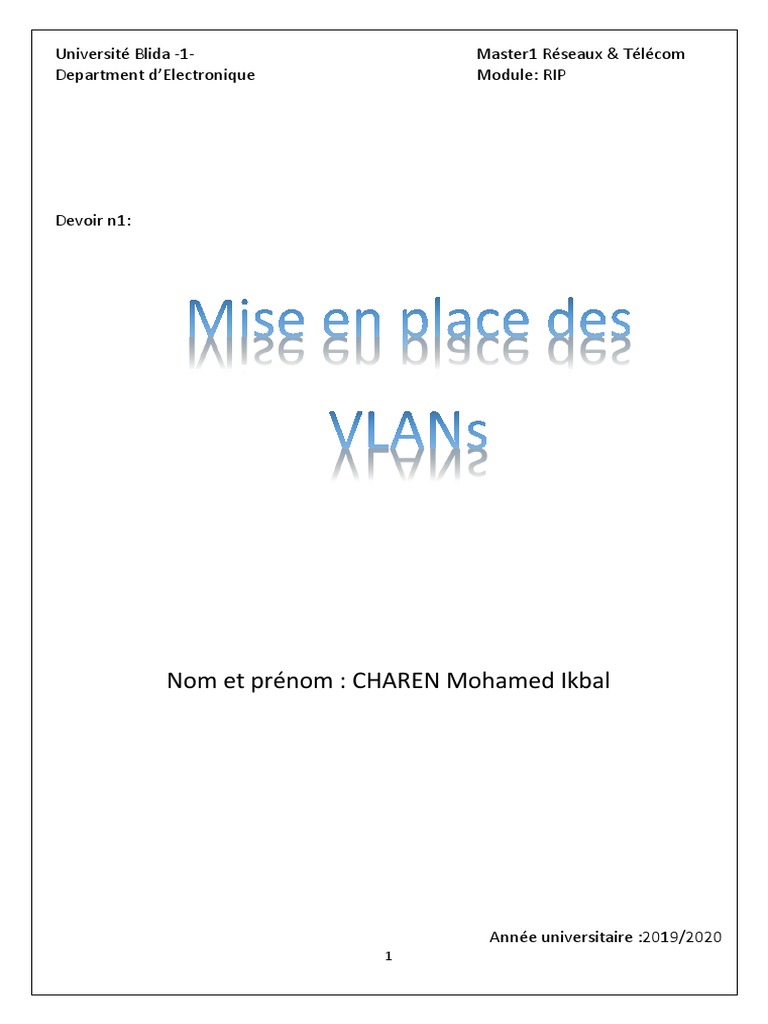

Université Blida -1- Master1 Réseaux & Télécom

Department d’Electronique Module: RIP

Devoir n1:

Nom et prénom : CHAREN Mohamed Ikbal

Année universitaire :2019/2020

1
 I. Introduction :
a- Définition de VLAN :
Un réseau local virtuel, communément appelé VLAN (pour Virtual LAN), est un réseau
informatique logique indépendant. De nombreux VLAN peuvent coexister sur un même
commutateur réseau.
b- Intérêt des VLAN :
Les VLANs présentent les intérêts suivants :
• Améliorer la gestion du réseau.
• Optimiser la bande passante.
• Séparer les flux.
• Segmentation : réduire la taille d'un domaine de broadcast,
• Sécurité : permet de créer un ensemble logique isolé pour améliorer la sécurité.
Le seul moyen pour communiquer entre des machines appartenant à des VLAN
différents est alors de passer par un routeur.

II. Solution de problème :

Premièrement on va implémenter le model suivant :

Ce model contient l’architecture de réseaux sans indiquer les postes d’utilisateur

1- Configuration de switches :
2
a- Pour le switch central :
1) Définir les port 1-2-3 en mode trunk pour communiqué avec les switchs des étages :

2) Déclaration des VLAN et donné pour chaque VLAN le nom correspondant :

3) Implémentation des serveurs en leur VLAN :

b- Pour les switchs des étages :

1) Déclaration des VLAN et donné pour chaque VLAN le nom correspondant :

2) Implémentation des postes a les VLANs correspondent comme suit :

➢ Ports 1 jusqu’à 6 ====➔ vlan 110 ADMINISTRATIF
➢ Ports 7 jusqu’à 12 ====➔ vlan 120 DEVELOPPEMENT
➢ Ports 13 jusqu’à 18 ====➔ vlan 130 COMMERCIAL
➢ Ports 19 et 20 ====➔ vlan 1 par default

3
 3) Définir les ports de 21 jusqu’à 24 en mode trunk pour communiqué avec les autre
switchs :

2- Explication de montage :
Premièrement j’implémente le premier switch « Cisco 2960 » qui est le switche central et
le configure comme j’ai meusienne dans la première étape
Apre en ramené 3 serveurs et les connecté en ports fa0/4 et fa0/5 et fa0/6

Apre en ramené 3 switche « Cisco 2960 » et les connecté en ports fa0/1 et fa0/2 et fa0/3
Et de l’autre coté j’ai connecté les switches dans le port 21 de chaque switch car on a
défini les ports 21 jusqu’à 24 au mode trunk (communication avec switch)

4
 3- Vérification de communication entre les postes de
même service :
• On connecte 2 PCs dans le switch d’étage 1 dans les ports : fa0/1 et fa0/2

Ils sont dans le même VLAN

Alor normalement la communication et possible.
Mais premièrement on les donne les adresse IP suivant 192.168.110.1
pour PC0 et 192.168.110.2 :

Maintenant on test la connexion par l’enveloppe :

La connexion et possible

5
 Si on déplace le PC1 de port fa0/2 vers le port fa0/7
qui est de vlan 120 on remarque que :

La connexion est impossible malgré ils ont le même net ID car les postes ne sont pas
appartenus au même VLAN.
• Maintenant on essaye avec 2 switch déférent
On déplace le poste PC1 vert le switch d’étage 2 et on le connecte dans le port fa0/1

Vérification de connexion :

La connexion est possible

Si on déplace vers le port fa0/7 de
switch Etage 2 :

6
La connexion est impossible.

4- Conclusion :
On conclure que les VLANs sont bien étanches et la communication entre un VLAN et un
2em VLAN est impossible meme les postes sont le même net ID.
