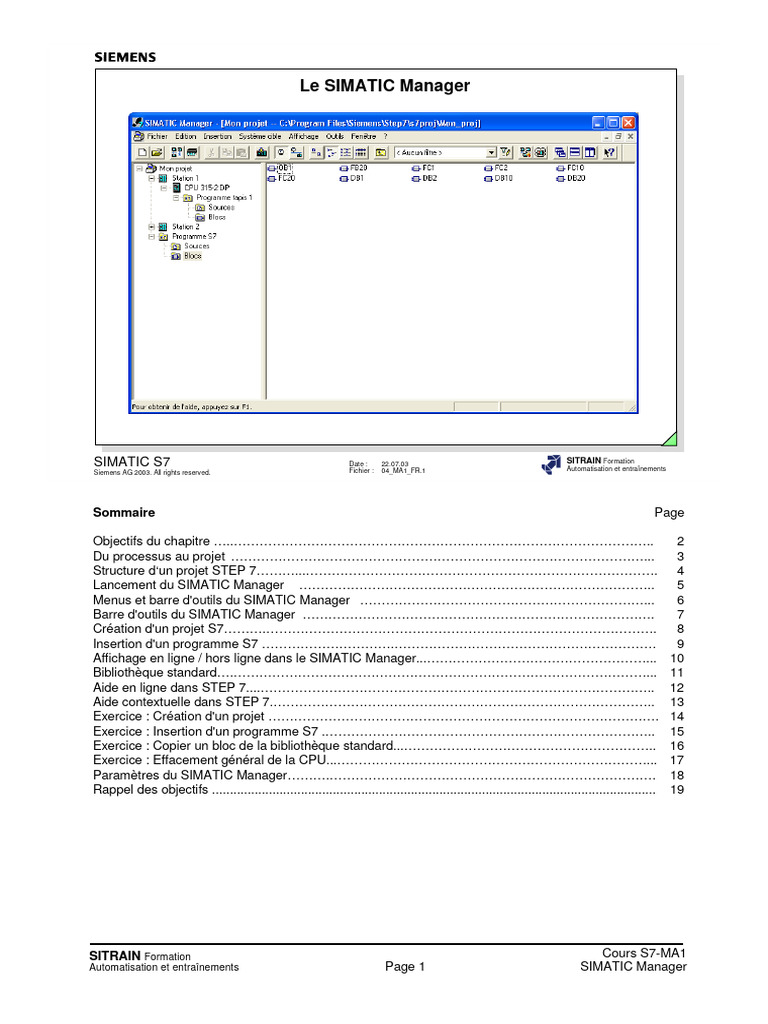

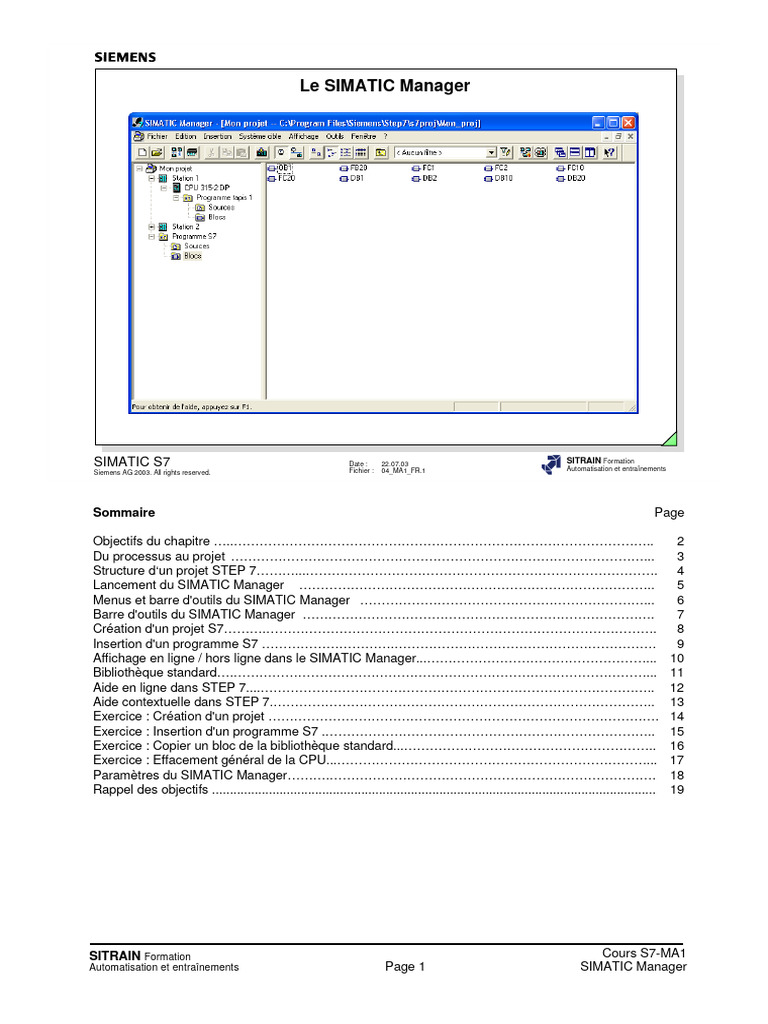

Le SIMATIC Manager: Sommaire
Le SIMATIC Manager: Sommaire
Sommaire Page
SIMATIC Manager
Matériel
FB21
OB1
Processus Logiciel
Matériel et logiciel Chacune de ces tâches requiert un paramétrage matériel et logiciel spécifique :
• Matériel :
- Nombre et types d'entrées / sorties
- Nombre et types de modules
- Nombre de châssis
- Performances et types de CPU
- Systèmes de contrôle-commande
- Systèmes de mise en réseau
• Logiciel :
- Structure du programme
- Sauvegarde des données pour le processus d'automatisation
- Données de configuration
- Données de communication
- Documentation du programme et du projet.
Projet Dans SIMATIC S7, les paramètres matériels et logiciels d'un processus
d'automatisation sont gérés au sein d‘un projet. Ce projet englobe le matériel
nécessaire (+ configuration), la mise en réseau (+ configuration), l'ensemble des
programmes et des données requis pour mettre en oeuve une solution
d'automatisation.
Multi-projet On entend par multi-projet le dossier qui regroupe tous les projets et
bibliothèques d’une solution d’automatisation. Il contient un ou plusieurs projets
STEP7 et éventuellement, des bibliothèques. La solution d’automatisation dans
son ensemble peut ainsi être subdivisée en plusieurs projets, ce qui en accroît
la lisibilité. Les projets d’un multi-projet peuvent contenir des objets en
interrelation avec d’autres projets (par exemple des liaisons S7 valides sur
plusieurs projets).
Structure d'un projet Dans un projet, les données sont mémorisées sous forme d'objets. La
présentation arborescente des objets rend compte de la hiérarchie logique du
projet. La représentation hiérarchique du projet à l'écran est similaire à celle de
l'Explorateur Windows. Seules les icônes présentent un aspect différent.
ou
Interface utilisateur Le SIMATIC Manager gère les objets S7, comme les projets et les programmes
utilisateurs.
En ouvrant un objet, vous activez l'outil approprié à son traitement. Un double
clic sur un bloc de programme permet de lancer l'éditeur de programme et donc
de traiter ce bloc (démarrage orienté objet).
Nota L'aide en ligne sur la fenêtre active peut être obtenue en appuyant sur la touche
de fonction F1.
Barre
de titre
Barre
de menu
Barre d‘outils
Barre d‘état
Barre
des tâches
Barre de titre La barre de titre contient le titre de la fenêtre et les boutons permettant de la
modifier.
Barre de menu La barre de menu renferme tous les menus disponibles dans la fenêtre active.
Barre d'outils La barre d'outils contient des icônes représentant les commandes de menu les
plus fréquemment utilisées. Ces icônes sont explicites.
Barre d'état La barre d'état affiche l'état actif et des informations contextuelles.
Barre des tâches La barre des tâches contient des boutons représentant les applications et les
fenêtres ouvertes.
La barre des tâches peut être déplacée sur l'écran à l'aide du bouton gauche de
la souris.
Partenaires accessibles
Carte mémoire S7
Chargement dans l‘automate
Définition du filtre
Appel du filtre
Simulation de modules (S7-PLCSIM)
Configuration des réseaux (Netpro)
Disposition des fenêtres
Entrez le nom
du projet dans
cette zone et
valider par
"OK"
Création d'un projet Sélectionnez la commande Fichier -> Nouveau ou cliquez sur l'icône
dans la barre d'outils. Vous accédez à la boîte de dialogue "Nouveau" qui
permet de créer un nouveau projet ou une nouvelle bibliothèque.
Entrez le nom de votre projet dans la zone de saisie "Nom" et validez-le par
"OK".
Nota 1. Le chemin d'accès défini dans le SIMATIC Manager sous Outils ->
Paramètres s'affiche dans le champs "Destination (chemin)".
Insertion d'un Pour ajouter un nouveau programme au projet actif, sélectionner Insertion ->
programme Programme -> Programme S7.
Hors ligne Dans l'affichage hors ligne, la fenêtre de projet du SIMATIC Manager montre la
structure du projet qui est mémorisée sur le disque dur de la console de
programmation.
Le dossier "Programme S7" contient les objets "Sources" et "Blocs".
Le dossier "Blocs" regroupe les données système générées lors de la
configuration matérielle et les blocs créés à l'aide de l'éditeur CONT/LIST/LOG.
Hors ligne.
Introduction Les bibliothèques servent à mémoriser des blocs réutilisables. Ces blocs
peuvent être copiés dans une bibliothèque à partir de projets existants ou créés
directement dans la bibliothèque indépendamment de tout projet.
Standard Une bibliothèque standard est installée avec STEP 7, accessible depuis le
Library SIMATIC Manager ("Ouvrir->Bibliothèque ») ou l’éditeur de programme. La
bibliothèque contient les programmes suivants :
Communication Blocs (FC) destinés, dans le S7-300, à la communication entre la CPU et la
Blocks périphérie décentralisée via des processeurs de communication.
Organization Blocks Blocs d'organisation (OB).
S5-S7 Converting Blocs reproduisant les blocs fonctionnels standard STEP 5 et assurant la
Blocks conversion de programmes STEP 5.
IEC Function Blocks Blocs fonctionnels IEC (IEC : International Electrotechnical Commission), pour
le traitement de la date et de l’heure, les chaînes de caractères et la sélection
du maximum et du minimum.
Mots clés Les textes d'aide contiennent des mots clés surlignés en vert et soulignés d'un
pointillé. Si vous cliquez dessus, vous en obtenez la définition correspondante.
Touche de fonction F1
Aide contextuelle L'aide contextuelle fournit des informations spécifiques sur l‘objet sélectionné. Il
peut s‘agir d‘informations sur une fonction système ou sur une opération LIST
dans un bloc.
Appel L‘aide contextuelle peut toujours être appelée dans STEP 7, il suffit de
sélectionner l‘objet correspondant et d‘appuyer sur la touche de fonction F1.
Entrez le nom
du projet dans
cette zone et
valider par
"OK"
Remarques Un projet regroupe toutes les composantes d‘une installation automatisée. Il peut
donc comprendre une ou plusieurs stations matérielles (systèmes
d‘automatisation) reliées par un système de bus pour pouvoir échanger des
données.
Dans chaque station, il peut y avoir plusieurs modules intelligents (modules de
fonction ou sur le S7-400, jusqu‘à 4 CPU), chacun ayant généralement son propre
dossier Programme.
En outre, on peut créer des dossiers Programme S7 sans affectation matérielle
afin de pouvoir programmer des applications avant de connaître le matériel utilisé
ultérieurement. Les programmes S7 sans affectation matérielle ou d‘autres
composantes (par ex. des blocs) peuvent ensuite être copiés dans une CPU ou
dans un dossier Programme S7.
2. Renommez-le "Mon_programme".
Cliquez deux fois sur le programme S7 (pas de double-clic) -> remplacer
l‘ancien nom par “Mon_programme“.
Résultat Dans le projet "Mon_projet“, le programme S7 “Mon_programme“ a été créé. Le
bloc OB1 automatiquement créé ne contient aucune instruction.
• un dossier Blocs contenant les blocs (OB, FC, FB et DB) pouvant être
chargés dans la CPU
• un dossier Sources permettant de stocker les programmes sources créés
avec les éditeurs de texte, par ex. LIST, S7-SCL ou S7-HiGraph
• la liste des mnémoniques dans laquelle sont définis les mnémoniques (noms
symboliques) pour les opérandes S7, par ex. les entrées, sorties, mémentos,
temporisations, compteurs.
Remarques Les bibliothèques permettent de stocker des blocs conçus pour assurer des
fonctions standardisées. Un bloc peut être copié de la bibliothèque dans un
projet quelconque et être re-numéroté si un bloc portant le même numéro est
déjà présent dans ce projet.
Objectif Le bloc FC105 de la bibliothèque standard STEP7 "Standard Library" est copié
dans le projet "Mon_projet" dans le dossier Blocs du programme S7
"Mon_programme".
5. Fermez la bibliothèque
Remarques Lors de l‘effacement général de la CPU, toutes les données utilisateur sont
effacées dans la CPU.
Pour s‘assurer qu‘il ne reste plus aucun “ancien” bloc dans la CPU, il faut
effectuer un effacement général de la CPU. Lors de cet effacement, les
opérations suivantes sont exécutées :
• Toutes les données utilisateur sont effacées
(à l‘exception du paramétrage MPI).
• Test et initialisation du matériel
• Si une carte Eprom est insérée, la CPU recopie après l‘effacement général
le contenu de l‘EPROM dans la RAM interne.
• En l‘absence de carte mémoire, l‘adresse MPI paramétrée reste inchangée.
Si une carte mémoire est insérée, l‘adresse MPI contenue dans la carte est
chargée.
• Le contenu du tampon de diagnostic (peut être visualisé avec la PG)
reste inchangé.
Colonnes Cet onglet permet de déterminer les colonnes qui s'affichent lorsque la vue
détaillée est activée (cf. aide).
Numéros de message Cet onglet définit l’attribution des numéros de message pour les futurs projets.
Le paramétrage par défaut ne devrait être modifié que si ProTool, WinCC ou
des messages CPU sont utilisés.
