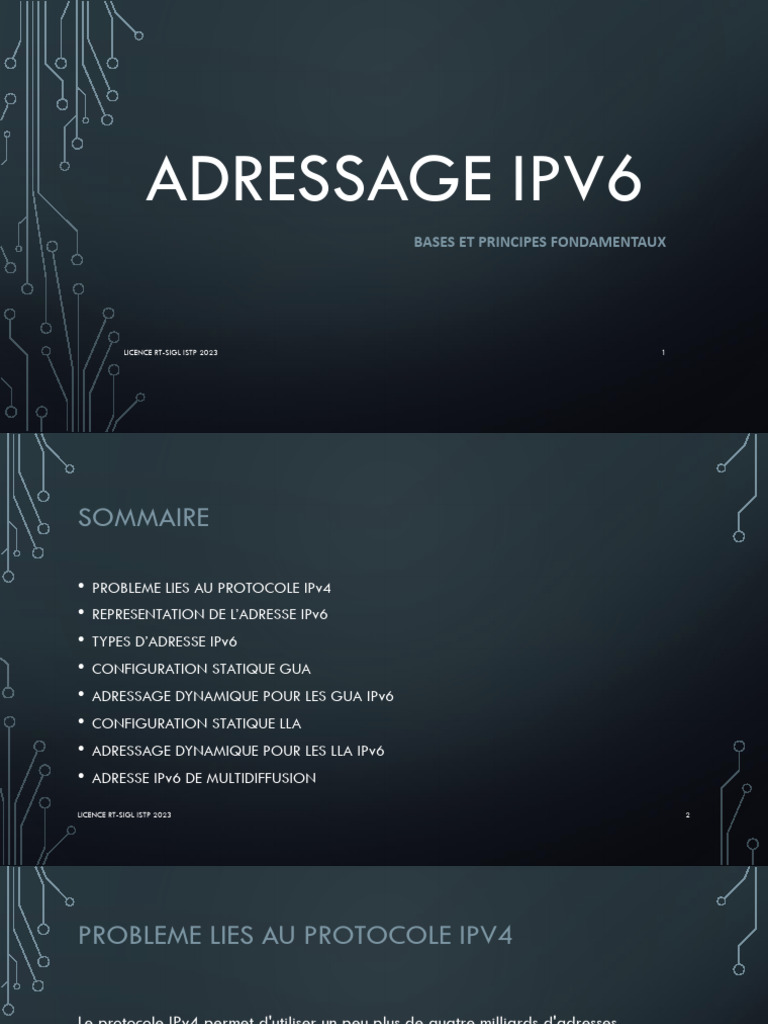

ADRESSAGE IPV6

BASES ET PRINCIPES FONDAMENTAUX

LICENCE RT-SIGL ISTP 2023 1

SOMMAIRE

• PROBLEME LIES AU PROTOCOLE IPv4

• REPRESENTATION DE L’ADRESSE IPv6
• TYPES D’ADRESSE IPv6
• CONFIGURATION STATIQUE GUA
• ADRESSAGE DYNAMIQUE POUR LES GUA IPv6
• CONFIGURATION STATIQUE LLA
• ADRESSAGE DYNAMIQUE POUR LES LLA IPv6
• ADRESSE IPv6 DE MULTIDIFFUSION

LICENCE RT-SIGL ISTP 2023 2

PROBLEME LIES AU PROTOCOLE IPV4

Le protocole IPv4 permet d'utiliser un peu plus de quatre milliards d'adresses

différentes pour connecter les ordinateurs et les autres appareils reliés au réseau. Au
début d'Internet, dans les années 1970, il était pratiquement inimaginable qu'il y
aurait un jour suffisamment de machines sur un unique réseau pour que l'on commence
à manquer d'adresses disponibles.
Une partie des quatre milliards d'adresses IP théoriquement disponibles ne sont pas
utilisables pour numéroter des machines, soit parce qu'elles sont destinées à des usages
particuliers (par exemple, le multicast ou les réseaux privés), soit parce qu'elles ont été
attribuées de façon inefficace.
LICENCE RT-SIGL ISTP 2023 3
PROBLEME LIES AU PROTOCOLE IPV4
Les problèmes liés à IPv4 sont nombreux. Voici quelques-uns des problèmes les plus courants:
1. Pénurie d’adresses IP: IPv4 utilise des adresses 32 bits, ce qui permet de créer environ 4,3
milliards d’adresses uniques. Cela peut sembler beaucoup, mais avec l’explosion du nombre
d’appareils connectés à Internet, ces adresses s’épuisent rapidement. C’est pourquoi IPv6 a été
créé, qui utilise des adresses 128 bits et peut créer environ 340 sextillions d’adresses uniques
2. Sécurité: IPv4 n’a pas été conçu avec la sécurité à l’esprit. Les adresses IP peuvent être
facilement falsifiées, ce qui peut entraîner des attaques de type “homme du milieu” et d’autres
types d’attaques
3. Qualité de service: IPv4 ne prend pas en charge la qualité de service (QoS) de manière native.
Cela signifie que les paquets de données ne sont pas traités de manière égale, ce qui peut
entraîner des problèmes de latence et de débit
4. Fragmentation: IPv4 utilise la fragmentation pour diviser les paquets de données en segments
plus petits pour faciliter la transmission. Cependant, cela peut entraîner des problèmes de
performance et de sécurité.
LICENCE RT-SIGL ISTP 2023 4
REPRESENTATION DE L’ADRESSE IPV6

Une adresse IPv6 est longue de 128 bits, soit 16 octets, contre 32 bits / 4 octets pour
IPv4. La notation décimale pointée employée pour les adresses IPv4 (par exemple
172.31.128.1) est abandonnée au profit d’une écriture hexadécimale, où les 8
groupes appelés Hextet de 2 octets (16 bits par groupe) sont séparés par un signe
deux-points :
2001:0DB8:CAFE:0001:0000:0000:0000:0C30
Il est possible de rendre l’adresse beaucoup plus facile a lire grâce a deux règles

LICENCE RT-SIGL ISTP 2023 5

REPRESENTATION DE L’ADRESSE IPV6
Règle 1: Omettre le zéro de début
2001:DB8:CAFE:1:0:0:0:C30
Règle 2: Double deux points sur des zéros qui se répète
2001:DB8:CAFE:1::C30 CETTE REGLE N’EST POSSIBLE QU’UNE SEULE FOIS
L’adresse 2001:0:0:1:0:0:0:C30 ne peux pas s’écrire 2001::1::C30 plutôt
2001::1:0:0:0:C30 ou 2001:0:0:1::C30
Donc l’adresse deviens
2001:DB8:CAFE:1::C30

LICENCE RT-SIGL ISTP 2023 6

REPRESENTATION DE L’ADRESSE IPV6
IPv6 utilise des préfixes de sous-réseau pour identifier les réseaux et les sous-réseaux.
Contrairement à IPv4, IPv6 n’utilise pas de masque de sous-réseau. Au lieu de cela, il utilise une
longueur de préfixe pour identifier le réseau et le sous-réseau. La longueur du préfixe est le
nombre de bits qui identifient le réseau et le sous-réseau. Par exemple, si vous avez une adresse
IPv6 avec un préfixe de 64 bits, les 64 premiers bits identifient le réseau et les 64 derniers bits
identifient l’hôte
LONGUEUR DE PREFIXE IPv6
Partie Préfixe (64bits) + Partie Interface (64bits)
2001:DB8:CAFE:1::C30/64
Les réseaux sont identifiés en utilisant la notation CIDR : la première adresse du réseau est suivie
par une barre oblique « / » puis par un entier compris entre 0 et 128, lequel indique la
longueur en bits du préfixe du réseau, à savoir de la partie commune des adresses déterminées
par ledit réseau
LICENCE RT-SIGL ISTP 2023 7
TYPES D’ADRESSE IPV6

LICENCE RT-SIGL ISTP 2023 8

TYPES D’ADRESSE IPV6

Les adresses IPv6 sont classées en trois types principaux: unicast, anycast et
multicast
1. Unicast ou Monodiffusion: Une adresse unicast identifie une interface
unique sur un réseau IPv6. Les paquets envoyés à une adresse unicast sont
livrés à l’interface configurée avec cette adresse IPv6. Par conséquent, il
s’agit d’une communication un-à-un

LICENCE RT-SIGL ISTP 2023 9

TYPES D’ADRESSE IPV6

2. Multicast ou Multidiffusion: Une adresse multicast identifie un ensemble

d’interfaces appartenant à différents nœuds IPv6 activés. Les paquets envoyés à
une adresse multicast sont livrés à toutes les interfaces identifiées par cette
adresse. Par conséquent, il s’agit d’une communication un-vers-plusieurs: Une
adresse anycast identifie un ensemble d’interfaces appartenant à différents nœuds
IPv6 activés. Les paquets envoyés à une adresse anycast sont livrés à l’interface “la
plus proche” identifiée par cette adresse. “La plus proche” signifie généralement
celle avec la meilleure métrique de routage selon le protocole de routage IPv6.
Par conséquent, il s’agit d’une communication un-vers-le-plus-proche

LICENCE RT-SIGL ISTP 2023 10

TYPES D’ADRESSE IPV6

3. Anycast: Une adresse anycast identifie un ensemble d’interfaces

appartenant à différents nœuds IPv6 activés. Les paquets envoyés à une
adresse anycast sont livrés à l’interface “la plus proche” identifiée par cette
adresse. “La plus proche” signifie généralement celle avec la meilleure
métrique de routage selon le protocole de routage IPv6. Par conséquent, il
s’agit d’une communication un-vers-le-plus-proche

LICENCE RT-SIGL ISTP 2023 11

TYPES D’ADRESSE IPV6
UNICAST
Adresse IPv6 GUA (Adresse Globale)
Une adresse IPv6 globale est une adresse unique et routable dans
l’Internet IPv6
Les adresses IPv6 globales sont utilisées pour identifier de manière
unique une interface sur un périphérique IPv6 et sont conçues pour être utilisées
sur n’importe quel réseau
les adresses ipv6 publiques, elles doivent commencer par 2 ou 3
XXXX =>001X 0010=>2 OU 0011 =>3 donc 1/8 de possibilités
LICENCE RT-SIGL ISTP 2023 12
TYPES D’ADRESSE IPV6
UNICAST
Adresse IPv6 GUA (Adresse Globale)
Les adresses IPv6 globales sont attribuées par les registres Internet
régionaux (RIR) 2. Les adresses IPv6 globales sont généralement constituées
d’un préfixe de réseau global, d’un identificateur de sous-réseau et d’un
identificateur d’interface
Les adresses IPv6 globales sont également appelées adresses IPv6 publiques
Le préfixe 2000::/3 représente les adresses de 2000:0:0:0:0:0:0:0 à
3fff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

LICENCE RT-SIGL ISTP 2023 13

CONFIGURATION STATIQUE GUA

La configuration statique GUA est une méthode de configuration d’adresses

IPv6 globales uniques et routables sur un périphérique IPv6
La configuration statique GUA est souvent utilisée pour les réseaux de petite à
moyenne taille, où la configuration manuelle des adresses IPv6 est pratique
Par exemple pour configure 50 hôtes dans un réseau en IPv6 on peut procéder
comme suit:
• L’adresse 0 2001:DB8:CAFE:1::/64 est toujours attribué au Routeur
• Puis pour les 50 hôtes : 2001:DB8:CAFE:1::1/64, 2001:DB8:CAFE:1::2/64,
2001:DB8:CAFE:1::3/64, 2001:DB8:CAFE:1::4/64, 2001:DB8:CAFE:1::5/64,…
LICENCE RT-SIGL ISTP 2023 14
CONFIGURATION STATIQUE GUA

Pour configurer une adresse IPv6 statique sur un routeur, vous pouvez utiliser la
commande ipv6 address suivie de l’adresse IPv6 et du préfixe de sous-réseau
Par exemple, pour configurer une adresse IPv6 statique sur l’interface
GigabitEthernet 0/0/0 avec l’adresse IPv6 2001:DB8:CAFE:1::1/64 , vous
pouvez utiliser la commande suivante:
R1(config)# interface gigabitethernet 0/0/0
R1(config-if)# ipv6 address 2001:DB8:CAFE:1::1/64
R1(config-if)# no shutdown

LICENCE RT-SIGL ISTP 2023 15

CONFIGURATION STATIQUE GUA
LES SOUS-RESEAUX

Adresse IPv6 GUA (Adresse Globale) 2001:DB8:CAFE::/48

48 Bits 16 Bits 64 Bits Nombre de S/R possible

2^16 et chaque s/r permet de créer
Pré ID S/R ID Interface 2^64 d’@ IP
Par exemple pour crée 8 S/R

2001:DB8:CAFE:1::/64
2001:DB8:CAFE:2::/64
2001:DB8:CAFE:3::/64
2001:DB8:CAFE:4::/64
2001:DB8:CAFE:5::/64
2001:DB8:CAFE:6::/64
LICENCE RT-SIGL ISTP 2023
2001:DB8:CAFE:7::/64 16
2001:DB8:CAFE:8::/64
ADRESSAGE DYNAMIQUE POUR LES GUA

La configuration dynamique des adresses IPv6 globales uniques (GUA) peut

être réalisée de plusieurs manières
Les méthodes courantes sont:

i. SLAAC
ii. SLAAC + DHCPv6 Sans état
iii. DHCPv6 avec état

LICENCE RT-SIGL ISTP 2023 17

ADRESSAGE DYNAMIQUE POUR LES GUA

Lorsque le serveur conserve l’état, cela signifie que les informations de

configuration sont stockées sur le serveur et que les périphériques clients
demandent ces informations au serveur 1. Dans le cas de la configuration
d’adresses IPv6, cela signifie que les adresses sont attribuées par un serveur
DHCPv6 avec état 1. Les avantages de la configuration avec état incluent une
plus grande flexibilité dans la configuration des adresses et des options de
configuration supplémentaires telles que les serveurs DNS et les paramètres de
routage 1. Cependant, la configuration avec état nécessite un serveur DHCPv6
et une configuration manuelle des adresses IP sur le serveur et les clients
LICENCE RT-SIGL ISTP 2023 18
ADRESSAGE DYNAMIQUE POUR LES GUA

• SLAAC (Stateless Address Autoconfiguration): Les périphériques créent leur

propre adresse IPv6 en utilisant les informations de préfixe de réseau fournies
par les messages ICMPv6 RA (Router Advertisement) émis par le routeur local
• DHCPv6 (Dynamic Host Configuration Protocol version 6): Les périphériques
reçoivent leur configuration d’adresse IPv6, y compris une GUA, une longueur
de préfixe et les adresses des serveurs DNS, d’un serveur DHCPv6 étatique
ou sans état

LICENCE RT-SIGL ISTP 2023 19

CONFIGURATION STATIQUE LLA
Adresse IPv6 de type LLA (Link-Local)
Une adresse de liaison locale est une adresse IPv6 unicast qui peut être
automatiquement configurée sur n’importe quelle interface qui utilise le préfixe de
liaison locale FE80::/10 (1111 1110 10) et l’identificateur d’interface dans le format
EUI-64 modifié
Les adresses de liaison locale ne sont pas nécessairement liées à l’adresse MAC
(configurée dans un format EUI-64) Les adresses de liaison locale sont conçues pour
être utilisées pour la communication à l’intérieur d’un sous-réseau et ne sont pas
routables sur Internet

LICENCE RT-SIGL ISTP 2023 20

CONFIGURATION STATIQUE LLA
Adresse IPv6 de type LLA (Link-Local)
Les adresses de liaison locale sont souvent attribuées automatiquement avec
un processus connu sous le nom de configuration automatique d’adresse sans état ou de
configuration automatique d’adresse de liaison locale. Les adresses de liaison locale ne
sont pas garanties d’être uniques au-delà de leur segment de réseau
Elle sont unique dans un réseau local
elle sont obligatoire sur un équipement
Elle permet d’identifier un équipement sur un réseau local
Le préfixe fe80::/10 représente les adresses de fe80:0:0:0:0:0:0:0 à
febf:ffff:ffff:ffff:ffff:ffff:ffff:ffff
LICENCE RT-SIGL ISTP 2023 21
CONFIGURATION STATIQUE LLA
Adresse IPv6 de type LLA (Link-Local)
Dans la pratique, on peux utiliser la formulation
FE80:X::Y/64 dont X=ID du routeur et Y=ID de SR
FE80:2::5/64, Le sous-réseau numéro 5 de routeur 2

LICENCE RT-SIGL ISTP 2023 22

ADRESSAGE DYNAMIQUE LLA IPV6
Adresse IPv6 de type LLA (Link-Local)
une des méthodes de configuration dynamique est EUI-64 pour
"Extended Unique Identifier" ou "identifiant unique étendu" est une façon de
former les adresses IPv6 de type unicast. On dit de cette méthode de formation
des adresses qu'elle est unique car elle se base, pour se former, de l'adresse
MAC de la carte réseau qu'elle utilise. Pour rappel, les adresse MAC sont des
identifiants uniques à chaque carte réseaux codes sur 48bit. ela permet à un
hôte de s'attribuer à lui même une adresse IPv6. c’est l’equivalent d’une adresse
IP privée
LICENCE RT-SIGL ISTP 2023 23
ADRESSAGE DYNAMIQUE LLA IPV6
Adresse IPv6 de type LLA (Link-Local)
FONCTIONNEMENT

LICENCE RT-SIGL ISTP 2023 24

Nous avons ainsi notre adresse ipv6 de type Link-local (repérable par le "FFFE"
entre le 4ième et le 5ième octet de l'adresse MAC) formée en EUI-64
ADRESSAGE IPV6
Adresse IPv6 de type Loopback (Bouclage)
L’adresse IPv6 de type Loopback est utilisée pour permettre à un
ordinateur de s’envoyer des paquets à lui-même. En IPv6, l’adresse de bouclage
est 0000:0000:0000:0000:0000:0000:0000:0001/128 Cette adresse est
également représentée par ::1/128
Les adresses de bouclage sont utilisées pour les tests de connectivité et pour les
communications entre processus sur la même machine.
Le préfixe ::1/128 correspond à la seule adresse 0:0:0:0:0:0:0:1.
LICENCE RT-SIGL ISTP 2023 25
ADRESSAGE IPV6
Adresse IPv6 de type Unique Local(Locale Uniquement)
Une adresse Unique Local est une adresse IPv6 de type unicast qui est
utilisée pour les communications locales et n’est pas routable sur Internet . Les
adresses Unique Local sont souvent utilisées pour les réseaux privés et sont
similaires aux adresses IPv4 privées . Les adresses Unique Local sont définies
dans la plage d’adresses FC00::/7 . Pour générer une adresse Unique Local,
vous pouvez utiliser un générateur d’adresse IPv6 Unique Local tel que Unique
Local IPv6 Generator
Le préfixe
LICENCE fc00::/7 représente les adresses de fc00:0:0:0:0:0:0:0 à
RT-SIGL ISTP 2023 26

fdff:ffff:ffff:ffff:ffff:ffff:ffff:ffff.
ADRESSAGE IPV6 DE TYPE UNICAST

LICENCE RT-SIGL ISTP 2023 27

TYPES D’ADRESSE IPV6
MULTICAST

Les adresses IPv6 multicast sont utilisées pour envoyer des paquets de données
à un groupe de nœuds dans un réseau. Les adresses multicast sont identifiées
par un identifiant de groupe commun à tous les membres du groupe. Les
paquets de données envoyés à une adresse multicast sont reçus par tous les
membres du groupe.
Les adresses multicast IPv6 ont une structure spécifique. Les 8 premiers bits de
l’adresse sont toujours définis sur 11111111 en notation hexadécimale. Par
conséquent, une adresse multicast IPv6 commence toujours par FF. Au-delà des
8 premiers bits, les adresses multicast incluent une structure supplémentaire pour
LICENCE RT-SIGL ISTP 2023 28
identifier les indicateurs, leur portée et le groupe multicast.
TYPES D’ADRESSE IPV6
MULTICAST

Les différents types d’adresses multicast IPv6 sont :

❑Adresses multicast de portée de lien local: Ces adresses sont utilisées pour la
communication entre les nœuds sur le même lien physique. Elles commencent par le préfixe
FF02::/10
❑Adresses multicast de portée de site local: Ces adresses sont utilisées pour la communication
entre les nœuds sur le même site local. Elles commencent par le préfixe FF05::/10
❑Adresses multicast de portée d’organisation: Ces adresses sont utilisées pour la
communication entre les nœuds au sein d’une organisation. Elles commencent par le préfixe
FF08::/10
❑ Adresses
LICENCE multicast de portée mondiale: Ces adresses sont utilisées pour la communication
RT-SIGL ISTP 2023 29

entre les nœuds dans le monde entier. Elles commencent par le préfixe FF0E::/10
TYPES D’ADRESSE IPV6
MULTICAST

Ainsi il existe des adresses qui groupes les différents équipement d’un réseau
ipv6 ces adresses sont:
FF02::1 Cette adresse est utilisée pour envoyer des paquets de données à tous
les nœuds sur le même lien physique 1. En d’autres termes, cette adresse est
utilisée pour envoyer des paquets de données à tous les nœuds sur le même
réseau local. Par exemple, cette adresse est utilisée pour envoyer des paquets
de données de découverte de voisinage à tous les nœuds sur le même lien
physique
LICENCE RT-SIGL ISTP 2023 30

FF02::2 Cette adresse regroupe tout les routeurs
