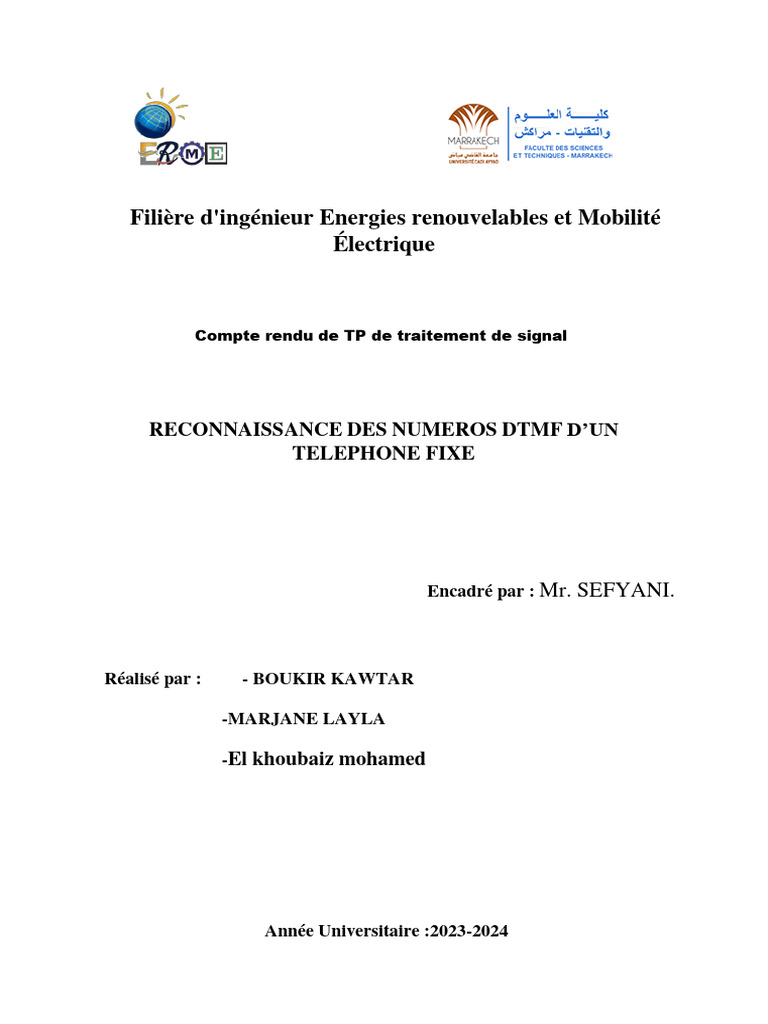

Filière d'ingénieur Energies renouvelables et Mobilité

Électrique

Compte rendu de TP de traitement de signal

RECONNAISSANCE DES NUMEROS DTMF D’UN

TELEPHONE FIXE

Encadré par : Mr. SEFYANI.

Réalisé par : - BOUKIR KAWTAR

-MARJANE LAYLA

-El khoubaiz mohamed

Année Universitaire :2023-2024

TP 4
RECONNAISSANCE DES NUMEROS DTMF D’UN
TELEPHONE FIXE

1- le but de la manipulation :

Notre objectif est de détecter les numéros d’un téléphone fixe à

partir de l’enregistrement des sons des tonalités de ces numéros.

2- manipulation :

Quand on appuie sur les touches d’un téléphone ( à fréquences vocales

et non à impulsions ), un son est généré. En pratique, le clavier est relié
à un composant électronique qui génère un signal différent selon la
touche sélectionnée. On parle de circuit DTMF ( Dual Tone Multi
Frequency ) car chaque signal généré est constitué de deux
composantes sinusoïdales.

A- mesure des fréquences DTMF :

On ouvre un script contenant les commandes suivantes :

• la commande [x, fe, Nbits] wavrread(' DTMF 1.wav'); pour

extraire le signal correspondant à un numéro 1 du dossier DTMF1
par exemple :

• On Trace le signal x avec la commande plot.

 Signal x(k) (Enregistré 1 du dossier DTMF1)

✓ Il s’agit d’un signal mono.

• On élimine la valeur moyenne du signal par la commande : x=x
- mean(x)
On aura :
 • On Calcule le nombre d’échantillons du signal par la commande :
N = length(x) :

On somme et on trouve que N=3288 échantillons

• On définit l’axe de fréquence : f=[0 :fe/N :fe-fe/N]

• On calcule le spectre X par la commande X=fft(x) :

→ On trace le spectre d’amplitude :

• Mesurer, en Hz, les fréquences dans l’intervalle] 0:fe/2 [

D’après la courbe ; on trouve que les deux harmoniques ont
respectivement les valeurs suivantes : 690.5 Hz et 1200 Hz qui sont
presque égal aux valeurs mentionnées dans le catalogue.
Concernant la distorsion DTMF1 K= 0,1989/ DTMF3 K=12,25

Pour DMTF3 :

• On Trace le signal x avec la commande plot :

Il se voit qu’il s’agit d’un signal stéréo.

• On Elimine la voix gauche par la commande : x =x (1 : end / 2) :

 • On Elimine la valeur moyenne du signal par la commande : x x
mean(x) ;

On obtient cette courbe :

 • On Calcule le nombre d’échantillons du signal par la commande :
N = length(x)

Apres le zoom on a trouvé que N=8784.

• On définit l’axe de fréquence : f= [0 : fe/N : fe-fe/N]

• On calcule le spectre X par la commande X=fft(x) :

Certaines valeurs obtenues :

→ On trace le spectre d’amplitude
 • Mesurer, en Hz, les fréquences dans l’intervalle] 2 [0 : e f.
On fait un zoom sur le 1 ère et le 2éme harmonique, on va trouver respectivement
(691HZ, 1202) correspond au chiffre numéro 1 dans les tableaux dés fréquence normalisés
dans le TP

B- conception des filtres passes bande :

1ér Exemple :

Utilisation de la commande : [b, a] butter (4, [677,717] *2 / fe,

'bandpass' ); pour concevoir un filtre passe bande de
Butterworth, de 4ème ordre.

Programme utilisé :

Courbe obtenue :
Pour les autres 6 fréquences :

Programme utilisée :
 Courbes obtenues :

C- Détection du numéro :
1. 1er exemple pour y1

Programme utilisé

Courbe y1
 1. Pour les autres Y :
Programme utilisé :

1. Mesure de puissance :
Programme utilisation de stem :
Courbe obtenue :
Remarque : on peut constater qu’on obtient deux piqures dont la puissance est 1
et 5. Ainsi en comparant le résultat obtenu et celui du tableau on peut détecter
qu’il s’agit du numéro 1

Conclusion :
En utilisant 7 filtres passe bande, nous avons pu détecter les numéros de téléphone
figurant dans les fichiers DTMF 1 et 3 d'un téléphone fixe. Ces filtres ont permis
de séparer les sons des tonalités des numéros de téléphone des autres sons
présents dans l'enregistrement.
