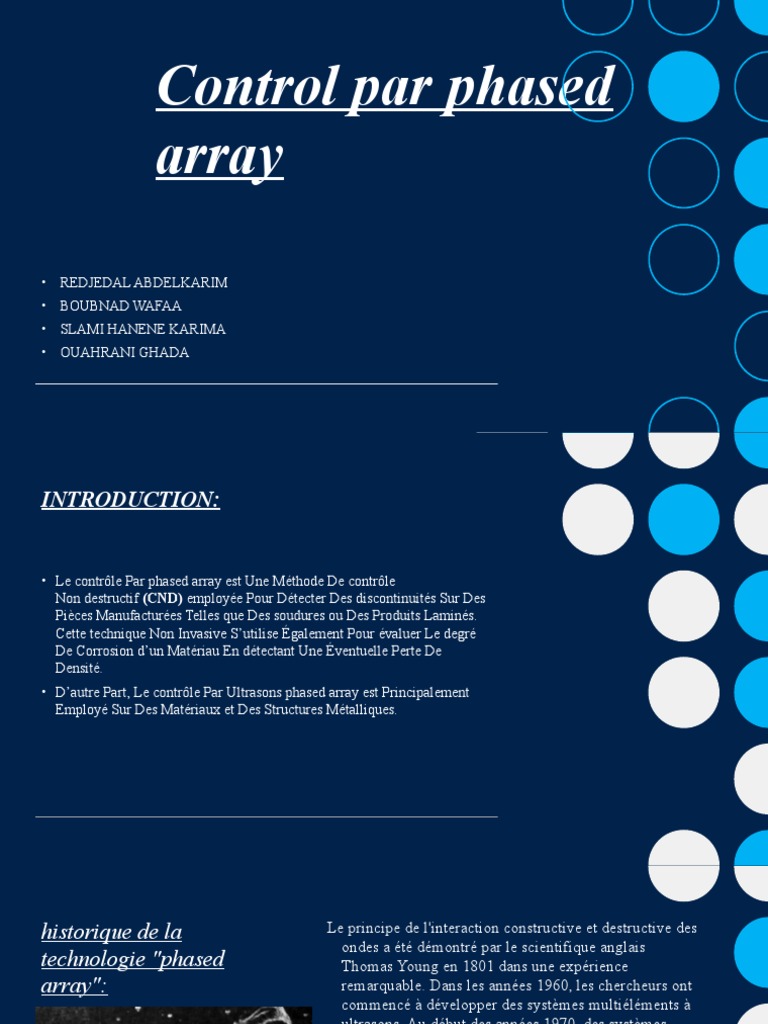

Control par phased

array
• REDJEDAL ABDELKARIM
• BOUBNAD WAFAA
• SLAMI HANENE KARIMA
• OUAHRANI GHADA
INTRODUCTION:

• Le contrôle Par phased array est Une Méthode De contrôle

Non destructif (CND) employée Pour Détecter Des discontinuités Sur Des
Pièces Manufacturées Telles que Des soudures ou Des Produits Laminés.
Cette technique Non Invasive S’utilise Également Pour évaluer Le degré
De Corrosion d’un Matériau En détectant Une Éventuelle Perte De
Densité.
• D’autre Part, Le contrôle Par Ultrasons phased array est Principalement
Employé Sur Des Matériaux et Des Structures Métalliques.
historique de la Le principe de l'interaction constructive et destructive des
ondes a été démontré par le scientifique anglais
technologie "phased Thomas Young en 1801 dans une expérience
array": remarquable. Dans les années 1960, les chercheurs ont
commencé à développer des systèmes multiéléments à
ultrasons. Au début des années 1970, des systèmes
multiéléments commerciaux à usage de diagnostic
médical sont apparus pour la première fois, utilisant des
faisceaux dirigés pour créer des images en coupe
transversale du corps humain . Le premier système
multiéléments industriel, introduit dans les années
1980.
C'est quoi un système
phased array:
• le contrôle par phased array est couramment
utilisé dans plusieurs secteurs, de la production à
l’industrie . C’est une méthode de pointe de contrôle non
destructif qui utilise la technologie de l’ultrason pour
déterminer l’état / la qualité de composants et détecter les
imperfections telles que les défauts ou les fissures. De
plus, cette méthode peut être utilisée de façon efficace
pour mesurer l’épaisseur  des tôles avec les essais de
corrosion. Son efficacité vient de la combinaison de
plusieurs angles de vue et de profondeur de champ via
une sonde unique. La sonde effectue plusieurs contrôles
différents sans que la modification de montage
du transducteur soit nécessaire. Les résultats du contrôle
sont stockés et étudiés dans un rapport.
PRINCIPE DE FONCTIONNEMENT :

• Le concept Phased Array est basé
sur l'utilisation de traducteurs décomposés en éléments
individuels pouvant chacun être pilotés indépendamment.
Ces capteurs sont connectés ŕ des électroniques de pilotage
adaptées permettant d'émettre et de
recevoir indépendamment et simultanément sur chacune
des voies. Ces électroniques doivent également
pouvoir appliquer à l'émission et ŕ la réception des
retards électroniques différents pour chaque voie.
Pour certaines applications mettant en œœuvre le balayage
électronique, tous les éléments du capteur ne sont pas
utilisés simultanément. L'électronique de pilotage utilise
dans ce cas de manière dynamique le multiplexage pour
répartir les éléments actifs parmi les éléments du
traducteur.
Domaines d’application :

– Tous types de soudure à partir de

8mm d’épaisseur, soudures bout à
bout, soudures d’angles.

– Contrôles pièces de fonderie ou

pièces de forge.

– Recherche de corrosion.
EXEMPLE
D'APPLICATION :
• prenons l'exemple d'une éolienne. en bas de l'éolienne le
robot est mis sur la base magnétique avec ses roues
magnétique, il est guidé et peut monter j'usqu'à 15-30m de
haut
• et réaliser un controle d'épaisseur sur le fût et nous
réalisons du suivi également .
• si une corrosion est detectée à l'instant T, un programme de
controle indique qu'il faut refaire un controle dans 6 mois
ou 1 ans
• le controle est réalisé au même endroit avec exactement les
même réglage puis nous comparons si la corrosion a évalué
ou pas.
LES BENIFICES DE PHASED ARRAY SYSTÈME;

• Les avantages de la technologie Phased Array sont à la

fois des bénéfices techniques et économiques :
• on remplace le balayage mécanique traditionnel par un
balayage électronique beaucoup plus rapide
• la focalisation électronique permet d'utiliser un seul capteur
pour travailler a différentes profondeurs
• la déflexion électronique autorise la variation des angles
d'incidence avec un seul capteur.
• La réduction des coûts conséquente au gain de temps de
contrôle et au gain de temps de réglage est significative.
LES INCONVENIENT DE PHASED ARRAY SYSTÈME:

• Il n'y a pas beaucoup de personnes qualifiées pour

travailler avec
• malgré qu'il contribue à la réduction des couts mais son
matériels est cher.
Conclusion :

Le Contrôle ultrasons par la technique Phased

Array a pour but de rechercher des défauts sur
les soudures, produits laminés, forgés et moulés
ainsi que de détecter la corrosion par perte
d’épaisseur.

le phased array c'est l'avenir de l'ultrason dans

l'industrie .
RÉFÉRENCE:

• https://youtu.be/xpqHanlSTSM

• https://hal.archives-ouvertes.fr/hal-01260805/document
