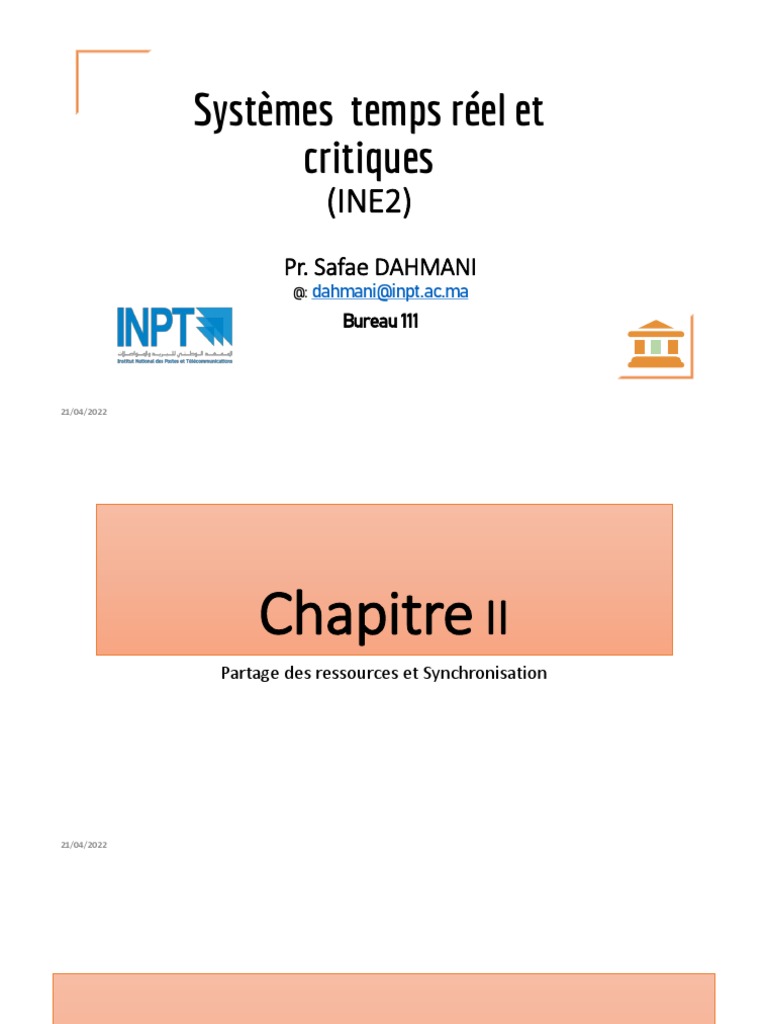

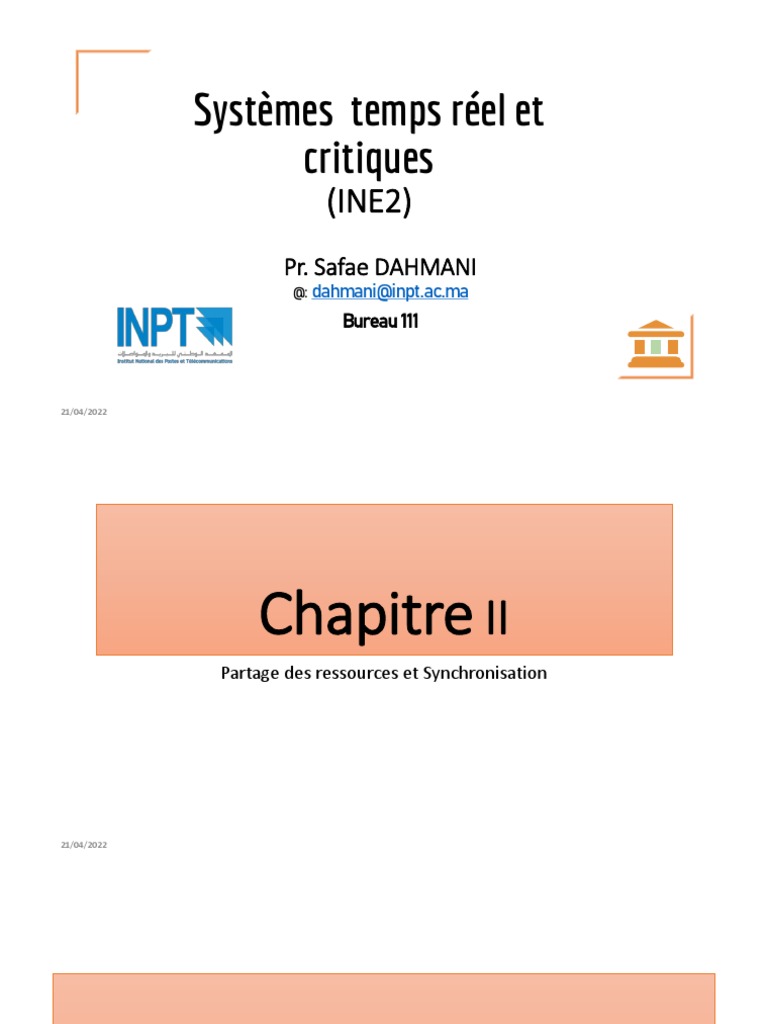

Systèmes temps réel et

critiques
(INE2)
Pr. Safae DAHMANI
@: dahmani@inpt.ac.ma
Bureau 111

21/04/2022
 Chapitre II
Partage des ressources et Synchronisation

21/04/2022
Synchronisation
• Définition
• Objets de synchronisation
• Interblocage

21/04/2022
Synchronisation

● Les processus ne sont pas toujours indépendants :

○ Accès partagés aux ressources (mémoire partagée, périphérique, bus de

communication, .. )
○ Communications: échange de données

Y=Y+2 Y=Y^2
Y=A^2

Y
Y
X=Y+2
Synchronisation
● Synchronisation: c’est le mécanisme qui permet de:

○ Garantir la cohérence des données partagées

○ Contrôler l’échange d’informations entre processus selon un protocole défini

● Synchronisation et temps réel: La synchronisation engendre la mise en

attente des processus.
○ Attendre la fin d’un traitement, attendre la libération d’une ressource, respect
de l’ordre d’exécution (notion de précédence)
■ A prendre en considération dans l’ordonnancement
Synchronisation
● Section critique: un ensemble d’instructions manipulant une ou
plusieurs ressources partagée
○ Plusieurs tâches peuvent accéder en concurrence à une ressource partagée (Ex.
variable globale)
Task_1 : count = count + 1 Task_2: count = count - 1
Task_1 Count = 5 Task_2

Read count = 5
Changement de contexte
Read count = 5

count = count – 1  count = 4

Changement de contexte
count = count + 1  count = 6 !! count vaut 6 pas 5
Synchronisation
● Section critique:

○ Maintenir un statut cohérent des ressources partagées par le biais de

mécanisme d’exclusion mutuelle.

 Utilisation d’un objet de synchronisation

Synchronisation
● La synchronisation entre les tâches nécessite un objet particulier qui
permet de gérer cette synchronisation.
○ L’objet de synchronisation est partagé entre les tâches nécessitant la
synchronisation
○ Il permet de réveiller/réactiver les tâches mises en attente
● Parmi les objets de synchronisation :
Ready
○ Mutex,
○ Sémaphore Blocked

○ Variable condition
Synchronisation
● Mutex (Mutual Exclusion) : Mécanisme de verrou pour la protection
d’une section critique
● Lorsqu'une tâche souhaite accéder à une section critique elle doit
d’abord acquérir le verrou:
○ Le verrou doit être libre/ouvert; aucune autre tâche n’est dans la section critique
○ La tâche devient momentanément propriétaire du verrou
○ Le verrou est ouvert de nouveau a la fin du traitement
○ Si le verrou est fermé au moment de l’acquisition, la tâche est suspendue jusqu’à
réouverture du verrou
Synchronisation
● Mutex (Mutual Exclusion) :

○ Variable Booléenne
○ Possède une liste d’attente
○ Manipulée par deux opérations atomiques:
void acquire(verrou v) {
■ Acquire (V) : if (v)
v = false
else
// Ajouter la tâche à la liste d’attente de v }
■ Release (V):
void release(verrou v){
if (file_attente(v) != vide)
// Débloquer une tâche en attente dans file
else
v = true}
Synchronisation
● Mutex (Mutual Exclusion) :

Initialiser(verrou)
acquire(verrou)
...
// Section critique
...
release(verrou)
Synchronisation
● Mutex (Mutual Exclusion) : Exemple POSIX

#include <pthread.h>

int pthread_mutex_init(pthread_mutex_t *mutex, pthread_mutexattr_t *attr);

int pthread_mutex_destroy(pthread_mutex_t *mutex);

int pthread_mutex_lock(pthread_mutex_t *mutex);

int pthread_mutex_trylock(pthread_mutex_t *mutex);
int pthread_mutex_unlock(pthread_mutex_t *mutex);
Synchronisation
● Mutex (Mutual Exclusion) : Quand utiliser les Mutex ?

○ Lorsque plusieurs tâches accèdent à une variable partagée non seulement en

lecture
○ Pour protéger l’accès à une ressource matérielle (Ex. Port de communication)
Synchronisation
● Sémaphore (Dijkstra) : une généralisation de la notion de verrou

○ Variable entière au lieu d’une variable booléenne

● Le sémaphore est un objet sur lequel seulement 2 opérations sont

possibles :
○ P(s) et V(s), toutes 2 atomiques.
Synchronisation
● Sémaphore (Dijkstra) : une généralisation de la notion de verrou

○ Variable entière au lieu d’une variable booléenne

● Le sémaphore est un objet sur lequel seulement 2 opérations sont
possibles :
○ P(s) et V(s), toutes 2 atomiques.
● P(s) décrémente la valeur du sémaphore et entraine le blocage du
processus appelant si la valeur est devenue < 0
● V(s) incrémente la valeur du sémaphore pouvant entrainer le déblocage
d’un processus bloqué par P.
Note:
P signifie prendre et V libérer.
Synchronisation
● Sémaphore (Dijkstra) :
void P(sémaphore s) {
s -= 1;
if (s < 0)
// Suspendre la tâche appelante dans la file associée à s
}

void V(sémaphore s) {
s += 1;
if (s <= 0)
// Débloquer une des tâches de la file associée à s
}
Synchronisation
● A la différence d’un Mutex, un sémaphore permet à plusieurs tâches de
rentrer dans une section critique commune
○ Un périphérique pourrait accepter un nombre limité de requêtes simultanées.

● Un sémaphore n’est pas détenu par une tâche

○ En effet, plusieurs tâches peuvent entrer dans la section critique, en utilisant le

même sémaphore
Synchronisation
• Sémaphore: Exemple POSIX
#include <semaphore.h>

int sem_init(sem_t *semaphore, int pshared,

unsigned int initial_value);
int sem_destroy(sem_t *semaphore);

int sem_wait(sem_t *semaphore);

int sem_trywait(sem_t *semaphore);
int sem_post(sem_t *semaphore);
Synchronisation
● Exercice: Exclusion mutuelle
T1

T3
○ Tâche1 Tâche2: signifie que Tâche1 doit être T2

exécutée avant tâche2.

○ Tâche numéro « i »  exécute la section numéro « i » (Si) T4

● Utilisez des sémaphores pour synchroniser les processus de manière à

respecter les contraintes du graphe de préséance ci-dessus.
Synchronisation
● Variable condition :

○ Concept de moniteurs (synchronisation dans la programmation orientée objet):

■ Constructeur encapsulant un type de donnée et les opérateurs qui le manipulent

■ L’exécution dans un moniteur permet de garantir l’exclusion mutuelle entre les opérations

○ Méthode de synchronisation utilisée dans Java

Synchronisation
● Variable condition :

○ Concept de moniteurs (synchronisation dans la programmation orientée objet):

■ Constructeur encapsulant un type de donnée et les opérateurs qui le manipulent

■ L’exécution dans un moniteur permet de garantir l’exclusion mutuelle entre les opérations

○ Méthode de synchronisation utilisée dans Java

 Les variables condition sont utilisée pour bloquer un processus dans un
moniteur
Synchronisation
● Variable condition :

○ Deux opérations possibles sur une variable condition C :

■ Wait : assure le blocage du processus appelant et la libération de l’accès au moniteur

■ Signal: est une opération vide si aucun processus n’est bloqué sur cette condition. Sinon,
le processus “signaleur” est suspendu et un processus bloqué sur C est réactivé.

● Le processus signaleur ne reprend le contrôle du moniteur qu’après la fin de la dernière

opération en cours sur celui-ci.
Synchronisation
● Variable condition :

○ Concept de moniteurs (synchronisation dans la programmation orientée objet):

■ Constructeur encapsulant un type de donnée et les opérateurs qui le manipulent

■ L’exécution dans un moniteurs permet de garantir l’exclusion mutuelle entre les

opérations

 les variables condition sont utilisée pour bloquer un processus dans un

moniteur
Synchronisation
• Variable condition: Exemple POSIX

#include <pthread.h>

int pthread_cond_init(pthread_cond_t *cond, pthread_condattr_t *attributes);

int pthread_cond_destroy(pthread_cond_t *cond);

int pthread_cond_wait(pthread_cond_t *cond, pthread_mutex_t *mutex);
int pthread_cond_timedwait(pthread_cond_t *cond, pthread_mutex_t *mutex,
struct timespec *expiration);

int pthread_cond_signal(pthread_cond_t *cond);

int pthread_cond_broadcast(pthread_cond_t *cond);
Synchronisation
● Tickets Lock: A la différence du sémaphore classique (l’ordre de
déblocage après un V n’est pas défini), le mécanisme de ticket permet
une gestion explicite de la file d’attente.
VAR courant : entier = 0, suivant : entier = 0, c : condition MONITEUR
prendre_ticket
mon_ticket ← suivant
suivant ← suivant + 1
TANT QUE courant 6 = mon_ticket
WAIT(c)
FIN TANT QUE
FIN
MONITEUR libérer_ticket
courant ← courant + 1
COND_BROADCAST(c)
FIN
Synchronisation
● Synchronisation par message: Un processus peut attendre qu’un autre lui
envoie un message. Un Object unique est utilisé à la fois pour la
synchronisation et l’échange de données.
○ Utilisée entre processus sans mémoire partagée

• Message synchrone: • Message asynchrone (sans attente):

• L'émetteur n'est pas bloqué en
• L'émetteur attend que le récepteur ait
attente de la réception
lu le message
• Le récepteur a un rythme autonome
• Le récepteur qui attend un message
de réception, avec deux modes :
est bloqué jusqu'à son arrivée
• Réception bloquante si pas de
message
• Réception non bloquante, avec un
témoin de réception
• Acquittement explicite
Synchronisation
● Interblocage (Dead Lock): Un processus est en état d’interblocage s’il est
bloqué en attente d’une condition qui ne se produira jamais.
● Conditions nécessaires :

1. Les processus accèdent en exclusion mutuelle à des ressources critiques.

2. Les processus gardent les ressources acquises pendant qu’ils sont bloqués en
attente d’une autre ressource.
3. Les ressources acquises par un processus ne peuvent lui être retirées de
l’extérieur.
4. Il existe un cycle de processus où chacun attend une ressource acquise par un
autre.
Synchronisation
● Interblocage (Dead Lock): Un processus est en état d’interblocage s’il est
bloqué en attente d’une condition qui ne se produira jamais.

T1

R1 R2

T2
Synchronisation
● Interblocage (Dead Lock): Un processus est en état d’interblocage s’il est
bloqué en attente d’une condition qui ne se produira jamais.
○ Prévenir:
■ Prévenir statiquement en empêchant l’arrivée du deadlock

■ Esquiver dynamiquement l’arrivée du deadlock

○ Guérir
■ Détection

■ Récupération
Synchronisation
● Prévention statique:

○ Il suffit qu’une seule des 4 conditions nécessaires précédentes soit fausse :

■ Pas de partage de ressources (pas intéressant)

■ Allocation globale des ressources en une seule fois

■ Libération des ressources acquises avant blocage (allocation conditionnelle)

Ordonnancement de l’allocation des ressources
Synchronisation
● Prévention dynamique (esquive):

○ Algorithme du banquier : (Dijkstra)

■ Chaque processus annonce le nombre max de ressources de chaque type qu’il allouera.

■ Chaque demande d’allocation peut alors être définie comme “sûre” s’il reste
suffisamment de ressources pour satisfaire le pire cas (condition 4).
Synchronisation
● Identification :

○ Des processus en deadlock fatale

○ Des ressources concernées

● Construction du graphe “de propriété” et “de requête”.

● Réduction :

○ Suppression des arcs constituant le blocage (boucle).

Exemple: Diner des philosophes
● Considérons cinq philosophes, installés autour d'une table circulaire, et
qui passent leurs temps à penser et à manger.
○ La table est mise avec cinq couverts qui sont disposés entre chacun des
philosophes.
○ De temps en temps, un philosophe a faim et essaye de prendre les couverts qui
sont immédiatement a cotés de lui (ceux qui sont entre lui et son voisin de
gauche et de droite).
○ Un philosophe a besoin de deux couverts pour manger, et ne peut évidemment
pas prendre un couvert qui est dans la main d'un voisin.
○ Enfin, quand il a fini de manger, il repose ses deux couverts et commence à
penser à nouveau.
Exemple: Diner des philosophes
● Considérons cinq philosophes, installés autour d'une table circulaire, et
qui passent leurs temps à penser et à manger.
○ Précisons que les philosophes mangent et pensent durant des temps aléatoires
différents, leur changements d'état, se produisent donc de manière totalement
asynchrone.

● Comment modéliser ce problème ? Idées ..

● Qu’est ce qu’une bonne solution pour ce problème ?
Résumé & conclusion
Ojects de
Synchronisation Interblocage
synchronisation

● Partage des ressources ● Objets de synchronisation:

● Section critique ● Sémaphore/Mutex ● Détection
● Exclusion mutuelle ● Variable condition ● Prévention:
● Synchronisation par  Statique
message  Dynamique

36
 Questions

21/04/2022
