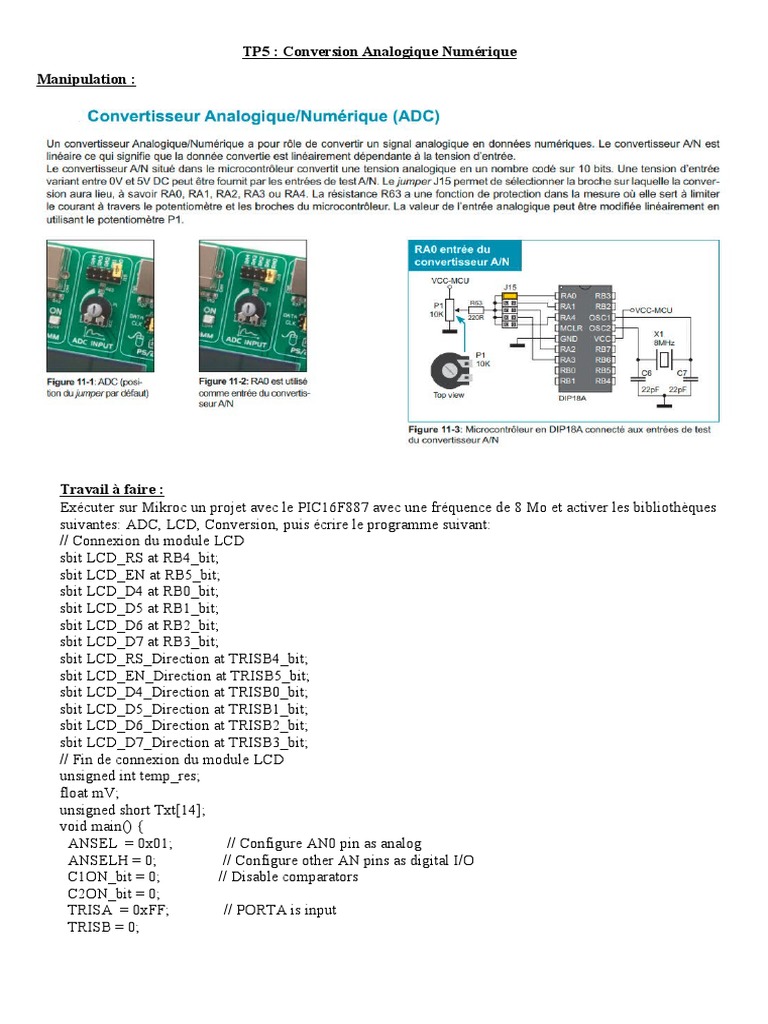

TP5 : Conversion Analogique Numérique

Manipulation :

Travail à faire :
Exécuter sur Mikroc un projet avec le PIC16F887 avec une fréquence de 8 Mo et activer les bibliothèques
suivantes: ADC, LCD, Conversion, puis écrire le programme suivant:
// Connexion du module LCD
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;
sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
// Fin de connexion du module LCD
unsigned int temp_res;
float mV;
unsigned short Txt[14];
void main() {
ANSEL = 0x01; // Configure AN0 pin as analog
ANSELH = 0; // Configure other AN pins as digital I/O
C1ON_bit = 0; // Disable comparators
C2ON_bit = 0;
TRISA = 0xFF; // PORTA is input
TRISB = 0;
 Lcd_Init(); // Initialisation du LCD
Lcd_Cmd(_LCD_CLEAR); // On efface l'écran
Lcd_Cmd(_LCD_CURSOR_OFF); // On arrête le clignotement du curseur
Lcd_Out(1, 1, "Conversion ADC"); // Texte de fond 1ere ligne
//Lcd_Out(2, 1, "Entrée AN2"); // Texte de fond 2iéme ligne

do {
temp_res = ADC_Read(0); // Get 10-bit results of AD conversion
mV = temp_res * 5000.0/1023.0; // convertir en mV
floatToStr( mV,Txt); //Convert to mV
Lcd_Out(2, 1, Txt);
Lcd_Out_Cp("mV");
} while(1);
}
Travail demander
1- Terminer le projet est injecté directement dans le panneau easypic.
2- Ajouter une deuxième entrée de votre choix est comparé entre les valeurs.
3- Convertissez la tension d'entrée en Volt.
