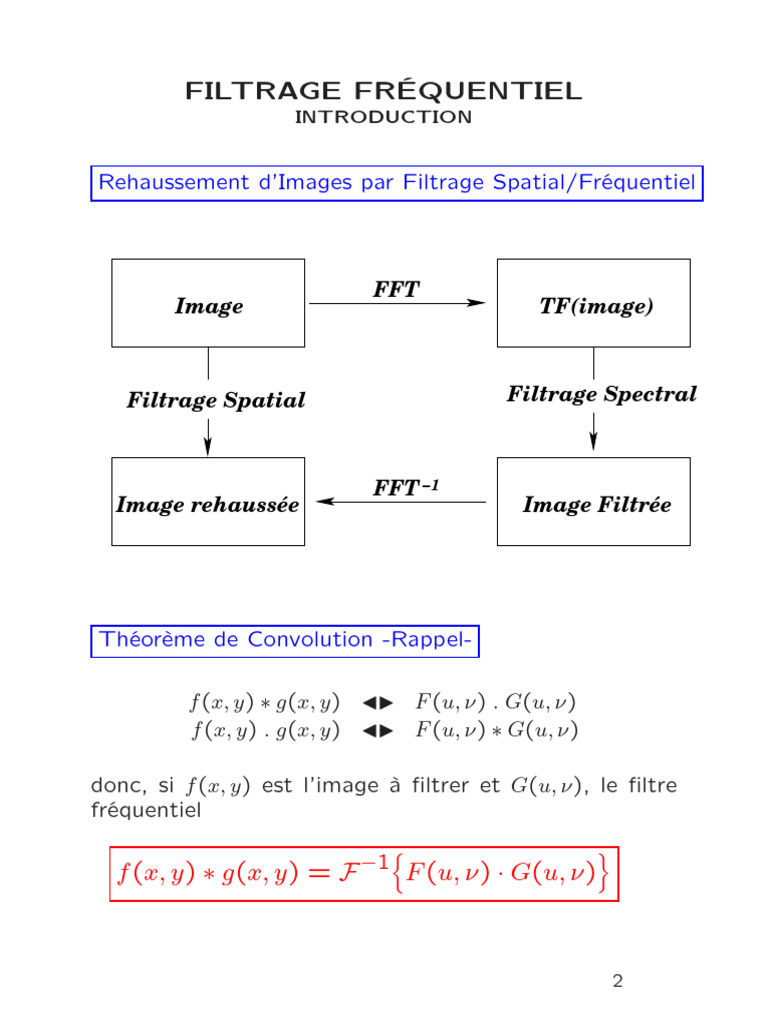

INTRODUCTION
FFT
Image TF(image)
FFT −1
Image rehaussée Image Filtrée
2
FILTRAGE FRÉQUENTIEL
FILTRE PASSE-BAS IDÉAL (1)
1 D(u, ν) ≤ D0
H(u, ν) =
0 D(u, ν) > D0
p
D(u, ν) = u2 + ν 2
D0 : Fréquence de Coupure
Problème
3
FILTRAGE FRÉQUENTIEL
FILTRE PASSE-BAS IDÉAL (2)
4
FILTRAGE FRÉQUENTIEL
FILTRE PASSE-BAS DE BUTTERWORTH (1)
1
H(u, ν) = 2n
1 + D(u, ν)/D0
p
D(u, ν) = u2 + ν 2
D0 : Fréquence de Coupure
Note
- Flou moins brutal et aucune ondulation -
5
FILTRAGE FRÉQUENTIEL
FILTRE PASSE-BAS DE BUTTERWORTH (2)
6
FILTRAGE FRÉQUENTIEL
FILTRE PASSE-HAUT IDÉAL
1 D(u, ν) ≥ D0
H(u, ν) =
0 D(u, ν) < D0
p
D(u, ν) = u2 + ν 2
D0 : Fréquence de Coupure
Exemple
7
FILTRAGE FRÉQUENTIEL
FILTRE PASSE-HAUT DE BUTTERWORTH
1
H(u, ν) = 2n
1 + D0/D(u, ν)
p
D(u, ν) = u2 + ν 2
D0 : Fréquence de Coupure
8
FILTRAGE FRÉQUENTIEL
REHAUSSEMENT DES HAUTES FRÉQUENCES
• Maintient la moyenne et les BF
• Amplifie les HF
H ′ (u, ν) = K0 + H(u, ν)
9
FILTRAGE FRÉQUENTIEL
FILTRE PASSE-BANDE
0
D(u, ν) ≤ D0 − w2
H(u, ν) = 1 D0 − w2 < D(u, ν) < D0 + w
2
D(u, ν) ≥ D0 + w2
0
p
D(u, ν) = u2 + ν 2
D0 : Fréquence de Coupure
w : Largeur de Bande
10
FILTRAGE FRÉQUENTIEL
FILTRE SPECTRAL LOCAL
D1 (u, ν) ≤ D0 ou D2(u, ν) ≤ D0
1
H(u, ν) =
0 sinon
q
D1(u, ν) = (u − u0)2 + (ν − ν0)2
q
D2(u, ν) = (u + u0 )2 + (ν + ν0)2
11
FILTRAGE FRÉQUENTIEL
FILTRE A REJECTION DE BANDE (1)
0 D1 (u, ν) ≤ D0 ou D2(u, ν) ≤ D0
H(u, ν) =
1 sinon
q
D1(u, ν) = (u − u0)2 + (ν − ν0)2
q
D2(u, ν) = (u + u0 )2 + (ν + ν0)2
12
FILTRAGE FRÉQUENTIEL
FILTRE A REJECTION DE BANDE (2)
13
FILTRAGE FRÉQUENTIEL
FILTRAGE HOMOMORPHIQUE (1)
◮ Opération Ponctuelle
× =
◮ Filtrage Homomorphique
14
FILTRAGE FRÉQUENTIEL
FILTRAGE HOMOMORPHIQUE (2)
Diagramme Bloc
15
FILTRAGE FRÉQUENTIEL
FILTRAGE HOMOMORPHIQUE (3)
16
