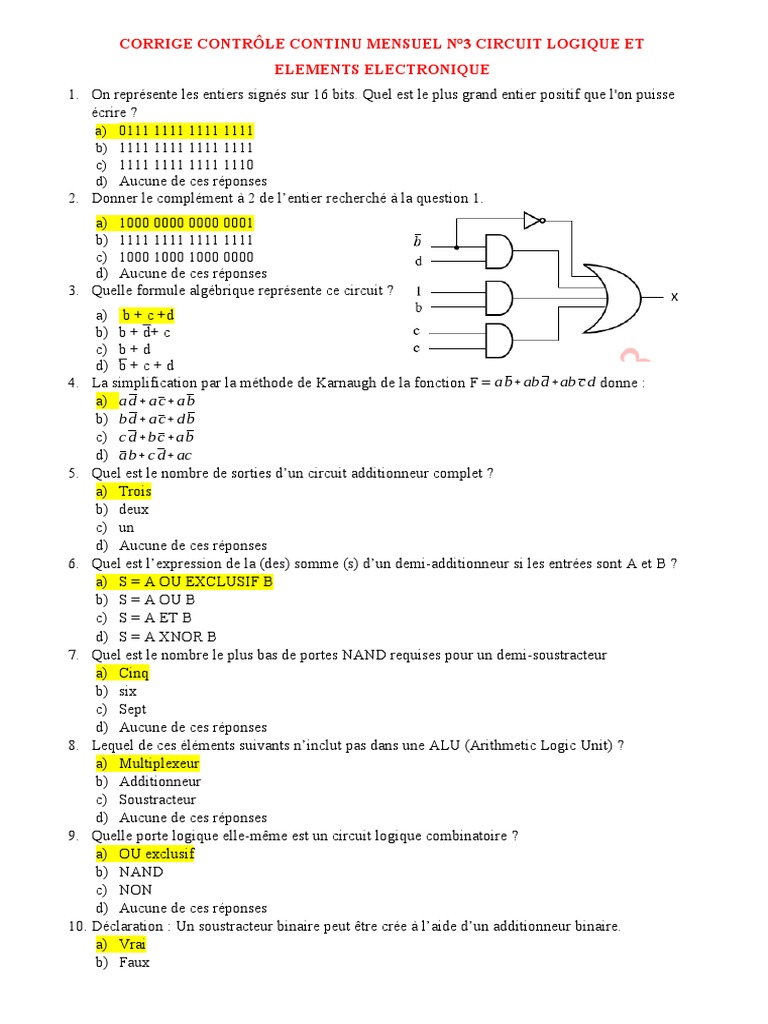

CORRIGE CONTRÔLE CONTINU MENSUEL N°3 CIRCUIT LOGIQUE ET

ELEMENTS ELECTRONIQUE
1. On représente les entiers signés sur 16 bits. Quel est le plus grand entier positif que l'on puisse
écrire ?
a) 0111 1111 1111 1111
b) 1111 1111 1111 1111
c) 1111 1111 1111 1110
d) Aucune de ces réponses
2. Donner le complément à 2 de l’entier recherché à la question 1.
a) 1000 0000 0000 0001
b) 1111 1111 1111 1111
c) 1000 1000 1000 0000
d) Aucune de ces réponses
3. Quelle formule algébrique représente ce circuit ?
a) b + c +d
b) b + d̅+ c
c) b + d
d) b̅ + c + d
4. La simplification par la méthode de Karnaugh de la fonction F = a b+ ab d +ab c d donne :
a) a d + a c+ a b
b) b d + a c+ d b
c) c d +b c +a b
d) a b+ c d+ ac
5. Quel est le nombre de sorties d’un circuit additionneur complet ?
a) Trois
b) deux
c) un
d) Aucune de ces réponses
6. Quel est l’expression de la (des) somme (s) d’un demi-additionneur si les entrées sont A et B ?
a) S = A OU EXCLUSIF B
b) S = A OU B
c) S = A ET B
d) S = A XNOR B
7. Quel est le nombre le plus bas de portes NAND requises pour un demi-soustracteur
a) Cinq
b) six
c) Sept
d) Aucune de ces réponses
8. Lequel de ces éléments suivants n’inclut pas dans une ALU (Arithmetic Logic Unit) ?
a) Multiplexeur
b) Additionneur
c) Soustracteur
d) Aucune de ces réponses
9. Quelle porte logique elle-même est un circuit logique combinatoire ?
a) OU exclusif
b) NAND
c) NON
d) Aucune de ces réponses
10. Déclaration : Un soustracteur binaire peut être crée à l’aide d’un additionneur binaire.
a) Vrai
b) Faux
11. Un circuit prend une seule entrée mais fournit plusieurs sorties. Identifiez de quel circuit il
pourrait s’agir.
a) Démultiplexeur
b) multiplexeur
c) Encodeur
d) Toutes les propositions sont justes
12. Quel type d’opération représente l’enregistrement d’un clip vidéo ?
a) Encodage
b) Multiplexage
c) Démultiplexage
d) Décodage
13. Le décodeur a quatre lignes d’entrée. Combien de lignes de sortie y aura-t-il ?
a) Seize
b) Huit
c) Quatre
d) Un
14. Un circuit séquentiel est ...
a) un circuit où le temps de propagation des signaux et la mémoire du circuit sont pris en compte
b) un circuit dont les sorties peuvent aussi être ses entrées
c) un circuit qui s'étudie via la théorie des automates finis
d) les 3 dernières réponses sont justes J K Q
15. La table de vérité ci-contre représente la table de vérité d’une bascule 0 0 Q0
a) JK 0 1 0
1 0 1
b) D
1 1 Q0
c) K
d) Aucune de ces réponses
16. Comment peut-on synthétiser une bascule D à partir d’une bascule JK ?
a) En prenant D = J et K = J
b) En prenant K = J et D = J
c) En prenant D = K et j = K
d) Les trois propositions sont justes
17. La bascule RS est la plus simple des bascules. Elle est réalisée à partir de deux portes NOR
ou de deux portes NAND:
a) Vrai
b) Faux
18. Le montage de la figure ci-contre représente une bascule réalisée à partir de portes NAND.
Que valent les sorties Q et Q dans les deux situations suivantes : R = 1, S = 0 et R = 0, S =
1 ? R
a. Q = 0, Q=1 Q
b. Q = 1, Q=0
c. Q = 0, Q=0
d. Q = 1, Q=1

On considère le schéma de la figure ci-dessous réalisé avec des bascules RS asynchrones à

base de portes NOR.
19. Donner les expressions logiques des entrées R1 et S1 de la première bascule
a) R1 = E.Q2 et S1 = E.Q2
b) R1 = E .Q2 et S1 = E.Q2
c) R1 = E .Q2 et S1 = E .Q2
d) Aucune réponse n’est juste
20. Même question pour les entrées R2 et S2 de la deuxième bascule
a) R2 = E .Q1 et S2 = E .Q 1
b) R2 = E .Q1 et S2 = E .Q1
c) R1 = E .Q1 et S1 = E .Q 1
d) Aucune réponse n’est juste
