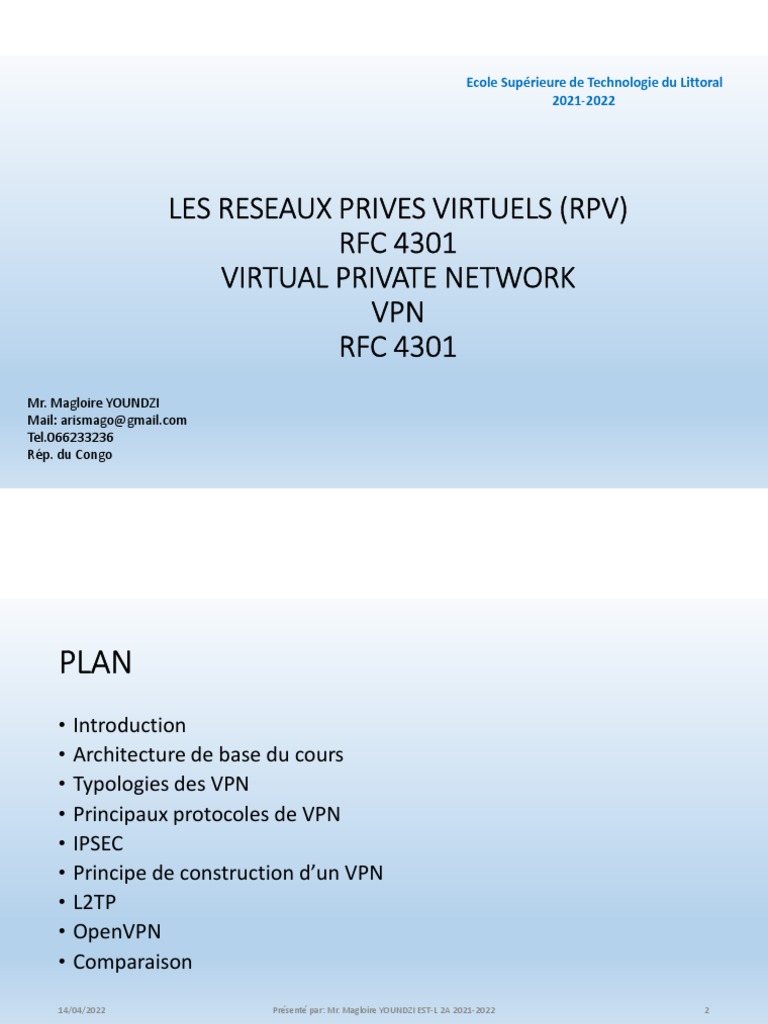

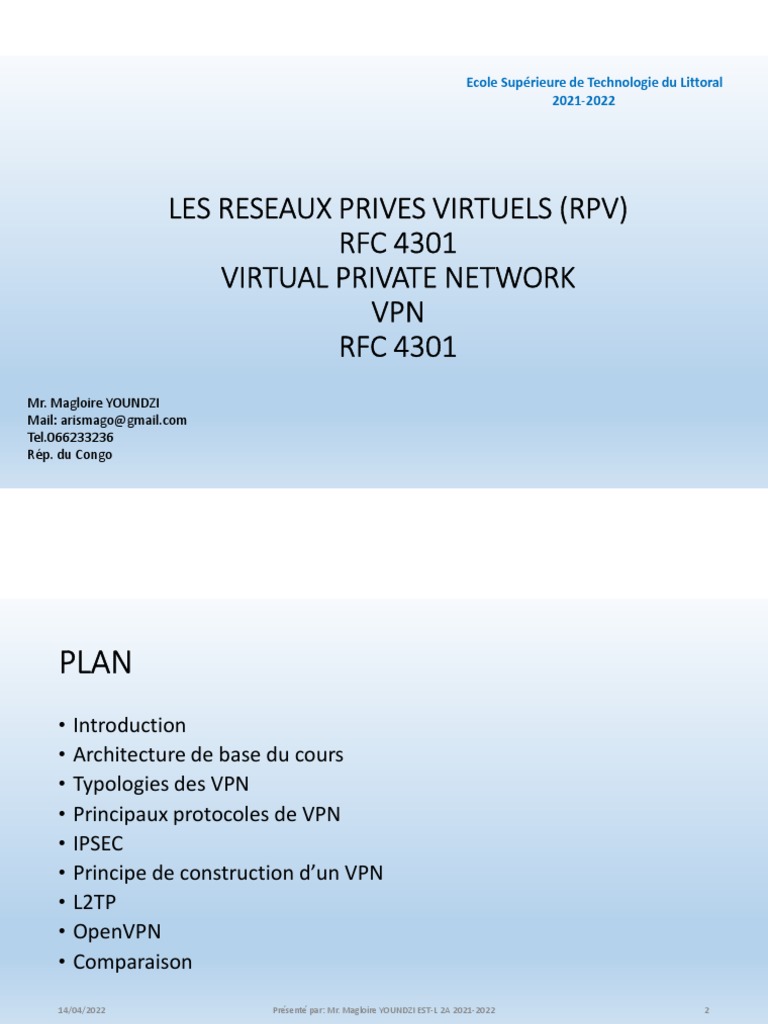

Ecole Supérieure de Technologie du Littoral

2021-2022

LES RESEAUX PRIVES VIRTUELS (RPV)

RFC 4301
VIRTUAL PRIVATE NETWORK
VPN
RFC 4301
Mr. Magloire YOUNDZI
Mail: arismago@gmail.com
Tel.066233236
Rép. du Congo
PLAN
• Introduction
• Architecture de base du cours
• Typologies des VPN
• Principaux protocoles de VPN
• IPSEC
• Principe de construction d’un VPN
• L2TP
• OpenVPN
• Comparaison

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 2

Architecture

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 3

Typologies des VPN

1-VPN d'entreprise
2-VPN Operateur
3-VPN site à site
4-VPN poste à site
5- VPN poste à poste

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 4

Principaux protocole de VPN
Niveau 2
PPTP (Point to Point tunneling Protocol)
Ce protocole fortement soutenu par Microsoft est très simple mais assez limité. Il est en fort déclin
L2F (Layer 2 Forwarding)
Cisco à développé ce protocole autour des années 1996.L'IETF en fait un standard en 1998 avec la RFC 2341. Son
fonctionnement est assez voisin du PPTP
L2TP (Layer 2 Tunneling Protocole)
Dérivé de PPTP et de L2F ce protocole est maintenant un des protocoles VPN implantés nativement sur les machines
Windows, ce qui explique son succès.

Niveau 3 et plus
IPsec
Ce protocole très populaire est un plus robuste et des plus versatiles mais il est aussi un des plus complexes.
OpenVPN
SSL/TLS
SSH

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 5

Principe de construction d’un lien VPN
Cas d’un VPN IPsec: Internet Protocol Security
1. Authentification des données: Nous ne souhaitons pas qu’un autre site puisse envoyer des données en se
faisant passer pour le site de BRAZZA ou de PNR
2. Confidentialité: Nous ne voulons pas qu’un tiers ayant accès aux flux TCP/IP circulant entre BRAZZA et PNR (Par
exemple par la capture de trame sur un des routeurs situé sur le réseau publics interconnectant ces deux sites)
puisse lire les informations échangées entre les deux sites.
3. Intégrité des données: nous ne vous pas non pus qu’un tiers puisse altérer les données échangées entre les
deux sites, au risque de les rentre inutilisables pire de les falsifier.
4. Anti-rejeu: il est également indispensable d’empêcher que les paquets échangés être BRAZZA et PNR lors
d’une transaction précédente puissent être rejoué tels quels une deuxième fois.

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 6

IPSECPLAN DE CONTRÔLE

Négociation des paramètres de sécurité

IKE ( Internet Key
Etablissement des clés pour
IKE

Exchange) RFC 2409 V1 et

l’authentification
4306 v2
PLAN DES DONNEES

ESP (Encapsulation Chiffrement, validation et authentification

Security Protocol) RFC des données
2406, 4303
IPSEC

AH (Authentification Header) Validation et authentification des données

RFC 4302, 4305,4835

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 7

IPESEC: SA

Accord sur les paramètres de sécurités entre deux les entités

Il est nécessaire que les deux entités soient d’accord sur les réglages de sécurité
L’ensemble de ces réglages est appelé Security Association (SA)

IKE automatise le processus d’ échange de clés entre entités pour la mise en ouvre d’un tunnel
IPSEC
Négociation des paramètres de sécurité au travers d’une SA (Security Association)

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 8

IPSEC

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 9

IPSEC
• Une connexion VPN est composé de deux tunnels:
1- Un tunnel IKE pour l’échange des paramètres de sécurité entre
entités
2- Un tunnel IPSEC qui sert au transfert de données entre entités

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 10

 IPSEC
Mode de fonctionnement
Mode Transport

Les données sont prises en charge au niveau de la couche 4 du modèle OSI (Couche
transport), elle sont cryptés et signés avant d’ être transmise à la couche IP, ce mode
est relativement facile à mettre en œuvre.
Inconvénient: Pas de masquage d’adresse (Couche transport)
Mode Tunnel

Dans ce modèle l’encapsulation IPSEC a lieu après que les données envoyées par
l’application aient la pile protocolaire jusqu’à la couche IP incluse: Il ya bien un
masquage des adresses.

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 11

IPsec (Internet Protocol Security

• IPsec
 Cryptage et authentification sur la couche réseau
 Standard ouvert pour sécuriser les communications
 Solution pour l’interconnexion sécurisé des réseaux
• Avantage de IPsec
 Standard pour le chiffrement, l’intégrité et l’authentification des communications informatiques.
 Implémentation transparent dans l’infrastructure réseau.
 Solution de sécurité disponible sur les équipements les routeurs, les PC, les Serveurs, les Firewall
• Basé sur la notion de SA (Security Association) qui est basé sur la politique de sécurité contenant:
 L’algorithme de chiffrement : AES
 L’algorithme de chiffrement: SHA
 Clé partagée pour une session : IKE

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 12

Security Association (SA)

• Le SA contient les paramètres de securité :

 SPI (Security Paramètre Index)
 Paramètre d’authentification (Algorithme, clés, vecteurs d’initiation)
 Paramètres de chiffrement (Algorithme, clés, longueurs, Vecteurs d’initiations)
 Durée de vie des clés (Key lifetime)
 Durée de vie des SA (SA lifetime)
 Mode de protocole transport

NB:
Pour une communication bidirectionnelle en a besoin de deux SA

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 13

Composants d’IPSec

• Protocole de securité
 Authentification Header (AH)
 Encapsulation Security Paload (ESP)
• Protocole d’echanges des clés
 Internet Key Exchande (IKE)
 Internet Security Association and Key Management Protocol (ISAKMP)

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 14

Protocole AH (Authentification Header)

• Principe du protocole AH En-tête IP Données

Ajouter au datagramme IP classique d’origine

Un champ supplémentaire permettant

a la réception de vérifier l’authenticité En-tête IP AH Données
des données incluses dans le d’origine

datagramme.
Ce bloc de donnée est appelé valeur de
vérification d’intégrité. La protection
contre le refus se fait grâce à un
numéro de séquence. Longueur
Index des paramètres de Sécurité (SPI)
Numéro de séquence

Données d’authentification (longueur variable)

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 15

Protocole AH (Authentification Header)

• Produit: Authentification d’origine,

Intégrité, Protection Anti replay, mais
sans chiffrement.
• En-tête suivant: Identifie le type de
charge après le AH
En-tête IP AH Données Utilisateurs
• Longueur de la charge, contient la
longueur du champs données
d’authentification En-tête suivant Longueur de la charge Reservé
• Données d’authentification, est un
Security Parameter Index (SPI)
champs de longueur variable qui
contient la valeur du champs Numéro de séquence
d’intégrité.
Données d’authentification
(Intégrety check Value) Taille Variable

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 16

Protocole ESP (Encapsulation Security Paload)

Principe du protocole
ESP peut assurer, un ou plusieurs des services suivants:
 Confidentialité (Protection des données contre l’analyse du traffic si le
mode tunnel est utilisé
 Intégrité des données en mode non connecté et authentification de
l’origine des données, protection contre le rejeu

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 17

Protocole ESP (Encapsulation Security Paload)

• Produit: Confidentialité
En-tête IP En-tête ESP Données Utilisateurs En-queu ESP Auth ESP
(chiffrement),
Authentification d’origine,
protection anti replay
• Le champ données
utilisateurs, Payload DATA,
est composé d’un nombre
variable d’octect de Security Paraeter Index (SPI)
donnée décrits par le Numero de séquence
champ en-tête suivant. Données utilisateur Variable
• Ce champ est chiffré avec
l’algorithme Remplissage (0-255 octects)
cryptographique Longueur de
remplissage En-tête Suivant
sélectionné au cours de
l’établissement de la SA Données d’authentification variable

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 18

La gestion des clés pour IPSec
Clé de session

La gestion des clés pour IPSec se fait a travers deux systèmes:

1. ISAKMP
2. IKE

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 19

Internet Key Exchange (IKE)
• Protocole IKE
• Applique la politique de sécurité pour protégé la communication
• Echange les clés Diffie-Hellman: SHA 1, SHA 2
• Négociations des Sas pour IPSec
• Utilise les protocoles:
 ISAKMP (Payload, Syntax et Codage)
 OAKLEY (Based on Diffie-Hellman)
 Objectifs: Offrir une négociations des SA sécurisé et automatisé
• Deux phases
 Etablissement des canaux sécurisé entre deux extrémités
 Association ISAKMP sécurisé
 Négociation des paramètres ISAKMP (Méthode d’authentification, Algorithme de chiffrement)
 Echange des clés de session
 IPSec négociation dans le canal ISAKMP sécurisé
 Négociation des paramètres IPSec: Protocole de sécurité, algorithme et clés utilisés pour le
chiffrement et l’authentification.

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 20

Internet Security Association and Key Management
Protocole (ISAKMP)
ISAKMP: Un cadre générique pour la négociation et l’échange des clés. Ce
n’est pas un protocole , c’est une manière de procéder
Deux phases successives.
Phase1: Négociation, Echange de clés et authentification
a) Négociation de l’association de sécurité utilisée pour les propres
besoins de l’échange de clé (fonction cryptographiques et protocoles
utilisé par IKE
b) Echange de clé secrète (le protocole Diffie-Hellman AES, DES)
c) Authentification mutuelle des deux entités
Phase 2: Négociation des association de sécurité (Sas) utilisées dans les
échanges sécurisés IP ultérieurs

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 21

Etablissement d’une connexion

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 22

Comment IPsec utilise IKE

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 23

Les modes IPsec
Mode transport avec le AH

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 24

Capture Wireshark

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 25

AH en mode tunnel avec AH

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 26

Capture Wireshark

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 27

Le mode transport avec ESP

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 28

Capture Wireshark

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 29

Le mode tunnel avec ESP

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 30

Capture Wireshark

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 31

AH et ESP en mode transport

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 32

AH et ESP en mode tunnel

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 33

 L2TP

Le protocole Layer 2 Tunneling (L2TP)

Protocole de tunneling utilisé pour les VPN
Il n’a pas de cryptage ni de confidentialité
Il s’appuis sur un protocole de cryptage (Comme IPESC) qui passe dans le tunnel pour assurer la confidentialité

PS: C’est aussi l’un des meilleurs protocole VPN pour contourner les restrictions de
réseaux et des fournisseurs des services internet
Problème: La connexion VPN au réseau peut être TRES, TRES, TRES LONG et peut être
aussi bloqué facilement par les FAI

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 34

OpenVPN

Une application information ouverte pour la mise en place de techniques des réseaux privés Virtuels
Connexions sécurisés Point par Point ou Site par Site
Il exploite un protocole de sécurité sur mesure qui utilise SSL/TLS pour les échanges de clés

NB: OpenVPN n’est pas compatible avec IPSEC et d’autre logiciels VPN

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 35

Comparaison

14/04/2022 Présenté par: Mr. Magloire YOUNDZI EST-L 2A 2021-2022 36
