TP3 Création Et Interconnexions Des LAN

Université de Monastir A.
U : 2022/2023
Institut Supérieur d'Informatique L1-INFO
et Mathématiques de Monastir
TP3

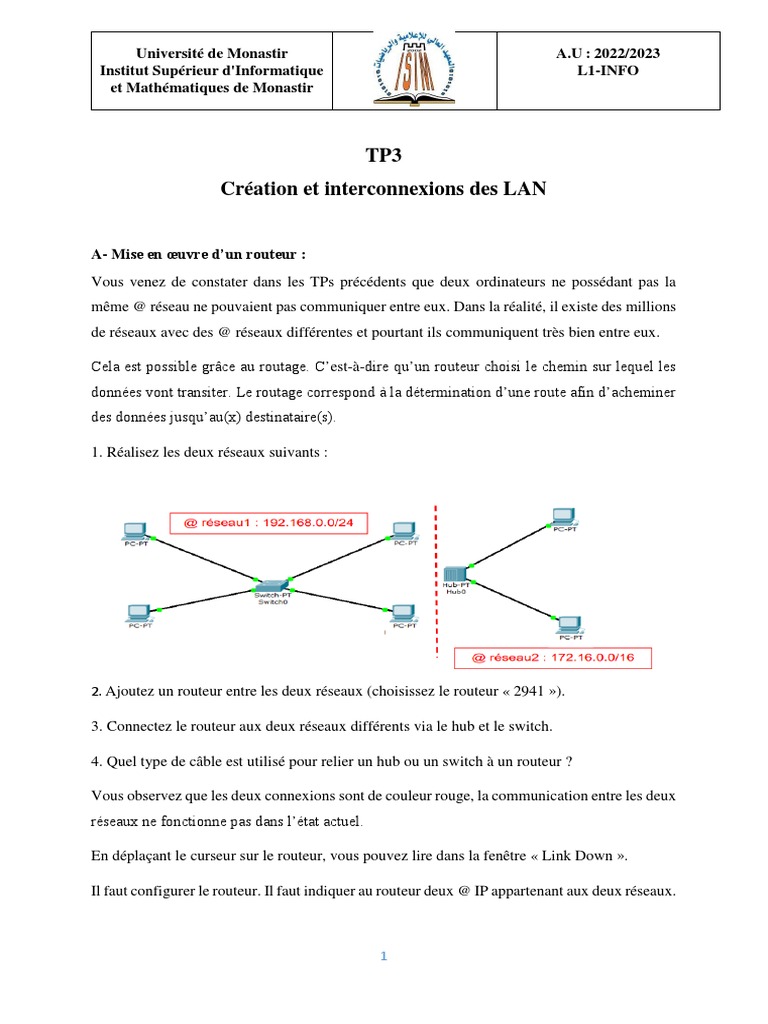

Création et interconnexions des LAN
A- Mise en œuvre d’un routeur :

Vous venez de constater dans les TPs précédents que deux ordinateurs ne possédant pas la
même @ réseau ne pouvaient pas communiquer entre eux. Dans la réalité, il existe des millions
de réseaux avec des @ réseaux différentes et pourtant ils communiquent très bien entre eux.
Cela est possible grâce au routage. C’est-à-dire qu’un routeur choisi le chemin sur lequel les
données vont transiter. Le routage correspond à la détermination d’une route afin d’acheminer
des données jusqu’au(x) destinataire(s).
1. Réalisez les deux réseaux suivants :
2. Ajoutez un routeur entre les deux réseaux (choisissez le routeur « 2941 »).
3. Connectez le routeur aux deux réseaux différents via le hub et le switch.
4. Quel type de câble est utilisé pour relier un hub ou un switch à un routeur ?
Vous observez que les deux connexions sont de couleur rouge, la communication entre les deux
réseaux ne fonctionne pas dans l’état actuel.
En déplaçant le curseur sur le routeur, vous pouvez lire dans la fenêtre « Link Down ».
Il faut configurer le routeur. Il faut indiquer au routeur deux @ IP appartenant aux deux réseaux.
1
5. Cliquez sur le routeur pour ouvrir la fenêtre de propriétés, cliquez sur l’onglet « Configurer
», cliquez sur un port « INTERFACE > FastEthernet » puis entrez l’@ IP (une @ IP libre) et le
masque de sous-réseau correspondant au réseau 1. N’oubliez pas de cocher d’activer le port.
6. Répétez la même démarche sur l’autre port pour le réseau 2.
Le routeur va permettre de faire le lien entre les deux réseaux, les connexions doivent être de
couleur verte maintenant. Si ce n’est pas le cas, il vous faudra revoir la configuration du routeur.
7. Simulez l’envoi d’une trame entre PC1 et PC6. L’essai est-il concluant ? Ça ne fonctionne
toujours pas !
L’hôte PC6 n’est pas joignable car PC1 n’appartient pas au même réseau. Il faut lui indiquer
qu’il peut le joindre en passant par le routeur. Lorsqu’un poste envoie des données à un hôte
qui n’est pas sur son réseau, vous devez lui indiquer qu’il peut le faire en envoyant les données
à un routeur. C’est seulement ensuite que le routeur se chargera d’acheminer (router) les
données sur l’autre réseau.
8. Cliquez sur PC1, onglet « Bureau » puis entrer l’@ IP du routeur dans « Default Gateway »
ou « Passerelle ».
9. Simulez à nouveau l’envoi d’une trame entre PC1 et PC6. L’essai est-il concluant ?
Les données sont bien envoyées au routeur qui les achemine correctement vers PC6 mais il n’y
a aucune réponse de la part de PC6. PC6 doit envoyer un message indiquant à PC1 qu’il a bien
reçu les données mais comme PC1 ne fait pas parti de son réseau, il ne peut donc pas l’atteindre.
Il faut pour lui aussi, lui indiquer la passerelle.
10. Indiquez la passerelle pour PC6. Simuler à nouveau l’envoi d’une trame entre PC1 et PC6.
L’essai est-il concluant ?
Le routeur a cette fois acheminé les données de PC1 vers PC6 et PC6 a renvoyé un message à
PC1 lui indiquant qu’il a reçu les données.
11. Modifiez la configuration des autres hôtes de manière à ce que tous les postes puissent
communiquer entre eux. Vérifiez le fonctionnement.
12. Expliquez comment un hôte sur un réseau peut communiquer avec un hôte d’un réseau
différent.
13. Que doit-on faire pour configurer un routeur ?
2
14. Qu’est-ce qu’une « passerelle » ?
15. Visualiser la table du routage de l’hôte par la commande netstat –r et du routeur par la
commande show ip route. Interpréter.
B- Création d’un réseau avec un routeur
1. Construire le réseau ci-dessus avec les paramètres réseaux indiqués.
Remarque : En cas de problème sur la connexion du switch, rajouter un port supplémentaire.
2. En mode temps réel, vérifier la bonne communication entre tous les postes avec l’enveloppe.
3. Visualiser la table du routage du serveur et du routeur.
C- Configuration d’un WAN
• Ajouter deux routeurs type 1841

◦ Par défaut, les routeurs 1841 de Packet Tracer n'ont pas des ports série « serial ports »
(indispensable pour la liaison de 2 routeurs). On ajoute ce module pour chaque routeur
comme suit :
 Cliquer sur le routeur.
 Cliquer sur le l'onglet Physical.
 Mettre le routeur hors tension (cliquer sur la lumière verte).
3
 Choisir et ajouter le module WIC-2T
 Remettre le routeur sous tension (cliquer sur la lumière verte).
◦ Relier Router0 avec Router1 par un lien série
◦ Ajouter deux Switch 2950-24
◦ Connecter le port Fa0/1 du Switch0 au port Fa0/0 du Router0.
◦ Connecter le port Fa0/1 du Switch1 au port Fa0/0 du Router1.
 Configuration IP des Equipements

◦ Affecter les @IP et le masque de réseau aux PCs selon le tableau ci-dessous :
PC @ IP Masque de réseau
PC0 192.168.1.2 255.255.255.0
PC1 192.168.1.3 255.255.255.0
PC2 192.168.2.2 255.255.255.0
PC3 192.168.2.3 255.255.255.0
• Pour chaque routeur :

◦ Cliquer sur le routeur.
◦ Cliquer sur l'onglet Config.
◦ Configurer les interfaces avec les adresses IP suivantes :
Router Serial 0/1/0 Masque Fast Ethernet 0/0 Masque

Router0 192.168.3.1 255.255.255.0 192.168.1.1 255.255.255.0
Router1 192.168.3.2 255.255.255.0 192.168.2.1 255.255.255.0
 Test de la connexion à l’aide de la fonction Ping

• Effectuer un Ping de PC0 vers
Test Réponse
Ping PC0 vers PC1 ……………...
Ping PC0 vers Router0 (Fa0/0) ………….......
Ping PC0 vers Router0 (Serial 0/1/0) ……………...
Ping PC0 vers Router1 (Fa0/0) ……………...

Test Réponse
4
• Effectuer un Ping de Router0 vers
Test Réponse
Ping Router0 vers PC0 ……………...
Ping Router0 vers Router1 (Serial 0/1/0) ……………...
Ping Router0 vers Router1 (Fa0/0) ……………...
 Configuration de l’adresse passerelle par défaut
• Ajouter à toutes les machines l’adresse de la passerelle par défaut :
PC @ IP Masque de réseau Passerelle par défaut
PC0 192.168.1.2 255.255.255.0 192.168.1.1
PC1 192.168.1.3 255.255.255.0 192.168.1.1
PC2 192.168.2.2 255.255.255.0 192.168.2.1
PC3 192.168.2.3 255.255.255.0 192.168.2.1

Test Réponse
Test Réponse
• Effectuer un Ping de Router0 vers
Test Réponse
Ping Router0 vers Router1 (Serial 0/1/0) ……………...
Ping Router0 vers Router1 (Fa0/0) ……………...
Question 3 : D’après vous quelle(s) est (sont) le(s) raison(s) de l’absence de connectivité
entre PC0 et PC2.
5
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
 Routage Statique
• Visualiser la table de routage du Router0:
◦ Cliquer sur la loupe
◦ Cliquer sur le Router0 et choisir Routing Table
Question 4 : Quels sont les chemins statiques déjà configurer ?
.......................................................................................................................................................
Question 5 : Quel est le chemin statique à configurer ?
.......................................................................................................................................................
◦ Cliquer sur la loupe
◦ Cliquer sur le Router1 et choisir Routing Table
Question 6 : Quels sont les chemins statiques déjà configurer ?
.......................................................................................................................................................
Question 7 : Quel est le chemin statique à configurer ?
.......................................................................................................................................................
• Configurer une route statique dans la table de routage du Router0:
◦ Cliquer sur le Router0
◦ Dans l’onglet Config, cliquer sur Routing ensuite Static
◦ Dans la zone Network taper l’adresse du réseau à atteindre
◦ Dans la zone Mask taper le masque du réseau à atteindre
◦ Dans la zone Next Hop taper l’adresse du Router1 (serial 0/1/0)
• Configurer une route statique dans la table de routage du Router1:
◦ Cliquer sur le Router1
◦ Dans l’onglet Config, cliquer sur Routing ensuite Static
◦ Dans la zone Network taper l’adresse du réseau à atteindre
◦ Dans la zone Mask taper le masque du réseau à atteindre
◦ Dans la zone Next Hop taper l’adresse du Router0 (serial 0/1/0)
Test Réponse TTL
Ping PC0 vers PC1 ……………... ……………...
Ping PC0 vers Router0 (Fa0/0) ……………... ……………...
Ping PC0 vers Router0 (Serial 0/1/0) ……………... ……………...
Ping PC0 vers PC2 ……………... ……………...
Ping PC0 vers PC3 ……………... ……………...
Test Réponse TTL
Ping PC2 vers PC3 ……………... ……………...
6
Ping PC2 vers PC0 ……………... ……………...
Ping PC2 vers PC1 ……………... ……………...

Question 8 : Est ce que les réseaux apparaissent-ils dans la tables de routage de la même
façon?
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
Question 9 : D'après vous quelles sont les avantages et les inconvénients du routage statique ?
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
