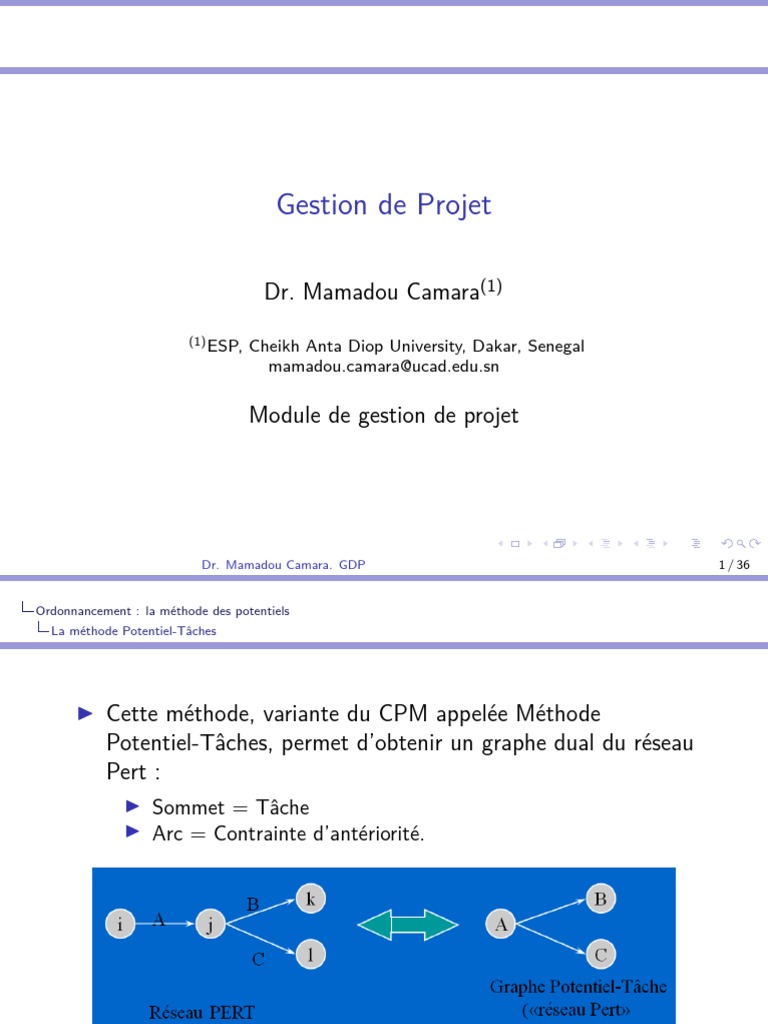

Ordonnancement : la méthode des potentiels La méthode Potentiel-Tâches
I Cette méthode, variante du CPM appelée Méthode
Potentiel-Tâches, permet d’obtenir un graphe dual du réseau Pert : I Sommet = Tâche I Arc = Contrainte d’antériorité.
Dr. Mamadou Camara. GDP 2 / 36
Ordonnancement : la méthode des potentiels Le graphe : niveau des activités
I Le niveau d’une tâche correspond au plus grand nombre de
tâches rencontrées sur un même chemin depuis le début du projet, plus un. I On place au premier niveau les tâches qui n’ont aucun antécédent et on les raye de la liste des tâches.
Dr. Mamadou Camara. GDP 3 / 36
Ordonnancement : la méthode des potentiels Le graphe : niveau des activités
I Étape 1 : on raye dans la colonne des antécédents, les tâches
qui viennent d’être affectées au dernier niveau analysé ; I Étape 2 : les tâche du nouveau niveau sont les tâches non rayées de la colonnes des tâches qui n’ont plus d’antécédent ; après affectation au nouveau niveau, ces tâches sont rayées à leur tour dans la colonne des tâches ; I Étape 3 : s’il reste des tâches non rayées dans la colonne des tâches, on repart à l’étape 1, sinon la décomposition en niveaux est terminée.
Dr. Mamadou Camara. GDP 4 / 36
Ordonnancement : la méthode des potentiels Le graphe : niveau des activités
Dr. Mamadou Camara. GDP 5 / 36
Ordonnancement : la méthode des potentiels Le graphe : Tracé
Tracé
Dr. Mamadou Camara. GDP 6 / 36
Ordonnancement : la méthode des potentiels Le graphe : tâches fictives
I Pour obtenir un graphe normalisé, il est nécessaire de définir
des tâches fictives de durées nulles dans les cas suivants : 1. projet avec plusieurs entrées (respectivement sorties)
Dr. Mamadou Camara. GDP 7 / 36
Ordonnancement : la méthode des potentiels Durée du Projet
I La durée minimale du projet est donnée par la date de fin au
plus tôt de la dernière tâche. I C’est la combinaison des contraintes, due à l’organisation choisie, qui détermine la durée la plus courte. I Réduire la durée du projet : I 1er degré de liberté : "comprimer" certaines tâches I 2ème degré de liberté : modifier l’organisation
Dr. Mamadou Camara. GDP 8 / 36
Ordonnancement : la méthode des potentiels Conventions et repérage temporelle
Dr. Mamadou Camara. GDP 9 / 36
Ordonnancement : la méthode des potentiels Application
Dr. Mamadou Camara. GDP 10 / 36
Ordonnancement : la méthode des potentiels Application
I La date de début "au plus tôt" de démarrage d’une tâche est
la date avant laquelle cette tâche ne peut pas démarrer. 1. Pour chaque prédécesseur, calculer la somme I la date de début "au plus tôt" I la durée de tâche 2. Prendre le maximum des sommes
Dr. Mamadou Camara. GDP 11 / 36
Ordonnancement : la méthode des potentiels Application
Dr. Mamadou Camara. GDP 12 / 36
Ordonnancement : la méthode des potentiels Application
La date de fin "au plus tôt"
I Elle est déduite pour chaque tâche par somme de de :
I la date de début "au plus tôt" I la durée de tâche
Dr. Mamadou Camara. GDP 13 / 36
Ordonnancement : la méthode des potentiels Application
Dr. Mamadou Camara. GDP 14 / 36
Ordonnancement : la méthode des potentiels Application
I La date de fin "au plus tard" est la date à laquelle la tâche
doit être achevée pour ne pas retarder le projet. 1. Pour chaque successeur, calculer la différence I la date de fin "au plus tard" I la durée de tâche 2. Prendre le minimum de ces différences
Dr. Mamadou Camara. GDP 15 / 36
Ordonnancement : la méthode des potentiels Application
Dr. Mamadou Camara. GDP 16 / 36
Ordonnancement : la méthode des potentiels Application
La date de début "au plus tard"
I Elle est déduite pour chaque tâche par différence de :
I la date de de fin "au plus tard" I la durée de tâche
Dr. Mamadou Camara. GDP 17 / 36
Ordonnancement : la méthode des potentiels Application
Dr. Mamadou Camara. GDP 18 / 36
Ordonnancement : la méthode des potentiels Comparaison des deux approches
I Ces deux approches fournissent les mêmes résultats mais la
méthode Potentiel-Tâches est plus facile à utiliser pour quatre raisons. 1. Le graphique est plus lisible par un non spécialiste (visualisation d’informations) 2. L’introduction de Tâches fictives accroit le nombre de tâche (alourdit PERT) 3. La méthode Potentiel-tâche permet de travailler à différents niveaux d’agrégation des tâches. 4. Permet très facilement de modifier le problème initial I par adjonction ou suppression de tâches et/ou de contraintes I sans adjonctions et/ou suppression de tâches fictives
Dr. Mamadou Camara. GDP 19 / 36
Les marges Marge totale
Marge totale : définition
I Elle mesure le degré de liberté pour programmer une tâche
sans remettre en cause la durée minimale du projet : I c’est l’intervalle de temps dont on peut retarder le début d’exécution d’une tâche I c’est l’allongement maximale de la durée d’une tâche.
Dr. Mamadou Camara. GDP 20 / 36
Les marges Marge totale
Marge totale : calcul
I La marge totale d’une tâche représente la différence entre
I sa date de fin au plus tard I et sa date de fin au plus tôt I si cette différence est nulle, la tâche est dite critique.
Dr. Mamadou Camara. GDP 21 / 36
Les marges Marge totale
Dr. Mamadou Camara. GDP 22 / 36
Les marges Marge totale
Dr. Mamadou Camara. GDP 23 / 36
Les marges Marge libre
Marge libre : définition
I Cette marge correspond à la durée dont une tâche peut être
prolongée ou retardée sans déplacer aucune autre tâche du projet. I La marge libre est une partie de la marge totale. I Un retard de la programmation de la tâche par rapport à une programmation au plus tôt n’a aucune conséquence tant qu’il n’excède pas la marge libre.
Dr. Mamadou Camara. GDP 24 / 36
Les marges Marge libre
Marge libre : calcul
I La marge libre d’une tâche représente la différence entre :
I la première date de début au plus tôt de ses descendants I et sa date de fin au plus tôt. I Si cette différence est négative, la marge libre est nulle.
Dr. Mamadou Camara. GDP 25 / 36
Les marges Marge libre
Dr. Mamadou Camara. GDP 26 / 36
Chemin critique
I On appelle chemin critique, tout itinéraire qui permet d’aller
du début du graphe (projet) à sa fin en mettant le temps le plus élevé possible. I La détermination d’un tel chemin se fait par le calcul des dates de fin au plus tôt et de fin au plus tard de chaque tâche. I Une tâche critique a une marge totale nulle
Dr. Mamadou Camara. GDP 27 / 36
Chemin critique
Dr. Mamadou Camara. GDP 28 / 36
Programmation effective du projet
I La programmation définitive du projet s’effectuera en fonction
des principes généraux suivants : I programmer "assez" tôt les tâches non critiques pour absorber d’éventuels aléas et avoir "une chance" de "tenir" le temps d’achèvement minimal en cas d’introduction des contraintes disjonctives et cumulatives. I tenir compte de la nature des ressources consommées par une tâche et des préoccupation économiques qui peuvent inciter à une programmation au plus tard. I l’utilisation des marges libres est discrétionnaire. I Mais l’utilisation de la partie non-libre de la marge totale ne l’est pas.
Dr. Mamadou Camara. GDP 29 / 36
Présentation des résultats
Gantt
I Le graphe potentiel-tâches est classiquement utilisé mais il est
d’un usage peu commode pour toute analyse comparative. I Le diagramme de Gantt permet une visualisation des durée des tâches. I Il doit être tracé à partir d’un graphe potentiel-étape ou potentiel-tâche
Dr. Mamadou Camara. GDP 30 / 36
Présentation des résultats
Elaboration d’un Gantt
I Tracer le réseau "Pert"
I Tracer le diagramme de Gantt : I lister les tâches I tracer en regard une barre proportionnelle à la durée de la tâche sur une échelle de temps I Les tâches qui possèdent une marge peuvent être déplacées pour améliorer la répartition des ressources (lissage des charges)
Dr. Mamadou Camara. GDP 31 / 36
Présentation des résultats
Exemple
Dr. Mamadou Camara. GDP 32 / 36
Fin
Fin
Dr. Mamadou Camara. GDP 33 / 36
Annexe : Les marges Marge indépendante
Marge indépendante : calcul
I La marge indépendante d’une tâche représente la différence
entre : I la première date de début au plus tôt de ses successeurs I et la dernière date de fin au plus tard de ses antécédents augmentée de la durée de la tâche. I Si cette différence est négative, la marge indépendante est nulle.
Dr. Mamadou Camara. GDP 34 / 36
Annexe : Les marges Marge indépendante
Marge indépendante : définition
I On définit la marge indépendante comme la partie de la
marge que l’on peut utiliser sans affecter la marge des prédécesseurs et des successeurs. I Elle est définie en considérant que les ancêtres de la tache sont programmées au plus tard(et non au plus tôt) et ses descendants au plus tôt I La marge indépendante est moins utilisée que la marge libre dans la mesure où la programmation des tâches s’effectue le plus souvent d’amont en aval.
