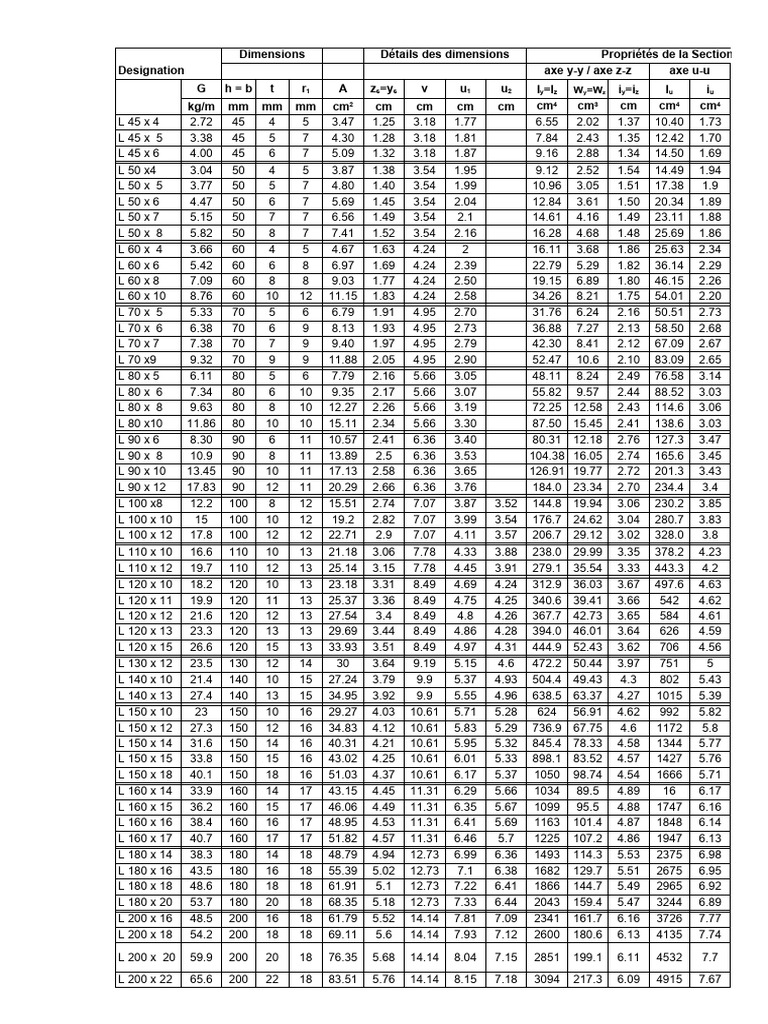

Dimensions Détails des dimensions Propriétés de la Section

Designation axe y-y / axe z-z axe u-u

G h=b t r1 A zs=ys v u1 u2 Iy=Iz Wy=Wz iy=iz Iu iu
kg/m mm mm mm cm2 cm cm cm cm cm4 cm3 cm cm4 cm4
L 45 x 4 2.72 45 4 5 3.47 1.25 3.18 1.77 6.55 2.02 1.37 10.40 1.73
L 45 x 5 3.38 45 5 7 4.30 1.28 3.18 1.81 7.84 2.43 1.35 12.42 1.70
L 45 x 6 4.00 45 6 7 5.09 1.32 3.18 1.87 9.16 2.88 1.34 14.50 1.69
L 50 x4 3.04 50 4 5 3.87 1.38 3.54 1.95 9.12 2.52 1.54 14.49 1.94
L 50 x 5 3.77 50 5 7 4.80 1.40 3.54 1.99 10.96 3.05 1.51 17.38 1.9
L 50 x 6 4.47 50 6 7 5.69 1.45 3.54 2.04 12.84 3.61 1.50 20.34 1.89
L 50 x 7 5.15 50 7 7 6.56 1.49 3.54 2.1 14.61 4.16 1.49 23.11 1.88
L 50 x 8 5.82 50 8 7 7.41 1.52 3.54 2.16 16.28 4.68 1.48 25.69 1.86
L 60 x 4 3.66 60 4 5 4.67 1.63 4.24 2 16.11 3.68 1.86 25.63 2.34
L 60 x 6 5.42 60 6 8 6.97 1.69 4.24 2.39 22.79 5.29 1.82 36.14 2.29
L 60 x 8 7.09 60 8 8 9.03 1.77 4.24 2.50 19.15 6.89 1.80 46.15 2.26
L 60 x 10 8.76 60 10 12 11.15 1.83 4.24 2.58 34.26 8.21 1.75 54.01 2.20
L 70 x 5 5.33 70 5 6 6.79 1.91 4.95 2.70 31.76 6.24 2.16 50.51 2.73
L 70 x 6 6.38 70 6 9 8.13 1.93 4.95 2.73 36.88 7.27 2.13 58.50 2.68
L 70 x 7 7.38 70 7 9 9.40 1.97 4.95 2.79 42.30 8.41 2.12 67.09 2.67
L 70 x9 9.32 70 9 9 11.88 2.05 4.95 2.90 52.47 10.6 2.10 83.09 2.65
L 80 x 5 6.11 80 5 6 7.79 2.16 5.66 3.05 48.11 8.24 2.49 76.58 3.14
L 80 x 6 7.34 80 6 10 9.35 2.17 5.66 3.07 55.82 9.57 2.44 88.52 3.03
L 80 x 8 9.63 80 8 10 12.27 2.26 5.66 3.19 72.25 12.58 2.43 114.6 3.06
L 80 x10 11.86 80 10 10 15.11 2.34 5.66 3.30 87.50 15.45 2.41 138.6 3.03
L 90 x 6 8.30 90 6 11 10.57 2.41 6.36 3.40 80.31 12.18 2.76 127.3 3.47
L 90 x 8 10.9 90 8 11 13.89 2.5 6.36 3.53 104.38 16.05 2.74 165.6 3.45
L 90 x 10 13.45 90 10 11 17.13 2.58 6.36 3.65 126.91 19.77 2.72 201.3 3.43
L 90 x 12 17.83 90 12 11 20.29 2.66 6.36 3.76 184.0 23.34 2.70 234.4 3.4
L 100 x8 12.2 100 8 12 15.51 2.74 7.07 3.87 3.52 144.8 19.94 3.06 230.2 3.85
L 100 x 10 15 100 10 12 19.2 2.82 7.07 3.99 3.54 176.7 24.62 3.04 280.7 3.83
L 100 x 12 17.8 100 12 12 22.71 2.9 7.07 4.11 3.57 206.7 29.12 3.02 328.0 3.8
L 110 x 10 16.6 110 10 13 21.18 3.06 7.78 4.33 3.88 238.0 29.99 3.35 378.2 4.23
L 110 x 12 19.7 110 12 13 25.14 3.15 7.78 4.45 3.91 279.1 35.54 3.33 443.3 4.2
L 120 x 10 18.2 120 10 13 23.18 3.31 8.49 4.69 4.24 312.9 36.03 3.67 497.6 4.63
L 120 x 11 19.9 120 11 13 25.37 3.36 8.49 4.75 4.25 340.6 39.41 3.66 542 4.62
L 120 x 12 21.6 120 12 13 27.54 3.4 8.49 4.8 4.26 367.7 42.73 3.65 584 4.61
L 120 x 13 23.3 120 13 13 29.69 3.44 8.49 4.86 4.28 394.0 46.01 3.64 626 4.59
L 120 x 15 26.6 120 15 13 33.93 3.51 8.49 4.97 4.31 444.9 52.43 3.62 706 4.56
L 130 x 12 23.5 130 12 14 30 3.64 9.19 5.15 4.6 472.2 50.44 3.97 751 5
L 140 x 10 21.4 140 10 15 27.24 3.79 9.9 5.37 4.93 504.4 49.43 4.3 802 5.43
L 140 x 13 27.4 140 13 15 34.95 3.92 9.9 5.55 4.96 638.5 63.37 4.27 1015 5.39
L 150 x 10 23 150 10 16 29.27 4.03 10.61 5.71 5.28 624 56.91 4.62 992 5.82
L 150 x 12 27.3 150 12 16 34.83 4.12 10.61 5.83 5.29 736.9 67.75 4.6 1172 5.8
L 150 x 14 31.6 150 14 16 40.31 4.21 10.61 5.95 5.32 845.4 78.33 4.58 1344 5.77
L 150 x 15 33.8 150 15 16 43.02 4.25 10.61 6.01 5.33 898.1 83.52 4.57 1427 5.76
L 150 x 18 40.1 150 18 16 51.03 4.37 10.61 6.17 5.37 1050 98.74 4.54 1666 5.71
L 160 x 14 33.9 160 14 17 43.15 4.45 11.31 6.29 5.66 1034 89.5 4.89 16 6.17
L 160 x 15 36.2 160 15 17 46.06 4.49 11.31 6.35 5.67 1099 95.5 4.88 1747 6.16
L 160 x 16 38.4 160 16 17 48.95 4.53 11.31 6.41 5.69 1163 101.4 4.87 1848 6.14
L 160 x 17 40.7 160 17 17 51.82 4.57 11.31 6.46 5.7 1225 107.2 4.86 1947 6.13
L 180 x 14 38.3 180 14 18 48.79 4.94 12.73 6.99 6.36 1493 114.3 5.53 2375 6.98
L 180 x 16 43.5 180 16 18 55.39 5.02 12.73 7.1 6.38 1682 129.7 5.51 2675 6.95
L 180 x 18 48.6 180 18 18 61.91 5.1 12.73 7.22 6.41 1866 144.7 5.49 2965 6.92
L 180 x 20 53.7 180 20 18 68.35 5.18 12.73 7.33 6.44 2043 159.4 5.47 3244 6.89
L 200 x 16 48.5 200 16 18 61.79 5.52 14.14 7.81 7.09 2341 161.7 6.16 3726 7.77
L 200 x 18 54.2 200 18 18 69.11 5.6 14.14 7.93 7.12 2600 180.6 6.13 4135 7.74

L 200 x 20 59.9 200 20 18 76.35 5.68 14.14 8.04 7.15 2851 199.1 6.11 4532 7.7

L 200 x 22 65.6 200 22 18 83.51 5.76 14.14 8.15 7.18 3094 217.3 6.09 4915 7.67
L 200 x 24 71.1 200 24 18 90.59 5.84 14.14 8.26 7.21 3331 235.2 6.06 5286 7.64

Conception S. Bendjabal

Dimensions Détails des dimensions Propriétés de la Section

Designation
axe y-y / axe z-z axe u-u
G h=b t r1 A zs=ys v u1 u2 Iy=Iz Wy=Wz iy=iz Iu iu
kg/m mm mm mm cm 2
cm cm cm cm cm 4
cm 3
cm cm 4
cm4

Conception S. Bendjaball
Propriétés de la Section
axe v-v
Iv iv
cm4 cm
2.70 0.88
3.26 0.87
3.83 0.87
3.75 0.98
4.55 0.97
5.34 0.97
6.11 0.97
6.87 0.96
6.60 1.19
9.44 1.17
12.16 1.16
14.50 1.14
13.01 1.38
15.27 1.37
17.50 1.36
21.84 1.36
19.65 1.59
23.13 1.57
29.88 1.56
36.37 1.55
33.34 1.78
43.13 1.76
52.55 1.75
61.70 1.74
59.47 1.96
72.65 1.95
85.42 1.94
97.72 2.15
115.0 2.14
128.3 2.35
139.8 2.35
151.0 2.34
162.2 2.34
184.2 2.33
193.7 2.54
206.8 2.76
262.0 2.74
256.0 2.96
302.0 2.94
346.9 2.93
368.9 2.93
433.8 2.92
423.8 3.13
450.8 3.13
477.6 3.12
504.1 3.12
611.3 3.54
689.4 3.53
766.0 3.52
841.3 3.51
957.0 3.94
1064 3.92

1169 3.91

1273 3.9
 1375 3.9

Conception S. Bendjaballah

Propriétés de la Section
axe v-v
Iv iv
cm 4
cm
