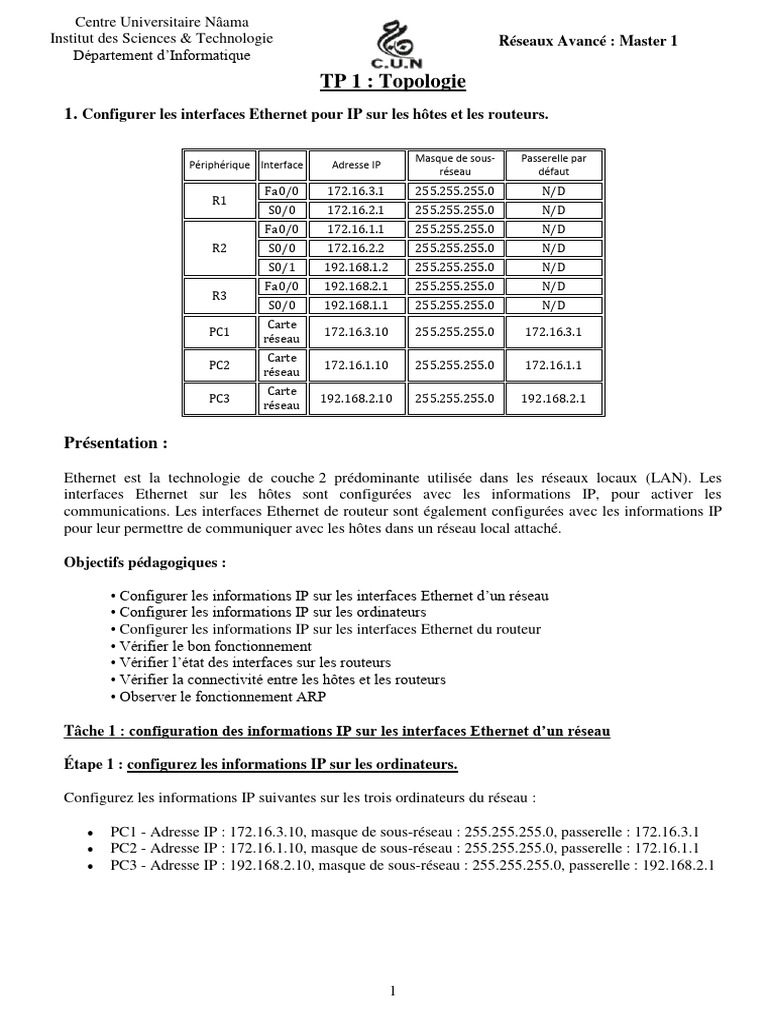

Centre Universitaire Nâama

Institut des Sciences & Technologie Réseaux Avancé : Master 1

Département d’Informatique
TP 1 : Topologie
1. Configurer les interfaces Ethernet pour IP sur les hôtes et les routeurs.

Masque de sous- Passerelle par

Périphérique Interface Adresse IP
réseau défaut
Fa0/0 172.16.3.1 255.255.255.0 N/D
R1
S0/0 172.16.2.1 255.255.255.0 N/D
Fa0/0 172.16.1.1 255.255.255.0 N/D
R2 S0/0 172.16.2.2 255.255.255.0 N/D
S0/1 192.168.1.2 255.255.255.0 N/D
Fa0/0 192.168.2.1 255.255.255.0 N/D
R3
S0/0 192.168.1.1 255.255.255.0 N/D
Carte
PC1 172.16.3.10 255.255.255.0 172.16.3.1
réseau
Carte
PC2 172.16.1.10 255.255.255.0 172.16.1.1
réseau
Carte
PC3 192.168.2.10 255.255.255.0 192.168.2.1
réseau

Présentation :

Ethernet est la technologie de couche 2 prédominante utilisée dans les réseaux locaux (LAN). Les
interfaces Ethernet sur les hôtes sont configurées avec les informations IP, pour activer les
communications. Les interfaces Ethernet de routeur sont également configurées avec les informations IP
pour leur permettre de communiquer avec les hôtes dans un réseau local attaché.

Objectifs pédagogiques :

• Configurer les informations IP sur les interfaces Ethernet d’un réseau

• Configurer les informations IP sur les ordinateurs
• Configurer les informations IP sur les interfaces Ethernet du routeur
• Vérifier le bon fonctionnement
• Vérifier l’état des interfaces sur les routeurs
• Vérifier la connectivité entre les hôtes et les routeurs
• Observer le fonctionnement ARP

Tâche 1 : configuration des informations IP sur les interfaces Ethernet d’un réseau

Étape 1 : configurez les informations IP sur les ordinateurs.

Configurez les informations IP suivantes sur les trois ordinateurs du réseau :

 PC1 - Adresse IP : 172.16.3.10, masque de sous-réseau : 255.255.255.0, passerelle : 172.16.3.1

 PC2 - Adresse IP : 172.16.1.10, masque de sous-réseau : 255.255.255.0, passerelle : 172.16.1.1
 PC3 - Adresse IP : 192.168.2.10, masque de sous-réseau : 255.255.255.0, passerelle : 192.168.2.1

1
Étape 2 : configurez les informations IP sur les interfaces Ethernet du routeur.

1. Accédez au routeur R1.

2. Sous l’onglet CLI,
3. saisissez le mode d’exécution privilégié en entrant la commande enable.
4. Saisissez le mode de configuration globale en entrant la commande config t.
5. Saisissez le mode de configuration pour la première interface FastEthernet en entrant la
commande interface fa0/0.
6. Configurez l’adresse IP en entrant la commande ip address 172.16.3.1 255.255.255.0.
7. Activez l’interface en entrant la commande no shutdown.
8. Quittez le mode de configuration en utilisant le raccourci clavier Ctrl+z.
9. Enregistrez la configuration en lançant la commande copy run start.
Répétez ces étapes pour les deux autres routeurs avec les informations suivantes :

 R2 - Adresse IP : 172.16.1.1, masque de sous-réseau : 255.255.255.0

 R3 - Adresse IP : 192.168.2.1, masque de sous-réseau : 255.255.255.0

Tâche 2 : vérification du bon fonctionnement

Étape 1 : vérifiez l’état des interfaces sur les routeurs.

Vérifiez l’état des interfaces FastEthernet en entrant la commande show ip interface brief. sur les trois
routeurs.

Étape 2 : vérifiez la connectivité entre les hôtes et les routeurs.

1. Entrez la commande arp -a depuis l’invite de commandes PC1.

2. Entrez la commande show arp sur le routeur R1.
3. Notez le résultat :
4. Entrez la commande ping 172.16.3.1 depuis l’invite de commandes PC1.
5. Entrez la commande arp -a depuis l’invite de commandes PC1.
6. Entrez la commande show arp sur le routeur R1.
7. Notez le résultat :
Chacun des deux périphériques a désormais une entrée de l'autre périphérique dans sa table ARP.

Étape 3 : observez le fonctionnement ARP.

1. Passez en mode Simulation.

2. Définissez Event List Filters pour afficher uniquement les événements ARP et ICMP.
3. Lancez la commande ping 172.16.1.1 depuis l’invite de commandes PC2.
4. Réduisez la fenêtre de l’invite de commandes.
5. Cliquez sur le bouton Auto Capture / Play.
6. Notez que les paquets ARP sont envoyés avant les paquets ICMP.
