Centre Universitaire Nâama

Institut des Sciences & Technologie Réseaux Avancé : Master 1

Département d’Informatique

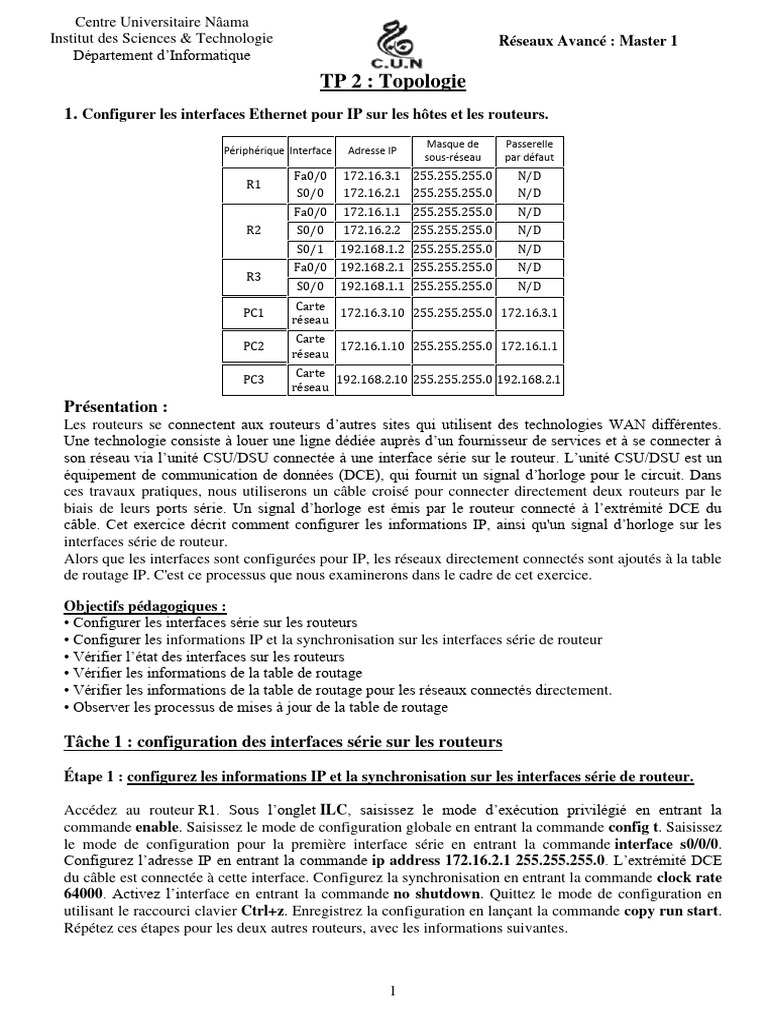

TP 2 : Topologie
1. Configurer les interfaces Ethernet pour IP sur les hôtes et les routeurs.
Masque de Passerelle
Périphérique Interface Adresse IP
sous-réseau par défaut
Fa0/0 172.16.3.1 255.255.255.0 N/D
R1
S0/0 172.16.2.1 255.255.255.0 N/D
Fa0/0 172.16.1.1 255.255.255.0 N/D
R2 S0/0 172.16.2.2 255.255.255.0 N/D
S0/1 192.168.1.2 255.255.255.0 N/D
Fa0/0 192.168.2.1 255.255.255.0 N/D
R3
S0/0 192.168.1.1 255.255.255.0 N/D
Carte
PC1 172.16.3.10 255.255.255.0 172.16.3.1
réseau
Carte
PC2 172.16.1.10 255.255.255.0 172.16.1.1
réseau
Carte
PC3 192.168.2.10 255.255.255.0 192.168.2.1
réseau
Présentation :
Les routeurs se connectent aux routeurs d’autres sites qui utilisent des technologies WAN différentes.
Une technologie consiste à louer une ligne dédiée auprès d’un fournisseur de services et à se connecter à
son réseau via l’unité CSU/DSU connectée à une interface série sur le routeur. L’unité CSU/DSU est un
équipement de communication de données (DCE), qui fournit un signal d’horloge pour le circuit. Dans
ces travaux pratiques, nous utiliserons un câble croisé pour connecter directement deux routeurs par le
biais de leurs ports série. Un signal d’horloge est émis par le routeur connecté à l’extrémité DCE du
câble. Cet exercice décrit comment configurer les informations IP, ainsi qu'un signal d’horloge sur les
interfaces série de routeur.
Alors que les interfaces sont configurées pour IP, les réseaux directement connectés sont ajoutés à la table
de routage IP. C'est ce processus que nous examinerons dans le cadre de cet exercice.

Objectifs pédagogiques :
• Configurer les interfaces série sur les routeurs
• Configurer les informations IP et la synchronisation sur les interfaces série de routeur
• Vérifier l’état des interfaces sur les routeurs
• Vérifier les informations de la table de routage
• Vérifier les informations de la table de routage pour les réseaux connectés directement.
• Observer les processus de mises à jour de la table de routage

Tâche 1 : configuration des interfaces série sur les routeurs

Étape 1 : configurez les informations IP et la synchronisation sur les interfaces série de routeur.

Accédez au routeur R1. Sous l’onglet ILC, saisissez le mode d’exécution privilégié en entrant la
commande enable. Saisissez le mode de configuration globale en entrant la commande config t. Saisissez
le mode de configuration pour la première interface série en entrant la commande interface s0/0/0.
Configurez l’adresse IP en entrant la commande ip address 172.16.2.1 255.255.255.0. L’extrémité DCE
du câble est connectée à cette interface. Configurez la synchronisation en entrant la commande clock rate
64000. Activez l’interface en entrant la commande no shutdown. Quittez le mode de configuration en
utilisant le raccourci clavier Ctrl+z. Enregistrez la configuration en lançant la commande copy run start.
Répétez ces étapes pour les deux autres routeurs, avec les informations suivantes.

1
Étape 2 : vérifiez l’état des interfaces sur les routeurs.

Vérifiez l’état des interfaces série en entrant la commande show ip interface brief sur les
trois routeurs.

Tâche 2 : vérification des informations sur la table de routage

Étape 1 : vérifiez les informations sur la table de routage pour les réseaux directement connectés.

Vérifiez le contenu de la table de routage IP en entrant la commande show ip route sur les trois routeurs.
La table de routage IP illustre les réseaux directement connectés, ainsi que l’interface associée.

Étape 2 : Observez les processus de mises à jour de la table de routage.

1. Accédez au routeur R2 et saisissez le mode de configuration d’interface pour l’interface s0/0.

Entrez Lancez la commande shutdown pour désactiver l’interface.
2. Faites de même avec l’interface S0/1.
3. Quittez le mode de configuration et
4. Entrez la commande show ip route.
5. Les réseaux connectés aux interfaces série ne figurent plus dans la table de routage.
6. Entrez la commande debug ip routing.
7. Activez les deux interfaces série avec la commande no shutdown.
8. Vérifiez les saisies ajoutées à la table de routage.
