TP5-Routage Statique (To Do)

Réseaux et Protocoles TCP/IP

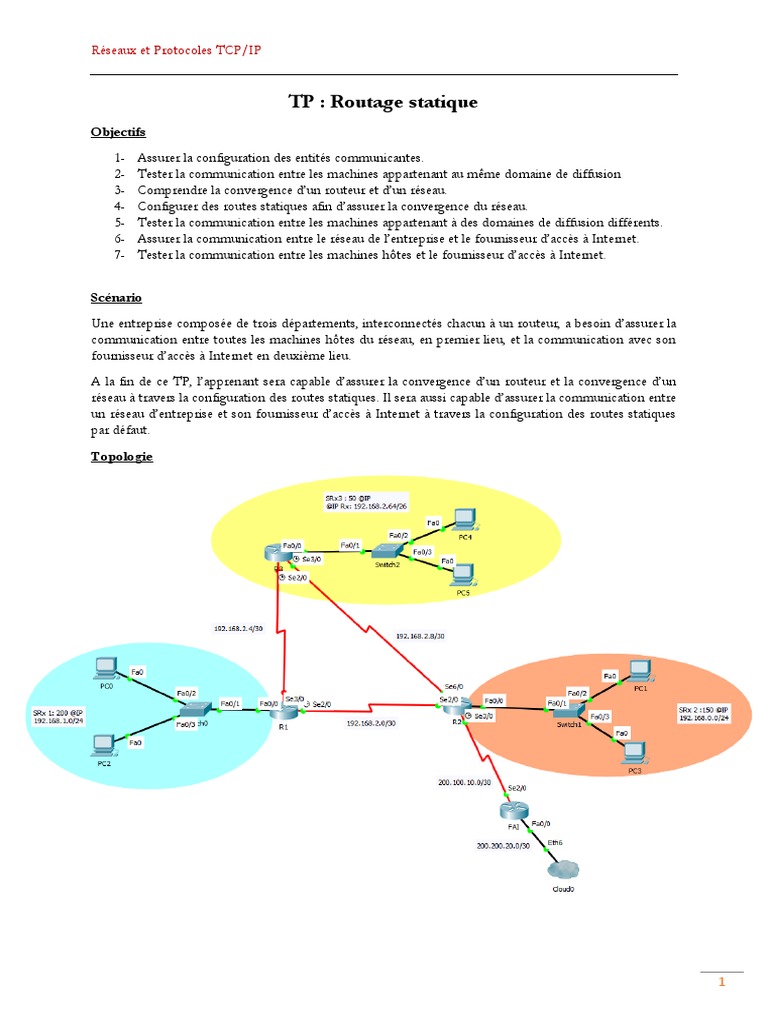

TP : Routage statique
Objectifs
1- Assurer la configuration des entités communicantes.
2- Tester la communication entre les machines appartenant au même domaine de diffusion
3- Comprendre la convergence d’un routeur et d’un réseau.
4- Configurer des routes statiques afin d’assurer la convergence du réseau.
5- Tester la communication entre les machines appartenant à des domaines de diffusion différents.
6- Assurer la communication entre le réseau de l’entreprise et le fournisseur d’accès à Internet.
7- Tester la communication entre les machines hôtes et le fournisseur d’accès à Internet.
Scénario
Une entreprise composée de trois départements, interconnectés chacun à un routeur, a besoin d’assurer la
communication entre toutes les machines hôtes du réseau, en premier lieu, et la communication avec son
fournisseur d’accès à Internet en deuxième lieu.
A la fin de ce TP, l’apprenant sera capable d’assurer la convergence d’un routeur et la convergence d’un
réseau à travers la configuration des routes statiques. Il sera aussi capable d’assurer la communication entre
un réseau d’entreprise et son fournisseur d’accès à Internet à travers la configuration des routes statiques
par défaut.
Topologie
1
Tableau d’adressage
Adresse IP et Passerelle par
Routeur Interface masque de sous défaut
réseau
Fa0/0 192.168.1.1/24 -
R1 Se2/0 (DCE) 192.168.2.1/30 -
Se3/0 192.168.2.5/30 -
Fa0/0 192.168.0.1/24 -
Se2/0 192.168.2.2/30 -
R2
Se6/0 192.168.2.9/30 -
Se3/0 (DCE) 200.100.10.1/30 -
Fa0/0 192.168.2.65/26 -
R3 Se2/0 (DCE) 192.168.2.6/30 -
Se3/0 (DCE) 192.168.2.10/30 -
Se2/0 200.100.10.2/30 -
FAI
Fa0/0 200.200.20.1/30 -
Pc0 Fa0 192.168.1.2/24 192.168.1.1
Pc2 Fa0 192.168.1.3/24 192.168.1.1
Pc1 Fa0 192.168.0.2/24 192.168.0.1
Pc3 Fa0 192.168.0.3/24 192.168.0.1
Pc4 Fa0 192.168.2.66/26 192.168.2.65
Pc5 Fa0 192.168.2.67/26 192.168.2.65
Partie 1 : Configuration des interfaces des routeurs

Dans la Partie 1, vous allez configurer la topologie du réseau et les adresses IP des routeurs et des machines
conformément à la table d’adressage.
Etape 1 : Configuration des interfaces du routeur R1

1. Configuration de l’interface FastEthernet0/0 du routeur R1
R1(config)#interface fastethernet 0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-
5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R1(config-if)#
2. Configuration de l’interface Se2/0 du routeur R1

Réglez la fréquence d'horloge sur 64 000 sur l’interface DCE.
R1(config-if)#interface serial 2/0
R1(config-if)#clock rate 64000
R1(config-if)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
2
R1(config-if)#

R1(config)#interface serial 3/0
R1(config-if)#
R1(config-if)#
Remarques :
▪ La commande clock rate 64000 ne doit être configurée que sur les interfaces série (Se)
de type DCE.
▪ Même si vous avez configuré la commande no shutdown sur les interfaces Se2/0 et Se3/0,
elles ne seront activées (up) que lorsque les interfaces en face (Se2/0 de R2 et Se2/0 de R3)
soient configurées et activées (up).
4. Enregistrement de la configuration de R1
Utilisez la commande copy running-config startup-config ou write memory ou wr pour
enregistrer la configuration de R1.
R1#copy running-config startup-config

Building configuration...
[OK]
R1#

R2(config-if)#

R2(config-if)#
R2(config-if)#

3
R2(config-if)#
R2(config-if)#

R2(config-if)#
R2(config-if)#
[OK]
R2#

R3(config-if)#

R3(config-if)#
R3(config-if)#

R3(config-if)#
R3(config-if)#
4
[OK]
R3#
Etape 4 : Vérification des configurations des interfaces des routeurs

Affichez la description brève des interfaces des routeurs R1, R2 et R3 en utilisant la commande
« show ip interface brief ».
Veuillez vérifier que toutes les interfaces sont correctement configurées et activées (Status = up)
Partie 2 : Configuration des interfaces des machines hôtes

Configurez les machines hôtes conformément à la table d’adressage.
5
Partie 3 : Tests de connectivité

Etape 1 : Communication entre des machines appartenant au même domaine de diffusion
1- Lancez un test « ping » entre PC0 et PC2

******************************** Collez vos imprimes écrans ici ********************************


Etape 2 : Communication entre deux machines appartenant à deux domaines de diffusion différents
1- Exemple : lancez un test « ping » entre PC0 et PC1
2- Interprétez le résultat obtenu en examinant la table de routage du routeur R1 en utilisant la commande
« show ip route »
6
Partie 4 : Configuration du routage statique

Afin d’assurer la convergence du réseau, il faut veiller à configurer des routes statiques vers les réseaux
distants selon le tableau suivant :
Routeur Réseau distant Interface de Prochain saut

sortie (Next Hop)
192.168.0.0/24 Se2/0 192.168.2.2
R1 192.168.2.64/26 Se3/0 192.168.2.6
192.168.2.8/30 Se2/0 192.168.2.2
192.168.1.0/24 Se2/0 192.168.2.1
R2 192.168.2.64/26 Se6/0 192.168.2.10
192.168.2.4/30 Se2/0 192.168.2.1
192.168.1.0/24 Se2/0 192.168.2.5
R3 192.168.0.0/24 Se3/0 192.168.2.9
192.168.2.0/30 Se2/0 192.168.2.5
Etape 1 : Convergence du routeur R1

1- Configurez des routes statiques vers les réseaux distants sur R1
1ère méthode : configuration en utilisant le nom de l’interface de sortie

R1(config)#ip route 192.168.2.64 255.255.255.192 se3/0
R1(config)#
2- Vérifiez la table de routage de R1 en utilisant la commande « show ip route »


1- Configurez des routes statiques vers les réseaux distants sur R2.
2ère méthode : configuration en utilisant l’@ IP du prochain saut (next hop)

NB : Lors de l’utilisation du paramètre next-hop, le routeur doit avoir une route dans la table vers
le réseau auquel appartient l’adresse next-hop.
La configuration d’une adresse next-hop nécessite que le routeur effectue une recherche récursive
pour trouver l’interface de sortie avant de pouvoir commuter le paquet sur celle-ci.
R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
R2(config)#ip route 192.168.2.64 255.255.255.192 192.168.2.10
R2(config)#ip route 192.168.2.4 255.255.255.252 192.168.2.1
R2(config)#

7

1- Configurez des routes statiques vers les réseaux distants sur R3
Configuration en utilisant le nom de l’interface de sortie

R3(config)#

3- Vérifiez le fichier de configuration en utilisant la commande « show running-config »
Etape 4 : Tests de connectivité

1- Relancez un test « ping » entre PC0 et PC1
2- Afin de vérifier la convergence de tout le réseau, effectuez des tests de connectivité entre deux
PCs appartenant à deux domaines de diffusion différents. Faites tous les tests possibles.
Partie 5 : Configuration de la liaison avec le FAI

Etape 1 : Configuration des chemins d’aller
1- Configurez des routes statiques par défaut sur R1, R2 et R3.
Configuration du chemin d’aller : R2->FAI
R2(config)# ip route 0.0.0.0 0.0.0.0 se3/0

Configuration du chemin d’aller : R1->R2


Configuration du chemin d’aller : R3->R2

8
Etape 2 : Configuration du chemin de retour

Configuration du chemin de retour : FAI-> R2
1- Détaillez le calcul de l’adresse du super réseau
******************************** Détaillez votre calcul ici ********************************2-
Configurez une route statique vers le super réseau
FAI(config)# ip route 192.168.0.0 255.255.252.0 se2/0
3- Vérifiez la table de routage de FAI en utilisant la commande « show ip route »

Tests de connectivité
3-Lancez un test « ping » vers l’@ 200.200.20.1 à partir des différents PCs.
Partie 6 : Configuration d’une route statique flottante par défaut

Etape 1 : Configuration d’une route flottante entre R3 et FAI
1- Configurez le chemin R3->R1->R2->FAI en tant que route flottante entre R3 et le FAI à
utiliser si la route R3->R2->FAI configurée auparavant sur R3 n’est pas disponible.
R3(config)#ip route 0.0.0.0 0.0.0.0 se2/0 5
2-Vérifiez la table de routage de R3
3-Vérifiez le fichier « running-config » de R3

4- Observez et interprétez le résultat des affichages

…………………………………………………………………………………………………
………………………………………………………………………………………………….
5- Testez la route flottante.

a- Désactivez l’interface Se3/0 sur R3
R3(config)#interface Serial3/0
R3(config-if)#shutdown
b- affichez la table de routage de R3
