1.

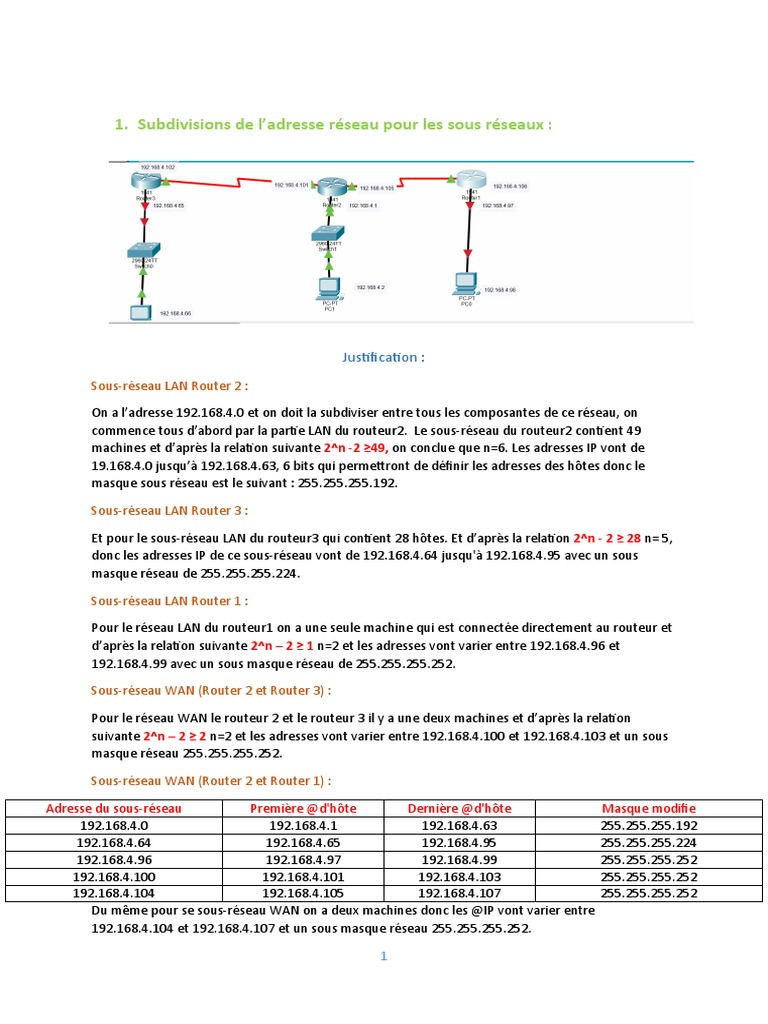

Subdivisions de l’adresse réseau pour les sous réseaux :

Justification :
Sous-réseau LAN Router 2 :

On a l’adresse 192.168.4.0 et on doit la subdiviser entre tous les composantes de ce réseau, on

commence tous d’abord par la partie LAN du routeur2. Le sous-réseau du routeur2 contient 49
machines et d’après la relation suivante 2^n -2 ≥49, on conclue que n=6. Les adresses IP vont de
19.168.4.0 jusqu’à 192.168.4.63, 6 bits qui permettront de définir les adresses des hôtes donc le
masque sous réseau est le suivant : 255.255.255.192.

Sous-réseau LAN Router 3 :

Et pour le sous-réseau LAN du routeur3 qui contient 28 hôtes. Et d’après la relation 2^n - 2 ≥ 28 n= 5,
donc les adresses IP de ce sous-réseau vont de 192.168.4.64 jusqu'à 192.168.4.95 avec un sous
masque réseau de 255.255.255.224.

Sous-réseau LAN Router 1 :

Pour le réseau LAN du routeur1 on a une seule machine qui est connectée directement au routeur et
d’après la relation suivante 2^n – 2 ≥ 1 n=2 et les adresses vont varier entre 192.168.4.96 et
192.168.4.99 avec un sous masque réseau de 255.255.255.252.

Sous-réseau WAN (Router 2 et Router 3) :

Pour le réseau WAN le routeur 2 et le routeur 3 il y a une deux machines et d’après la relation
suivante 2^n – 2 ≥ 2 n=2 et les adresses vont varier entre 192.168.4.100 et 192.168.4.103 et un sous
masque réseau 255.255.255.252.

Sous-réseau WAN (Router 2 et Router 1) :

Adresse du sous-réseau Première @d'hôte Dernière @d'hôte Masque modifie

192.168.4.0 192.168.4.1 192.168.4.63 255.255.255.192
192.168.4.64 192.168.4.65 192.168.4.95 255.255.255.224
192.168.4.96 192.168.4.97 192.168.4.99 255.255.255.252
192.168.4.100 192.168.4.101 192.168.4.103 255.255.255.252
192.168.4.104 192.168.4.105 192.168.4.107 255.255.255.252
Du même pour se sous-réseau WAN on a deux machines donc les @IP vont varier entre
192.168.4.104 et 192.168.4.107 et un sous masque réseau 255.255.255.252.

1
 2. Configuration des interfaces selon le tableau ci-dessous :

Nom du routeur L’interface serial Le mot de passe secret Mot de passe des lignes Processus de
pour le mode privilégié VT routage
Routeur 1 S0/0/0 – DCE cisco class Routage statique
Routeur 2 S0/0/0 – DTE cisco Class Routage statique
S0/0/1 – DCE
Routeur 3 S0/0/0 – DTE cisco Class Routage statique

Routeur 1 :

Configuration de l’interface serial :

Configuration de l’interface Ethernet :

2
 Routeur 2 :

Configuration de l’interface serial avec le routeur 1 :

Configuration de l’interface serial avec le routeur 3 :

3
Configuration de l’interface Ethernet :

Routeur 3 :

Configuration de l’interface serial :

4
Configuration de l’interface Ethernet :

3. Configuration des ordinateurs et test de connectivité :

Maintenant, on va affecter les @IP aux pcs et le GATEWAY du leurs routeurs :
PC 2 :

PC 1 :

PC 0 :

5
Avant de tester la connectivité entre les PC les routeurs doivent connaitre les périphériques
auxquelles ils sont liés physiquement. Et pour réaliser ceci il faut le routage statique à l’aide de la
commande IP route.

Routeur 3 :

Routeur 2 :

Routeur 1 :

-Maintenant on va tester la connectivité entre les pcs :

Entre PC 2 et PC 1 :

Entre PC 2 et PC 0 :

6
 Entre PC 1 et PC 2 :

Entre PC 1 et PC 0 :

Entre PC 0 et PC 2 :

Entre PC 0 et PC 1 :
