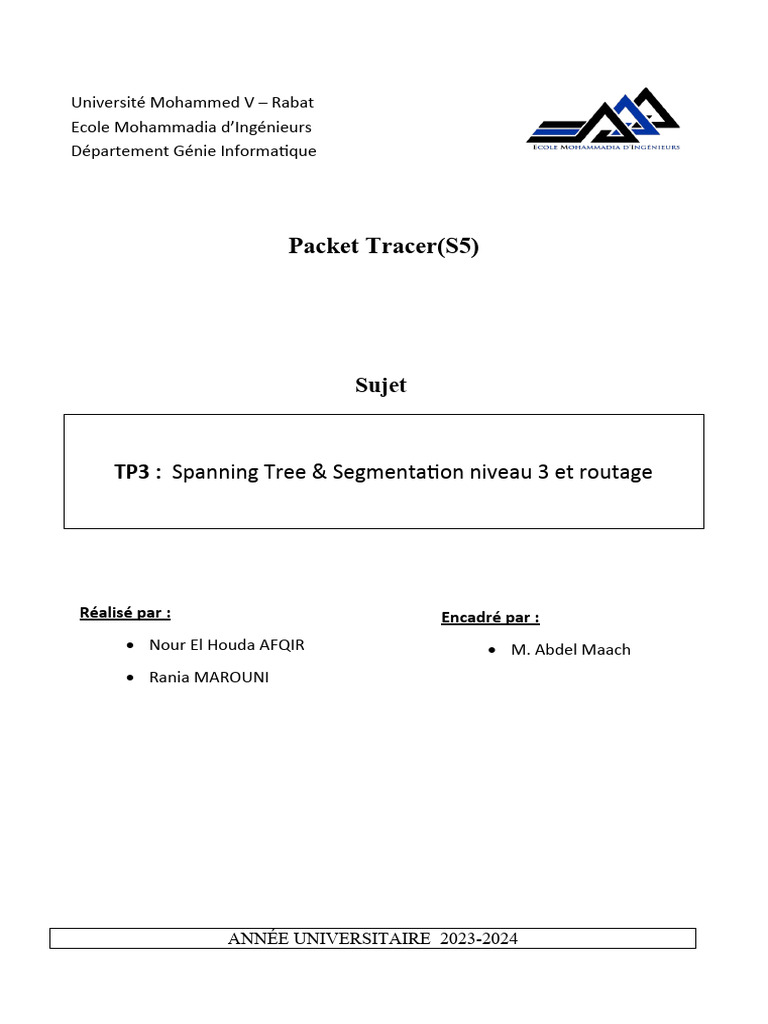

Université Mohammed V – Rabat

Ecole Mohammadia d’Ingénieurs

Département Génie Informatique

Packet Tracer(S5)

Sujet

TP3 : Spanning Tree & Segmentation niveau 3 et routage

Réalisé par : Encadré par :

 Nour El Houda AFQIR  M. Abdel Maach
 Rania MAROUNI

ANNÉE UNIVERSITAIRE 2023-2024

I. Exercice 3 : Spanning Tree

 Le but de cet exercice est de comprendre le fonctionnement du protocole

Spanning Tree (STP) exécuté par chaque commutateur lors de sa mise en
tension.

1. Réalisez le schéma précédent. Quel câble faut-il choisir entre deux Switch ?

 Voici le schéma établi sur PacketTracer :

 Pour connecter deux commutateurs Cisco 2950-24 dans Packet Tracer, il

faudrait utiliser un câble croisé cruzado d’interface Ethernet. Cela est dû au
2
 fait que les commutateurs sont considérés comme des dispositifs
d'infrastructure réseau, et toutes les autres connexions, y compris de
commutateur à commutateur, sont effectuées avec un câble croisé.

2. En utilisant le visionner de Packet Tracer (l’icône loupe), donnez le contenu

des messages échangés entre les switchs (utiliser le mode simulation).

 Pour visualiser les messages échangés entre les commutateurs dans Packet
Tracer, nous passons en mode Simulation. Une fois en mode Simulation, nous
pouvez utilions le bouton Auto Capture / Play pour commencer la capture de
paquets. Vous essayerons d'envoyer un Simple PDU, et la liste des
événements sera remplie d'entrées indiquant la création d'un paquet ICMP,
l'envoi d'un écho ICMP et la réception d'une réponse ICMP.

 Si nous cliquons sur un paquet, vous pouvons voir des informations détaillées
classées par couches OSI, y compris l'onglet Détails du PDU sortant, qui liste
les informations de chaque couche dans un format de paquet.

 Le résultat des ces manipulations peut être vu dans les captures qui suivent :

3
3. Que remarquez-vous sur la couleur des pointes de certains câbles (au
démarrage, et après) ? D’après vous, quels renseignements nous fournissent-
elles ?

 En utilisant Packet Tracer, on remarque que les pointes de certains câbles

changent de couleur après le démarrage normal. Cette couleur indique le type de
câble utilisé et fournit des informations sur la fonction de chaque câble. Par
exemple, les câbles droits ont des pointes vertes, tandis que les câbles croisés
ont des pointes rouges. Les câbles de console ont des pointes bleues, tandis que
les câbles de fibre optique ont des pointes jaunes.

 Au démarrage de la simulation pour voir les messages échangés entre les

switchs, on remarque que les pointes de certains câbles sont roses lors du
transfert, et changent de couleur après. Les câbles roses sont des câbles de
console, qui sont utilisés pour configurer les équipements réseau. Les couleurs
des pointes des câbles permettent donc de distinguer les différents types de
câbles et de faciliter leur identification

4
4. Donnez l’arbre recouvrant obtenu par STP lors de la stabilisation de
l’algorithme ?

 Pour avoir l’arbre on procède comme suit :

 Activez STP (Spanning Tree Protocol) pour les 6 switchs :

 Dans le menu déroulant "Options", sélectionnez "Simulation Panel".

 Dans la fenêtre de simulation, cliquez sur le bouton "Start/Restart" pour

lancer la simulation :

 Attendez que l'algorithme STP se stabilise et que l'arbre recouvrant soit

obtenu.

 L'arbre recouvrant obtenu par STP permet de déterminer le chemin le plus

court entre les commutateurs pour éviter les boucles dans le réseau comme
suit :

5
Switch Arbre STP

switch
0

switch
1

6
switch
2

switch
3

switch
4

7
switch
5

5. On vous propose maintenant de connecter des stations aux feuilles de l’arbre

recouvrant obtenu par STP. Ajouter ces stations et configurer les sur le réseau
192.168.0.0 ?

 Pour les stations, nous allons ajouter des PCs comme suit :

8
 Pour la configuration de l’adresse IP, nous procédons avec la même manière
pour tous les PC, voici la démarche :

6. Réalisez un ensemble de tests de connectivité entre ces stations (filtres ARP et

ICMP) :

 Nous ouvrons l'invite de commande sur un PC en cliquant sur l'icône

"Command Prompt" dans l'onglet "Desktop".

 Nous utilisons la commande "ping" suivie de l'adresse IP de la station de

destination pour tester la connectivité entre les PC et la passerelle par défaut
(par exemple, "ping 192.168.0.2") comme suit :

9
  Nous remarquons -selon les captures - que la connectivité est établie entre les
différents PCs, les paquets ICMP sont bien routés.

 Nous utilisons la commande "arp -a" pour afficher la table ARP et vérifier que
l'adresse MAC de la station de destination est correcte comme suit :

a) Quel est le comportement d’un port rouge d’un Switch lorsqu’il reçoit un
message ?

 Le comportement d'un port rouge (désactivé) d'un commutateur (Switch) est de

ne pas transmettre de messages. Tout le trafic entrant sur un port rouge est
ignoré et ne sera pas renvoyé vers d'autres ports.

b) Un message peut-il être émit sur un port rouge d’un Switch ?

 Non, un message ne peut pas être émis sur un port rouge d'un commutateur. Le
port rouge est désactivé et ne permet pas le passage de données.
10
c) Les messages suivent-ils le plus cours chemin entre deux stations ?

 Oui, en général, les messages suivent le chemin le plus court entre deux
stations sur un commutateur. Le commutateur prend en charge une
commutation de couche 2 basée sur les adresses MAC, ce qui signifie qu'il
envoie le trafic directement du port source au port de destination sans le
rediriger inutilement. Cela réduit la latence et l'utilisation de la bande passante
sur le réseau.

II. Exercice 4 : Segmentation niveau 3 et routage

1. Réalisez le schéma suivant. Quel câble faut-il choisir entre un routeur et un
point d'accès?

 Voici le schéma que nous avons établi :

 Pour établir une connexion entre un routeur et un point d'accès dans Packet
Tracer, nous utiliserons un câble Ethernet standard. Dans PacketTracer, il est de
couleur noir foncé avec un trait discontinu.

11
2. Configuration du réseau : Filtrer sur ARP et ICMP

a) Configurez les équipements reliés au point d'accès (sauf le routeur) sur le

réseau 192.168.0.0 avec un masque 255.255.255.0 ?

 Voici les 3 configurations relatifs au 3 équipements reliés au point d’accès :

********

12
 Après la configuration de ces équipements, on obtient le schéma suivant :

13
 b) Configurez les équipements reliés au Switch (sauf le routeur) sur le réseau
10.0.0.0 avec un masque 255.0.0.

 Voici la configuration relative aux équipement reliés au switch :

14
c) Configurez les équipements reliés au Hub sur le réseau 172.32.0.0 avec un
masque de 255.255.0.0

d) Voici les configurations relatives aux équipements reliés au Hub :

15
 e) Le routeur procède trois interfaces FastEthernet et/ou Ethernet selon ce que
vous avez choisi lors de sa configuration. Configurez l'interface liée au
Switch sur le réseau 10.0.0.0 avec l’adresse IP 10.0.0.10 et le masque
255.0.0.0, l'interface liée au point d'accès sur 192.168.0.0 avec l’adresse IP
192.168.0.10 et le masque 255.255.255.0 et finalement l'interface liée au
Hub sur le réseau 172.32.0.0 avec l’adresse IP 172.32.0.10 et le masque de
255.255.0.0 ?
 Voici la configuration relative aux interfaces du routeur :

16
3. Visualisez la table de routage du routeur :

17
4. Testez la connectivité de chaque réseau séparément à l'aide d'une requête Ping
et affichez le contenu des messages qui circulent ainsi que les tables ARP et
MAC

 Connectivité du réseau 10.0.0.0 :

18
  Pour la table ARP et MAC, voici le résultat :

 Connectivité du réseau 172.32.0.0 :

 Pour la table ARP et MAC, voici le résultat :

19
 Connectivité du réseau 192.168.0.0 :

 Pour la table ARP et MAC, voici le résultat :

20
5. Que pouvez-vous dire sur le domaine de collision? De broadcast?

 Pour les collisions sur PacketTracer, les collisions sont généralement rares
car les commutateurs Ethernet gèrent le trafic de manière à minimiser les
collisions.

 Pour faire le broadcast, nous avons fait les commandes ceci :

21
6. Testez la connectivité entre une station du réseau 10.0.0.0 et un équipement du
réseau 192.168.0.0. Commenter et expliquer pouruoi une requête Ping n’aboutit
pas.

 Le ping n’aboutit pas car le réseau 10.0.0.0 et le réseau 192.168.0.0 ont

des adresses IP et des masques de sous-réseau différents, ce qui signifie
qu'ils appartiennent à des sous-réseaux distincts. Par conséquent, ils ne
peuvent pas se joindre directement sans une intervention de routage.

7. A ce stade de la configuration, qui peut communiquer avec qui ?

 A ce stade de la configuration, ce sont seulement les périphériques qui se

trouvent dans le même sous-réseau IP (une station et un routeur avec la même
plage d'adresses IP et le même masque de sous-réseau) qui peuvent
communiquer directement entre eux. Ils utilisent des adresses IP dans la même
plage d'adresses pour la communication locale.
22
8. Rappelez le rôle d'une passerelle pour station :

 Le rôle d'une passerelle pour une station (ou une passerelle par défaut) dans un
réseau informatique est de servir de point de sortie permettant à la station de
communiquer avec des réseaux distants ou des réseaux en dehors de son propre
réseau local. Cette passerelle permet, donc, pour des périphériques de sous-
réseaux différents de communiquer entre eux.

9. Ajoutez pour chaque équipement du réseau 10.0.0.0 une passerelle par défaut
égale à l’adresse IP de l’interface du routeur sur ce réseau (Gateway). Refaites
le test de la question 6. Commenter ce résultat ?

 Pour chaque PC sur le réseau 10.0.0.0, nous avons fait la même démarche qui
suit afin de remettre la passerelle par défaut= 10.0.0.10 = @IP de l’interface du
routeur Gateway :

 Nous allons retestez la connectivité entre une station du réseau 10.0.0.0 et un

équipement du réseau 192.168.0.0 comme suit :

23
 Nous remarquons que la connectivité n’est pas encore établie.

10.Ajoutez maintenant sur chaque station du réseau 192.168.0.0 une passerelle par
défaut égale à l’adresse IP de l’interface du routeur sur ce réseau et refaite le
test de la question 6. Commenter ce résultat ?

 Pour chaque équipement sur le réseau 192.168.0.0, nous avons fait la même
démarche qui suit afin de remettre la passerelle par défaut= 192.168.0.10 =
@IP de l’interface du routeur Gateway :

 Nous allons à nouveau retestez la connectivité entre une station du réseau

10.0.0.0 et un équipement du réseau 192.168.0.0 comme suit :

24
 Nous en déduisons que la connectivité ne peut être établie entre des
périphériques appartenant à des sous-réseaux distincts que s’il y a un
équipement de routage bien configuré pour les relier. Le routeur agit comme
une passerelle entre les sous-réseaux et achemine le trafic entre eux. Pour faire,
il faut faire en sorte que les passerelles par défaut de tous les périphériques dans
les deux réseaux soient égales à l’@ IP de l’interface du routeur Gateway.

11.Refaites la même chose pour le réseau 172.32.0.0 :

 Nous répétons la même démarche avec les PCs du réseau 172.32.0.0 :

 Remettre la passerelle par défaut des PCs= 172.32.0.10 = @IP de

l’interface du routeur Gateway :

 Nous testons maintenant la connectivité entre les périphériques des deux

sous-réseaux :

25
 Nous remarquons que la connectivité est bien établie. Nous en déduisons,
qu’après la configuration du routeur Gateway, tous les périphériques des
différents sous-réseaux peuvent communiquer entre eux.
