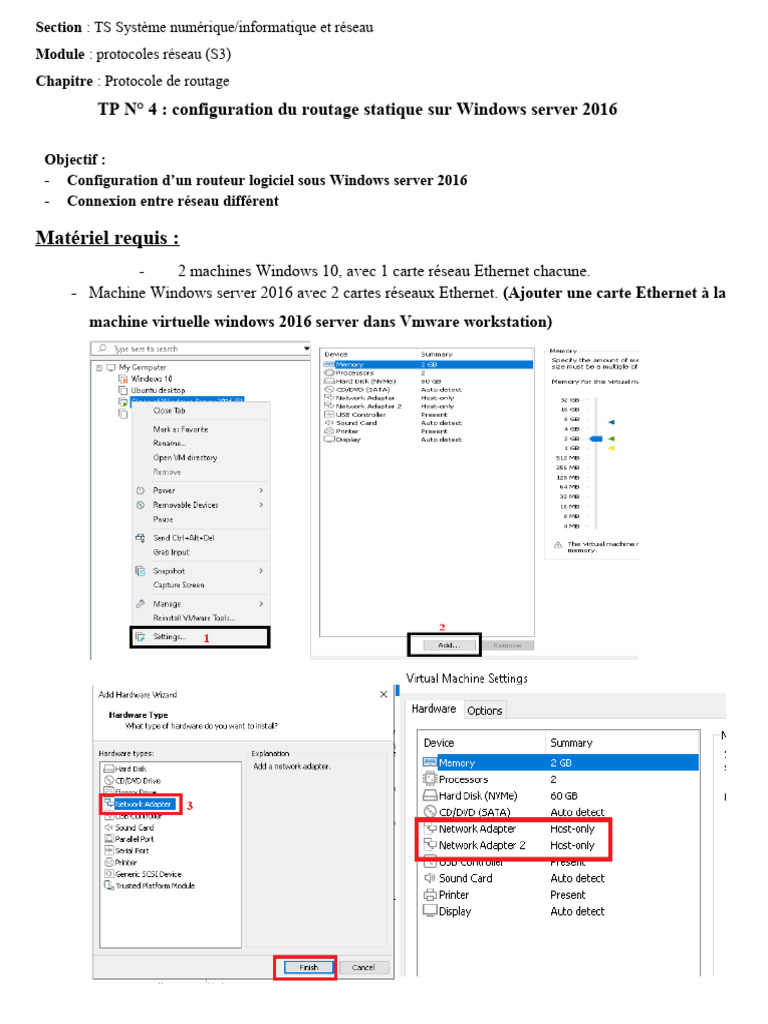

Section : TS Système numérique/informatique et réseau

Module : protocoles réseau (S3)

Chapitre : Protocole de routage
TP N° 4 : configuration du routage statique sur Windows server 2016

Objectif :
- Configuration d’un routeur logiciel sous Windows server 2016
- Connexion entre réseau différent

Matériel requis :
- 2 machines Windows 10, avec 1 carte réseau Ethernet chacune.
- Machine Windows server 2016 avec 2 cartes réseaux Ethernet. (Ajouter une carte Ethernet à la
machine virtuelle windows 2016 server dans Vmware workstation)
 Vérifier que vous avez au final deux cartes réseau
- Pensez à désactiver le serveur DHCP, inclus dans VMware Workstation
pour éviter les erreurs d’adressage.

Configuration IP :
- Windows server 2016
 Carte Ethernet 1 : 192.168.1.1/24, DNS : 127.0.0.1
 Carte Ethernet 2 : 172.16.0.1/16, DNS : 127.0.0.1

- Windows 10

 Machine 1 : 192.168.1.2/24, Passerelle : 192.168.1.1, DNS : 192.168.1.1

 Machine 2 : 172.16.0.2/16, Passerelle : 172.16.0.1, DNS : 172.16.0.1
Architecture à réaliser

1. Configurer les machines selon la configuration donnée sur le schéma.

2. Tester la connectivité entre Machine1 et Windows server 2016 :
Ping 192.168.1.1 Résultat : échec ou réussite
Ping 172.16.0.1 Résultat : échec ou réussite
3. Tester la connectivité entre Machine2 et Windows server 2016
Ping 172.16.0.1 Résultat : échec ou réussite
Ping 192.168.1.1 Résultat : échec ou réussite

4. Tester la connectivité entre Machine1 et Machine2 (ping de Machine 1à Machine

2, et ping de Machine 2 à Machine1).

Résultat : échec ou réussite

5. Commenter les résultats obtenus.
6. Installation du rôle Accès distant et routage sur Windows server 2016
- Ouvrir ajouter des rôles et des fonctionnalités
- Cocher le rôle accès distant

- Cocher le service : Routage, (le service DirectAccess et VPN (accès à distance

est installé automatiquement) )

- Laisser terminer l’installation

 - Configuration du routage : ouvrir outils, routage et accès distant

- Pour l’instant, le serveur de routage et accès distant est arrêté (rouge), il faut le
configurer et le démarrer.

- Ouvrir Configurer et activer le routage et l’accès distant

- Choisir configuration personnalisée

- Choisir routage réseau

- Cliquer sur terminer

- Cliquer Démarrer le service

- Le serveur de routage devrait passer au vert

- Tester maintenant la connectivité entre machine 1 et Machine 2.

- Résultat : échec ou réussite
- Partager des dossiers entre Machine 1 et Machine 2.
 TP N° 5 : configuration du routage statique sur un routeur Cisco
Recommandation : pour les commandes IOS, utiliser le TP N°2

A réaliser sur packet tracer

Objectif :
- Configuration des interfaces réseau du routeur
- Configuration du routage statique
- Connexion entre réseau distant différent
I. Topologie

1. Réaliser la topologie précédente.

2. Remplir le tableau du plan d’adressage suivant :

Equipement Interface Adresse IP Masque de sous réseau Passerelle

R1 172.31.1.1 255.255.255.128

172.31.1.193 255.255.255.252

R2 172.31.0.1 255.255.255.0

172.31.1.194 255.255.255.252

172.31.1.197 255.255.255.252

R3 172.31.1.129 255.255.255.192

172.31.1.198 255.255.255.252

PC1 172.31.1.2 255.255.255.128 172.31.1.1

PC2 172.31.0.2 255.255.255.0 172.31.0.1

PC3 172.31.1.130 255.255.255.192 172.31.1.129

 3. Configurer les pc (1,2 et 3) selon les adresses affectées dans le tableau.
4. Changer les noms de routeur en (R1, R2, R3).
5. Protéger le mode utilisateur et privilégié des 3 routeurs.
6. Configurer les interfaces des routeurs (R1, R2, R3), selon les adresses affectées dans le tableau, à
l’aide des commandes suivantes :

Indication : sélectionner d’abords l’interface à configurer (mode configuration d’interface)

R1(config-if) #ip address 192.168.1.2 255.255.255.0 // attribution d’une

adresse IP à l’interface
sélectionné

R1(config-if) # no shutdown // activation de l’interface

7. Vérifier que les interfaces sont activées et que les adresses IP sont bien attribuées sur les 3 routeurs
avec la commande :
R1>show ip interface brief

8. Après avoir configuré toutes les interfaces des 3 routeurs avec les adresses IP appropriées, tester
la connectivité entre tous les PC. Quelle est le résultat que vous avez obtenu ? pourquoi ?
9. Pour chacun des routeurs, déterminer la liste des réseaux directement connecté et la liste des
réseaux distants.
10. Configurer sur chacun des routeurs (R1, R2, R3), les routes statiques vers les réseaux distants, en
utilisant la commande suivante :

Router(config)# ip route Réseau destination Masque S/R Saut suivant

Exemple :

Router(config)# ip route 172.16.20.0 255.255.255.0 172.16.10.2

11. Afficher la table de routage :

Router>show ip route

Indication : les routes vers les réseaux directement connectés sont ajoutées automatiquement à la table de
routage, après la configuration et l’activation des interfaces.

12. Vérifier la connectivité entre les PC (1, 2 et 3). Quel est le résultat (réussite ou échec)
 TP N° 6 : configuration du routeur Cisco 2811 (Lab réel)
Objectif :
- Être capable de configurer réellement un routeur Cisco en utilisant l’émulateur PuTTY.
- Configuration des interfaces réseau du routeur
- Connexion entre réseau distant différent

Matériel requis :

- Routeur Cisco 2811

- 2 switches
- 2 pc Windows 10

Architecture à réaliser :

- Selon la topologie proposée, compléter le plan d’adressage suivant

Equipement Interface Adresse IP Masque de sous réseau Passerelle

R1

PC2

PC3

- Tester la connectivité entre PC2 et PC3. Commenter le résultat et expliquer.

- Connecter le routeur Cisco 2811 au pc de configuration, à l’aide du câble console, en utilisant l’adaptateur
(RS232-USB)
- Télécharger PuTTY (application qui nous permet d’accéder à l’IOS du routeur et de le configurer)
- Configurer PuTTY sur le port COM attribué par le système d’exploitation (choisir le port série)
- Le terminal s’affiche et vous pouvez commencer la configuration du routeur
 Afficher l’état des interfaces du routeur. Commenter le résultat de la commande
 Configurer le nom du routeur en : NUMERIQUE

 Configurer les interfaces du routeur selon le plan d’adressage

 Activer les interfaces du routeur
 Afficher l’état des interfaces du routeur, comparer avec le résultat de la première commande.
 Tester la connectivité entre PC2 et PC3.
 Sauvegarder la configuration effectuée et redémarrer.
 Pourquoi n’a ton pas configuré le routage ?
 Remettre à zéro la configuration du routeur avec la commande : erase startup-config (mode
privilégié)
 Redémarrer le routeur (toutes les configurations effectuées doivent disparaitre).
