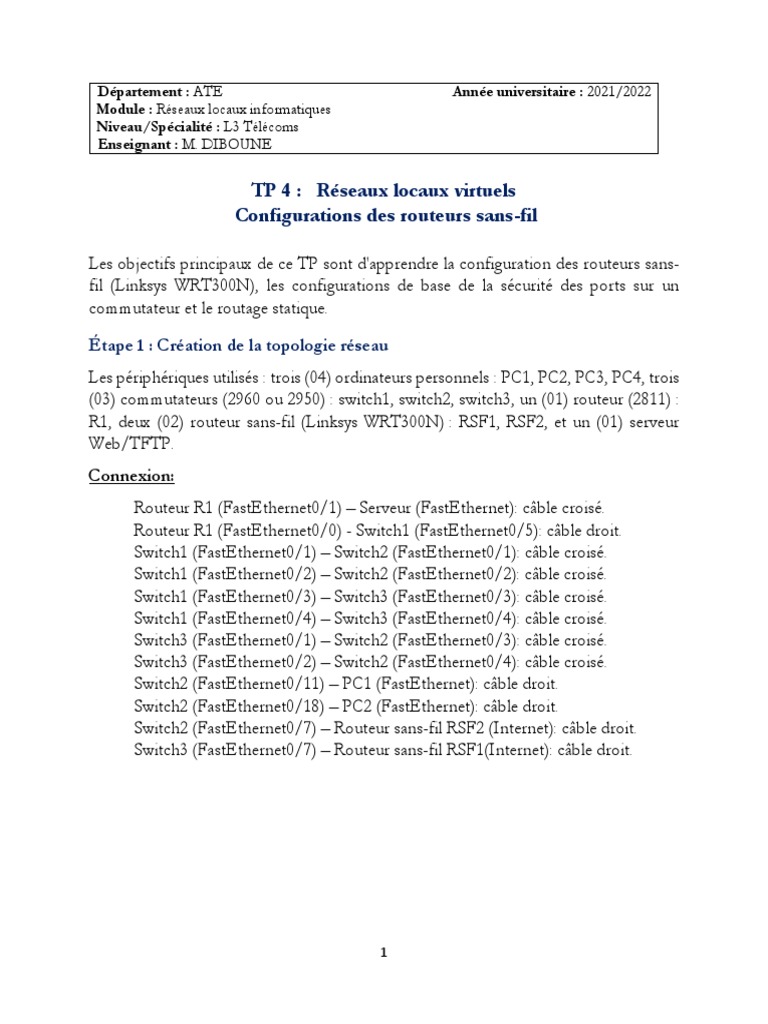

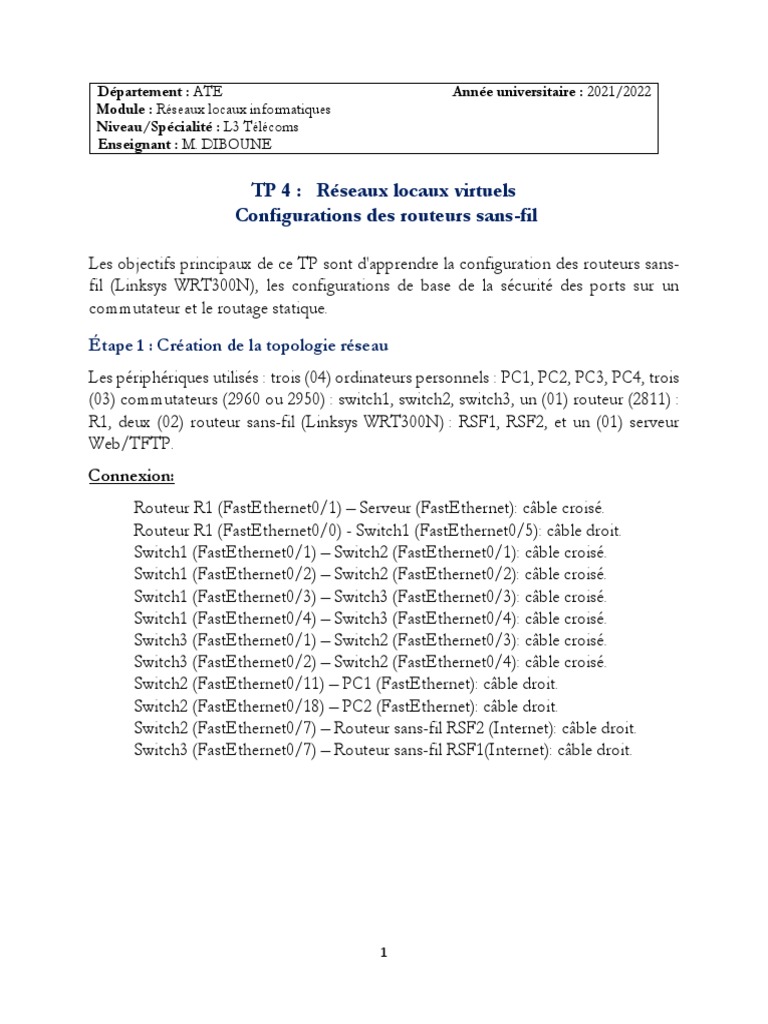

Département : ATE Année universitaire : 2021/2022

Module : Réseaux locaux informatiques

Niveau/Spécialité : L3 Télécoms
Enseignant : M. DIBOUNE

TP 4 : Réseaux locaux virtuels

Configurations des routeurs sans-fil

Les objectifs principaux de ce TP sont d'apprendre la configuration des routeurs sans-

fil (Linksys WRT300N), les configurations de base de la sécurité des ports sur un
commutateur et le routage statique.

Étape 1 : Création de la topologie réseau

Les périphériques utilisés : trois (04) ordinateurs personnels : PC1, PC2, PC3, PC4, trois
(03) commutateurs (2960 ou 2950) : switch1, switch2, switch3, un (01) routeur (2811) :
R1, deux (02) routeur sans-fil (Linksys WRT300N) : RSF1, RSF2, et un (01) serveur
Web/TFTP.
Connexion:
Routeur R1 (FastEthernet0/1) – Serveur (FastEthernet): câble croisé.
Routeur R1 (FastEthernet0/0) - Switch1 (FastEthernet0/5): câble droit.
Switch1 (FastEthernet0/1) – Switch2 (FastEthernet0/1): câble croisé.
Switch1 (FastEthernet0/2) – Switch2 (FastEthernet0/2): câble croisé.
Switch1 (FastEthernet0/3) – Switch3 (FastEthernet0/3): câble croisé.
Switch1 (FastEthernet0/4) – Switch3 (FastEthernet0/4): câble croisé.
Switch3 (FastEthernet0/1) – Switch2 (FastEthernet0/3): câble croisé.
Switch3 (FastEthernet0/2) – Switch2 (FastEthernet0/4): câble croisé.
Switch2 (FastEthernet0/11) – PC1 (FastEthernet): câble droit.
Switch2 (FastEthernet0/18) – PC2 (FastEthernet): câble droit.
Switch2 (FastEthernet0/7) – Routeur sans-fil RSF2 (Internet): câble droit.
Switch3 (FastEthernet0/7) – Routeur sans-fil RSF1(Internet): câble droit.

1
Etape 2 : Configuration du routeur R1

1. Modifier le nom d’hôte du routeur à R1.

2. Désactivez la recherche DNS : R1(config)# no ip domain-lookup.
3. Configurez un mot de passe TP4eln3 pour le mode d’exécution.
4. Configurez un mot de passe Eln3 pour les connexions de consoles.
5. Configurez un mot de passe Eln3 pour les connexions vty.
6. Configurez Loopback0, FastEthernet 0/0, FastEthernet 0/1, et les sous-
interfaces FastEthernet 0/0.10, FastEthernet 0/0.20, FastEthernet 0/0.99
(l’encapsulation doit être définie sur 802.1Q) –Voir le tableau ci-dessous-
Interface Adresse IP / Masque
Loopback 0 10.1.1.1/30
Fa0/1 172.17.50.1/24
Fa0/0.10 172.17.10.1/24 (vlan 10)
Fa0/0 Fa0/0.20 172.17.20.1/24 (vlan 20)
Fa0/0.99 172.17.99.1/24 (vlan 99)

7. Vérifier les configurations :

R1# show ip interfaces brief
R1# show running configuration
Etape 3 : Configuration de base des commutateurs

Configurer les trois commutateurs switch1, switch2 et switch3 :

• Configurer les noms d’hôtes (en switch1, switch2 et switch3)

• Désactiver la recherche DNS.
• Configurer un mot de passe TP4eln3 pour le mode d’exécution (enable).

2
 • Configurez un mot de passe Eln3 pour les connexions de consoles.
• Configurez un mot de passe Eln3 pour les connexions vty.

Étape 4 : Configuration du mode VTP et création des VLAN

1. Configurer le mode VTP sur transparent pour les trois commutateurs

Switch(config)# vtp mode transparent
2. Créer les VLAN en fonction de la table suivante :
ID VLAN Nom du VLAN
VLAN 10 Personnel
VLAN 20 Stagiaire
VLAN 99 SansFil

3. Vérifier la création des différents VLAN en exécutant la commande :

show vlan brief

Étape 5 : Configuration des interfaces de port de commutateur sur Switch1,

Switch2 et Switch3

Configurez les interfaces sur les commutateurs Switch1, Switch2 et Switch3 comme
suit :
1. Fa0/7 sur Switch2 et Switch3 sont dans VLAN 99.
2. Fa0/5 sur Switch1 est une agrégation 802.1Q :
Switch1(config)#interface fastethernet0/5
Switch1(config-if)#switchport mode trunk
Switch1(config-if)#switchport trunk encapsulation dot1q (si
c’est un switch 2900, sinon 802.1Q est utilisé par défaut)
Switch1(config-if)#end
3. Fa0/11 sur Switch2 est dans VLAN 10.
4. Fa0/18 sur Switch2 est dans VLAN 20.
5. Fa0/1-Fa0/4 sur Switch1, Switch2 et Switch3 sont des port d’agrégation.
6. Autorisez tous les VLAN sur les interfaces d’agrégation.
7. Vérifier les configuration en analysant les résultats des commandes suivantes :
• show interfaces trunk et show vlan brief sur les différents
commutateurs.

3
Étape 6 : Configuration des interfaces Ethernet de PC1 et PC2

1. Configurez les interfaces Ethernet de PC1 et PC2 selon la table d’adressage

suivante :
Adresse IP Passerelle par défaut
PC1 172.17.10.21/24 172.17.10.1
PC2 172.17.20.22/24 172.17.20.1

2. Testez la configuration des ordinateurs en envoyant une requête ping sur leurs
passerelles par défaut, et une requête ping d’un PC à un autre.

Etape 7 : Connexion au routeur Linksys WRT300N

1. Dans PC3, Accéder à l’onglet physical, éteindre le PC, retirer le module PT-HOST-
NM-1CFE par glisser –déposer et ajouter le module WMP300N .
2. A partir du PC3 accéder au Bureau (Desktop) puis à PC Wireless . Ensuite,
sélectionner l’onglet Connect et se connecter au réseau par défaut.
3. Faire les mêmes manipulations sur PC4.
4. Vérifier la connectivité sur les deux PC en exécutant la commande ipconfig.

Etape 8 : Accès au WRT300N

1. Sur PC3, cliquer sur le navigateur Web .

2. Saisir l’URL 192.168.0.1, la passerelle par défaut de l’ordinateur.
3. Saisie des informations d’authentification,
• Nom d’utilisateur : admin
• Mot de passe : admin

Le routeur WRT300N est similaire à un routeur Cisco IOS avec deux interfaces. L’une
d’elle est configurée sous Internet Setup et sert de connexion vers les commutateurs et
l’intérieur du réseau. L’autre, configurée sous Network Setup se connecte aux clients
sans fil.

4. Sur la page Setup du routeur Linksys WRT300N . Sous Internet Setup , repérer
l’option Internet Connection Type et sélectionner Static IP .
5. Définir l’adressage IP pour la configuration internet :
• Adresse IP Internet : 172.17.99.35.
• Masque de sous-réseau : 255.255.255.0.
• La passerelle par défaut : l’adresse IP du port FastEthernet0/1 de VLAN 99 de
R1 (172.17.99.1).
4
6. Modifier l’adresse IP de configuration réseau de 192.168.0.1 à 172.17.30.1.
7. Cliquer sur « Save Settings » pour enregistrer les modifications.
8. Essayer d’accéder de nouveau à l’utilitaire Web du routeur RSF1 à partir du PC4.
L’opération devra échouer, expliquer, essayer de remédier au problème (une simple
action élémentaire ou une commande suffiront).
Etape 9 : Configuration des paramètres DHCP

Définition : Dynamic Host Configuration Protocol (DHCP) est un protocole de la

couche application permettant les configurations automatiques des paramètres IP des
machines, telles que : l’attribution automatiquement des adresses IP, l’attribution du
masque de sous-réseau, la configuration de l’adresse de la passerelle par défaut et des
adresses des serveurs DNS.

Références : RFC 1531, RFC 1534, RFC 2131, RFC 2132.

1. Accéder au routeur RSF1, à partir du PC4 via le navigateur Web (utiliser l’URL
172.17.30.1).
2. Sous DHCP Server Settings , définir l’adresse de départ à 25 et le nombre
maximal d’utilisateurs à 25.
3. Ainsi, une adresse IP entre 172.17.30.25 et 172.17.30.49 sera attribuée à tout
ordinateur se connectant sans fil au routeur RSF1 en demandant une adresse IP via
DHCP . Seuls 25 clients peuvent obtenir une adresse IP à la fois.
4. Cliquer sur Save Settings afin d’appliquer les modifications.

Etape 9 : Configuration des paramètres sans-fil de base

1. Configuration du SSID : accéder à la page Wireless et changez le nom de réseau

SSID de Default à RSF1.
2. Enregistrement des paramètres : cliquer sur Save Settings.
3. Reconnexion au réseau sans fil : désormais PC4 ne peut plus accéder au réseau
RSF1 (changement du SSID). Sur le Bureau, aller sur PC Wireless et sélectionner
l’onglet Connect. Et se connecter au réseau RSF1.
4. Vérification des paramètres : en exécutant la commande ipconfig sur l’invite de
commande.
5. Si les adresses IP ne sont pas attribuées : redémarrer le PC ou exécuter la commande
ipconfig /renew .
Etape 10 : Activation de la sécurité sans fil sur RSF1

5
 1. A partir du PC4 reconnecter sur la page de configuration du routeur RSF1
(http://172.17.30.1) .
2. Aller à la page Wireless , puis sélectionner l’onglet Wireless Security .
3. Sélectionner WEP en mode de sécurité.
4. Saisir une clé WEP ajoutez la clé 0123456789.
5. Enregistrer les modifications en cliquant sur save settings.
6. Aller sur Bureau et cliquer sur PC Wireless .
7. Cliquer sur l’onglet Connect.
8. Sélectionnez RSF1 et se connecter.
9. Saisir la clé WEP : 0123456789.
10. Cliquer sur Link Information pour vérifier la connectivité sur le point d’accès.
Etape 11 : Sécurisation de l’utilitaire Web du routeur RSF1

1. Configuration du mot de passe d’accès Web : à partir du PC4, aller sur la

page d'utilitaire Web du routeur (http://172.17.30.1) et accéder à la section
Administration .
2. Changer le mot de passe du routeur sur TP4Eln3
3. Enregistrer les paramètres.

Etape 12 : Configuration du routeur RSF2 et PC3

Pour configurer le routeur RSF2 et PC3, réappliquer les étapes de 7 à 11. Les points
suivants sont des rappels des principales étapes.

1. Connexion à RSF2 à partir de PC3.

2. Attribuer une adresse IP statique à l’interface Internet : 172.17.99.25/24.
3. La passerelle par défaut : l’adresse IP du port FastEthernet0/1 de VLAN 99 de R1
(172.17.99.1).
4. Changer l’adresse IP de configuration du routeur à 172.17.40.1.
5. Paramètres du serveur DHCP , attribuer les adresses IP dans la marge
[172.17.40.22, 172.17.40.46] .
6. Enregistrez les paramètres.
7. Renouveler la configuration IP pour PC3.
8. A partir de l’utilitaire Web , accéder à la page Wireless et modifier le SSID en
RSF2. Cliquer sur Save Settings .
9. Reconnecter PC3 sur RSF2.
10. Paramétrer la clé WEP sur 0123456789 et (re)configurer PC3.
11. Configurer le mot de passe d’accès Web à Eln3TP4.
Etape 13 : définition de routes statiques sur R1

6
1. Définir les routes statiques sur R1 vers les réseaux 172.17.30.0 et 172.17.40.0 selon
la table suivante :

Adresse réseau de destination Masque réseau Prochain saut

172.17.30.0 255.255.255.0 172.17.99.35
172.17.40.0 255.255.255.0 172.17.99.25

2. Vérifier que R1 dispose de routes statiques vers PC3 et PC4 en exécutant la

commande show ip route .
Etape 14 : Vérification de connexion
1. Attribuer une adresse IP / passerelle par défaut au serveur.
2. Exécuter des requêtes ping :
• Ping de PC1 vers PC2
• Ping de PC3 vers PC1
• Ping de PC4 vers PC1
• Accéder au serveur via le Web Browser de PC1, PC2, PC3, PC4.
