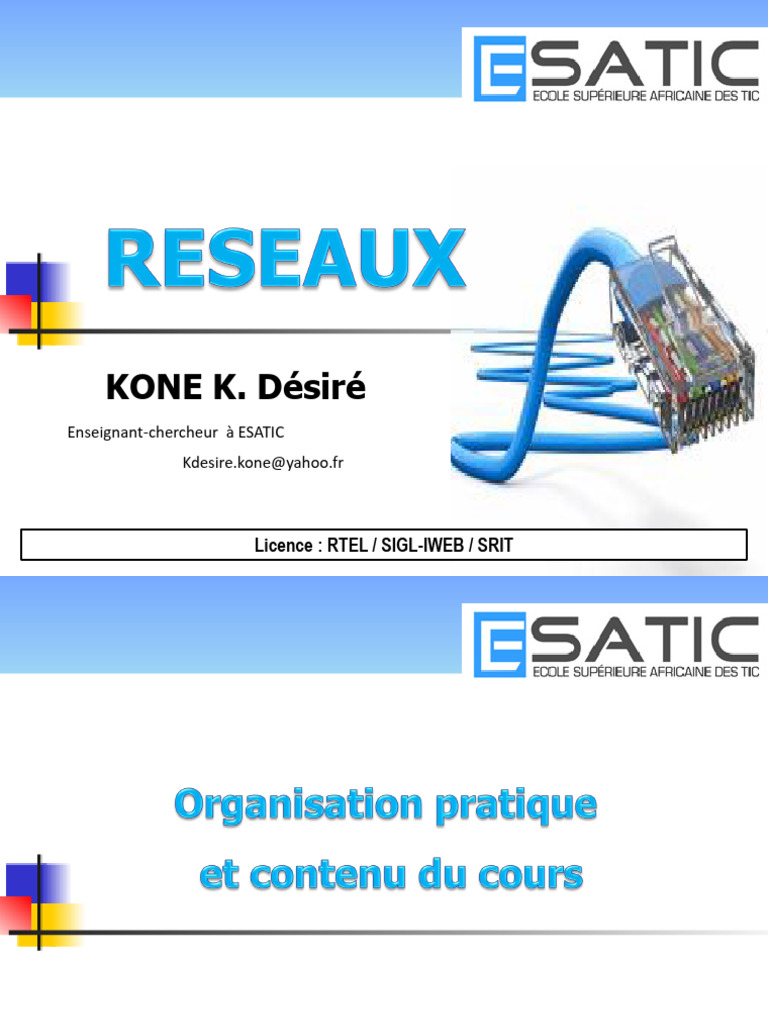

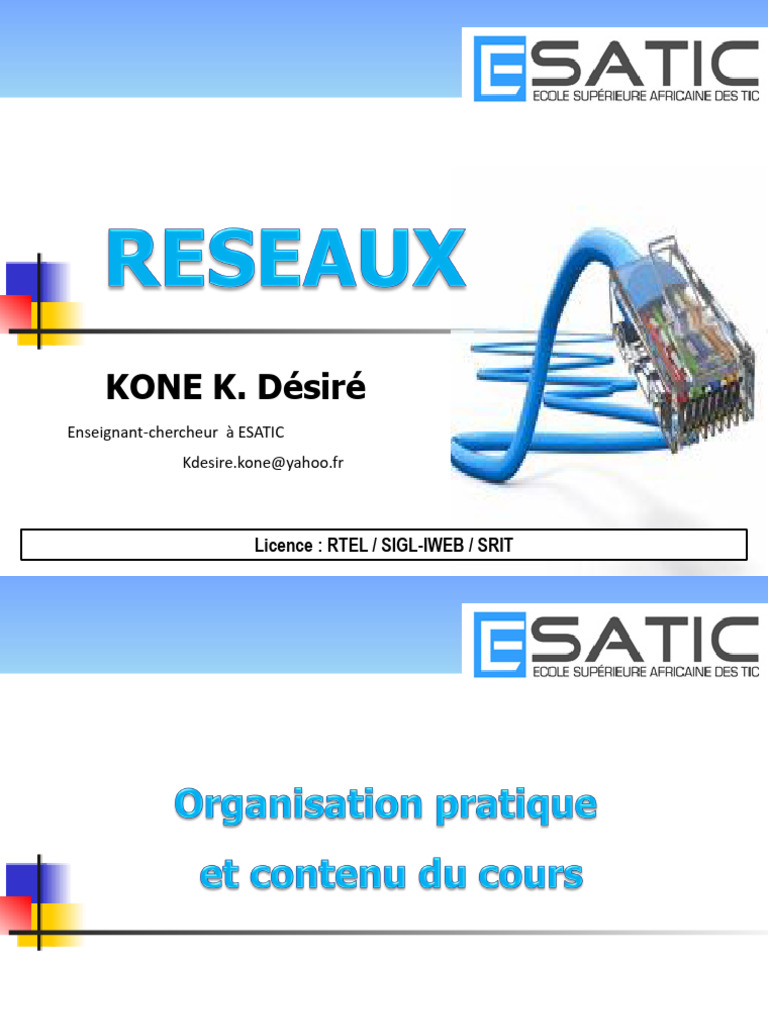

KONE K.

Désiré
Enseignant-chercheur à ESATIC
Kdesire.kone@yahoo.fr

Licence : RTEL / SIGL-IWEB / SRIT

 Cours : organisation

 48h de présentiel étudiant :

 20h de CM = 05 séances de 4H
 14h de TD = 04 séances (3 de 4H + 01 de 2H )
 15h de TP= 04 séances ( 3 de 4H + 01 de 3H)
Les groupes de TP sont figés dès la 1ère séance de TP ( 02/
Groupe )
 L’UE : contenu

P1 : Introduction aux réseaux , Généralités

P2 : Les réseaux locaux
P3 : Les normes OSI et IEEE
P4 : Câblage des réseaux
P5 : TCP/IP
P6 : Notions avancées en Réseau
Cisco Certified Networking Academy

Une certification professionnelle reconnue

Une formation complémentaire aux enseignements de
l’UE
Facultatif
Beaucoup de travail personnel
N’intervient pas dans l’évaluation de l’ UE
Un plus si vous comptez poursuivre dans les réseaux
Peut vous servir à trouver un stage, un emploi
Nos TPs se feront sur du matériel CISCO
 … Mon expérience personnel
 Bibliographie & Remerciements

Certains transparents sont basés sur des supports de cours de :

 T. DIVOUX ( UHP Nancy 1)
 O. GLÜCK (LYON 1)
 F. BENNOUNA ( IGA Casablanca )
« Réseaux», 4ième édition, Andrew Tanenbaum, Pearson
Education, ISBN 2-7440-7001-7
« Réseaux et Télécoms», Claude Servin, Dunod,
 « Les réseaux », Guy puyolle
Internet…
Plan de la partie 1
1. Définition d’un Réseau
……..

11. Classification des réseaux informatiques

12. Performances des réseaux
13. temps de propagation, de transmission, délai
d’acheminement
14. Tps de propagation, de transmission, Délai
d’acheminement
15. Commutation
 1. Définition d’un Réseau

réseau : système complexe d’objets ou de

personnes reliés entre eux dans le but de partager
des données, des ressources et d’échanger des
informations.
Exemple :

• Réseau de transport : Transport de personnes (trains, bus, ...)

• Réseau téléphonique : Transport de la voix

• Réseau de neurones : Cellules reliées entre elles

• Réseau de malfaiteurs :……

 2. Définition d’un Réseau informatique

 Ensemble d'ordinateurs ( clients/serveurs) interconnectés par

des réseaux de transmissions ( support + nœud ) pour
échanger des données numériques (des 0 ou des 1)

 La technologie des réseaux informatiques constitue

l’ensemble des outils qui permettent à des ordinateurs de
partager des informations et des ressources.
 3. Bref Historique
…et Internet ? (2/3)

1959-1968: Programme ARPA

ministère américain de la défense : lancer un réseau
capable de supporter les conséquences d’un conflit
nucléaire
1969 : ARPANET, l’ancêtre d’ Internet
les universités américaines s’équipent de gros
ordinateurs et se connectent au réseau ARPANET
3. Bref Historique
…et Internet ? (3/3)

1970-1982 : Ouverture sur le monde

1983 : Naissance d’ Internet
1987-1992 : Les années d’expansion
les fournisseurs d’accès apparaissent, les entreprises
privées se connectent au réseau
1993-2003: L’explosion d’ Internet
ouverture au grand public
avènement du WEB et courrier électronique
 4. Pourquoi les réseaux ?
(1/2)

 Peut-on fonctionner de nos jours sans les réseaux ?

Au niveau industriel :

 partage de ressources (bases de données,

imprimante, scanners, graveurs...)
 outil de communication gain de temps
 outil de conclusion d’affaires

De nombreuses entreprises s’arrêtent en même temps

que le réseau
 4. Pourquoi les réseaux ?
(2/2)

 Au niveau domestique :

Internet, Internet, Internet...

recherche d’informations
communication entre personnes (e-mail, forums, chat...)
gestion comptes en banques, opérations boursières
peer-to-peer : (<> client/serveur)
téléphonie,…
enseignement à distance, travail à domicile ?
 5. Protocole

Un protocole est un ensemble de règles destinées à

une tâche de communication particulière.

Deux ordinateurs doivent utiliser le même protocole pour

pouvoir communiquer entre eux. En d’autres termes, il
doivent parler le même langage pour se comprendre.
6. Les différents types de supports de
transmission
 = médium ( un médium, des médias)

 Les supports des transmissions sont des éléments

permettant de faire la circulation des informations entre
les équipements.

 3 types :

 Supports filaires ( paires torsadées, coax

 Supports aériens (ondes magnétiques)

 Supports optiques ( F.O)

 [!] Ne pas confondre support et voie de transmission

7. Modèle général d’un canal de
transmission (1/2)

ETTD : Equipement Terminal de Traitement de

Données (DTE en anglais)
Equipement utilisateur du système de communication
Ex : ordinateur
7. Modèle général d’un canal de
transmission (2/2)

ETCD : Equipement de Terminaison des Circuits

de Données ( DCE en anglais)
Réalise l’adaptation de l’info à émettre/ recevoir par
rapport aux caractéristiques du support physique
 Pour accéder au réseau, tout ETTD à besoin d’un ETCD
8. Caractéristiques de la transmission
(1/5)

La transmission est caractérisée par :

 le sens de transmission,

 le mode de transmission

 la synchronisation.
8. Caractéristiques de la transmission
a) Selon le sens de Transmission
(2/5)

 Communication unidirectionnelle: simplex

 Communication bidirectionnelle à l'alternat: half duplex

 Communication bidirectionnelle: full duplex

8. Caractéristiques de la transmission
b)Modes de transmission (3/5)

 Série

n bits sont transmis sur une ligne pendant nT

Ex : DB9

 Parallèle.

n bits sont transmis sur n lignes pendant T

Ex : DB 25
8. Caractéristiques de la transmission
c) Selon la synchronisation
(4/5)

 Synchrone

 référence temporelle commune entre E et R.

Entretenue en permanence (même lorsqu'il n'y a
pas de communication). Les transmissions se font
par rapport à cette référence
8. Caractéristiques de la transmission
c) Selon la synchronisation (5/5)

 Asynchrone

l'émetteur démarre quand il veut. Il n'y a pas entretien

d'une référence commune entre émetteur et récepteur

=> envoi d'un signal particulier précédant les données

pour synchroniser H(R) et H(E)

(ex: bit de start en RS232)

9. Architecture d’un PC
10. Les Différents types des réseaux

a) Réseaux informatiques (Ethernet)

b) Réseaux de télécommunication (PABX
c) Réseaux mobiles
d) Autres réseaux (RLI, embarqués,
domotiqes, cable..)
10. Les Différents type des réseaux
a) Réseaux informatiques (Ethernet) (1/5)
 10. Les Différents type des réseaux
b) Réseaux de télécommunications (2/5)

Origine : RTC; info : voix

10. Les Différents type des réseaux
c) Réseaux mobiles (GSM, GPRS, …
(3/5)

Différence accès mobile / accès sans fil

 10. Les Différents type des réseaux
c) Réseaux sans fil (4/5)

Applications :
téléphonie mobile, radio, TV, satellites, infrarouge, usagers
en déplacement, conférences informatiques, taxis, livreurs,
armée, distributeurs de boissons, parcmètres
LAN sans fil : IEEE 802.11
plusieurs dizaines de mètres - - jusqu’à 50 Mbit/s
Réseau cellulaire : territoire divisé en cellules
quelques kilomètres - ~1 Mbit/s
Bluetooth : réseau sans fil de faible portée
10. Les Différents type des réseaux
d) Autres réseaux (5/5)

 RLI ( FIP, Profibus,…)

 Réseaux domotiques et immotiques( lumière, chauffage…)
Réseaux embarqués (Voitures, train, avion)
 Réseaux des câblo-opérateurs
[parenthèse] Convergence : les réseaux ne sont plus dédiés
aux transports d’un type d’informations particulières
 Réseaux Numériques de Commutation
Transporter des bits sous contraintes multiples et variés. QoS
11.Classifications des réseaux informatiques
(1/2)

S’il n ya pas de classification de réseaux universellement

admise, tout le monde reconnait l’importance de deux
caractéristiques :

 La technique de transmission utilisée

 La taille du réseau
11.Classifications des réseaux
c) Classification selon la taille (2/3)
PAN - Personal Area Network - réseau personnel
1 m : liaison sans fil ordinateur/souris, clavier, imprimante…
LAN - Local Area Network- réseau local *
10 m/1 km : salle/immeuble/campus
MAN - Metropolitan Area Network- réseau métropolitain *
10 km : ville
WAN - Wide Area Network- réseau longue distance *
100 km/1 000 km : pays/continent
Internet
10 000 km : planète, interconnexion de réseaux
 11.Classifications des réseaux
d) Les techniques de transmission (3/3)

 Sur un réseau les données peuvent se propager selon

deux techniques :

En mode de diffusion ( Les réseaux à diffusion)

-broadcast (Méthode orientée LAN)

En mode point à point ( Les réseaux point à point )

-«STORE AND FORWARD» (Méthode orientée

WAN)
12. Performances des réseaux
(1/4)

Débit : nombre de bits que le réseau peut transporter

par seconde ( bit/s)

Latence : nombre de secondes que met le premier bit

pour aller de la source à la destination

 Bande passante réelle mesurée

taux d’utilisation = débit utile / débit nominal < 100%.

Débit < Bande passante

BER (“Bit Error Rate”): probabilité qu’un bit soit erroné

pendant la transmission
13. Représentation des données
(1/4)

 Les données informatiques sont représentées par des

suites de nombres. Ces nombres sont écrits en binaire
(c’est-à-dire en base 2): on n’utilise que les chiffres 0 et 1.

 L’utilisation de la base 2 garantit de pouvoir représenter un

état stable d’un système physique:
 circuit électrique ouvert/fermé

 carte perforée avec un trou/sans trou

 0 et 1 correspondant à des états différents sur le support

physique.
13. Représentation des données
(2/4)

 1 bit permet de coder 2 états : 0 et 1 ;

2 bits permettent de coder 4 états : 00, 01, 10 et 11 ;

3 bits permettent de coder 8 états : 000, 001, 010, 011,

100, 101, 110 et 111 ;

n bits permettent de coder 2n états.

 Une suite de 8 bits est appelée un octet.

13. Représentation des données
(3/4)

 Attention, en anglais le bit est appelé bit, alors que l’octet

est appelé byte !

Les unités
multiples des
bits et des octets
13. Représentation des données
(4/4)

 Attention, on compte parfois en multiples de 2^10 =

1024 !
14. Temps de propagation, de transmission,
Délais d’acheminement

a) Temps de propagation
b) Temps de transmission
c) Délai d’acheminement
 a) Temps de propagation Tp
Le signal met un certain temps pour se propager sur le support D.

Temps de propagation sur le support de transmission (médium) +

temps de traversée d'éventuels éléments actifs (répéteurs ...).
Sur le support « vide» ou « air» : C = 3.108 m.s-1

Sur le support métallique Vp = 2/3 C

 b) Temps de Transmission Tt

Pour transmettre un message de n bits à une vitesse de m

bits/s, il faut n/m secondes.
 c) Délai d'acheminement
Temps séparant le début de l'émission de la fin de la
réception:

Da = Tp + Tt
15. Commutation

a) Introduction
b) Commutation de circuit
c) Commutation de message
d) Commutation de paquets
e) Illustration
 a) Introduction

On veut faire progresser de l'info de l'émetteur vers le

destinataire.

Définition: Commutateur : Il dirige sur 1 sortie

l'information reçue de l'entrée: plus ou moins intelligent.
 b) Commutation de circuit

 On établit un circuit permanent entre Emetteur et récepteur

pendant toute la durée de la communication.
 c) Commutation de messages
 Def: message

 suite d'informations qui forment un tout. Ex : fichier, ….

 Longueur à priori inconnue

Le message est envoyé de nœud en nœud vers le destinataire.

Un nœud ne transmet le message que lorsqu'il est totalement
et correctement reçu.  le chemin n'est donc utilisé que par
morceau. Un seul segment (entre deux nœuds) véhicule le
message à un instant donné. Les autres segments du chemin
peuvent être utilisé pour d'autre communication.

D'où une meilleure utilisation du réseau.

c) Commutation de messages
 d) Commutation de paquets
 Le message est découpé en paquets de longueur maximale
connue.
 e) Illustration
(1/2)

 commutation de message
e) Illustration
(2/2)

 commutation de paquets
