CHALLENGE NETWORK

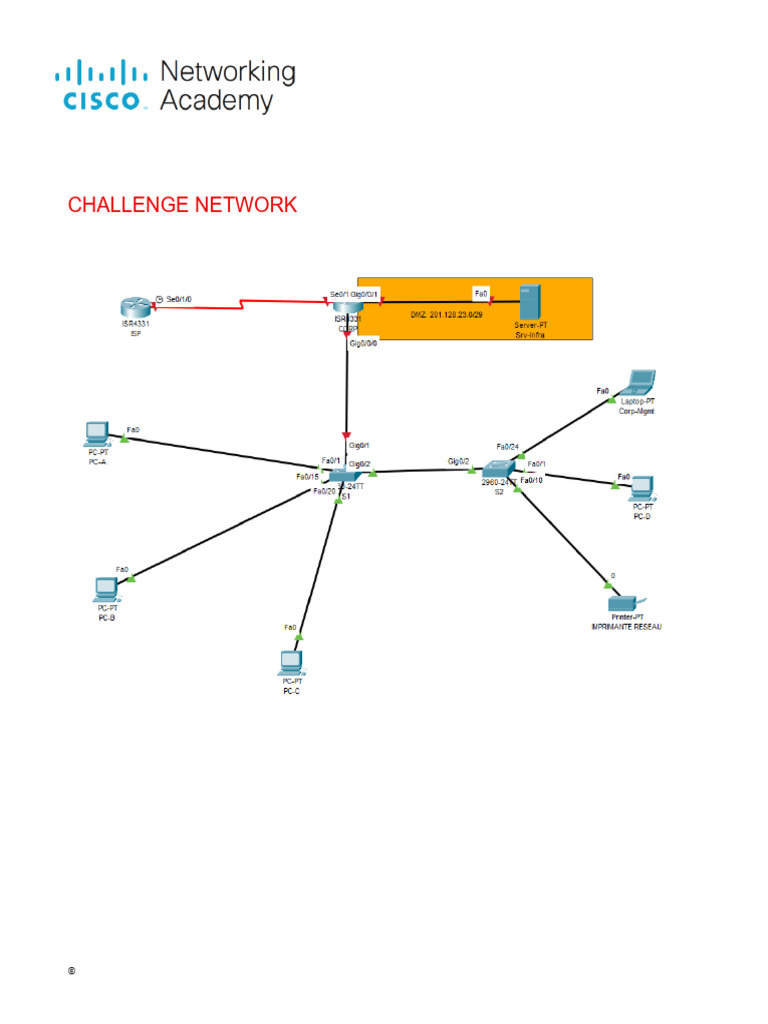

Topologie
- aa Cisco et/ou ses filiales. Tous droits réservés. Document public de Cisco Page 1 sur 5 www.netacad.com
CHALLENGE NETWORK
Table d'adressage
Masque de sous- Passerelle par
Appareil Interface Adresse IP réseau défaut
CORP G0/0/0 N/A
G0/0/1
R1 S/O
G0/0/0.100
R1 N/A
G0/0/0.200
G0/0/0.300
G0/0/0.400
G0/0/0.1000 S/O S/O
R1
Serial 0/0/1 N/A
R1 S/O
ISP Serial 0/1/0 1.1.1.1 255.255.255.252 N/A
S1 VLAN 300
S2 VLAN 300
PC-A Carte réseau
PC-B Carte réseau
PC-C Carte réseau
PC-D Carte réseau
Laptop Corp-Mgmt Carte réseau
IMPRIMANTE
RESEAU Carte réseau
SRV-INFRA Carte réseau 201.128.23.10 A déterminer
Table de VLAN
VLAN Nom Interface attribuée
1 N/A S2: F0/18
S1: F0/1- F0/15
100 Clients S2: PC-D
200 Engineering S1: F0/20- F0/22
S1: VLAN 300
S2: VLAN 300
300 Gestion S2: F0/24
- aa Cisco et/ou ses filiales. Tous droits réservés. Document public de Cisco Page 2 sur 5 www.netacad.com
CHALLENGE NETWORK
VLAN Nom Interface attribuée
400 Imprimantes S2: F0/10
S1: tous les ports non utilisés
999 Parking_Lot S2: tous les ports non utilisés
1000 Natif N/A
Objectifs
Partie 1 : création du réseau et configuration des paramètres de base des périphériques
Partie 2 : création du VLAN et attribution des ports de commutateur
Partie 3: configurer un Trunk 802.1Q entre les commutateurs
Partie 4: configurer du routage inter-VLAN sur le routeur
Partie 5: vérifier que le routage inter-VLAN fonctionne par des tests de connectivité
Instructions
Partie 1: Création du réseau et configuration des paramètres de base des
périphériques
Dans la Partie 1, vous allez configurer la topologie du réseau et les paramètres de base sur les hôtes de PC
et les commutateurs.
Étape 1: Établir un schéma d'adressage
Segmenter le réseau 192.168.10.0/22 pour répondre aux exigences suivantes :
a. Un sous-réseau, « Clients », prenant en charge 158 hôtes
Sous-réseau Clients :
Enregistrez la première adresse IP dans le tableau d'adressage pour CORP G0/0/0.100. Enregistrez la
2ème adresse IP dans la table d'adresses pour S1 VLAN 300 et entrez la passerelle par défaut associée.
b. Un sous-réseau, « Engineering », prenant en charge 28 hôtes
Sous-réseau Engineering :
Enregistrez la première adresse IP dans la table d'adressage pour CORP G0/0/0.200. Enregistrez la
3ème adresse IP dans la table d'adresses pour S2 VLAN 300 et entrez la passerelle par défaut associée.
c. Un sous-réseau, « Gestion », supportant 12 hôtes
Sous-réseau Gestion :
Enregistrez la première adresse IP dans le tableau d'adressage pour CORP 0/0/0.300
d. Un sous-réseau, « Imprimantes », supportant 4 hôtes
Sous-réseau Imprimantes :
- aa Cisco et/ou ses filiales. Tous droits réservés. Document public de Cisco Page 3 sur 5 www.netacad.com
CHALLENGE NETWORK
Enregistrez la première adresse IP dans le tableau d'adressage pour CORP 0/0/0.400 et attribuez l’avant
dernière adresse à l’imprimante réseau
e. Un réseau, « DMZ »
Sous-réseau DMZ : 201.128.23.0/29
Enregistrez la première adresse IP dans le tableau d'adressage pour R1 G0/0/1 et attribuez la dernière
adresse au Serveur INFRA.
Étape 2: Câblez le réseau conformément à la topologie indiquée.
Connectez les équipements représentés dans le schéma de topologie et effectuez le câblage nécessaire.
Étape 3: Configurez les paramètres de base pour chaque routeur.
a. Attribuez un nom de l'appareil au routeur.
Ouvrez la fenêtre de configuration.
b. Désactivez la recherche DNS pour empêcher le routeur d'essayer de traduire les commandes saisies
comme s'il s'agissait de noms d'hôtes.
c. Attribuez class comme mot de passe chiffré d'exécution privilégié.
d. Attribuez cisco comme mot de passe de console et activez la connexion.
e. Attribuez cisco comme mot de passe VTY et activez la connexion.
f. Cryptez les mots de passe en texte clair.
g. Créez une bannière qui avertit quiconque accède au périphérique que tout accès non autorisé est interdit.
h. Enregistrez la configuration en cours dans le fichier de configuration initiale.
i. Réglez l'horloge sur le routeur à l'heure et à la date d'aujourd'hui.
Étape 4: Configurer le routage inter-VLAN sur CORP
Fermez la fenêtre de configuration.
Étape 5: Configurez les paramètres de base pour chaque commutateur.
a. Attribuez un nom de périphérique au commutateur.
Ouvrez la fenêtre de configuration.
b. Désactivez la recherche DNS pour empêcher le routeur d'essayer de traduire les commandes saisies
comme s'il s'agissait de noms d'hôtes.
c. Attribuez class comme mot de passe chiffré d'exécution privilégié.
d. Attribuez cisco comme mot de passe de console et activez la connexion.
e. Attribuez cisco comme mot de passe VTY et activez la connexion.
f. Cryptez les mots de passe en texte clair.
g. Créez une bannière qui avertit quiconque accède à l'appareil que tout accès non autorisé est interdit.
h. Enregistrez la configuration en cours dans le fichier de configuration initiale.
i. Réglez l'horloge sur le commutateur à l'heure et à la date d'aujourd'hui.
j. Copiez la configuration en cours en tant que configuration de démarrage.
- aa Cisco et/ou ses filiales. Tous droits réservés. Document public de Cisco Page 4 sur 5 www.netacad.com
CHALLENGE NETWORK
Étape 6: Création des réseaux locaux virtuels sur S1 et S2
a. Créez et nommez les VLAN requis sur les commutateurs à partir du tableau ci-dessus.
b. Attribuez tous les ports inutilisés sur S1 et S2 au VLAN Parking_Lot, configurez-les pour le mode d'accès
statique et désactivez-les administrativement. Sur S2, désactivez administrativement tous les ports non
utilisés.
Fermez la fenêtre de configuration.
Saisissez vos réponses ici
Fermez la fenêtre de configuration.
Fermez la fenêtre de configuration.
Fin du document
