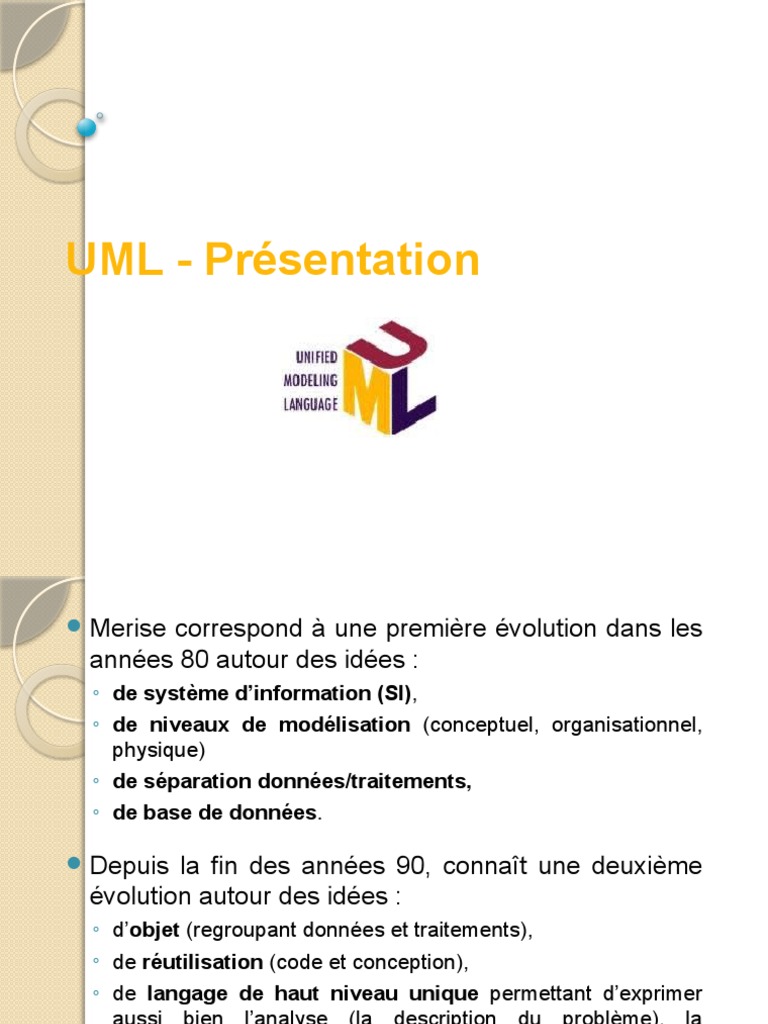

UML - Présentation

 Merise
correspond à une première évolution dans les
années 80 autour des idées :
◦ de système d’information (SI),
◦ de niveaux de modélisation (conceptuel, organisationnel,
physique)
◦ de séparation données/traitements,
◦ de base de données.

 Depuis la fin des années 90, connaît une deuxième

évolution autour des idées :
◦ d’objet (regroupant données et traitements),
◦ de réutilisation (code et conception),
◦ de langage de haut niveau unique permettant d’exprimer
aussi bien l’analyse (la description du problème), la
conception (la description de la solution) et l’implantation,
◦ d’architectures complexes à base de composants distribués
et hétérogènes.
 UML : un même langage tout au
long de la démarche
d’informatisation
 La représentation du monde réel (modèle des besoins)
se fait avec les mêmes concepts que celle du logiciel
(modèle d’implantation) : objets, classes, opérations,
attributs et associations.
 La démarche ne consiste plus à réécrire un modèle d'un
certain niveau avec les concepts du niveau suivant au
moyen de règles de traduction comme en Merise.
 On passe d'un niveau à un autre par enrichissement
des éléments existants et adjonction d'éléments
nouveaux en conservant le même langage de haut
niveau.
UML : un langage de modélisation objet

 Un langage pas une méthode : UML définit des

modes de représentation (diagrammes et notations)
mais n’impose pas de démarche standardisée.
 Convient pour toutes les démarches et langages
de programmation objet («Unified Modeling
Language»).
 Un langage de modélisation objet permettant de
documenter dans des modèles toutes les phases du
développement (analyse, conception et
implantation).
 Dans le domaine public. C’est l’OMG (Object
Management Group) chargé de la normalisation des
technologies objets qui pilote UML.
 Version actuelle : UML 2.1.2.
UML est une proposition complexe (13 types de diagrammes) et évolutive. Nous
n’en étudions que les bases :

la structuration
des objets les
Vue statique Vue composants
implantation logiciels
Diagrammes
classes, objets Diagrammes
composants

les fonctions Vue externe

du système Cas
d’utilisation
Vue
dynamique Vue
déploiement
le Diagrammes
comportemen collaborationss Diagrammes l’architecture
t des objets équences, déploiement physique
états, activités

Concepts utilisables tout au long du projet :

analyse  conception  implantation
Le Méta-modèle UML
 Les concepts UML ont été formalisés en UML
(définition récursive).
 Ce « méta-modèle » :
– décrit formellement les concepts avec leur syntaxe et
sémantique,
– fait la preuve de la puissance d’expression de la notation
capable (entre autres) de se représenter elle-même,
– sert de description de référence pour la construction d’outils.

Exemple
simplifié
(modèle de
classes)
Les points forts d’UML
UML est un langage formel et normalisé
◦ gain de précision
◦ gage de stabilité
◦ encourage l'utilisation d'outils

UML est un support de communication

performant
◦ Il cadre l'analyse
◦ Il facilite la compréhension de représentations
abstraites complexes
◦ Son caractère polyvalent et sa souplesse en font
un langage universel
UML
7
MODÉLISER AVEC UML

UML
8
Modèles et modélisation
 Modéliser : comprendre et représenter

 Un modèle est une abstraction de la réalité

Abstraction : ensemble des caractéristiques essentielles
d'une entité, retenues par un observateur

 Un modèle est une vue subjective mais pertinente de
la réalité
Un modèle ne représente pas une réalité absolue mais
reflète des aspects importants de la réalité, il en donne
donc une vue juste et pertinente

UML
9
Exemple de modèles
 Modèle météorologique :
à partir de données (nuage, vents, pression
atmosphérique…), permet de prévoir les conditions
climatiques pour les jours à venir
 Modèle économique :
à partir d'hypothèses macro-économiques (évolution du
chômage, taux de croissance...), permet de simuler
l'évolution de cours boursiers
 Modèle démographique :
définit la composition d'un panel d'une population et son
comportement, dans le but d'augmenter l'impact de
démarches commerciales, etc...

UML
10
Caractéristiques des modèles
Le caractère abstrait d'un modèle doit notamment
permettre :
◦ de faciliter la compréhension du système étudié
 Un modèle réduit la complexité du système étudié.
◦ de simuler le système étudié
 Un modèle représente le système étudié et reproduit ses
comportements

Un modèle réduit (décompose) la réalité, dans le

but de disposer d'éléments de travail exploitables
par des moyens mathématiques ou informatiques

UML
11
Comment modéliser avec UML
 UML permet de représenter des modèles, mais ne
définit pas comment implémenter les modèles !

UML
12
 les règles UML
UML langage de modélisation
◦ Règles d’écriture et de représentation graphiques normalisées
◦ Neuf diagrammes (UML 2.1.2: 13 diagrammes )
Méta-modèle des concepts et notations des diagrammes
◦ Construire les outils de modélisation selon les règles UML et
adaptés à l’étude
◦ Règles
 Stéréotypes;
 Notes;
 Contraintes;
 règles d’écriture des noms et expressions: nom, étiquette valeur d’un
composant;
 Paquetage.

C Crochepeyre UML 13
 Stéréotypes
◦ Adaptation du modèle aux éléments de l’application
◦ Nouveau type d’élément défini depuis un type du modèle
◦ Application principale aux classes
◦ Distinction d’utilisation entre guillemets
Ex: classe Client stéréotypée « clientA »

 Notes
◦ Commentaires d’un élément UML

Client
« clientA » Pour tous
stéréotype commentaire

C Crochepeyre UML 14
 Contrainte
◦ Note sémantique pour un élément
◦ Écriture entre { }
◦ Aussi langage OCL Objet Constraint Language d’UML

 Écriture des noms et des expressions

◦ Nom: identifiant d’un élément, chaîne de caractères
◦ Expression: valeur
noms
NomEleve
Elève Cours
assister Cycle.UE

expressions
After (7 minutes)
{un élève doit Date = 7 juillet 2005
être Inscrit}
contrainte

C Crochepeyre UML 15
 Paquetage
◦ Décomposition du système en paquetages
◦ Ensemble logique d’éléments du modèle
◦ Nommage du paquetage
◦ Relations entre paquetages

Elèves U.E Profs

C Crochepeyre UML 16
Les principaux diagrammes UML
UML 2 s’articule autour de treize types de
diagrammes, chacun d’eux étant dédié à la
représentation des concepts particuliers
d’un système logiciel. Ces types de
diagrammes sont répartis en deux grands
groupes :

C Crochepeyre UML 17
Six diagrammes structurels :
Diagramme de classes :
Il montre les briques de base statiques : classes, associations, interfaces,
attributs, opérations, généralisations, etc.
Diagramme d’objets :
Il montre les instances des éléments structurels et leurs liens à l’exécution.
Diagramme de packages :
Il montre l’organisation logique du modèle et les relations entre packages.
Diagramme de structure composite :
Il montre l’organisation interne d’un élément statique complexe.
Diagramme de composants :
Il montre des structures complexes, avec leurs interfaces fournies et
requises.
Diagramme de déploiement :
Il montre le déploiement physique des « artefacts » sur les ressources
matérielles.
C Crochepeyre UML 18
Sept diagrammes comportementaux :
Diagramme de cas d’utilisation - Il montre les interactions fonctionnelles entre
les acteurs et le système à l’étude.
Diagramme de vue d’ensemble des interactions : Il fusionne les diagrammes
d’activité et de séquence pour combiner des fragments d’interaction avec des
décisions et des flots.
Diagramme de séquence :
Il montre la séquence verticale des messages passés entre objets au sein d’une
interaction.
Diagramme de communication :
Il montre la communication entre objets dans le plan au sein d’une interaction.
Diagramme de temps :
Il fusionne les diagrammes d’états et de séquence pour montrer l’évolution de
l’état d’un objet au cours du temps.
Diagramme d’activité :
Il montre l’enchaînement des actions et décisions au sein d’une activité.
Diagramme d’états :
Il montre les différents états et transitions possibles des objets d’une classe.
