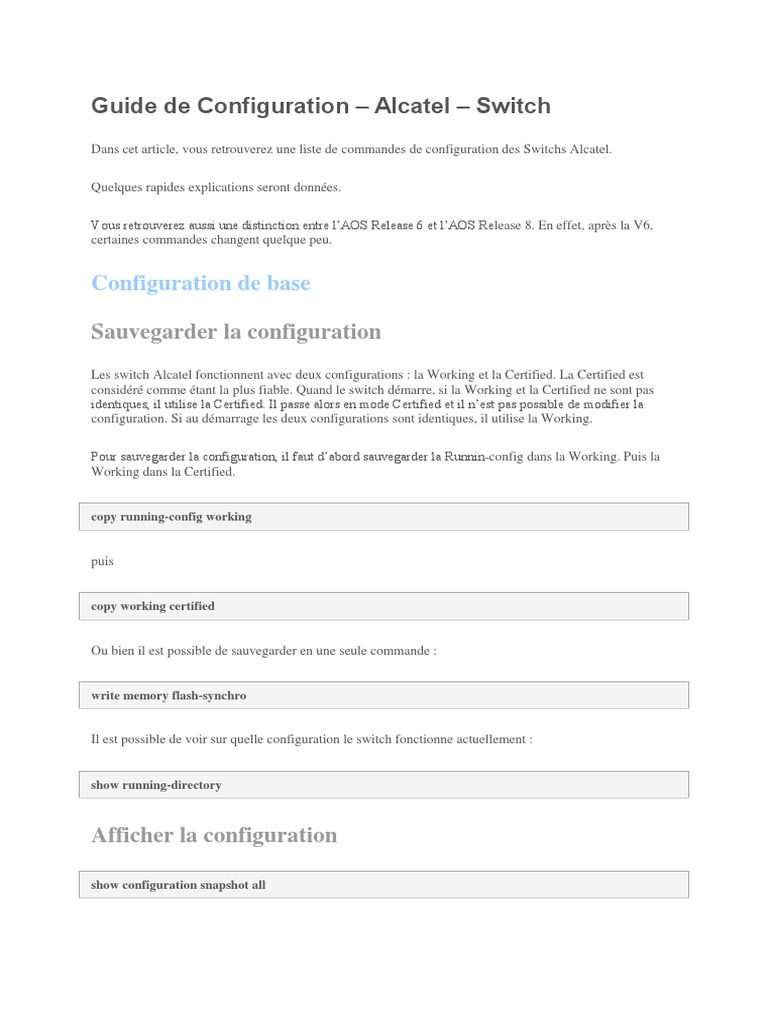

Guide de Configuration – Alcatel – Switch

Dans cet article, vous retrouverez une liste de commandes de configuration des Switchs Alcatel.

Quelques rapides explications seront données.

Vous retrouverez aussi une distinction entre l’AOS Release 6 et l’AOS Release 8. En effet, après la V6,
certaines commandes changent quelque peu.

Configuration de base

Sauvegarder la configuration
Les switch Alcatel fonctionnent avec deux configurations : la Working et la Certified. La Certified est
considéré comme étant la plus fiable. Quand le switch démarre, si la Working et la Certified ne sont pas
identiques, il utilise la Certified. Il passe alors en mode Certified et il n’est pas possible de modifier la
configuration. Si au démarrage les deux configurations sont identiques, il utilise la Working.

Pour sauvegarder la configuration, il faut d’abord sauvegarder la Runnin-config dans la Working. Puis la
Working dans la Certified.

copy running-config working

puis

copy working certified

Ou bien il est possible de sauvegarder en une seule commande :

write memory flash-synchro

Il est possible de voir sur quelle configuration le switch fonctionne actuellement :

show running-directory

Afficher la configuration

show configuration snapshot all

Redémarer

reload

Il est possible de programmer un redémarrage avec reload in et reload at.

Hostname et Contact

system name <Nom>

system contact <contact>

Utilisateur et mot de passe

user <Nom> password <MDP> read-write all

SSH et Telnet
AOS Release 6

ip service ssh
aaa authentication ssh local

session timeout cli <temps_en_min>

session login-attempt <nombre>
no aaa authentication telnet

show ssh config

AOS Release 8

ip service ssh admin-state enable

aaa authentication ssh local

session timeout cli <temps_en_min>

session login-attempt <nombre>
no aaa authentication telnet

show ssh config

Configuration du Prompt
Il est possible de configurer ce que le Prompt affiche

session prompt default <promt>

Accès console
AOS Release 6

aaa authentication console local

session console enable

AOS Release 8

aaa authentication console local

Accès WEB
AOS Release 6

aaa authentication http local

no http server
https server
https SSL
https port <port> (permet de changer le port)

AOS Release 8

aaa authentication http local

webview server enable
webview force-ssl enable
webview https-port <port> (permet de changer le port)

FTP
aaa authentication ftp local
session timeout ftp <temps_en_min>
SFTP
AOS Release 6

scp-sftp enable

Bannière
AOS Release 6

session banner cli <nom_fichier.txt>

AOS Release 8

session cli <nom_fichier.txt>

Afficher le contenu de la Flash

ls

AAA Radius

Configuration du schéma RADIUS

aaa radius-server Srv1 host 10.0.0.10 key NLKey timeout 2

aaa authentication ssh Srv1 local
aaa accounting session Srv1 local
aaa accounting command Srv1 local

Vérification

show aaa server Srv1

show aaa authentication
show aaa accounting
AAA TACACS+

Configuration du schéma TACACS+

aaa tacacs-server Srv1 host 10.0.0.10 key "NLKey"

aaa authentication ssh Srv1 local
aaa accounting session Srv1 local
aaa accounting command Srv1 local

Vérification

show aaa server Srv1

show aaa authentication
show aaa accounting

Configuration d’un port

Activation / Désactivation
AOS Release 6

interfaces 1/2 admin down

interfaces 1/2 admin up

AOS Release 8

interfaces 1/2 admin-state enable

interfaces 1/2 admin-state disable

Description

interfaces 1/1 alias <nom>

Vitesse et Duplex

interfaces 1/1 autoneg disable

interfaces 1/1 speed 100
interfaces 1/1 duplex full
 Limitation de broadcast

Interfaces 1/1 flood all enable

interfaces 1/1 flood broadcast rate percentage 20

Sécurité de port

Activation
AOS Release 6

port-security 1/1 enable

AOS Release 8

port-security port 1/1 admin-state enable

Nombre maximum d’adresse MAC

port-security 1/1 maximum 5

Action en cas de violation

Il existe 3 modes :

 Restrict: Bloque le trafic non autorisé, mais autorise le reste

 Discard: Les adresses MAC apprises sont oubliées, aucun trafic n’est autorisé, mais le port reste UP
 Shutdown: Les adresses MAC apprises sont oubliées, aucun trafic n’est autorisé, le port devient
DOWN

AOS Release 6

port-security 1/1 violation restrict

port-security 1/1 violation discard
port-security 1/1 violation shutdown
AOS Release 8

port-security port 1/1 violation restrict

port-security port 1/1 violation discard
port-security port 1/1 violation shutdown

Ajout d’une adresse MAC statique

AOS Release 6

port-security 1/1 mac 00:00:00:00:00:01

AOS Release 8

En version 8, il n’est pas possible d’ajouter une MAC à la main. Mais il est possible de convertir les MAC
apprises en MAC statiques.

port-security port 1/1 convert-to-static

Affichage des adresses MAC

AOS Release 6

show mac-address-table

AOS Release 8

show mac-learning

Affichage la table ARP (correspondance IP / MAC)

show arp
VLAN

Creation d’un VLAN

AOS Release 6

vlan 10 enable
vlan 10 name VLAN10

AOS Release 8

vlan 10 admin-state enable

vlan 10 name VLAN10

Suppression d’un VLAN

no vlan 10

Port Access
AOS Release 6

vlan 10 port default 1/1

AOS Release 8

vlan 10 members port 1/1 untagged

Port Trunk
AOS Release 6

vlan 10 802.1q 1/1

AOS Release 8

vlan 10 members port 1/1 tagged

 Vérification
AOS Release 6

show vlan
show vlan port
show vlan 10

AOS Release 8

show vlan
show vlan members
show vlan 10

Configuration IP

Interface VLAN

ip interface “IntVlan10” address 10.0.1.50 mask 255.255.255.0 vlan 10

ip interface dhcp-client vlan 20
ip interface dhcp-client admin enable
ip interface dhcp-client release
ip interface dhcp-client renew

Route par défaut

ip static-route 0.0.0.0/0 gateway 10.0.1.254

DNS

ip name-server 10.0.1.250 10.0.1.251

ip domain-lookup
no ip domain-lookup (choix par défaut)
show dns

Spanning Tree
Les switchs Alcatel proposent deux modes Spanning Tree :

 1×1 (AOS 6) – Per-Vlan (AOS 8) : une instance STP par VLAN

 Flat: une instance générale
Configuration flat
AOS Release 6

bridge mode flat

bridge protocol mstp
bridge protocol rstp
bridge protocol stp
bridge protocol 1W
bridge protocol 1D

AOS Release 8

spantree mode flat

spantree protocol rstp
spantree protocol mstp
spantree protocol stp
spantree protocol 1W
spantree protocol 1D

Configuration 1×1
AOS Release 6

bridge mode 1x1

bridge 1x1 10 priority 4096

Priorité par défaut : 32768

AOS Release 8

spantree mode per-vlan

spantree vlan 10 admin-state enable
spantree vlan 10 priority 4096

Priorité par défaut : 32768

Utiliser le mode 1×1 en PVST+ (Cisco)

AOS Release 6

bridge mode 1x1 pvst+ <enable / disable>

bridge port 1/1 pvst+ <enable / disable / auto>
AOS Release 8

spantree pvst+compatibility enable

spantree pvst+compatibility port 1/1 <enable / disable / auto>

Contrôle par Port

AOS Release 6

bridge 1x1 10 1/1 <Enable / Disable>

AOS Release 8

spantree vlan 10 port 1/1 <enable / disable>

Port d’accès (Portfast)

Une fois le STP activé, les ports prennent plus longtemps à monter. Sur les ports d’accès (connectés au PC)
il convient d’activer l’option Admin-Edge pour qu’ils montent plus vite.

AOS Release 6

bridge 1x1 <No_VLAN> 1/1 connection admin-edge enable

AOS Release 8

spantree vlan 10 port 1/1 admin-edge enable

Root-Guard
AOS Release 6

bridge 1X1 10 1/1 root-guard enable

AOS Release 8

spantree vlan 10 port 1/1 root-guard enable

Vérification
AOS Release 6

show spantree
show spantree 1x1
show spantree mode
show spantree 1x1 ports
show spantree 1x1 10 ports

AOS Release 8

show spantree
show spantree vlan
show spantree ports
show spantree mode

Agrégation de lien

Agrégation statique
AOS Release 6

static linkagg 5 size 2 name "Agg 1"

static agg 1/1 agg num 5
static agg 1/2 agg num 5
static agg no 1/2 (suppression d’un lien)

vlan 10 802.1q 5
vlan 20 802.1q 5

static linkagg 5 admin state disable (pour désactiver l'agrégation)

AOS Release 8

linkagg static port 1/1 agg 5

linkagg static agg 5 admin-state enable
linkagg static agg 5 name "Agg 1"

vlan 10 members linkagg 5 <tagged / untagged>

LACP
AOS Release 6

lacp linkagg 5 size 2

lacp linkagg 5 name "Agg 1"
lacp linkagg 5 admin state enable

lacp linkagg 5 actor admin key 1

lacp agg 1/1 actor admin key 1
lacp agg 1/2 actor admin key 1

vlan 10 802.1q 5
vlan 20 802.1q 5

AOS Release 8

linkagg lacp agg 5 size 2 admin-state enable

linkagg lacp agg 5 actor admin-key 1
linkagg lacp agg 5 name "Agg 1"

linkagg lacp port 1/1 actor admin-key 1

vlan 10 members linkagg 5 <tagged / untagged>

Vérification
AOS Release 6

show linkagg
show linkagg agg 5
show linkagg port
show linkagg port 1/1

AOS Release 8

show linkagg
show linkagg 5
show linkagg port
show linkagg port 1/1
VRRP

Switch Active

ip interface “nom” address 10.0.1.250 mask 255.255.255.0 vlan <VLAN>

vrrp <vrid> <VLAN> enable

vrrp <vrid> <VLAN> priority 110 (100 par défaut)
vrrp <vrid> <VLAN> preempt
vrrp <vrid> <VLAN> address 10.0.1.254

vrrp track <track_ID> enable

vrrp track <track_ID> priority 25 (25 par défaut, valeur à décrémenter)
vrrp track <track_ID> port 1/1

Le mode Preempt permet au switch de redevenir Active après une panne. Le Tracking permet de réduire la
priorité en cas de panne d’une interface (ici si l’interfaces 1/1 tombe, la priorité devient 85, et le switch
Standby prend le relais).

Switch Standby

ip interface “nom” address 10.0.1.251 mask 255.255.255.0 vlan <VLAN>

vrrp <vrid> <VLAN> enable

vrrp <vrid> <VLAN> priority 100 (défaut)
vrrp <vrid> <VLAN> address 10.0.1.254

Vérification

show vrrp
show vrrp <vrid>
show vrrp statistics
show vrrp track

NTP

Client NTP
AOS Release 6

ntp client enable

ntp server 10.0.0.10 prefer
ntp server 10.0.0.20
AOS Release 8

ntp client admin-state enable

ntp server 10.0.0.10 prefer
ntp server 10.0.0.20

Vérification

show ntp client

show ntp servers status

SNMP
AOS Release 6

aaa authentication snmp local

user AdminSnmp READ-ONLY snmp all

snmp security no security

snmp community map mode enable
snmp community map SnmpMap user AdminSnmp
snmp station 10.0.1.10 <v1 / v2 / v3> AdminSnmp enable

AOS Release 8

aaa authentication snmp local

user AdminSnmp READ-ONLY snmp all

snmp security no-security

snmp community-map mode enable
snmp community-map SnmpMap user AdminSnmp
snmp station 10.0.1.10 <v1 / v2 / v3> AdminSnmp enable

Autres paramètres de sécurité :

Vérification
AOS Release 6

show snmp station

show snmp community map

AOS Release 8

show snmp station

show snmp community-map

DHCP Snooping
Le DHCP Snooping est une fonctionnalité permettant de filtrer des messages DHCP sur un switch. Il est
possible de configurer les ports en mode Trust (un serveur DHCP peut se trouver derrière et faires des
DHCP-ACK et DHCP-OFFER) ou en mode Client-Only (un client peut se trouver derrière le port) ou en
mode Block (aucun trafic DHCP autorisé).

Cela évite qu’un intrus se fasse passer pour un serveur DHCP.

Activation / Désactivation
AOS Release 6

ip helper dhcp-snooping <enable | disable>

AOS Release 8

dhcp-snooping admin-state <enable | disable>

Configuration des ports

AOS Release 6

ip helper dhcp-snooping port 1/1 trust (autorise tout trafic DHCP)

ip helper dhcp-snooping port 1/1 block (bloque tout trafic DHCP)
ip helper dhcp-snooping port 1/1 client-only (autorise les requêtes DHCP depuis ce port)
AOS Release 8

dhcp-snooping port 1/1 trust (autorise tout trafic DHCP)

dhcp-snooping port 1/1 block (bloque tout trafic DHCP)
dhcp-snooping port 1/1 client-only (autorise les requêtes DHCP depuis ce port)

Activation par VLAN

AOS Release 6

ip helper dhcp-snooping vlan 10 <enable | disable>

AOS Release 8

dhcp-snooping vlan 10 admin-state <enable | disable>

Vérification de l’adresse MAC

AOS Release 6

ip helper dhcp-snooping mac-address verification <enable | disable>

Permet d’activer la vérification des adresses MAC pour le trafic DHCP entrant. Lorsque cette fonction est
activée, l’adresse MAC source est comparée à l’adresse MAC dans le paquet DHCP. Si ces deux adresses
ne correspondent pas, le paquet est abandonné.

AOS Release 8

dhcp-snooping mac-address-verification admin-state <enable | disable>

Vérification
AOS Release 6

show ip helper dhcp-snooping vlan

show ip helper dhcp-snooping port
AOS Release 8

show dhcp-snooping
show dhcp-snooping vlan
show dhcp-snooping port

Syslog

Activation / Désactivation
AOS Release 6

swlog
no swlog

AOS Release 8

Swlog <enable / disable>

Destination des logs

swlog output console

swlog output socket 10.0.0.10
swlog output flash (création d’un fichier de log dans la Flash)

Commandes Show

show log swlog (afficher les logs)

show log swlog timestamp <mm/jj/aaaa>
show swlog
Port Mirroring

port mirroring 1 source 1/1 destination 1/10

port mirroring 1 enable

port mirroring 1 disable

show port mirroring status

LLDP
AOS Release 6

show lldp remote-system

show lldp 1/1

AOS Release 8

show lldp remote-system

show lldp port 1/1

POE
AOS Release 6

lanpower <start / stop> 1/1

AOS Release 8

lanpower port 1/1 admin-state <enable / disable>

802.1X Ethernet

Configuration
AOS Release 6

aaa radius-server Srv1 host 10.0.0.10 auth-port 1812 acct-port 1813 key "NLKey"
aaa authentication 802.1x Srv1

vlan port mobile 1/1

vlan port 1/1 802.1x enable

802.1x 1/1 supplicant policy authentication pass vlan 10 fail vlan 20

Si l’authentification est réussie, le port est place dans le VLAN 10, sinon dans le VLAN 20.

Vérification
show 802.1x 1/1
show 802.1x users

DHCP Relay

Activation globale

ip helper address 10.0.1.10

Activation par VLAN

AOS Release 6

ip helper address 10.0.1.10 <No_VLAN>

AOS Release 8

ip helper vlan <No_VLAN> address 10.0.0.1

RIP
AOS Release 6

vlan 10 name "VLAN 10"

vlan 10 port default 1/1
ip interface vlan-10 address 10.0.0.1 vlan 10

ip load rip
ip rip status enable
ip rip interface VLAN-10
ip rip interface VLAN-10 status enable

AOS Release 8

vlan 10 name "VLAN 10"

vlan 10 member port 1/1
ip interface vlan-10 address 10.0.0.1 vlan 10

ip load rip
ip rip admin-state enable
ip rip interface VLAN-10
ip rip interface VLAN-10 admin-state enable

Vérification
show ip rip
show ip rip routes
show ip rip interface VLAN-1

OSPF
AOS Release 6

vlan 10
ip interface vlan-10 vlan 10 address 10.0.0.254 mask 255.255.255.0
vlan 10 port default 1/1

ip router router-id 1.1.1.1

ip load ospf
ip ospf status enable

ip ospf area 0.0.0.0

ip ospf interface vlan-10

ip ospf interface vlan-10 area 0.0.0.0
ip ospf interface vlan-10 status enable
AOS Release 8

vlan 10
ip interface vlan-10 vlan 10 address 10.0.0.254 mask 255.255.255.0
vlan 10 members port 1/1/1 untagged

ip router router-id 1.1.1.1

ip load ospf
ip ospf admin-state enable

ip ospf area 0.0.0.0

ip ospf interface vlan-10

ip ospf interface vlan-10 area 0.0.0.0
ip ospf interface vlan-10 admin-state enable
