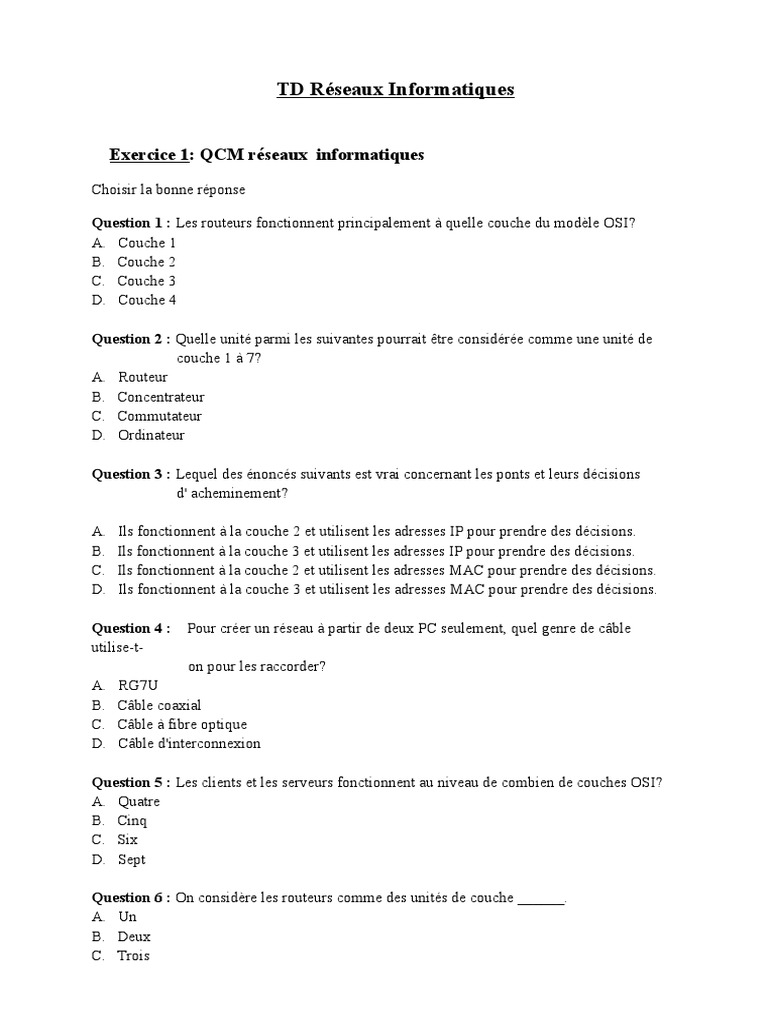

TD Réseaux Informatiques

Exercice 1: QCM réseaux informatiques

Choisir la bonne réponse

Question 1 : Les routeurs fonctionnent principalement à quelle couche du modèle OSI?

A.   Couche 1
B.   Couche 2
C.   Couche 3
D.   Couche 4

Question 2 : Quelle unité parmi les suivantes pourrait être considérée comme une unité de
couche 1 à 7?
A.   Routeur
B.   Concentrateur
C.   Commutateur
D.   Ordinateur

Question 3 : Lequel des énoncés suivants est vrai concernant les ponts et leurs décisions
d' acheminement?

A.   Ils fonctionnent à la couche 2 et utilisent les adresses IP pour prendre des décisions.
B.   Ils fonctionnent à la couche 3 et utilisent les adresses IP pour prendre des décisions.
C.   Ils fonctionnent à la couche 2 et utilisent les adresses MAC pour prendre des décisions.
D.   Ils fonctionnent à la couche 3 et utilisent les adresses MAC pour prendre des décisions.

Question 4 :    Pour créer un réseau à partir de deux PC seulement, quel genre de câble
utilise-t-
on pour les raccorder?
A.   RG7U
B.   Câble coaxial
C.   Câble à fibre optique
D.   Câble d'interconnexion

Question 5 : Les clients et les serveurs fonctionnent au niveau de combien de couches OSI?
A.   Quatre
B.   Cinq
C.   Six
D.   Sept

Question 6 : On considère les routeurs comme des unités de couche ______.

A.   Un
B.   Deux
C.   Trois
D.   Quatre

Question 7 : Quelle partie d'un réseau fournit des applications et des données aux ordinateurs
hôtes?
A.   Serveur
B.   Concentrateur
C.   Routeur
D.   Pont

Question 8 : Sur les grands réseaux, quels sont les plus importants dispositifs de régulation
du
trafic?
A.   Concentrateurs
B.   Serveurs
C.   Routeurs
D.   Ponts

Question 9 : Les ponts prennent des décisions en examinant quoi?

A.   Adresses de couche 2
B.   Adresses de couche 3
C.   Information de couche 4
D.   Information de couche 7

Question 10 : À quoi sert une carte réseau?

A.   Établit, gère et ferme les sessions entre des applications, et gère l'échange de données
entre
les entités de la couche de présentation.
B.   Donne à l'hôte accès au média.
C.   Fournit des services aux processus d'application.
D.   Fournit des mécanismes d'établissement, de maintien et de coupure de circuits virtuels, de
reprise et de contrôle du flux d'information.

Question 11 : Que connectent les routeurs?

A.   Les ponts et les répéteurs
B.   Les ponts et les concentrateurs
C.   Deux réseaux ou plus
D.   Les concentrateurs et les nœuds

Question 12 : Quel est l'ordre d'encapsulation?

A.   Données, segment, paquet, trame, bits
B.   Données, trame, paquet, segment, bits
C.   Bits, données, paquet, trame
D.   Bits, trame, données, paquet

Question 13 : Le Web a vu le jour au cours de quelle décennie?

A.   1960
B.   1970
C.   1980
D.   1990

Question 14 : À quoi sert un répéteur?

A.   Connecter un réseau local à un réseau longue distance
B.   Amplifier et resynchroniser les signaux réseau
C.   Enregistrer des pages Web et les répéter pour d'autres utilisateurs
D.   Transmettre les signaux horaires entre des unités réseau

Question 15 : Lequel des énoncés suivants est vrai concernant le rôle d'un commutateur?
A.   Concentre la connectivité.
B.   Combine la connectivité d'un concentrateur à la régulation du trafic d'un pont.
C.   Commute les données des ports d'entrée aux ports de sortie.
D.   Toutes ces réponses

Question 16 : Les unités de couche 1 examinent les :

A.   Bits
B.   Trames
C.   Paquets
D.   Toutes ces réponses

Question 17 : Quelle couche du modèle OSI décrit le média de réseautage?

A.   Couche réseau
B.   Couche liaison de données
C.   Couche physique
D.   Couche de transport

Question 18 : Pour créer un réseau local simple de quatre ordinateurs, vous utiliseriez
un(e) ________ pour les raccorder.
A.   câble d'interconnexion
B.   ligne série
C.   concentrateur
D.   routeur

Question 19 : Répéteur multiport est un autre nom pour désigner un _________.

A.   Pont
B.   Hôte
C.   Concentrateur
D.   Séquenceur

Question 20 : Bien que les réseaux d'ordinateurs existent depuis longtemps, quelle décennie a
été le témoin des progrès importants que représentent les passerelles et les
routeurs?
A.   1960
B.   1970
C.   1980
D.   1990

Exercice 2: Protocole réseau: Token Ring

On considère un réseau Local comprenant 4 stations désignées par A ; B ; C et D. Chaque
station accède au support en utilisant le protocole Token ring. Lorsqu’une station possède le
jeton, elle peut transmettre au plus une trame de données.
Sur un anneau, le temps de propagation entre chaque station est de 1ms ; le temps de
transmission de la trame est de 4ms.
1) Dessinez un diagramme des temps gradué en ms décrivant le déroulement des
différentes transmissions de trames selon le scénario suivant :
o A t =0, la station D possède le jeton
o A t=0, la station B veut transmettre 2 trames
o A t=4ms, la station A veut transmettre 1trame
o A t=8ms, la station D veut transmettre 1trames
o A t=23ms, la station C veut transmettre 2trames
2) Quelle est la durés totale de l’exécution de ce scénario ?
3) Quel est le temps d’accès moyen au support ?

Exercice 3: Architecture logique en anneau

On considère un réseau de N stations dont l’architecture logique est en anneau et

l’architecture physique en étoile. Soit L la distance séparant chaque station du nœud central.
La vitesse de propagation des signaux électriques est V. Le débit de la ligne exprimé en b/s
est D.
1) Exprimer le temps de propagation des signaux entre deux stations les plus éloignées
possible sur ce réseau. On négligera les retards subis lors de la traversée des équipements.
2) On suppose que les différents nœuds du réseau attendent d’avoir entièrement reçu un
message avant de l’analyser. Si le message ne leur est pas destiné, ils le retransmettent.
Exprimer le délai total d’acheminement d’un message de taille n bits entre deux stations les
plus éloignées possibles.
On suppose maintenant que le nœud central du réseau ré-émet immédiatement le message
qu’il reçoit vers la station suivante. Chaque station, lors de la réception d’un message, analyse
seulement l’entête (c’est-à-dire le début) du message pour savoir s’il leur est destiné. Si ce
n’est pas le cas, la station retransmet le message immédiatement. Ceci induit un retard Ts.
La traversée du nœud central induit un retard Tc.
3) Exprimer le délai total d’acheminement d’un message de taille n bits entre deux
stations les plus éloignées possible
Exercice 4: Calcul de longueur de câble

Soit à câbler un réseau local dans un immeuble de 5 étages de 7 pièces chacun. On souhaite
placer une prise par pièce. La largeur d’une pièce est de 5 mètres, la hauteur de 3 mètres.
L’ordinateur central est dans le 4ieme bureau du 3ieme étage.
Calculer la longueur de câble nécessaire dans les différents cas suivant :
1) réseau en bus câblage en bus
2) réseau en anneau, câblage en anneau
3) réseau en bus, câblage en étoile (répartiteur au niveau de l’ordinateur central)

Exercice 5: Datagramme IP

On rappelle le format d’un datagramme IP

Décoder le datagramme IPv4 suivant (hexadécimal) et en extraire toutes les informations

possibles.
45 00 00 50 20 61 00 00 80 01 C5 64 C7 F5 B4 0A C7 F5 B4 09
08 00 00 1C 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10
11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 22 23 24
25 26 27 28 29 2A 2B 2C 2D 2E 2F 30 31 32 33 34 35 36 37 38
Rappel  : Quelques protocoles transportés :

1 = ICMP 8 = EGP
2 = IGMP 11 = DoP
4 = IP (encapsulation) 17 = UDP
5 = Stream 36 = XTP
6 = TCP 46 = RSVP

Exercice 6 : Architecture de réseaux

Pour chacun des réseaux représentés sur la figure1:

Fig1. Exemple de réseaux

1) Préciser l'architecture physique et l'architecture logique.

Réseau Architecture Architecture logique

physique
A
B
C
D

2) Donner pour chaque réseau la distance entre la station A et la station B

Réseau Architecture
physique
A
B
C
D

3) Comment B sait-il qu'il est le destinataire du message de A ?

4) Quelle est la longueur totale du circuit c) ?
