Institut Maghrebin des Sciences Economiques et de

Technologie
Année : 2021 – 2022
Département : LICENCE CNAM Semestre : 1
Module d’enseignement : Réseaux de données et sécurité
TD Adressage IPV4
Enseignant : Gabsi Walid Segmentation
Classe : 1ére CNAM
Filière : CNAM

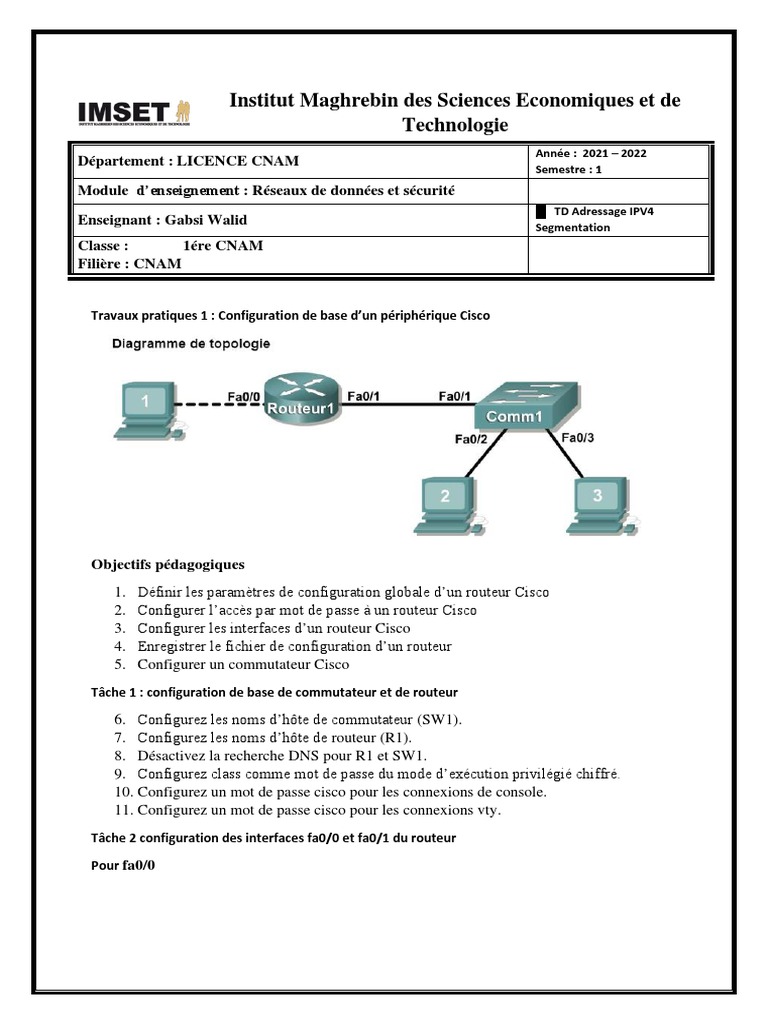

Travaux pratiques 1 : Configuration de base d’un périphérique Cisco

Objectifs pédagogiques
1. Définir les paramètres de configuration globale d’un routeur Cisco
2. Configurer l’accès par mot de passe à un routeur Cisco
3. Configurer les interfaces d’un routeur Cisco
4. Enregistrer le fichier de configuration d’un routeur
5. Configurer un commutateur Cisco
Tâche 1 : configuration de base de commutateur et de routeur

6. Configurez les noms d’hôte de commutateur (SW1).

7. Configurez les noms d’hôte de routeur (R1).
8. Désactivez la recherche DNS pour R1 et SW1.
9. Configurez class comme mot de passe du mode d’exécution privilégié chiffré.
10. Configurez un mot de passe cisco pour les connexions de console.
11. Configurez un mot de passe cisco pour les connexions vty.
Tâche 2 configuration des interfaces fa0/0 et fa0/1 du routeur

Pour fa0/0
 ✓ Appliquez la description à l'interface du routeur à l’aide de la commande de
configuration d'interface (description): # description Connexion à l’hôte1 avec un
câble de croisement
✓ Activez l’interface fa0/0 à l’aide de la commande no shutdown
✓ Attribuez l'adresse ip 192.168.1.1/25 à l’aide de la commande ip addresse …..

Pour fa0/1

✓ Appliquez la description à l'interface du routeur à l’aide de la commande de

configuration d'interface (description): # description Connexion à SW1
✓ Activez l’interface fa0/1 à l’aide de la commande no shutdown
✓ Attribuez l'adresse ip 192.168.10.1/25 à l’aide de la commande ip addresse …..

Partie 2 Adressage

Exercice 1 :

On attribue le réseau 132.45.0.0/16. Il faut redécouper ce réseau en 8 sous-réseaux.

→ Combien de bits supplémentaires sont nécessaires pour définir huit sous-réseaux ?
→ Quel est le masque réseau qui permet la création de huit sous-réseaux ?
→ Quelle est l'adresse réseau de chacun des huit sous-réseaux ainsi définis ?
→ Quelle est la plage des adresses utilisables du sous-réseau numéro 3 ?
→ Quelle est l'adresse de diffusion du sous-réseau numéro 4 ?
Exercice 2 :

On attribue le réseau 200.35.1.0/24. Il faut définir un masque réseau étendu qui permette de
placer 20 hôtes dans chaque sous-réseau.
→ Combien de bits sont nécessaires sur la partie hôte de l'adresse attribuée pour accueillir au
moins 20 hôtes ?
→ Quel est le nombre maximum d'adresses d'hôte utilisables dans chaque sous-réseau ?
→ Quel est le nombre maximum de sous-réseaux définis ?
→ Quelles sont les adresses de tous les sous-réseaux définis ?
→ Quelle est l'adresse de diffusion du sous-réseau numéro 2 ?
Exercice 3 : Observez la topologie suivante :

Pour l'adresse réseau suivante : 192.124.16.0/21

1- Créez un plan d'adressage VLSM pour cette topologie et trouvez les éléments suivants :
→ Adresse réseau
→ Masque de chaque réseau.
→ La plage de chaque réseau.
→ Adresse de diffusion (broadcast) de chaque réseau.
