TP Techniques de HT/ USTO-MB ORAN HADI Hocine

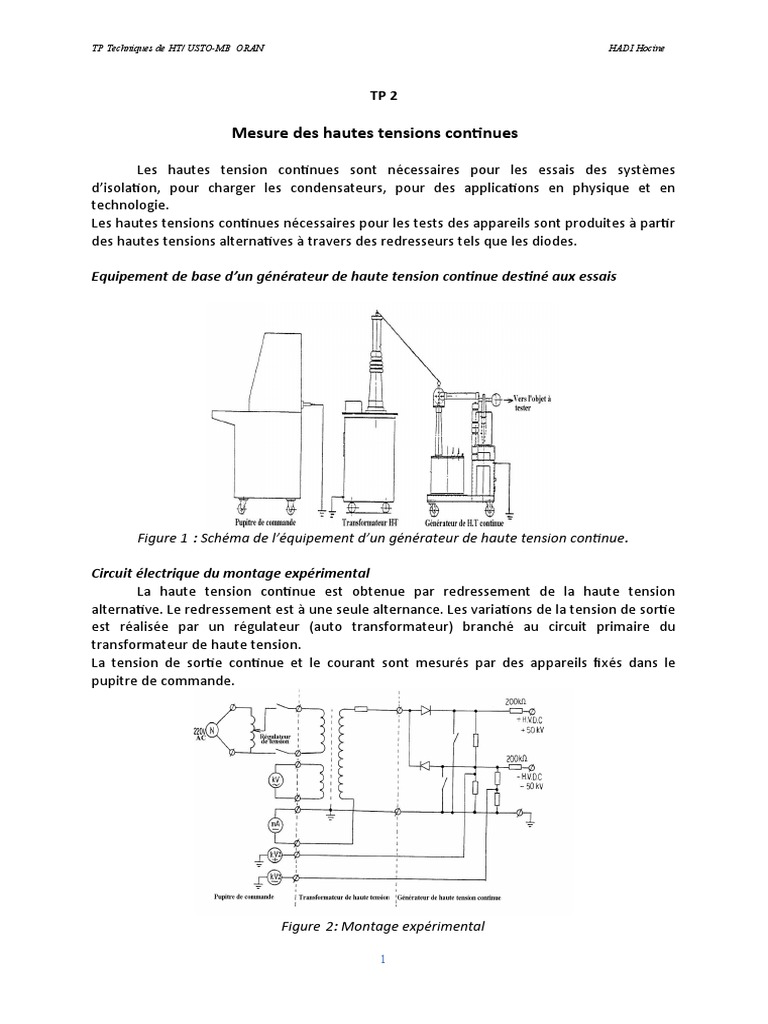

TP 2

Mesure des hautes tensions continues

Les hautes tension continues sont nécessaires pour les essais des systèmes
d’isolation, pour charger les condensateurs, pour des applications en physique et en
technologie.
Les hautes tensions continues nécessaires pour les tests des appareils sont produites à partir
des hautes tensions alternatives à travers des redresseurs tels que les diodes.

Equipement de base d’un générateur de haute tension continue destiné aux essais

Figure 1 : Schéma de l’équipement d’un générateur de haute tension continue.

Circuit électrique du montage expérimental

La haute tension continue est obtenue par redressement de la haute tension
alternative. Le redressement est à une seule alternance. Les variations de la tension de sortie
est réalisée par un régulateur (auto transformateur) branché au circuit primaire du
transformateur de haute tension.
La tension de sortie continue et le courant sont mesurés par des appareils fixés dans le
pupitre de commande.

Figure 2: Montage expérimental

1
TP Techniques de HT/ USTO-MB ORAN HADI Hocine

Effet de la polarité de la tension continue dans un intervalle pointe-plan

Quand la tension appliquée à une électrode de forte courbature dépasse la tension
de disruption de l’air, un phénomène d’ionisation va se créer par collisions des électrons
avec des atomes neutres. Tenant compte de leur grande mobilité, les électrons plus rapides
quittent la région d’ionisation du champ électrique. Les ions plus lents forment une charge
d’espace en avant de l’électrode pointe et changent la distribution du champ localement.

Figure 3 : Effets de la polarité de la tension dans un intervalle pointe-plan.

a) Effet de la polarité positive.
b) Effet de la polarité négative.

Quand l’électrode pointe est négative, les électrons se déplacent vers l’électrode
plan. Les ions restent et provoquent un fort champ électrique près de l’extrémité de
l’électrode pointe, tandis que pour le reste de la ré gion, le champ électrique montre
seulement une faible différence de potentiel. Ceci empêche le développement de la
décharge dans la direction du plan.
Pour une pointe électrode positive, les électrons se déplacent en avant et les ions restants
réduisent le champ électrique près de l’extrémité de la pointe électrode. En conséquence le
champ électrique dans la direction du plan augmente, ceci favorise l’augmentation des
canaux de la décharge. Les ions positifs en excès dans la région du champ mènent vers une
tension de claquage plus faible. Les relations entre la tension de claquage et la distance x
sont montrées dans la figure 4.

2
TP Techniques de HT/ USTO-MB ORAN HADI Hocine

Figure.4. Tension en fonction de la distance pour un intervalle pointe-plan pour polarité

positive et polarité négative.

Mesure de la tension de claquage Ud à l’aide de l’éclateur à sphères ( Spintermètre )

L’éclateur à sphères est constitué de deux sphères de diamètre D=12.5 cm, dont une
est reliée à la haute tension et l’autre à la terre. Les mesures sont réalisées avec une
distance (s) constante en augmentant graduellement la tension à ses bornes jusqu’au
claquage.
Le facteur de correction de la densité de l’air pour une distance inter électrodes est donnée
par la table de la figure5, d’après la publication CEI-52. Cette correction est affectée par la
variation de la température et de la pression atmosphérique.

Pour une distance (s) inter électrodes, la valeur de la tension corrigée de claquage entre
les deux sphères est calculée comme suite:

Ud = δ U 0

b ( 273  20) b
.
δ= 1013 ( 273  t ) =0,289. 273  t

Avec:
Ud : Valeur de la tension de claquage corrigée pour un intervalle (s) claqué.
U0: Valeur de la tension pour un intervalle claqué pour une densité relative de l’air
donnée par la table de la figure 5.
b: pression atmosphérique en millibars.
t: Température ambiante en degrés Celsius.

3
TP Techniques de HT/ USTO-MB ORAN HADI Hocine

Figure 5 : Valeurs de la tension Uo pour un intervalle d’air en fonction des diamètres des
sphères du spintermètre.

Remarque
- Avant de commencer les mesures, les sphères doivent être nettoyées et bien polies.
Plusieurs claquages doivent être initiés pour enlever les particules de poussières sur
les sphères. Pendant les mesures on doit prendre cinq valeurs de tension mesurée
pour chaque distance (s) puis déterminer la valeur moyenne arithmétique de U d.
- La valeur de la tension U2 est déterminée par les indications sur le voltmètre V 2
branché aux bornes du diviseur de tension résistif.

Evaluation des mesures

1- Mesure de la haute tension continue en polarité positive et en polarité négative.

2- Comparaison des tensions de claquage pour différentes configurations du champ électrique

A- Mesure de la haute tension continue de claquage pour un intervalle d’air d’un éclateur sphère-
sphère ( spintermètre).
a) Sphères de diamètre Φ=12.5 cm
b) Sphères de diamètre Φ=5 cm.
Les valeurs de tension déterminées U d de claquage des sphères doivent être représentées
dans un diagramme en fonction de (s).

4
TP Techniques de HT/ USTO-MB ORAN HADI Hocine

- Les tensions continues relevées sur le voltmètre V 2 doivent être aussi tracées dans le
même diagramme en fonction de (s).

Θ(°C)= … Presion P(mb)=… H%=…

Mesure par l’éclateur sphère- Mesure par l’éclateur sphère-

sphère (spint mètre) sphère (spintermètre)
Polarité positive. Polarité négative.

S(mm) U0 (kV) U2eff (kV) U0 (kV) U2eff (kV)

Tableau CEI-52 Tableau CEI-
52
06
10
15
20
25
30
35
40
45
50
55
60

B- Mesure de la haute tension de claquage U2eff pour un intervalle d’air d’une géométrie sphère-
plan et pointe plan.

Mesurer la tension de claquage de l’intervalle d’air pointe plan pour les deux
polarités positive et négative en fonction de la distance (s) entre les deux électrodes.
Représenter graphiquement la tension de claquage Ud en fonction de la distance (s)
entre les deux électrodes pour les deux polarités dans un même diagramme.

a) Sphère-plan (diamètre de la sphère=2cm) b) pointe-plan

S(mm) U2eff
06
10
15
20
25
30
35
40
45
50
55
60
