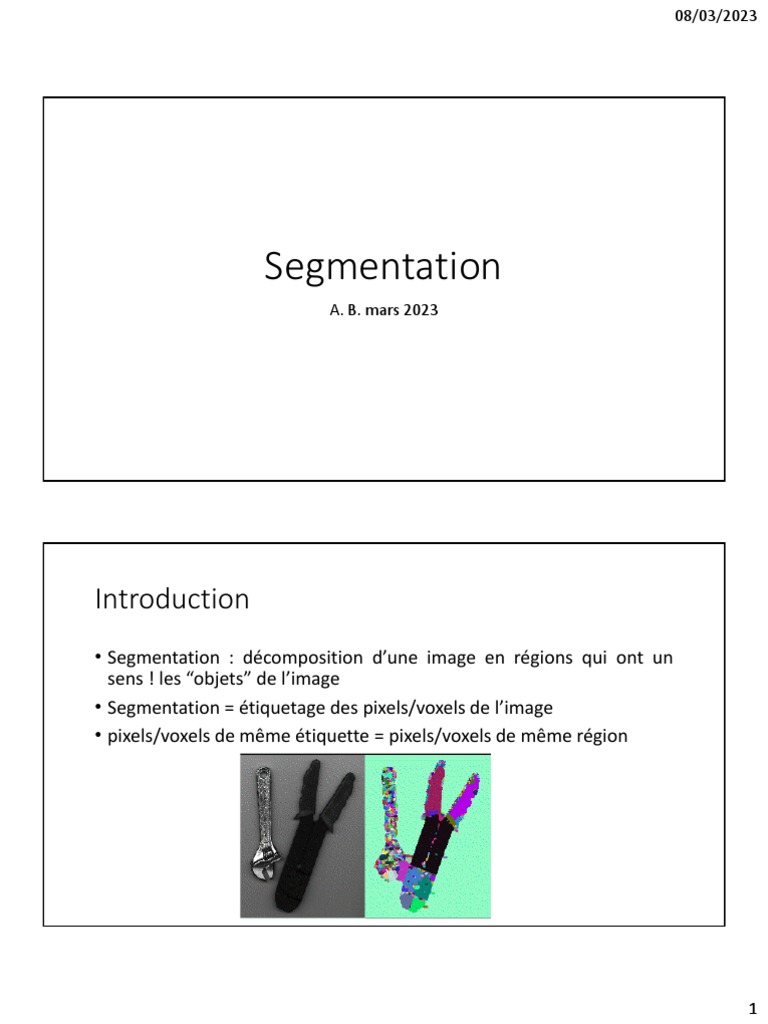

Segmentation
A. B. mars 2023

Introduction
• Segmentation : décomposition d’une image en régions qui ont un
sens ! les “objets” de l’image
• Segmentation = étiquetage des pixels/voxels de l’image
• pixels/voxels de même étiquette = pixels/voxels de même région

1
 08/03/2023

Introduction
• Facile pour un être humain : connaissances préalables,
image vue dans sa totalité, déductions (par exemple pour
les frontières cachées)

• Méthodes :
• Approche région : grouper pixels/voxels semblables => régions
homogènes
• Approche frontière : rechercher pixels/voxels dissemblables =>
contours/surfaces entre zones hétérogènes
• Approche hybride : combinaison des deux précédentes

Exemple d’application
• Imagerie médicale
• Reconstruction 3D du cortex cérébral, (Approche contour : modèle
déformable)

Images 3D (3 coupes) Segmentation Reconstruction 3D

2
 08/03/2023

Exemple d’application
• Imagerie médicale,

• Localiser les tumeurs et autres pathologies

• Mesurer les volumes de tissus
• Diagnostic, étude de la structure anatomique
• Planification de la chirurgie
• Simulation de chirurgie virtuelle
• Navigation intra-chirurgicale

Exemple d’application
• Recherche d'images basée sur le contenu

David Liu

3
 08/03/2023

Exemple d’application
• Détection d'objets
• Détection de piétons, visages, feux de freinage, localisation d'objets dans des
images satellites (routes, forêts, cultures, etc.)

Exemple d’application
• Systèmes de contrôle du trafic
• Vidéosurveillance
• Co-segmentation d'objets vidéo et localisation d'actions

4
 08/03/2023

Exemple d’application

https://ultralytics.com/yolov8

Définition
• Segmentation : application de 𝑋 ∈ {1, … , 255} dans un espace
d’étiquettes, généralement L = {1, … , 𝑘}
• Étiqueter == partitionne
• segmentation de 𝑋: 𝑆𝑖 𝑖=1,𝑛 , sous-ensembles de 𝑋 tels que
• 𝑋 = ‫=𝑖ڂ‬1,𝑛 𝑆𝑖 (partition de 𝑋)
• ∀𝑖 ∈ {1, 𝑛}, 𝑆𝑖 est connexe
• ∀𝑖, 𝑗 ∈ 1, 𝑛 , 𝑆𝑖 adjacent à 𝑆𝑗 et 𝑖 ≠ 𝑗 ⇒ 𝑆𝑖 ∩ 𝑆𝑗 = ∅

5
 08/03/2023

Segmentation : approches région

• Segmentation par seuillage
• But : affecter chaque pixel d’une image en
niveaux de gris à une classe. classes = intervalles
de niveaux de gris
• Principe :
• extraire des seuils à partir de l’histogramme
(image/région)
• classification d’un pixel p par comparaison de 𝐼(𝑝)
aux seuils

Segmentation par seuillage

• histogramme de 𝐼 représente la distribution des valeurs dans la
région 𝑅.
• Exemple : objet assez uniforme alors histogramme approximé par
gaussienne de variance faible
• histogramme bimodal : X possède deux objets de moyennes
différentes
• Seuillage : trouver le(s) seuil(s) qui sépare(nt) au mieux les deux
objets (ou plus).

6
 08/03/2023

Segmentation par seuillage

• Devient difficile lorsque les moyennes se rapprochent.

Segmentation par seuillage

• Devient difficile lorsque les moyennes se rapprochent.

7
 08/03/2023

Segmentation par seuillage

• pixel : (𝑥; 𝑦),
• niveau de gris : 𝐼(𝑥; 𝑦)
• propriété locale : 𝑃(𝑥; 𝑦)
• seuil utilisé pour classer le pixel (𝑥; 𝑦) ∶ 𝑆(𝑥; 𝑦)
• 3 types de méthodes de seuillage :
• seuillage global : 𝑆(𝑥; 𝑦) = 𝑆(𝐼(𝑥; 𝑦))
• seuillage local : 𝑆(𝑥; 𝑦) = 𝑆(𝐼(𝑥; 𝑦); 𝑃(𝑥; 𝑦))
• seuillage dynamique : 𝑆(𝑥; 𝑦) = 𝑆(𝐼(𝑥; 𝑦); 𝑃(𝑥; 𝑦); 𝑥; 𝑦)

Seuillage global, Binarisation [Otsu79]

• Intuition : trouver le seuil T qui minimise la variance intra-classe du
premier plan et de l'arrière-plan (comme pour k-means)

• De manière équivalente, maximiser la variance entre classes

8
 08/03/2023

Seuillage global, Binarisation [Otsu79]

• Algorithme : Recherche du seuil T pour maximiser la variance entre
classes (Utiliser la propriété de récursivité pour balayer T sur
l'histogramme)
T=112

Seuillage global, Binarisation [Otsu79]

T=56

9
 08/03/2023

Seuillage global, Binarisation [Otsu79]

Seuillage local? Binarisation

• Faites glisser une fenêtre sur l'image
• Pour chaque position de la fenêtre, décidez si vous devez
effectuer un seuillage
• Le seuillage ne doit pas être effectué dans des zones
uniformes
• Utiliser la variance ou un autre critère approprié
• Zones non uniformes : appliquer la méthode d'Otsu
(basée sur l'histogramme local)
• Zones uniformes : classer la zone entière comme étant
avant-plan ou arrière-plan en fonction de la valeur
moyenne

10
 08/03/2023

Seuillage local? Binarisation

Valeur du seuil Résultat

Seuillage local? Binarisation [Sauvola00]

• Intuition : le seuil est adapté au contraste local.

• 𝜇 𝑥, 𝑦 ; 𝜎(𝑥, 𝑦) moyenne et écart type des intensités dans la fenêtre

de calcul. Valeurs standard des paramètres: k = 0:5, R = 128
• Exemple pour k=0.1, 0.2, r = 15 (fenêtre)

11
 08/03/2023

Seuillage dynamique, Binarisation [Chow,

Kaneko72]
• Image découpée en blocs
• Calcul d’un seuil pour chaque bloc
:
• l’histogramme du bloc est-il
bimodal ?
• Si oui, le seuil trouvé est affecté au
centre du bloc
• Si non, le seuil prend pour valeur la
moyenne des seuils des blocs
voisins.
• Le seuil de chaque pixel est calculé
par interpolation bilinéaire à
partir des seuils des centres des
blocs voisins.

Clustering

12
 08/03/2023

Méthode des k-means : exemple

• Rechercher de 2 classes

Méthode des k-means : exemple

• Clustering de 5000 point générés aléatoirement. Les points noirs
représentent les centres de cluster

13
 08/03/2023

Méthode des k-means : exemple

• Image couleur

Méthode des k-means : exemple

• Rechercher 3 classes

14
 08/03/2023

Méthode des k-means : exemple

• Rechercher 3 classes

Méthode des k-means : exemple

• Rechercher 3 classes

15
 08/03/2023

Clustering Hiérarchique Ascendant (CHA)

• Exemple (Bisson 2001)

• Schéma du milieu : dendrogramme = représentation des fusions successives

• Hauteur d’un cluster dans le dendrogramme = distance entre les 2 clusters avant fusion (sauf
exception avec certaines mesures de similarité)...

Clustering Hiérarchique Ascendant (CHA)

16
 08/03/2023

Segmentation : approches région

• Le seuillage est une opération sur les pixels
• Ne produit pas forcement des régions connexes!

• On peut utiliser le seuillage pour les régions, mais il faut ‘nettoyer’ le

résultats obtenu
• Eliminer les pixels, conserver les régions

• Il existe des méthodes de segmentation en régions

• Conservent la connexité entre régions

Split and merge

• Etape de division (split)
• diviser récursivement tout un bloc non-
homogène selon un critère prédéfini
(variance, min,...)
• La division donne 4 sous blocs
• les attributs de chaque sous-bloc sont
recalculés
• Etape de fusion (merge)
• Regrouper les blocs adjacents représentant
des régions homogènes selon un critère
prédéfini

17
 08/03/2023

Split and merge

• L’image est stockée dans un arbre
• Au début, arbre racine = image complète

• Récursivement, chaque feuille F est

subdivisée en 4 si elle n’est pas assez
homogène
• les 4 sous-images sont ajoutées en tant que
feuilles de F

• L’algorithme poursuit tant qu’il reste des

feuilles non homogènes à diviser

Split and merge

Image initiale
Split 1
Split 2
Split 3

Clovis Tauber

18
 08/03/2023

Split and merge

• Connecter les régions adjacentes homogènes

Croissance de régions
• On débute avec un pixel, et on « ajouter/connecte » les pixels voisins qui
répondent à un critère d'appartenance : Variance faible, seuil, …

• Les pixels initiaux sont appelés « germes », ou semences

• Choix des pixels initiaux automatiques ou semi-automatiques
• La région « grandit » à partir de son germe
• Besoin d’une critère (ou prédicat) pour choisir les pixels à ajouter

19
 08/03/2023

Contours actifs
• Principe : utiliser des courbes déformables qui sont attirées par les
formes et contours recherchés dans l’image

Contours actifs : modèle explicite

• Comment modélise-t-on un contour actif ?
P9 P8
P10
P7

P11 P6

P3

P1 P5
P2 P4

Esnake  Einterne  Eexterne

• Propriétés intrinsèques • Propriétés locales de l’image

• Longueur, courbure… autour du snake Clovis Tauber

20
 08/03/2023

Contours actifs : modèle explicite

• Comment évolue un contour actif ?
Comportement dynamique du snake?

Minimiser l’énergie totale (interne + externe)

Calculer les forces à appliquer à chaque point de contrôle de

F  E telle sorte que l’énergie soit minimisée

 E ( x, y )
 Fx  x

 Fy  E ( x, y )
 y

Contours actifs : modèle explicite

• Exemples d’énergie EXTERNE (Image):

Zones brillantes ou sombres: Eext  I

Eext   I
2
Contours en tant que maxima de la norme du gradient:

21
 08/03/2023

Contours actifs : modèle explicite

• Avantages:
• Adaptation aux déformations des tissus biologiques
• Adaptation aux différences d’organe entre coupes
• Quelques itérations suffisent

• Désavantages du modèle classique :

• Le contour initial ne peut pas être sélectionné automatiquement (sauf cas simple)
• Le contour initial doit être proche du contour final
• Le modèle classique n’est pas utilisable dans le cas de la présence de texture
• Le modèle classique peut être perturbé en présence de bruit
• La minimisation d'énergie demande l’inversion de matrices de grandes tailles à chaque itération

Ensembles de niveaux (level sets)

• Représentation du contour actif comme la courbe de niveau 0 d’une
fonction de degré supérieur
• Déplacement à une vitesse F suivant une direction normale au
contour
z
F
=PHI(x,y,t)
y

Dehors y
phi(1)
Dedans
phi(0) x
phi(0) =Level
Dehors phi(1) set
x Clovis Tauber

22
 08/03/2023

Ensembles de niveaux (level sets)

• Intérêt majeur : prise en compte des changements topologiques

t t
y
y

Clovis Tauber

Ensembles de niveaux (level sets)
