Université Tunis El Manar Année Universitaire

: 2020-2021
Faculté des sciences de Tunis Section : IF4
Département des Sciences de l’Informatique Module : MCOO

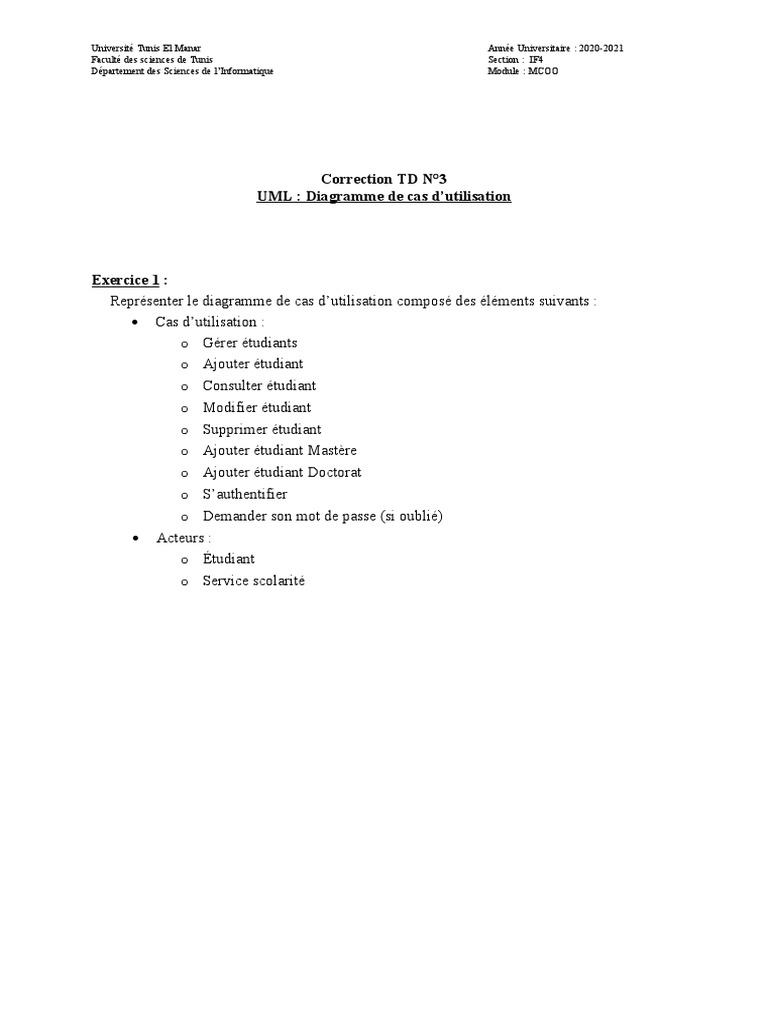

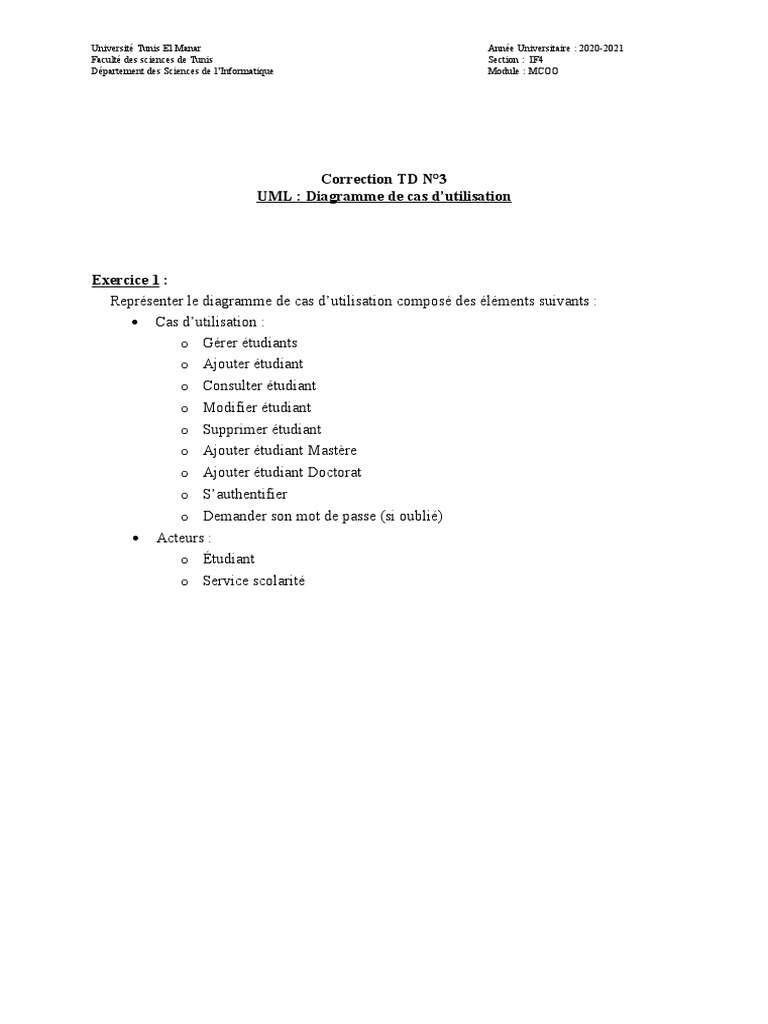

Correction TD N°3
UML : Diagramme de cas d’utilisation

Exercice 1 :
Représenter le diagramme de cas d’utilisation composé des éléments suivants :
 Cas d’utilisation :
o Gérer étudiants
o Ajouter étudiant
o Consulter étudiant
o Modifier étudiant
o Supprimer étudiant
o Ajouter étudiant Mastère
o Ajouter étudiant Doctorat
o S’authentifier
o Demander son mot de passe (si oublié)
 Acteurs :
o Étudiant
o Service scolarité
Université Tunis El Manar Année Universitaire : 2020-2021
Faculté des sciences de Tunis Section : IF4
Département des Sciences de l’Informatique Module : MCOO

Gérer
étudiants

Ajouter étudiant doctorat Ajouter étudiant mastère

Service scolarité

Ajouter étudiant

<<include>>

Gérer étudiants

<<include>>
Consulter étudiant
S'authetifier

<<extend>> <<extend>>
<<extend>>

Modifier étudiant Supprimer étudiant Demander son MP

Etudiant

Exercice 2 :
MonAuto est une entreprise qui fait le commerce, l'entretien et les réparations de voitures.
MonAuto désire exploiter un logiciel de gestion des réparations; elle dispose déjà d'un logiciel
comptable. Les factures de réparations seront imprimées et gérées par le logiciel comptable.
Le logiciel de gestion des réparations devra communiquer avec le logiciel comptable pour lui
transmettre les réparations à facturer. Le logiciel de gestion des réparations est destiné en
priorité au chef d'atelier, il devra lui permettre de saisir les fiches de réparations et le travail
effectué par les divers employés de l'atelier. Pour effectuer leur travail, les mécaniciens et
autres employés de l'atelier vont chercher des pièces de rechange au magasin. Lorsque le
logiciel sera installé, les magasiniers ne fourniront des pièces que pour les véhicules pour
lesquels une fiche de réparation est ouverte; ils saisiront directement les pièces fournies
depuis un terminal installé au magasin. Lorsqu'une réparation est terminée, le chef d'atelier va
essayer la voiture. Si tout est en ordre, il met la voiture sur le parc clientèle et bouclera la
fiche de réparation informatisée. Les fiches de réparations bouclées par le chef d'atelier
devront pouvoir être importées par le comptable dans le logiciel comptable.

Travail Demandé : Représenter le diagramme de cas d’utilisation.

Diagramme de cas d’utilisation :
Université Tunis El Manar Année Universitaire : 2020-2021
Faculté des sciences de Tunis Section : IF4
Département des Sciences de l’Informatique Module : MCOO

Exercice 3 : Réservation de vacances en ligne :

Les clients doivent pouvoir réserver une chambre (simple ou double) pour la durée de leur
séjour et la payer en ligne par carte de crédit.
Les clients doivent pouvoir obtenir des prévisions météorologiques correspondant à la période
de leur séjour. Les clients peuvent réserver des cours de ski pour débutants. Il ne peut y avoir
qu’un seul cours par jour.
Le nombre maximum de personnes admises dans un cours est de 10. Des cours dédiés aux
enfants peuvent être réservés.
L’âge des enfants doit être fourni afin de permettre d’organiser les cours avec des enfants
appartenant à la même tranche d’âge.
L’annulation et le remboursement de la réservation des chambres et des cours est possible 10
jours avant le début du séjour.

Travail Demandé : Représenter le digramme de cas d’utilisation.

Diagramme de cas d’utilisation :

Université Tunis El Manar Année Universitaire : 2020-2021
Faculté des sciences de Tunis Section : IF4
Département des Sciences de l’Informatique Module : MCOO

Exercice 4 :
On souhaite concevoir une application de maintenance logicielle et matérielle pour une
entreprise qui commercialise des logiciels et du matériel informatique.
Chaque produit commercialisé est décrit par un code unique et une désignation. Pour le
matériel informatique, on doit préciser son type (unité centrale, écran, imprimante, modem,
…). Pour les logiciels, on doit préciser le numéro de version et la date de sa
commercialisation.
Cette entreprise emploie un ensemble de techniciens pour assurer les opérations de
maintenance. En plus des informations d’identification (matricule, nom, prénom, date
recrutement), on affecte à chaque technicien les logiciels et/ou les matériels qu’il est capable
de maintenir.
A la réception d’une demande de maintenance, on enregistre le code client, son nom, son
adresse et son numéro de téléphone, la date de réception de la demande ainsi que le code du
produit objet de la demande de maintenance. Un identifiant unique est affecté à la demande de
maintenance. Pour les demandes de maintenance matérielle, on doit saisir le numéro de série
du produit.
Chaque demande de maintenance est réceptionnée par un technicien qui effectue le diagnostic
et donne un avis indiquant si le produit peut être réparé ou non. Dans le cas de réponse
Université Tunis El Manar Année Universitaire : 2020-2021
Faculté des sciences de Tunis Section : IF4
Département des Sciences de l’Informatique Module : MCOO

négative, le produit est retourné au client et le dossier est clôt. En cas d’avis positif, le produit
est affecté à un ou plusieurs techniciens pour réparation.
Après réparation, chaque technicien doit indiquer le nombre d’heures de travail passées. Pour
la maintenance matérielle, il doit indiquer les pièces utilisées (code pièce, désignation et
quantité).
Le service financier calcule le montant total à payer et envoie une facture au client. Ce dernier
doit se présenter avec le règlement correspondant pour retirer le produit réparé. Le dossier est
alors clôt.
On souhaite que le client puisse suivre à travers l’internet, à tout moment, le résultat du
diagnostic et l’état d’avancement de sa demande de maintenance.

Question : Représenter le digramme de cas d’utilisation correspondant à cette application.

Diagramme de cas d’utilisation :

Gérer clients

Sce Commercial

<<include>>

Gérer produits

<<include>>
S'authentifier

<<include>>

Gérer techniciens

<<include>>
Technicien

Gérer demandes Maintenance

Client
