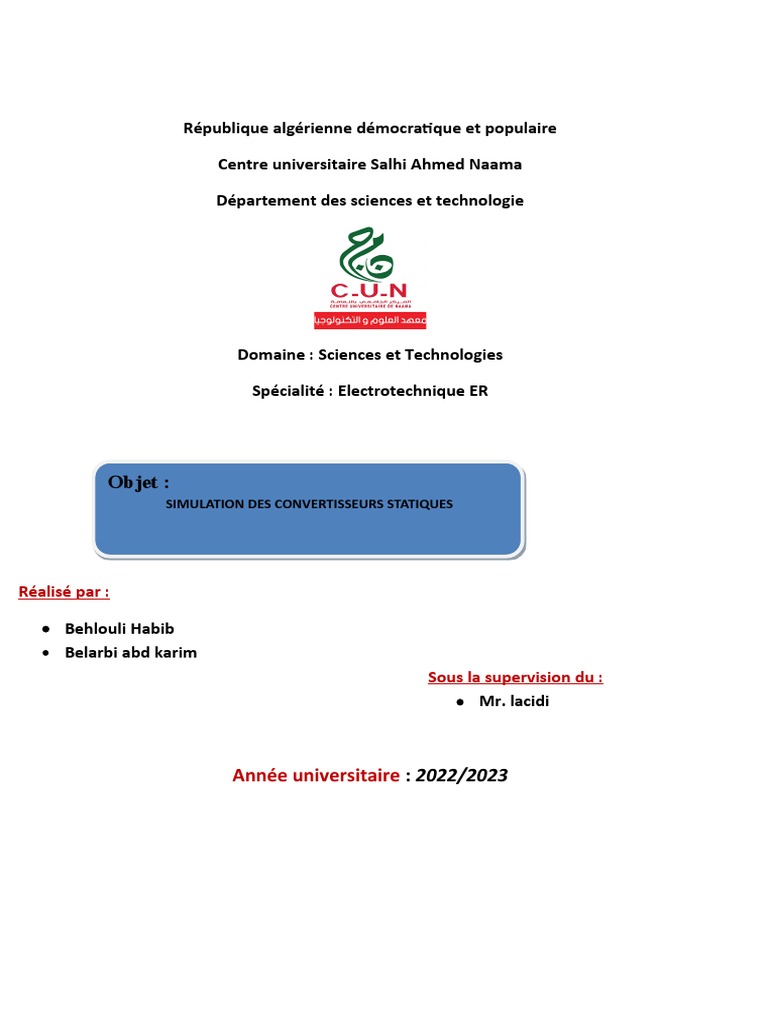

République algérienne démocratique et populaire

Centre universitaire Salhi Ahmed Naama

Département des sciences et technologie

Domaine : Sciences et Technologies

Spécialité : Electrotechnique ER

Objet :
SIMULATION DES CONVERTISSEURS STATIQUES

Réalisé par :

 Behlouli Habib
 Belarbi abd karim
Sous la supervision du :
 Mr. lacidi

Année universitaire : 2022/2023

 1-Introduction à MATLAB - Simulink
Il est possible de réaliser la simulation du fonctionnement d'un convertisseur
statique en utilisant Matlab-
Simulink et le module « Power Systems ».
Ouvrir Matlab et lancer Simulink en tapant « Simulink » dans la fenêtre de
commande.
2-BUT
Initiation aux outils de simulation des convertisseurs statiques. Application aux
redresseuses monophasées simples alternances.

3-TRAVAIL DEMANDÉ
1- Réaliser le schéma de simulation complet (avec les systèmes de mesure de
signaux). 2- Réaliser une simulation pour o= 60° et analyser les différents signaux.
3- Répéter plusieurs simulations en faisant varier l'angle de retard à l'amorçage afin
de tracer une courbe Vchmoy(o).
4- Rajouter une diode de « roue libre » avec les paramètres suivants :
Résistance : Ron = .1 
Forward voltage : Vf = 0.8 V
 
Initial current : Ic = 0 A
Résistance du snubber : Rs = 100 
Capacité du snubber : Cs = 4e-6 F Rajouter des oscilloscopes pour observer :
Le courant Id dans la diode
La tension VAK aux bornes de la diode
5- Simuler le fonctionnement pour o=60° et imprimer les différents signaux
observés. Analyser les résultats.
6- Répéter plusieurs simulations en faisant varier l'angle de retard à l'amorçage afin
de tracer une courbe Vchmoy(o). Analyser les résultats. Comparer cette courbe à
celle déduite de l’expression théorique.
7- Déterminer l'angle de retard à l'amorçage qui produit le régime de conduction
critique.
8- Pour un fonctionnement avec o=60°, mesurer, par simulation, les valeurs de
IFAV, IFRMS, VRRM dans la diode et le thyristor.

Te=0.005 Usrc: AC Voltage Source

100

-100

0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1

Ub: Series RLC Branch

100

-100

0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1
 R=10 Usrc: AC Voltage Source
L=1
150

100

50

-50

-100

-150

0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1

Ub: Series RLC Branch

150

100

50

-50

-100

-150

0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1

*/conclusion

: Nous avons présenté, dans ce chapitre les différentes parties d’un convertisseur
statique, avec une explication brève de son principe de fonctionnement, puis Les
semi-conducteurs employés dans les convertisseurs statiques. Parmi tous ces types
de convertisseurs statiques (redresseur), on a présenté les types de redresseurs
commandés, puis réaliser une simulation par Matlab sous l'environnement
Simulink. La simulation a monophasées simples alternances, tel que la tension de
sortie en fonction du temps. Les résultats de la simulation étaient les mêmes que
les caractéristiques données par la théorie. Après l'étude Générale convertisseur
statique cas redresseur commandé, cette étude montre que le rôle de la
commande d'un redresseur, pour convertisseur la tension de la source alternatif
vers continue. Dans le chapitre suivant, Etudiée et simule de l'association: cas d'un
redresseur commandé avec moteur courant continu à excitation série.
