UEM.1.

1 TP Réseaux de transport et de distribution d’énergie électrique

REGLAGE DE TENSION PAR COMPENSATION DE L’ENERGIE

TP N°2
REACTIVE ET DIMUNITION DE LA SURCHARGE DANS LES
LIGNES

1 But du TP :
 L’influence de la ligne sur la régulation de la tension.
 La régulation de la tension à la réception par compensation de la puissance réactive.
 La résolution de problème de la puissance maximale transmise par une ligne.
2Travail demandé :

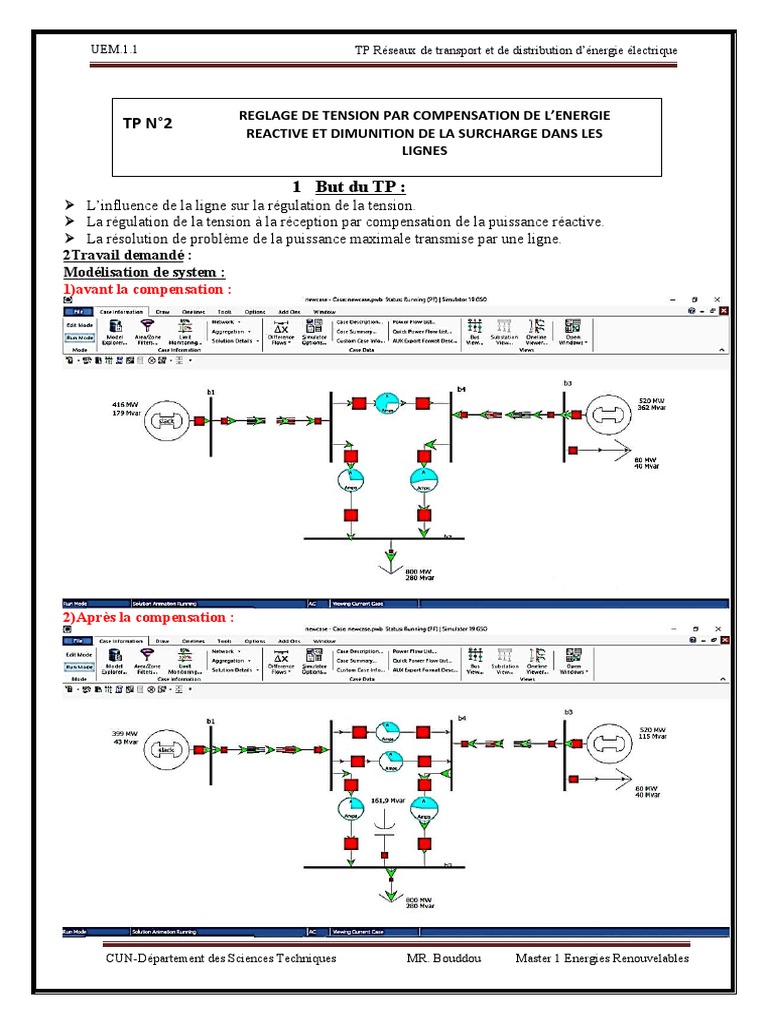

Modélisation de system :
1)avant la compensation :

2)Après la compensation :

CUN-Département des Sciences Techniques MR. Bouddou Master 1 Energies Renouvelables

 UEM.1.1 TP Réseaux de transport et de distribution d’énergie électrique

Feuille de compte rendue du TP N°2

Nom & Prénom de l’étudiant :

KEBIR TAHA YASSINE

Groupe03

Tableau I : Résultats et simulation de réseau à 05 nœuds avant et après comp.

Nœud Tension Tension Déphasage La production
(pu) (KV) (degré) MW Mvar MW Mvar
Avant Après Avant Après Avant Après Avant Avant Après Après
comp comp comp comp comp comp comp comp comp comp
1(bilan 1 1 15 15 0 0 394.84 114.27 384.67 -95.64
)
2 0.83 0.97136 287.654 335.119 -22.41 -19.73 / / / /
3 1.05 1.05 15.750 15.75 -0.60 -1.23 520 337.46 520 156.19
4 1.02 1.03 351.660 357.629 -2.83 -3.50 / / / /
5 0.97 1.01 336.131 350.652 -4.55 -4.42 / / / /
Interprétation :
On note d'après les résultats obtenus qu'il y a une différence dans les valeurs avant et après la mise en
place du condensateur, et Avant de compenser le condensateur, il y a une chute de tension dans le
noeud02. Après avoir réglé le condensateur, on constate une diminution des valeurs puissances
générées Active et Réactive.
Tableau II : Transit de Puissance dans les lignes réseau à 05 nœuds avant et après comp.

Ligne De Vers P Q S Perte de transport

Nœuds Nœuds (MW) (Mvar) (Mva)
Avant Après Avant Après Avant Après MW Mvar
comp comp comp comp comp comp Avant Après Avant Après
comp comp comp comp
1 1 2 394.8 384.7 114.3 -95.6 411 396.4 2.53 2.36 33.79 31.42
2 1 3 / / / / / / / / / /
3 2 3 / / / / / / / / / /
4 2 4 -291.8 -281.3 -139.1 -79.1 323.3 292.2 11.84 7.55 -17.57 -89.70
5 2 5 525.7 531.6 263 86.3 587.8 536 17.5 12.87 122.12 56.07
6 3 4 -438.1 -438.6 -271.9 -97.4 515.6 449.3 1.92 1.41 25.59 18.78
7 4 5 -133.4 -74.6 -182.5 -97.7 226.1 122.9 1.04 0.24 32.18 -43.66
Interprétation :
On note d'après les résultats obtenus qu'il y a une différence dans les valeurs avant et après la mise en
place du condensateur, la puissance maximale transmise par une ligne. Revient à un état stable.
Puissances (active, réactive, apparente) après installation du condensateur et de la ligne les pertes
actives et réactives diminuent
